激光粉尘浓度在线监测方案

时间：2025-07-10 涉川

方案介绍
粉尘污染是工业生产、建筑施工、道路运输、矿区作业、堆场堆放等场景中常见的环境安全隐患，不仅影响空气质量，还直接危害作业人员健康。激光粉尘浓度在线监测方案采用激光散射原理，对空气中悬浮的可吸入颗粒物（PM2.5、PM10、TSP）进行连续监测，实时掌握粉尘浓度变化，助力企业污染源管控、环境治理和安全生产防护。

监测目标

实时监测空气中的可吸入颗粒物浓度；
辨识不同粒径范围的粉尘含量（如PM2.5、PM10、TSP）；
快速响应浓度变化，实现预警和治理联动；
远程监控、数据上报，满足环保合规要求；
支持恶劣工况下的稳定运行。

需求分析
传统粉尘监测多依赖采样法、称重法等离线分析，无法满足快速变化、无人值守的动态环境需求。激光散射法通过实时粒子计数和粒径分布分析，实现高频率、连续性、远程化监测，适应工业、建筑、环保等多种场景，提升安全管理和污染控制水平，符合绿色生产、智慧环保的技术发展趋势。

监测方法

利用激光散射原理，检测空气中粉尘颗粒对激光光束的散射强度；
内置恒温采样系统，避免湿度、温差影响；
自动识别粒子数量和粒径，转换为浓度值；
通过RS485、4G、以太网等方式，远程传输至监控平台；
支持定时自检、自动校准，保证数据准确性。

应用原理
当激光束穿过含有颗粒物的空气时，颗粒物会对激光发生散射，散射光的强度与颗粒的数量和粒径成正比。通过高灵敏度光电探测器采集散射信号，经内部算法计算，可得出不同粒径粉尘的质量浓度。相比光电离子、β射线等原理，激光散射法响应更快、体积更小、维护更便捷。

功能特点

实时在线监测PM2.5、PM10、TSP等粒径颗粒物；
快速响应，典型响应时间小于10秒；
防尘、防水、防腐蚀，适用于高粉尘、高湿环境；
支持超限报警、数据异常检测、自诊断功能；
多种数据传输方式，适配智慧园区、智能工地、绿色矿山等平台；
支持太阳能、直流或市电供电方式。

硬件清单

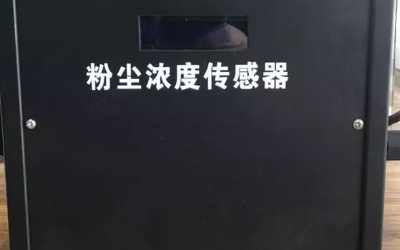

激光散射粉尘浓度传感器；
工业级数据采集终端；
边缘智能处理单元；
远程通信模块（4G、光纤、以太网）；
防护型安装支架和外壳；
电源系统（含防雷、过载保护装置）。

硬件参数（量程、精度）

测量范围：0 - 1000μg/m³ 或 0 - 10mg/m³（可选）
检测粒径范围：PM2.5、PM10、TSP
浓度精度：±10% F.S.
响应时间：≤10秒
通讯方式：RS485（Modbus RTU）、4-20mA、4G无线
防护等级：IP65及以上
工作温度：-20℃至+60℃
工作湿度：0-95%RH（无凝结）

方案实现

在厂区、作业区、道路、堆场等重点区域部署传感设备；
建立远程采集、监控平台，实现多点数据可视化管理；
结合风速、风向等参数，分析粉尘扩散路径；
自动联动喷淋、除尘、通风等治理设施，实现智能响应；
具备异常断电、设备故障等自动告警和远程重启能力。

数据分析

实时浓度曲线及历史趋势分析；
不同粒径粉尘变化规律分析；
日、周、月度超标统计；
与气象参数联动分析扩散趋势；
自动生成环保报表和合规记录。

预警决策

基于国家环保标准、企业安全标准设置阈值；
分级预警策略（轻度、中度、重度）；
支持本地声光报警、远程短信、APP推送；
与治理设备联动，快速启动除尘、喷水、通风等措施。

方案优点

响应快速，适应动态环境变化；
检测粒径范围广，精度高；
结构坚固，维护周期长；
支持远程管理，适应智慧化、无人化场景；
满足环保、安全、职业卫生多重监测需求。

应用领域

工地扬尘、道路施工、拆迁现场；
矿山、煤场、砂石厂、码头堆场；
工业厂区车间、排放口；
城市空气质量监测站；
仓储物流、垃圾堆放区等易扬尘区域。

效益分析
有效降低粉尘对环境和人员健康的危害；
提前发现超标趋势，保障安全生产；
满足环保监管要求，减少违法风险；
提升智慧工地、绿色矿山、智能园区建设水平。

国标规范

GB 3095《环境空气质量标准》
GB/T 15432《作业场所空气中粉尘测定方法》
HJ 212《污染源在线自动监控系统数据传输标准》
GB 16297《大气污染物综合排放标准》
GBZ 2.1《工作场所有害因素职业接触限值》
