超声波氧气浓度在线监测方案

时间：2025-07-10 涉川

方案介绍
超声波氧气浓度在线监测系统是基于超声波传播特性原理，结合智能物联网传输、大数据分析、实时预警等功能，开发的高精度气体浓度检测技术方案。该方案可不依赖化学反应、光学吸收等传统方法，具有反应速度快、长期稳定性高、适应性强的特点，适用于冶金、化工、电力、环保、实验室、医疗制氧等对氧气浓度精准监测要求较高的领域，实现7×24小时在线实时监控，助力生产安全和环境管理。

监测目标

实时测量空气或工艺气体中的氧气浓度变化；
监控生产环境或密闭空间内的氧气安全水平；
保障工业安全，预防缺氧、富氧等风险；
支持氧气浓度变化趋势分析，辅助气体管理优化；
满足环境安全、职业卫生及工艺控制的监测需求。

需求分析
传统电化学或红外检测存在耗材更换、寿命有限、响应速度较慢等问题，而在工业高温、腐蚀、粉尘、潮湿等恶劣环境下，设备稳定性要求高。超声波氧气浓度监测技术基于氧气对超声波传播速度的影响原理，可在更宽的温度、湿度范围内工作，特别适用于长期连续在线监测、难以维护的环境场景。

监测方法
采用气体超声波传播法，通过发射和接收超声波，测量气体中声波传播速度，结合温度和压力补偿算法，计算出氧气浓度值。气体组分对超声波传播速度具有可测定的影响，系统通过比对声速变化，精确反推出氧气含量。实时采样、自动校准、误差修正，保障数据准确可靠。

应用原理
氧气与其他气体相比，其分子质量和声波传播速度不同，超声波在混合气体中的传播速度随着氧气比例的变化而改变。系统通过精准测量声波从发射端到接收端的时间差，结合已知气体物理参数，采用声速模型算法实时解算氧气的浓度，避免了传统传感器因漂移、老化等引发的误差。

功能特点

非接触式气体检测，无耗材、免维护；
测量范围宽、响应时间快、数据稳定；
适用于高温、高湿、腐蚀、粉尘环境；
内置温度、压力补偿，提升测量精度；
7×24小时连续在线监测，无需人工干预；
支持远程传输，数据可通过4G、RS485上传至云平台；
支持本地显示、声光报警、远程预警推送；
工业级防护，适应恶劣户外或生产环境。

硬件清单

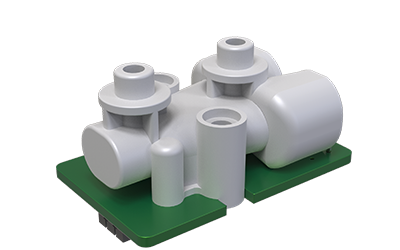

主要包括超声波氧气传感单元、温湿度/压力补偿单元、数据采集终端、通讯模块、工业电源、防护壳体、安装支架及辅助部件。

硬件参数（量程、精度）

测量范围：0 - 25%VOL或0 - 100%VOL；
浓度精度：±0.2%VOL；
响应时间：≤5秒；
工作温度：-40℃至+80℃；
工作湿度：0 - 95%RH，无凝露；
防护等级：不低于IP65；
通讯方式：RS485(Modbus)、4G、以太网可选；
电源要求：DC 12-24V；
输出信号：4-20mA、RS485、无线传输可选。

方案实现

根据现场环境，选择壁挂式、管道插入式或气体采样式安装；
通过RS485或4G联网至环境监控平台，实现远程数据查看；
支持多点部署，集中管理；
氧气超标或低于设定值时自动报警，可联动风机、阀门控制系统；
支持历史数据查询、趋势分析和异常记录存档。

数据分析

实时氧气浓度曲线；
多时段统计分析（日、周、月）；
浓度异常变化趋势预警；
多区域数据对比分析；
长期运行数据趋势，辅助生产优化。

预警决策

可根据不同区域设定预警阈值；
支持本地声光报警、远程平台提醒；
异常触发时，可自动联动排气、增氧等安全措施；
支持无人值守远程监管，预防安全事故。

方案优点

检测原理稳定，长期免维护；
测量不受电化学耗材老化影响；
适用于恶劣环境，防尘、防腐蚀、防水；
响应时间短，实时性强；
支持多协议通讯，兼容智慧工厂、智能矿山等应用平台。

应用领域

冶金、化工、焦化、钢铁等氧气控制场景；
石油、天然气、煤矿等防缺氧、防富氧安全场所；
医疗制氧、空分工厂、科研实验室等气体分析场景；
燃气锅炉、能源工厂氧含量监控；
环保行业高原地区气体含氧量监测。

效益分析
通过超声波氧气在线监测方案，可有效保障人员安全、防止缺氧事故发生，同时优化生产工艺氧气控制精度，提升能源利用效率，降低事故风险和环保处罚成本，助力企业构建绿色安全生产体系。

国标规范

GB 12358《作业场所气体检测报警仪安全技术要求》；
GB/T 3836《爆炸性环境用电气设备》；
GB/T 18204《环境空气监测分析方法》；
AQ/T 3004《煤矿安全监测系统技术规范》。
