方案介绍
六氟化硫（SF₆）气体作为优良的绝缘和灭弧介质，广泛应用于电力系统的高压开关设备、变电站、气体绝缘设备等领域。然而，SF₆属于强温室气体，若发生泄漏，不仅影响设备绝缘性能，还对环境产生不良影响。因此，建立高精度、实时性的六氟化硫气体在线监测系统，对保障设备运行安全、预防环境污染、满足环保要求具有重要意义。本方案采用先进的红外光谱分析技术，结合智能采集、远程传输和预警联动功能，实现对六氟化硫气体泄漏的全天候在线监测。
监测目标
-
实时监测变电站、开关站、SF₆气体设备的泄漏情况；
-
保障高压设备的气密性安全，预防绝缘性能下降；
-
满足环保法规对温室气体排放的监控要求；
-
通过大数据分析掌握设备老化趋势和泄漏规律；
-
实现设备异常预警、快速维护响应。
需求分析
电力行业对设备安全运行和环保排放要求日益严格，SF₆气体泄漏不仅导致设备绝缘失效、引发安全事故，还会加剧温室效应。传统手持式检测周期长、漏检风险高，无法满足实时监测、远程报警的需求。采用固定式在线监测系统，可长期无人值守、自动采集、实时预警，极大提升管理效率和设备安全保障能力。
监测方法
基于红外光谱吸收原理，采用特定波长红外光源，通过比对SF₆分子对红外光的吸收强度，计算气体浓度。同时结合温度、湿度、气流影响自动补偿算法，保证检测精度。采样方式可选择扩散式、泵吸式或密闭空间气体循环式，适应不同监测场景。
应用原理
六氟化硫分子对特定红外波段具有强吸收特性，红外光源发射的光波在通过含有SF₆的气体样本时，其能量会被吸收，吸收强度与气体浓度呈正相关。监测系统通过精准测量吸收强度变化，结合算法模型解算出实时浓度值，从而实现非接触式、连续、稳定的在线监测。
功能特点
-
采用非分散红外技术，专属性强、抗干扰能力强；
-
支持0 - 1000ppm六氟化硫高精度测量，分辨率高；
-
响应时间快，5秒内完成浓度更新；
-
自动温湿度补偿，提高环境适应性；
-
支持RS485、4G、以太网等多种远程通讯；
-
多级报警，支持现场声光报警及远程短信、微信通知；
-
可对接环保平台、安监平台、企业管理平台；
-
工业级防护设计，满足户外或恶劣工况使用需求。
硬件清单

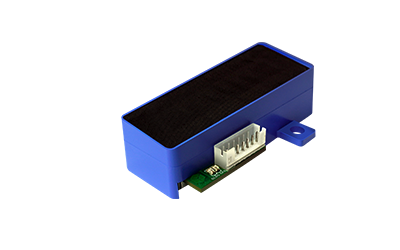

系统由红外气体传感器主机、采样单元、数据采集终端、远程通讯模块、防护壳体、工业电源、安装支架及辅助安装配件组成。
硬件参数（量程、精度）
-
测量范围：0 - 1000ppm；
-
浓度精度：±2%FS；
-
分辨率：0.1ppm；
-
响应时间：≤5秒；
-
工作温度：-40℃至+70℃；
-
工作湿度：0 - 95%RH，无凝露；
-
防护等级：IP65以上；
-
通讯方式：RS485(Modbus)、4G、以太网可选；
-
电源要求：DC 12-24V或AC 220V；
-
输出信号：4-20mA、RS485、无线数据。
方案实现
-
将气体传感器部署在高压设备、气体绝缘柜、变电站等重点区域；
-
实时采样设备周边空气或设备内部气体；
-
检测数据通过RS485或4G远程传输至云平台或本地管理系统；
-
系统可对接企业安全监控平台、环保数据监管平台，实现集中管理；
-
泄漏异常时，联动启停风机、阀门、设备告警，实现自动防控。
数据分析
-
实时六氟化硫浓度曲线显示；
-
历史数据趋势分析，掌握设备泄漏变化规律；
-
多区域、多设备对比分析，优化维护策略；
-
异常浓度变化趋势识别，提前预警设备老化；
-
数据可导出，满足安全评估、环保审核等需求。
预警决策
-
支持浓度超标多级预警设置；
-
可联动现场声光报警、远程短信、平台推送；
-
支持自动联动抽排风、切断设备等安全防控措施；
-
异常事件自动记录归档，支持溯源分析和责任追溯。
方案优点
-
高灵敏度、专属性强，避免误检；
-
快速响应、精准测量，实时掌控设备状态；
-
长期在线监测，降低人工巡检负担；
-
工业级设计，满足复杂应用场景；
-
支持环保合规，实现SF₆泄漏全生命周期管理。
应用领域
-
电力行业变电站、开关站、高压断路器；
-
气体绝缘开关（GIS）设备；
-
SF₆储气罐、充气室、阀门、管道接口等关键节点；
-
化工、钢铁、煤化等含SF₆工艺设备场景；
-
需防止SF₆泄漏的科研、实验室等密闭空间。
效益分析
部署六氟化硫在线监测系统，可有效预防高压电气设备绝缘失效、灭弧性能下降，降低安全事故发生率；同时满足温室气体排放监测管理要求，助力企业履行环保社会责任，降低违规处罚风险，提升安全运营水平和绿色管理能力。
国标规范
-
GB 50150《电气装置安装工程电气设备交接试验标准》；
-
DL/T 846《SF₆电气设备气体含量检测规范》；
-
HJ 212《污染源在线自动监控系统数据传输标准》；
-
《温室气体排放核算技术规范（电力行业）》。
