工业自动化与机械设备倾角智能控制应用
时间：2025-07-25
涉川
一、应用背景
在工业自动化生产与工程机械设备中，姿态感知与倾角控制是保障设备精准、安全、高效运行的关键技术。尤其在起重机械、建筑设备、自动化臂、数控平台等系统中，微小的倾斜偏差可能导致设备故障、误差累积，甚至人身安全事故。采用倾角传感器结合智能控制算法，可实现设备运行状态的实时感知、自动调平与安全联动控制。
二、应用目标
-
实时监测设备的俯仰角、横滚角（倾斜状态）
-
实现对机械臂/平台/履带/工位的姿态自动调整与补偿
-
提升定位精度、避免偏斜运行、增强作业安全性
-
支持预设动作控制逻辑与多轴联动调平机制
三、适用场景
-

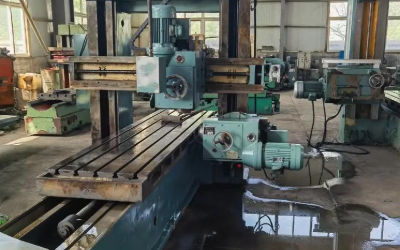

数控机床工作平台自动调平
-
自动化装配线设备姿态校正
-
起重臂/吊装设备安全防倾覆控制
-
自主导航工程车辆（履带/轮式）姿态控制
-
智能仓储搬运机械导航辅助
-
精密定位设备基座稳定控制
-
大型工装夹具倾斜误差补偿
四、核心技术原理
1. 倾角传感器原理
基于MEMS（微机电系统）惯性测量单元，融合三轴加速度计 + 三轴陀螺仪，可精准计算设备的俯仰角（Pitch）与横滚角（Roll），倾角测量范围可达±90°，精度优于0.05°。
2. 智能控制逻辑
传感器采集的倾角信息通过实时总线或无线网络传入控制系统，结合PID控制算法或模糊控制逻辑，驱动伺服电机、液压缸或电动执行机构完成姿态调节。
五、系统组成
-
高精度双轴/三轴倾角传感器
-
倾角智能控制器（嵌入式/PLC）
-
执行机构（电动缸、液压缸、步进电机等）
-
人机交互终端或监控平台
-
通讯模块（CAN、485、以太网、4G）
六、关键技术参数（参考）
|
项目
|
参数范围
|
|---|---|
|
测量轴数
|
2轴 / 3轴
|
|
测量范围
|
±90°（俯仰、横滚）
|
|
分辨率
|
≤0.01°
|
|
精度
|
±0.05°~±0.1°
|
|
数据刷新频率
|
10Hz～100Hz
|
|
工作温度
|
-40℃～85℃
|
|
通讯接口
|
RS485 / CAN / Modbus / 4G
|
|
防护等级
|
IP67，适用于工业环境
|
七、功能特点
-
高精度姿态测量，支持长期稳定运行
-
数据实时采集，毫秒级响应
-
多级自动调平控制逻辑，可自定义动作触发策略
-
支持异常报警（倾斜超限、失控反馈）
-
与工业PLC、机器人控制系统无缝集成
-
可视化界面配置校准参数与控制阈值
八、典型应用案例
✅ 数控加工中心调平系统
安装倾角传感器于平台四角，实时感知XYZ方向偏差，自动驱动调整底部电动缸，确保切削精度与稳定性。
✅ 起重臂防倾覆保护
当起重设备横向倾角超出设定阈值，系统自动发出警报，并限制进一步操作，保障安全作业。
✅ 自走工程机器人姿态控制
地面起伏导致设备重心偏移，倾角传感器驱动履带自动调节运行姿态，实现稳定行进与平衡负载。
九、智能控制策略
-
阈值响应式调控：倾角超过设定值即启动自动校正程序
-
比例-积分-微分（PID）控制算法：实现精细连续调整
-
多传感器融合控制：可联合GPS、IMU、陀螺仪等提升空间感知精度
-
联动逻辑编程：与限位、速度、力矩等参数联动优化整体控制逻辑
十、方案优势
-
替代人工目测和手动调平，效率高、误差小
-
即插即用式传感器支持灵活集成改造现有设备
-
实时性强，适用于动态工业环境与复杂姿态变化
-
模块化设计，便于维护与扩展
-
支持远程平台数据查看与控制策略配置
十一、扩展功能选项
-
倾角+振动二合一传感器（同时监测姿态与动态扰动）
-
可选CANopen、Modbus、EtherCAT协议通信
-
定制控制软件支持历史记录分析与预警报告
-
结合图像识别或视觉系统实现多源协同控制
十二、参考标准与规范
-
GB/T 26120-2010《工业自动化系统的功能安全》
-
IEC 61508/62061《电气/电子/可编程控制系统安全标准》
-
ISO 9283《工业机器人性能规范》
-
JB/T 10421《倾角传感器通用技术条件》
