泵类振动等级VC数值在线监测
时间：2025-08-01
涉川

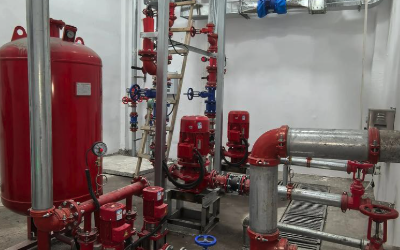

一、方案介绍
本方案围绕高速旋转泵类设备（如真空泵、离心泵、计量泵、磁力泵等）在运行过程中产生的微振动问题，构建一套以VC等级为核心判据的在线振动监测系统。系统结合RMS算法、1/3倍频程分析与VC标准曲线对比，实现对设备运行状态的精密评估与异常预警，有效提升设备寿命、稳定性及安全性。
本方案围绕高速旋转泵类设备（如真空泵、离心泵、计量泵、磁力泵等）在运行过程中产生的微振动问题，构建一套以VC等级为核心判据的在线振动监测系统。系统结合RMS算法、1/3倍频程分析与VC标准曲线对比，实现对设备运行状态的精密评估与异常预警，有效提升设备寿命、稳定性及安全性。
二、监测目标
-
实时采集泵体运行振动数据（速度、加速度）。
-
评估泵体工作环境或本体振动是否满足VC等级标准。
-
识别设备潜在异常（轴不对中、失衡、松动等）。
-
建立设备状态档案，支持运行趋势分析与预警控制。
三、需求分析
泵类设备普遍运行于连续性工况，对结构振动、轴承健康与基础响应尤为敏感。微振动的持续积累可导致疲劳损伤、能耗增加、工艺波动甚至设备停机。传统点检制振手段已无法满足精密制造、制药、微电子等行业对设备振动实时评估与等级量化的需要，亟需部署具备VC值识别能力的在线监测系统。
泵类设备普遍运行于连续性工况，对结构振动、轴承健康与基础响应尤为敏感。微振动的持续积累可导致疲劳损伤、能耗增加、工艺波动甚至设备停机。传统点检制振手段已无法满足精密制造、制药、微电子等行业对设备振动实时评估与等级量化的需要，亟需部署具备VC值识别能力的在线监测系统。
四、监测方法
系统通过安装在泵体轴承座、基座、连接管道或邻近地面的高灵敏度振动传感器，持续采集设备三轴振动信号，结合1秒、10秒、1分钟滑动平均RMS值计算当前VC等级，数据通过4G/有线/Wi-Fi上报至云平台，并实时与内置VC等级标准（VC-A ~ VC-G）进行对照分析。
系统通过安装在泵体轴承座、基座、连接管道或邻近地面的高灵敏度振动传感器，持续采集设备三轴振动信号，结合1秒、10秒、1分钟滑动平均RMS值计算当前VC等级，数据通过4G/有线/Wi-Fi上报至云平台，并实时与内置VC等级标准（VC-A ~ VC-G）进行对照分析。
五、应用原理
VC等级（Vibration Criteria）是一套以1/3倍频程加速度/速度RMS为基础的微振动评估体系，广泛用于判定设备运行环境或结构体是否符合精密工况需求。方案利用传感器实时监测振动频域特性，并以频带加权积分值进行VC等级判别，反映泵类设备运转引起的振动响应是否处于允许范围。
VC等级（Vibration Criteria）是一套以1/3倍频程加速度/速度RMS为基础的微振动评估体系，广泛用于判定设备运行环境或结构体是否符合精密工况需求。方案利用传感器实时监测振动频域特性，并以频带加权积分值进行VC等级判别，反映泵类设备运转引起的振动响应是否处于允许范围。
六、功能特点
-
实时RMS、1/3倍频程频谱与VC等级评估同步输出。
-
内置VC等级判别逻辑，自动匹配VC-A至VC-G标准。
-
支持多点同步部署，兼容不同型号与规格泵体结构。
-
高灵敏度传感器支持微振动识别（<0.1 μg）。
-
异常趋势自动分析，支持轴承、轴心等故障早期识别。
-
可视化平台远程查看、曲线分析、导出报告。
-
支持声光报警、短信、微信等方式异常联动通知。
七、硬件清单
-
三轴微振动传感器（安装于泵体关键位置）
-
数据采集主控单元（含边缘计算功能）
-
电源供给与稳压系统（支持24V工业电压或太阳能）
-
远程通讯模块（4G / Wi-Fi / 有线可选）
-
报警输出装置（声光、电控继电器接口）
-
上位机平台或云端数据可视化系统
八、硬件参数（量程、精度）
加速度量程：±2 g（可选±5 g）
速度量程：0.01 ~ 100 mm/s RMS
分辨率：优于0.01 μg
频率响应范围：0.5 Hz ~ 100 Hz（涵盖VC标准频段）
误差范围：<±2%（满量程）
RMS精度：≥99% 重复性一致性
环境温度适应：-40°C ~ +80°C
加速度量程：±2 g（可选±5 g）
速度量程：0.01 ~ 100 mm/s RMS
分辨率：优于0.01 μg
频率响应范围：0.5 Hz ~ 100 Hz（涵盖VC标准频段）
误差范围：<±2%（满量程）
RMS精度：≥99% 重复性一致性
环境温度适应：-40°C ~ +80°C
九、方案实现
在泵设备常规运行点（如出入口、轴承端、底座）部署传感器，并经导线连接至本地采集主机；系统以5~10秒为周期进行振动信号采集和RMS运算，将当前振动状态与VC等级标准进行比对，形成连续动态趋势图。通过4G/有线传输模块接入云平台，支持远程访问、超限告警及自动记录。
在泵设备常规运行点（如出入口、轴承端、底座）部署传感器，并经导线连接至本地采集主机；系统以5~10秒为周期进行振动信号采集和RMS运算，将当前振动状态与VC等级标准进行比对，形成连续动态趋势图。通过4G/有线传输模块接入云平台，支持远程访问、超限告警及自动记录。
十、数据分析
-
实时曲线显示VC值及其变化趋势。
-
显示RMS加速度、速度与位移多物理量信息。
-
频率域分解展示主振频（轴转频、倍频等）与背景扰动。
-
支持设备运行周期内全生命周期振动曲线回放。
-
可选AI算法辅助识别不对中、松动等典型机械异常。
十一、预警决策
系统预设多级预警阈值（如VC-C预警，VC-D报警），达到阈值立即联动声光告警与平台推送，支持短信/微信推送值班人员。报警事件支持留档、分类、回溯功能，并可形成年度、季度故障趋势图，用于泵设备的预知性维护与运维策略优化。
系统预设多级预警阈值（如VC-C预警，VC-D报警），达到阈值立即联动声光告警与平台推送，支持短信/微信推送值班人员。报警事件支持留档、分类、回溯功能，并可形成年度、季度故障趋势图，用于泵设备的预知性维护与运维策略优化。
十二、方案优点
-
VC等级识别更直观，贴近国际标准与工艺控制指标。
-
支持多种传输方式，部署灵活。
-
数据采集频率高，监测精度高。
-
可扩展对转速、电流、温度等数据融合分析。
-
模块化设计，安装便捷，适用于新建或改造项目。
十三、应用领域
-
制药厂关键输送泵振动监测
-
半导体制造厂真空泵系统振动控制
-
石化行业连续工艺泵状态监控
-
精密注液系统或计量泵振动分析
-
航空航天与实验室液路系统运行评价
-
智能泵站/水厂提升泵振动安全保障
十四、效益分析
通过对泵类设备振动VC等级的实时评估，可有效判断设备运行是否稳定，及时识别早期故障，避免无预警停机或设备损毁事件。系统有助于企业转向“状态维护”模式，降低维护成本、延长设备寿命，提升工艺稳定性与生产安全性。
通过对泵类设备振动VC等级的实时评估，可有效判断设备运行是否稳定，及时识别早期故障，避免无预警停机或设备损毁事件。系统有助于企业转向“状态维护”模式，降低维护成本、延长设备寿命，提升工艺稳定性与生产安全性。
十五、国标规范
-
GB/T 14517-2011《机械振动 振动严重度评定通则》
-
ISO 10816《旋转机械振动严重度评定标准》
-
IEST-RP-CC012.1《微振动VC等级标准》
-
GB/T 50497-2019《泵站设计规范》
-
ISO 14644《洁净室与相关受控环境》
十六、参考文献
-
《旋转机械振动监测与诊断》，机械工业出版社
-
ISO/TC 108国际振动标准系列文献
-
“VC-based Microvibration Criteria for Industrial Pumps”, Journal of Rotating Machinery
-
《状态监测与设备故障诊断技术应用》
十七、案例分享
在某大型制药企业洁净生产线，关键磁力泵运行中存在频繁振动波动问题，部署本系统后发现其运行振动长期处于VC-D与VC-E之间，分析发现为管道共振与轴承不对中所致。通过结构补强与重新对中，振动降低至VC-B，产品合格率提升6.3%，设备维护周期延长约8个月。
在某大型制药企业洁净生产线，关键磁力泵运行中存在频繁振动波动问题，部署本系统后发现其运行振动长期处于VC-D与VC-E之间，分析发现为管道共振与轴承不对中所致。通过结构补强与重新对中，振动降低至VC-B，产品合格率提升6.3%，设备维护周期延长约8个月。
