光刻机减震平台VC振动等级在线监测
时间：2025-08-01
涉川
一、方案介绍

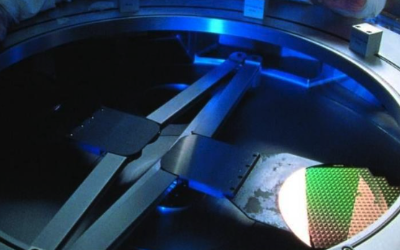

光刻机是半导体制造过程中精度要求最高的核心设备，其对微振动极其敏感。为确保光刻精度及成品率，需对光刻机减震平台周围环境进行VC（Vibration Criteria）等级的持续监测。本方案基于高灵敏度振动传感器与智能数据平台，实现微振动实时采集、VC等级判断、远程可视化与异常预警，有效保障超精密制造设备的运行稳定性与产能质量。
光刻机是半导体制造过程中精度要求最高的核心设备，其对微振动极其敏感。为确保光刻精度及成品率，需对光刻机减震平台周围环境进行VC（Vibration Criteria）等级的持续监测。本方案基于高灵敏度振动传感器与智能数据平台，实现微振动实时采集、VC等级判断、远程可视化与异常预警，有效保障超精密制造设备的运行稳定性与产能质量。
二、监测目标
-
实时获取光刻机减震平台的微振动水平；
-
判断微振动是否满足VC-A至VC-E等级标准；
-
识别突发性异常振动源，提供声光与平台预警；
-
长期记录振动趋势，用于环境优化与工艺改进。
三、需求分析
光刻设备对低频微振动尤其敏感，10Hz以下的扰动可导致严重对位误差。设备安装环境往往存在地面共振、设备干扰、电梯、HVAC系统振动传导等影响。因此，必须对X、Y、Z三轴加速度进行高频分辨采集，且系统需满足连续运行、远程配置与智能预判等要求。
光刻设备对低频微振动尤其敏感，10Hz以下的扰动可导致严重对位误差。设备安装环境往往存在地面共振、设备干扰、电梯、HVAC系统振动传导等影响。因此，必须对X、Y、Z三轴加速度进行高频分辨采集，且系统需满足连续运行、远程配置与智能预判等要求。
四、监测方法
采用高灵敏微振动加速度传感器布设在减震平台与周边区域，采集微振动数据，经边缘计算分析后传输至平台，进行1/3倍频程分析与RMS计算，最终比对VC曲线评估振动等级。
采用高灵敏微振动加速度传感器布设在减震平台与周边区域，采集微振动数据，经边缘计算分析后传输至平台，进行1/3倍频程分析与RMS计算，最终比对VC曲线评估振动等级。
五、应用原理
监测系统基于三轴高分辨加速度计采集空间振动数据，采样速率支持超低频到中频宽频带，利用傅里叶变换提取主频信息并计算等效RMS值。通过与VC等级标准曲线比对实现分级评估与动态预警。
监测系统基于三轴高分辨加速度计采集空间振动数据，采样速率支持超低频到中频宽频带，利用傅里叶变换提取主频信息并计算等效RMS值。通过与VC等级标准曲线比对实现分级评估与动态预警。
六、功能特点
-
支持VC-A至VC-E等级全覆盖分析；
-
实时RMS显示及超标报警；
-
多点分布式布设，支持远程组网；
-
支持历史数据追溯与振动趋势分析；
-
微信小程序与网页端远程查看；
-
支持本地断点缓存与掉电续传；
-
提供按天/周/月报告导出与云端存储。
七、硬件清单
-
微振动三轴加速度传感器；
-
多通道采集模块；
-
嵌入式网关/边缘计算终端；
-
4G/以太网通信模块；
-
工业稳压电源系统；
-
安装基座与防震接头组件。
八、硬件参数（量程、精度）
-
加速度量程：±0.5g；
-
分辨率：优于0.00001g；
-
精度：±2%；
-
频响范围：0.5Hz ~ 200Hz；
-
通信方式：4G/NB-IoT/有线以太网；
-
供电方式：AC220V或DC12V稳压供电。
九、方案实现
系统分布式安装于光刻机周边关键位置，完成振动数据采集，经边缘计算节点处理后，通过4G上传至监测平台。平台基于VC等级计算模型实时显示振动等级、生成报警、统计分析与报告输出。用户可远程浏览数据、调整阈值或下载报告，系统支持断电续传和异常记录。
系统分布式安装于光刻机周边关键位置，完成振动数据采集，经边缘计算节点处理后，通过4G上传至监测平台。平台基于VC等级计算模型实时显示振动等级、生成报警、统计分析与报告输出。用户可远程浏览数据、调整阈值或下载报告，系统支持断电续传和异常记录。
十、数据分析
平台支持RMS值曲线分析、VC等级分布图、1/3倍频程频谱图等，系统自动识别高频干扰与低频共振，通过多算法判断振源变化趋势与危险等级，辅助技术人员优化环境布局与设备隔振策略。
平台支持RMS值曲线分析、VC等级分布图、1/3倍频程频谱图等，系统自动识别高频干扰与低频共振，通过多算法判断振源变化趋势与危险等级，辅助技术人员优化环境布局与设备隔振策略。
十一、预警决策
系统内置预警阈值，可按不同工艺段设置VC等级限值（如VC-C），一旦超过触发短信、微信及平台通知，并可联动设备控制系统，实现自动停机或状态记录。
系统内置预警阈值，可按不同工艺段设置VC等级限值（如VC-C），一旦超过触发短信、微信及平台通知，并可联动设备控制系统，实现自动停机或状态记录。
十二、方案优点
-
高分辨率微振动监测，适用于亚微米级工艺；
-
符合国际VC振动标准评估体系；
-
支持智能平台化远程管理；
-
数据闭环与可追溯性强；
-
兼容多个精密制造环境。
十三、应用领域
-
半导体光刻工艺车间；
-
精密测量室、计量中心；
-
MEMS加工厂；
-
电子显微镜/干涉仪使用环境；
-
精密加工设备平台振动控制。
十四、效益分析
通过实时监测微振动等级，可有效提升光刻设备成品率与设备使用寿命，避免因环境扰动导致的误差与报废，减少运营成本与维修风险。提升工艺稳定性，实现高附加值生产条件保障。
通过实时监测微振动等级，可有效提升光刻设备成品率与设备使用寿命，避免因环境扰动导致的误差与报废，减少运营成本与维修风险。提升工艺稳定性，实现高附加值生产条件保障。
十五、国标规范
-
GB/T 4796 精密仪器用安装环境振动测量方法；
-
ISO 10816 机械振动评估标准；
-
IEST-RP-CC012.1 振动标准等级（VC曲线）；
-
SEMI S2/S8 相关安全环境控制标准。
十六、参考文献
[1] ISO 14644-8: Cleanrooms – Vibration Criteria
[2] SEMI Standard S8 – Safety Guidelines for Vibration Isolation
[3] 李晓峰等.《微振动对光刻工艺影响机理研究》. 计量科学与仪器, 2021
[4] 黄玉军.《基于VC曲线的精密制造环境振动监测与控制》. 精密工程, 2020
[1] ISO 14644-8: Cleanrooms – Vibration Criteria
[2] SEMI Standard S8 – Safety Guidelines for Vibration Isolation
[3] 李晓峰等.《微振动对光刻工艺影响机理研究》. 计量科学与仪器, 2021
[4] 黄玉军.《基于VC曲线的精密制造环境振动监测与控制》. 精密工程, 2020
十七、案例分享
在某半导体晶圆制造厂实施该方案后，通过对光刻区域VC等级持续在线监测，识别出空调主风机频率对光刻设备干扰的主要成因，后期通过结构加固和二次隔振改造，成功将环境从VC-C改善至VC-D等级，显著提升了光刻良率与稳定性。
在某半导体晶圆制造厂实施该方案后，通过对光刻区域VC等级持续在线监测，识别出空调主风机频率对光刻设备干扰的主要成因，后期通过结构加固和二次隔振改造，成功将环境从VC-C改善至VC-D等级，显著提升了光刻良率与稳定性。
