    地质灾害崩塌PPV、VC在线监测方案
    时间：2025-08-28 涉川
    一、方案介绍

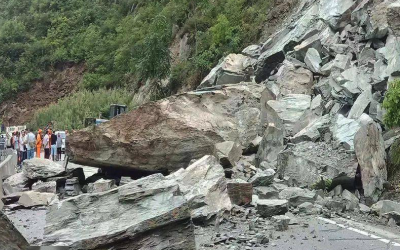

    地质灾害崩塌易引发强烈振动，影响周边建筑结构与生命安全。为实现对崩塌振动强度与振动舒适度的连续在线监测，本方案采用高精度三向振动传感器，实时采集PPV与VC数据，通过4G无线传输至云平台，支持电脑与移动端远程查看与多级告警，为灾害风险评估、应急决策和工程治理提供可靠依据。
    二、监测目标
    1. 实时监测崩塌过程中的三向振动速度与加速度数据。
    2. 自动计算峰值质点振速（PPV）与振动舒适度指数（VC曲线）。
    3. 提供趋势分析、预警判断与联动控制。
    4. 为地灾防治工程与建筑安全评估提供数据支撑。
    三、需求分析
    1. 监测点位通常分布在山体下方、边坡周边及敏感建筑物附近，要求设备防护等级高、耐候性强。
    2. 振动事件瞬时性强，需要高采样频率和实时数据回传能力。
    3. 预警阈值需可配置，支持短信、APP、声光报警等多渠道推送。
    4. 平台需支持长期趋势统计和灾后事件回放，便于分析溯源。
    5. 电源需支持市电与太阳能混合供电，满足无人值守需求。
    四、监测方法
    1. PPV测量：通过三向振动传感器实时采集质点振速，提取事件周期内的峰值质点振速，单位mm/s。
    2. VC曲线计算：基于频域分析结果，按国际标准ISO 2631或VC曲线分级方法，计算振动舒适度指标。
    3. 数据采集与传输：采集终端将原始数据与计算结果通过4G实时传输至云平台，存储并生成趋势图。
    4. 阈值判定：平台根据设定的PPV和VC阈值自动触发预警与联动处置。
    五、应用原理
    1. PPV原理：振动传感器感知地面或结构的质点运动速度，通过积分或直接测速方式得到振速值，提取峰值即PPV。
    2. VC原理：对振动信号进行频域分析，得到振动频率与加速度幅值分布，映射至VC曲线分级标准，反映对精密设备或人体的振动影响程度。
    六、功能特点
    1. 双参数监测：同时输出PPV与VC指标，满足工程与舒适度双重需求。
    2. 4G无线传输：支持远程实时查看、配置与告警推送。
    3. 高采样频率：毫秒级采样，保证瞬态事件的完整捕捉。
    4. 多级告警：预警、告警、极限告警分级管理，联动声光报警或应急预案。
    5. 边缘计算：前端设备具备本地数据处理能力，断网可缓存，恢复后补传。
    6. 可视化平台：趋势曲线、事件回放、统计报表与地理信息一体化展示。
    7. 远程运维：支持固件升级、参数调整、设备健康状态自检。
    七、硬件清单（示意）
    1. 三向高灵敏度振动传感器（支持速度与加速度采集）。
    2. 数据采集与边缘计算终端（内置4G通信模块）。
    3. 现场供电系统（市电或太阳能+蓄电池）。
    4. 远程监测与预警云平台（Web+移动端）。
    5. 声光报警设备（选配）。
    八、硬件参数（典型范围）
    1. 振动测量范围：0.01～500 mm/s（可选量程）。
    2. 加速度范围：0.01～200 m/s²。
    3. 频率响应：1～500 Hz（按地灾与结构监测需求配置）。
    4. 采样频率：≥1000 Hz。
    5. 测量精度：≤±5%。
    6. 通信方式：4G全网通，支持Modbus或MQTT协议。
    7. 防护等级：户外防护等级IP65及以上。
    8. 工作温度：-20～60 ℃。
    九、方案实现
    1. 现场勘查：确定监测点位、供电与通信条件，规划传感器布设方案。
    2. 设备安装：传感器底座与地基或结构紧密固定，避免松动与噪声干扰。
    3. 系统接入：采集终端配置通信参数、阈值和平台账户，测试数据上传。
    4. 平台配置：创建站点、分级告警阈值、预警接收人和联动策略。
    5. 试运行与验收：模拟振动事件，验证数据采集、传输与告警链路。
    十、数据分析
    1. 实时分析：PPV与VC曲线实时显示，提供波形回放与峰值标注。
    2. 趋势分析：支持日、周、月统计，分析地灾活动频度与强度变化。
    3. 事件管理：自动生成振动事件日志，便于后期溯源与评估。
    4. 空间分布：多点位数据与地理信息系统结合，展示振动强度分布热力图。
    十一、预警决策
    1. 分级预警：可设低、中、高三/four级预警，分别对应不同响应措施。
    2. 告警推送：通过短信、APP、邮件或声光报警第一时间通知责任人。
    3. 联动控制：可与视频监控、应急广播、自动断电等设施联动。
    4. 应急预案：平台可集成应急处置流程，提升响应效率。
    十二、方案优点
    1. 双参数融合，兼顾工程安全与舒适度评价。
    2. 远程实时监测，支持无人值守。
    3. 高防护等级，适应地灾复杂环境。
    4. 数据留痕，可用于灾后分析与科学研究。
    十三、应用领域
    1. 山区公路、铁路沿线崩塌体监测。
    2. 水库大坝、矿区边坡与隧道口地灾监测。
    3. 重要建筑物与工业设施周边地灾预警。
    十四、效益分析
    1. 安全效益：提前预警崩塌风险，保护生命与财产安全。
    2. 经济效益：减少灾害损失，降低人工巡检成本。
    3. 社会效益：提升地灾监测智能化与信息化水平。
    十五、国标规范（参考）
    1. GB 50911-2013《地质灾害监测规范》。
    2. GB/T 50446-2017《地质灾害治理工程监测技术规范》。
    3. ISO 2631《振动与人体舒适度评价标准》。
    4. GB 10071-88《爆破安全规程》（涉及PPV参考值）。
    十六、参考文献
    1. 地质灾害在线监测技术手册。
    2. 爆破振动与结构响应分析文献。
    3. 振动舒适度评价标准与工程应用案例。
    十七、案例分享（示意）
    在某山区高速公路边坡布设三套PPV与VC在线监测系统，数据每秒实时上传至平台。一次暴雨诱发的小规模崩塌前，系统在30分钟前即触发预警，平台推送短信至值班人员，相关路段临时封闭，避免了车辆与人员伤亡，实现了“预警在前、处置及时”的目标。
