远程健康数字医疗红外脉搏在线监测
时间：2026-04-17
涉川
一、方案概述
本方案聚焦远程健康监测与数字医疗场景，采用红外对射式指夹设计，基于光电容积脉搏波描记法（PPG）核心原理，精准检测手指末梢血管血容积变化，通过放大、信号调理、AD转换、USB传输等完整电路链路，将实时血容积变化信号传输至计算机及云端平台，实现脉搏信号的在线采集、稳定传输、智能分析与远程管理。方案严格遵循给定技术参数，适配指定通讯方式与协议，输出信号与压力式脉搏传感器具有较强类似性和可比性，可广泛应用于脉搏波分析、慢病远程监护、健康筛查等场景，为远程数字医疗提供精准、可靠的脉搏监测支撑，兼顾实用性与兼容性。
二、系统总体架构
系统采用“红外采集端—信号处理端—云端平台—终端应用”四层架构，依托指定通讯方式与协议，实现脉搏信号从采集、处理、传输到应用的全链路闭环，确保数据实时性、稳定性与兼容性，适配远程健康监测的多样化需求：
-
红外采集端：红外对射式指夹传感器，核心用于采集手指末梢血管血容积变化信号，内置红外发射与接收模块，搭配1.25米线长，适配不同使用场景，满足便捷佩戴与信号传输需求。
-
信号处理端：集成放大电路、信号调理模块、10位AD转换模块、USB传输电路及通讯单元，完成原始信号的放大、滤波、模数转换，将模拟信号转化为数字信号，通过USB接口传输至计算机，同时依托指定通讯方式上传至云端平台。
-
云端平台：兼容SIYBTM、MODBUS国际协议，支持通过欣仰邦远程医疗协议接口、RS485、以太网/4G/MQTT等通讯方式接收数据，实现脉搏数据的存储、脉搏波分析、异常预警、历史追溯、设备管理与权限管控。
-
终端应用：涵盖计算机端（用于信号实时查看与脉搏波分析）、医护端（远程监测、诊疗辅助）、患者端（自我健康管理），通过指定通讯链路实现数据互通，适配不同用户需求。
三、核心硬件：红外对射式脉搏采集模块
3.1 核心设计亮点
-
红外对射式指夹设计：采用人体工学结构，夹持舒适，可快速贴合手指末梢，通过红外对射方式精准捕捉血管血容积变化，无创伤、无不适感，适配全年龄段人群使用，且检测过程便捷，单人即可完成操作。
-
完整信号处理链路：内置放大、信号调理、10位AD转换、USB传输等电路，无需额外搭建辅助电路，可直接将原始血容积变化信号转化为可分析的数字信号，传输至计算机及云端平台，简化部署流程。
-
信号兼容性强：输出信号与压力式脉搏传感器的输出信号具有较强的类似性和可比性，可直接用于脉搏波分析，适配现有脉搏分析系统，降低系统对接成本。
-
多档位心动周期适配：支持30、60、90、120、150、180、210、240次/分钟8个档位的心动周期调节，可根据监测对象（如老人、成人、康复患者）的不同生理状态灵活切换，适配多样化监测需求。
-
环境适应性强：工作温度范围15~35°C、湿度范围10~95%，储存温度范围-10~55°C，可适配居家、社区医疗点、远程诊疗站点等常规场景，确保不同环境下的监测稳定性。
3.2 核心技术参数
|
参数类别
|
具体参数
|
参数说明
|
|---|---|---|
|
电源参数
|
供电方式
|
锂电池供电，便携易携带，适配移动监测场景
|
|
工作电流
|
200mA，保障传感器与信号处理电路稳定运行
|
|
|
采集参数
|
采样频率
|
200Hz，可精准捕捉脉搏波细微波形，满足脉搏波分析需求
|
|
采样精度
|
10位，确保采集数据的分辨率与准确性，还原真实脉搏信号
|
|
|
光照强度
|
0~255，适配不同环境光照条件，避免光照干扰采集精度
|
|
|
心动周期
|
30/60/90/120/150/180/210/240次/分钟（8档位），适配不同生理状态
|
|
|
通讯参数
|
通讯方式
|
欣仰邦远程医疗协议接口、RS485、以太网/4G/MQTT，多方式适配不同场景
|
|
通讯协议
|
SIYBTM、MODBUS国际协议，保障与各类设备、平台的兼容性
|
|
|
通信波特率
|
57600，确保数据传输的稳定性与效率，避免数据丢失或延迟
|
|
|
传输接口
|
USB接口，支持直接连接计算机，传输实时血容积变化信号
|
|
|
结构参数
|
线长
|
1.25米，适配不同使用场景，方便佩戴与设备连接
|
|
采集方式
|
红外对射式指夹，检测手指末梢血管血容积变化，无创便捷
|
|
|
环境参数
|
工作温度
|
15~35°C，适配常规居家、医疗场景
|
|
工作湿度
|
10~95%，适应不同湿度环境，避免潮湿影响设备性能
|
|
|
储存温度
|
-10~55°C，便于设备长期存储，不影响核心性能
|
四、软硬件设计
4.1 硬件设计
硬件设计以“精准采集、稳定传输、便捷适配”为核心，严格遵循给定技术参数，集成红外采集、信号处理、通讯传输、电源供给全模块，确保各环节协同工作，保障监测精度与系统稳定性，同时融入PPG信号处理核心技术，提升信号质量。
-
红外采集单元：采用红外对射式设计，由红外发射管与接收管组成，发射特定波长红外光穿透手指末梢，接收管捕捉因血管血容积变化导致的光强变化，将光信号转化为微弱电信号；光照强度可在0~255范围内自适应调节，有效规避环境光照干扰，保障信号采集信噪比，符合PPG检测的光学原理要求。
-
信号处理单元：集成低噪声放大电路、信号调理模块、10位AD转换模块，对微弱电信号进行放大、滤波（去除工频干扰、运动伪影）、基线校正处理，通过10位AD转换将模拟信号转化为数字信号，采样频率稳定在200Hz，确保脉搏波细节完整捕捉；同时集成USB传输电路，支持将数字信号直接传输至计算机，满足脉搏波分析需求。
-
通讯单元：集成多通讯接口，严格支持欣仰邦远程医疗协议接口、RS485、以太网/4G/MQTT多种通讯方式，兼容SIYBTM、MODBUS国际协议，通信波特率固定为57600，实现数字信号向云端平台的稳定传输，适配不同网络环境与设备对接需求；通讯链路采用抗干扰设计，避免数据传输过程中的丢包、延迟问题。
-
电源单元：采用锂电池供电，输出稳定电压，保障设备持续工作，工作电流控制在200mA，优化电源管理设计，兼顾续航能力与设备稳定性，适配移动监测场景；同时具备过充、过放保护功能，延长锂电池使用寿命，可搭配电源管理芯片优化能耗，进一步提升续航表现。
-
结构单元：红外指夹采用人体工学设计，夹持力度适中，佩戴舒适，适配不同尺寸手指；1.25米线长采用耐磨、抗折弯材质，避免线路损坏影响信号传输，便于日常使用与收纳。
4.2 软件设计
软件设计围绕“采集控制、信号处理、数据传输、分析应用”全流程，适配硬件参数与通讯要求，注重操作便捷性、数据安全性与功能实用性，同时优化信号处理算法，提升脉搏波分析的准确性。
-
采集端固件：控制红外采集单元启动/停止、采样频率调节、光照强度自适应调整、心动周期档位切换，实时采集手指末梢血容积变化信号；对采集的原始信号进行初步滤波处理，去除无效干扰信号，确保信号质量；同步控制AD转换与USB传输，将数字信号实时传输至计算机，同时通过指定通讯方式上传至云端平台；具备设备自检功能，及时反馈传感器、通讯模块、电源的运行状态。
-
传输软件：适配SIYBTM、MODBUS国际协议，支持欣仰邦远程医疗协议接口、RS485、以太网/4G/MQTT等通讯方式的灵活切换，根据部署场景选择最优通讯模式；采用加密算法对传输数据进行加密处理，保障患者隐私与数据安全；具备数据重传机制与本地缓存功能，当网络中断时，可暂存数据，待网络恢复后自动同步至云端，避免数据丢失；严格匹配57600波特率，确保数据传输的稳定性与同步性。
-
云端平台软件：采用模块化设计，包含数据接收、存储、分析、设备管理、权限管理等模块；兼容指定通讯协议与方式，可快速接收来自采集端的脉搏数据，实现数据长期留存与历史追溯；内置脉搏波分析算法，结合采集数据进行波形分析、特征提取（如脉率、脉宽、幅值等），输出分析报告；支持异常预警功能，可设置脉搏异常阈值，当检测到异常数据时，通过终端推送、短信等方式提醒医护人员与患者；支持设备远程管理，可远程配置采集参数、查看设备运行状态、排查通讯故障。
-
终端软件：
-

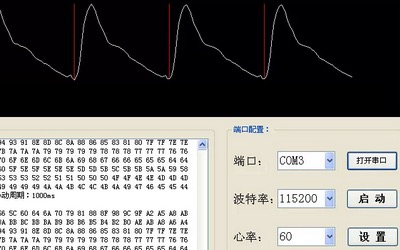

计算机端：支持通过USB接口接收实时信号，展示脉搏波形，提供脉搏波分析工具，可导出分析数据与波形图，适配科研、临床诊疗等场景，满足脉搏波深度分析需求。
-
医护端：部署于医院、社区医疗中心，通过指定通讯方式对接云端平台，实时查看患者脉搏数据、分析报告，接收异常预警，可批量管理患者、录入诊疗建议，实现远程监护与诊疗辅助。
-
患者端：通过手机APP、智能终端对接云端平台，查看自身实时脉搏数据、历史记录与分析报告，接收异常提醒，可将数据分享给医护人员，实现自我健康管理。
-
五、系统核心优势
-
采集精准可靠：10位采样精度、200Hz采样频率，搭配红外对射式检测技术与光照强度自适应调节，可精准捕捉手指末梢血容积变化，还原真实脉搏波形；输出信号与压力式脉搏传感器类似，可直接用于脉搏波分析，数据准确性符合远程医疗监测要求，同时通过信号调理算法进一步优化信号质量，降低干扰影响。
-
适配性强：8档位心动周期调节，可适配不同生理状态的监测需求；支持欣仰邦远程医疗协议接口、RS485、以太网/4G/MQTT多种通讯方式，兼容SIYBTM、MODBUS国际协议，可快速对接各类远程医疗平台、计算机分析系统，通用性强；锂电池供电、1.25米线长设计，适配居家、社区、户外等多种远程监测场景。
-
便捷易用：红外对射式指夹设计，无创、佩戴舒适，单人即可完成操作；无需复杂调试，上电即测，USB接口可直接连接计算机，简化部署与使用流程；终端软件界面简洁，医护人员与患者可快速上手，降低操作门槛。
-
环境适应性优异：工作温度15~35°C、湿度10~95%，储存温度-10~55°C，可在常规居家、医疗场景中稳定工作，避免环境因素影响监测效果；线长耐磨抗折弯，延长设备使用寿命，适配长期监测需求。
-
全链路在线化：从脉搏采集、信号处理、数据传输到云端分析、终端呈现，全程在线，支持远程实时监护、历史数据追溯与脉搏波分析，为远程数字医疗提供完整的数据支撑；数据传输加密、分级权限管理，保障患者隐私与数据安全，符合数字医疗规范。
六、典型应用场景
-
居家慢病远程监护：针对高血压、冠心病、心衰等慢病患者，居家佩戴红外指夹传感器，通过以太网/4G、欣仰邦远程医疗协议接口将脉搏数据实时同步至医护端，医护人员可远程监测患者脉搏状态，分析脉搏波特征，及时发现异常并调整诊疗方案，患者可通过终端查看自身健康数据，实现主动健康管理。
-
社区健康筛查：社区医疗中心批量部署设备，为辖区内老人、慢病高危人群提供免费脉搏筛查服务，通过RS485或以太网将数据集中上传至社区医疗平台，医护人员可快速完成筛查，建立健康档案，实现早发现、早干预。
-
远程诊疗辅助：偏远地区患者通过4G/MQTT通讯方式，将脉搏数据传输至上级医院，上级医护人员结合脉搏波分析报告，为患者提供远程诊疗建议，提升医疗资源利用率，缩小区域医疗差距；同时可通过USB接口将数据传输至计算机，进行深度脉搏波分析，辅助临床诊断。
-
康复监测：术后康复患者、心血管疾病康复患者，通过设备实时监测脉搏变化，数据同步至医护端，医护人员可根据脉搏波特征判断患者康复状态，调整康复方案，助力患者快速康复。
-
科研与教学：可作为脉搏波分析的实验设备，通过USB接口连接计算机，采集并分析脉搏波形，适配医学科研、护理教学等场景，为相关研究与教学提供精准的实验数据支撑。
七、部署与运维
7.1 部署流程
-
设备准备：检查红外指夹传感器、线路（1.25米线）、锂电池状态，确保无损坏、接触良好；充电至满电状态，保障设备正常工作。
-
佩戴与连接：将红外指夹夹持在患者手指末梢（建议食指或中指），确保接触紧密、无松动；通过USB接口连接计算机，根据部署场景，配置通讯方式（欣仰邦远程医疗协议接口、RS485、以太网/4G/MQTT）与通讯协议（SIYBTM、MODBUS），设置通信波特率为57600。
-
参数配置：通过终端软件设置采样频率（200Hz）、心动周期档位，调节光照强度至合适范围，确保采集信号清晰；完成设备与云端平台、终端的绑定，测试数据传输是否正常。
-
系统调试：启动设备，测试脉搏采集、信号传输、数据存储、脉搏波分析功能，排查设备故障（如通讯中断、采集信号异常），确保系统正常运行；对医护人员、患者进行简单培训，讲解设备使用方法与终端操作流程。
7.2 日常运维
-
定期检查：每周检查红外指夹的清洁度、线路完整性（1.25米线是否有破损、折弯），清理指夹表面污渍，确保采集精度；检查锂电池电量，及时充电，避免因电量不足影响监测；检查通讯接口连接状态，避免接触不良导致数据传输异常。
-
数据管理：定期对云端数据进行备份，防止数据丢失；检查本地缓存情况，及时清理无效数据，确保存储空间充足；导出重要的脉搏波分析报告，便于后续追溯与诊疗参考。
-
软件升级：定期对云端平台、终端软件、采集端固件进行升级，优化功能、修复漏洞，提升系统稳定性与兼容性；同步优化通讯协议适配性，确保与各类对接设备、平台的协同工作。
-
故障处理：当设备出现故障（如无法采集信号、通讯中断、脉搏波分析异常），先检查佩戴是否正确、线路是否完好、通讯参数是否配置正确；若无法解决，联系运维人员进行专业维修，确保设备尽快恢复正常运行；针对光照干扰导致的信号异常，可调整光照强度或更换监测环境。
八、方案总结
本远程健康数字医疗红外脉搏在线监测方案，以红外对射式指夹为核心采集器件，严格遵循给定所有技术参数，依托光电容积脉搏波描记法原理，实现手指末梢血管血容积变化信号的精准采集、处理与传输。方案集成完整的信号处理链路，支持欣仰邦远程医疗协议接口、RS485、以太网/4G/MQTT多种通讯方式，兼容SIYBTM、MODBUS国际协议，输出信号可用于脉搏波分析，适配远程健康监测、慢病管理、科研教学等多样化场景。方案具备采集精准、适配性强、便捷易用、环境适应性优异、全链路在线化等核心优势，可快速对接各类远程医疗平台与计算机分析系统，为远程数字医疗提供可靠的脉搏监测与数据支撑，助力远程健康服务的智能化、标准化发展。
