数字健康科学中医脉象在线监测
时间：2026-04-17
涉川
一、方案概述

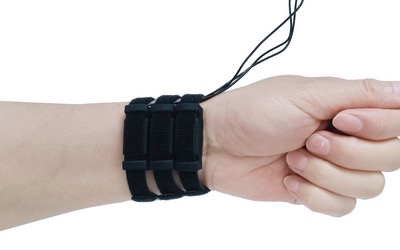

本方案聚焦数字健康科学领域，立足中医脉象数字化、客观化研究需求，推出一款集三通道脉搏波检测与静态压力检测于一体的传感器模组，精准契合中医“寸、关、尺”三部切脉理论，可同步输出寸、关、尺三个部位的脉搏波形及对应静态压力值，支持检测不同外力作用下三个部位脉搏波形的动态变化，为中医脉象研究、病理分析提供标准化、精准化的数据支撑。该产品由三个直径12mm的压阻式脉搏传感器与主板集成构成，凭借稳定的性能、精准的采集能力，已在高校、科研机构广泛应用，适配中医脉象数字化研究、医疗器械研发、医学教学实训等多类科研场景，推动中医脉诊与现代数字健康技术的深度融合。
方案严格遵循给定技术参数，集成心电信号输出、双调零模式等核心功能，依托指定通讯方式与协议，实现脉象数据的在线采集、稳定传输与高效分析，兼顾科研级采集精度与便捷性，助力科研人员开展中医脉象特征提取、病理关联分析等相关研究工作。
二、系统总体架构
系统采用“三通道采集端—信号处理端—通讯传输端—云端平台—科研终端”五层架构，深度适配中医脉象研究场景，依托指定通讯方式与协议，实现脉象数据、心电信号、静态压力数据从采集、处理、传输到分析应用的全链路闭环，确保数据采集的同步性、传输的稳定性与分析的便捷性，贴合高校与科研机构的研究需求：
-
三通道采集端：由三个直径12mm的压阻式脉搏传感器组成，精准对应中医“寸、关、尺”三部脉象采集位置，贴合桡动脉寸关尺分区（桡骨茎突正对处为关，关向手掌侧为寸，关向手肘侧为尺），同步采集三个部位的脉搏波信号与静态压力信号；同时集成心电信号采集模块，实现脉搏与心电信号的同步采集，为脉象与心电关联研究提供数据支撑。
-
信号处理端：集成于主板，负责对采集到的三通道脉搏波、静态压力信号及心电信号进行放大、滤波、基线校正处理，通过10位精度AD转换将模拟信号转化为数字信号，支持硬件调零与指令调零两种模式，有效消除零点漂移误差，确保采集数据的准确性与一致性，满足科研级数据要求。
-
通讯传输端：集成多通讯接口，严格支持欣仰邦远程医疗协议接口、RS485、以太网/4G/MQTT多种通讯方式，兼容SIYBTM、MODBUS国际协议，实现处理后的数据实时上传至云端平台或科研终端，传输速率稳定，适配实验室、科研机构等不同网络环境。
-
云端平台：具备科研级数据管理、波形分析、数据追溯、参数配置等功能，可存储海量三通道脉搏波形、静态压力数据及心电信号，支持数据分类检索、波形对比分析，适配科研人员开展脉象特征提取、不同外力下波形变化规律等研究，同时支持远程设备参数调试与调零操作。
-
科研终端：涵盖高校实验室终端、科研机构分析终端，支持实时查看三通道同步采集的数据、波形，可导出原始数据与分析报告，适配MATLAB、LabVIEW等科研分析软件，便于科研人员开展后续数据挖掘与算法研究，助力中医脉象数字化理论研究与技术创新。
三、核心硬件：中医脉象采集模组
3.1 核心设计亮点
-
三通道精准采集，契合中医理论：三个直径12mm的压阻式脉搏传感器，精准对应中医“寸、关、尺”三部脉象位置，同步采集三个部位的脉搏波形与静态压力值，完美还原中医三部切脉的诊断逻辑，可检测不同外力下脉象波形的变化，为中医脉象的客观化、数字化研究提供核心硬件支撑，契合中医“上寸脉以候上，下尺脉以候下”的脏腑对应理论。
-
多信号同步输出：同时输出三通道脉搏波形、对应静态压力数据及心电信号，实现脉搏与心电信号的同步采集与联动分析，可用于研究脉象与心电的关联关系，丰富科研数据维度，适配心血管疾病与中医脉象关联研究等场景。
-
双调零模式，保障数据精准：支持硬件调零与指令调零两种方式，可根据科研需求灵活选择，有效消除传感器零点漂移、环境干扰等因素带来的误差，确保采集数据的稳定性与准确性，满足科研级数据采集标准——硬件调零可通过物理电位器调整，指令调零可通过软件编程发送指令完成，适配不同科研场景的调试需求。
-
高集成设计，适配科研场景：传感器与主板一体化集成，结构紧凑、安装便捷，三个直径12mm的压阻式传感器布局合理，可精准贴合桡动脉寸关尺部位，适配高校实验室、科研机构的小型化、标准化实验场景，便于批量部署与多组对比实验。
-
科研认可度高，应用广泛：产品已在高校和科研机构广泛应用，经过长期实践验证，性能稳定、采集精准，可适配中医脉象数字化研究、医疗器械研发、医学教学实训等多种科研场景，为相关领域的研究工作提供可靠的硬件支撑。
3.2 核心技术参数
|
参数类别
|
具体参数
|
参数说明
|
|---|---|---|
|
采集参数
|
采集类型
|
三通道脉搏波、三通道静态压力、心电信号同步采集
|
|
采样频率
|
500Hz，可精准捕捉脉搏波细微波形，满足科研级波形分析需求，适配不同外力下脉象变化的动态监测
|
|
|
采样精度
|
10位，确保采集数据的分辨率与准确性，有效还原脉搏波形与压力值的细微变化
|
|
|
传感器规格
|
三个直径12mm压阻式脉搏传感器，精准贴合寸、关、尺三部脉象位置
|
|
|
调零功能
|
调零方式
|
支持硬件调零、指令调零，可灵活适配不同科研场景的调试需求，消除零点漂移误差
|
|
调零精度
|
适配10位采样精度，调零后数据误差可控，保障采集数据的一致性
|
|
|
通讯参数
|
通讯方式
|
欣仰邦远程医疗协议接口、RS485、以太网/4G/MQTT，多方式适配科研场景网络环境
|
|
通讯协议
|
SIYBTM、MODBUS国际协议，保障与科研终端、云端平台的稳定兼容与数据互通
|
|
|
传输能力
|
同步传输三通道脉搏波形、静态压力数据、心电信号，传输稳定，无明显延迟与丢包
|
|
|
核心结构
|
组成部件
|
三个直径12mm压阻式脉搏传感器 + 集成主板，一体化设计，安装便捷
|
四、软硬件设计
4.1 硬件设计
硬件设计以“科研级精准采集、便捷调试、稳定传输”为核心，严格遵循给定技术参数，结合中医脉象采集需求，集成采集、处理、调零、通讯全模块，确保各环节协同工作，适配高校与科研机构的研究场景，同时融入压阻式传感器核心技术，提升数据采集质量。
-
三通道采集单元：由三个直径12mm的压阻式脉搏传感器组成，采用微压力传感材料，精准贴合桡动脉寸、关、尺三部位置，将脉搏机械压力变化转换为电信号，同时采集各部位的静态压力值；集成心电采集电极，同步采集心电信号，实现脉搏与心电信号的同步捕捉，为脉象与心电关联研究提供数据支撑，其工作原理契合压阻式传感器“将压力信号转换为电信号”的核心特性。
-
信号处理单元：集成于主板，包含低噪声放大电路、信号调理模块、10位AD转换模块，对采集到的微弱脉搏信号、压力信号、心电信号进行放大、滤波（去除工频干扰、肌电干扰）、基线校正处理，通过10位AD转换将模拟信号转化为数字信号，采样频率稳定在500Hz，确保脉搏波细微波形与压力值细微变化被精准捕捉；同时集成调零电路，支持硬件调零（通过物理电位器调节）与指令调零（通过软件指令控制），有效消除零点漂移，保障数据准确性。
-
通讯单元：集成多通讯接口，严格支持欣仰邦远程医疗协议接口、RS485、以太网/4G/MQTT多种通讯方式，兼容SIYBTM、MODBUS国际协议，实现数字信号向云端平台或科研终端的稳定传输，适配实验室有线网络、科研机构无线网络等不同场景，确保多通道数据同步传输无延迟、无丢包，满足科研数据实时传输需求。
-
主板控制单元：作为核心控制核心，负责协调三通道传感器同步采集、信号处理、调零控制、通讯传输等功能，集成低功耗MCU，优化电源管理，确保设备长时间稳定运行，适配科研实验中的连续采集需求；同时预留调试接口，便于科研人员进行参数调试与功能扩展。
4.2 软件设计
软件设计围绕“科研级数据采集、精准调零、便捷分析、稳定传输”核心需求，适配硬件参数与通讯要求，贴合高校、科研机构的研究习惯，支持数据导出、波形分析、参数配置等功能，便于科研人员开展后续研究工作，同时融入信号处理算法，提升数据质量。
-
采集端固件：控制三通道传感器同步启动/停止采集，调节采样频率（固定500Hz），实现脉搏波、静态压力、心电信号的同步采集；支持硬件调零与指令调零的灵活切换，可通过软件指令触发调零操作，也可配合硬件电位器完成调零，调零后自动校准数据；对采集的原始数据进行初步滤波、校验处理，去除无效干扰信号，确保数据质量；同步控制通讯模块，将处理后的数字信号实时上传至云端平台或科研终端。
-
传输软件：适配SIYBTM、MODBUS国际协议，支持欣仰邦远程医疗协议接口、RS485、以太网/4G/MQTT等通讯方式的灵活切换，根据科研场景的网络环境选择最优传输模式；采用数据加密算法，保障科研数据的安全性与私密性；具备数据重传机制与本地缓存功能，当网络中断时，可暂存数据，待网络恢复后自动同步，避免科研数据丢失；支持多通道数据同步传输，确保脉搏波形、压力值、心电信号的同步性。
-
云端平台软件：采用科研级模块化设计，包含数据接收、存储、分析、设备管理、参数配置等模块；兼容指定通讯协议与方式，可快速接收来自采集模组的多通道数据，实现数据长期留存与历史追溯，支持按采集时间、实验分组、采集部位等维度检索数据；内置波形分析工具，支持三通道脉搏波形对比、静态压力变化分析、心电信号与脉搏波形联动分析，可提取脉率、脉宽、压力峰值等核心特征参数，适配科研人员开展脉象特征研究；支持远程设备调零、参数配置与状态监控，便于科研人员远程管理设备。
-
科研终端软件：适配高校实验室、科研机构的分析需求，支持实时查看三通道脉搏波形、静态压力数据、心电信号，可调节波形显示比例、标注关键特征点；支持原始数据与分析报告导出，格式兼容MATLAB、LabVIEW等科研分析软件，便于科研人员开展后续数据挖掘、算法开发与论文撰写；支持多组实验数据对比分析，助力科研人员研究不同外力下脉象波形的变化规律、脉象与病理状态的关联等课题。
五、系统核心优势
-
中医适配性强，贴合科研需求：三通道采集对应中医“寸、关、尺”三部脉象，完美还原中医三部切脉逻辑，可检测不同外力下脉象波形的变化，同步输出静态压力值与心电信号，为中医脉象客观化、数字化研究提供精准的数据支撑，契合中医气血运行理论与脏腑对应学说，适配高校中医相关专业的教学与科研需求。
-
科研级采集精度：500Hz高采样频率搭配10位采样精度，可精准捕捉脉搏波细微波形与静态压力值的细微变化，双调零模式（硬件+指令）有效消除零点漂移，确保采集数据的准确性与一致性，满足科研级数据采集标准，可支撑高精度脉象特征提取与分析研究。
-
多信号同步采集，数据维度丰富：同时采集三通道脉搏波、静态压力数据、心电信号，实现多信号联动分析，可用于研究脉象与心电的关联关系、不同外力对脉象的影响等课题，丰富科研数据维度，提升研究的深度与广度，适配心血管疾病与中医脉象关联研究等场景。
-
通讯兼容灵活，适配科研场景：支持欣仰邦远程医疗协议接口、RS485、以太网/4G/MQTT多种通讯方式，兼容SIYBTM、MODBUS国际协议，可快速对接科研终端、云端平台、实验室分析设备，适配高校实验室、科研机构等不同网络环境与设备对接需求，便于批量部署与多组实验同步开展。
-
高集成、易调试，实用性强：三个直径12mm压阻式传感器与主板一体化集成，结构紧凑、安装便捷；支持硬件调零与指令调零，调试操作简单，适配科研人员的使用习惯；产品已在高校和科研机构广泛应用，性能稳定、口碑良好，可直接投入科研实验使用，降低科研设备部署成本。
六、典型应用场景
-
高校中医脉象研究：适配中医药院校、医学院校的科研与教学场景，用于中医脉象数字化、客观化研究，助力科研人员开展脉象特征提取、脉象分类、不同体质脉象差异等课题研究；同时可作为教学实训设备，帮助学生直观理解中医“寸、关、尺”三部脉象的采集与分析方法，衔接中医理论与现代数字技术。
-
科研机构专项研究：用于科研机构开展中医病理机制、心血管疾病与脉象关联、脉象与心电联动等专项研究，通过采集不同外力下的三通道脉象数据与静态压力值，分析脉象变化规律，为中医诊疗现代化、医疗器械研发提供数据支撑，契合中医智能诊疗装备的研发需求。
-
中医脉象算法开发：作为算法训练与验证的核心硬件，为科研人员开发中医脉象识别算法、波形分析算法提供精准的原始数据，适配AI脉象识别、脉象病理关联分析等算法的研发与优化，助力中医脉象数字化技术的创新突破，参考AI脉诊算法的研发逻辑，提供高质量训练数据。
-
医疗器械研发辅助：用于中医脉象检测仪、远程脉象监测设备等医疗器械的研发与测试，提供精准的脉象采集数据，辅助研发人员优化设备性能，确保研发产品的采集精度与稳定性，推动中医智能检测设备的产业化发展。
-
医学教学实训：作为高校医学、中医药相关专业的实训设备，让学生通过实操掌握脉象采集、调零操作、数据分析等技能，直观理解中医脉诊的原理与现代数字化采集方法，提升学生的实践能力与科研素养，衔接理论教学与科研实践。
七、部署与运维
7.1 部署流程
-
设备准备：检查三通道采集模组（三个直径12mm压阻式传感器、主板）的完整性，确保传感器无损坏、线路连接正常；准备科研终端、云端平台账号，完成设备与终端、平台的前期绑定。
-
安装与定位：将三个压阻式传感器精准贴合人体桡动脉寸、关、尺三部位置，固定牢固，确保传感器与皮肤接触良好，无松动；连接主板与通讯模块，根据科研场景选择合适的通讯方式（欣仰邦远程医疗协议接口、RS485、以太网/4G/MQTT），配置通讯协议（SIYBTM、MODBUS）参数。
-
调零与校准：根据科研需求，选择硬件调零或指令调零模式，完成设备调零操作，消除零点漂移误差；启动采集功能，测试三通道脉搏波、静态压力、心电信号的采集效果，校准采样精度与数据一致性，确保采集数据符合科研要求。
-
系统调试：启动整套系统，测试数据采集、传输、存储、分析功能，排查通讯中断、数据丢失、波形异常等故障；调试科研终端软件，确保数据导出、波形分析等功能正常，适配科研人员的使用需求；完成多组测试，确认系统稳定运行后，投入科研实验使用。
7.2 日常运维
-
定期检查：每周检查三个压阻式传感器的清洁度与完整性，清理传感器表面污渍，确保采集精度；检查线路连接状态，避免线路松动、破损影响数据采集与传输；检查主板运行状态，及时发现并处理硬件故障。
-
调零维护：根据实验频率，定期进行调零操作（建议每次实验前完成调零），确保数据采集的准确性；若出现数据漂移，及时通过硬件或指令调零模式校准，记录调零参数，便于后续实验对比。
-
数据管理：定期对云端平台与科研终端的实验数据进行备份，分类整理实验数据，确保数据安全性与可追溯性；及时清理无效数据，优化存储空间，便于科研人员快速检索与分析数据，适配科研数据管理规范。
-
软件升级：定期对采集端固件、传输软件、云端平台软件、科研终端软件进行升级，优化功能、修复漏洞，提升系统稳定性与兼容性；同步优化通讯协议适配性，确保与科研设备、分析软件的协同工作，适配科研技术升级需求。
-
故障处理：当设备出现故障（如采集信号异常、通讯中断、调零失效），先检查传感器佩戴、线路连接、通讯参数配置情况；若无法解决，联系运维人员进行专业维修，确保设备尽快恢复正常运行，减少对科研实验的影响；针对信号干扰问题，可优化采集环境，减少工频与肌电干扰。
八、方案总结
本数字健康科学中医脉象在线监测方案，以中医“寸、关、尺”三部切脉理论为核心，依托三通道压阻式脉搏采集模组，实现脉搏波、静态压力、心电信号的同步采集，严格遵循给定所有技术参数，支持硬件调零与指令调零，适配指定通讯方式与协议，精准满足高校、科研机构的中医脉象数字化研究需求。
方案采用三个直径12mm压阻式传感器与主板一体化设计，具备科研级采集精度、多信号同步采集、通讯兼容灵活、易调试、实用性强等核心优势，已在高校和科研机构广泛应用，可支撑中医脉象客观化研究、算法开发、医疗器械研发、教学实训等多种场景。通过本方案，可实现中医脉象的数字化采集与分析，推动中医脉诊与现代数字健康技术的深度融合，为中医现代化研究提供可靠的硬件支撑与数据链路，助力数字健康科学与中医药领域的科研创新与发展。
