联网医疗RPM远程患者脉搏、心音、心电监测

时间：2026-04-17 涉川

一、方案概述

本方案聚焦联网医疗RPM（远程患者监测）场景，针对远程慢病管理、术后康复监护、居家健康监测等核心需求，推出一款集成桡动脉、颈动脉、心音、心电四通道信号采集于一体的生理信号采集传感器设备。该设备可同步采集人体四大核心生理信号，支持直接与计算机连接，凭借体积小巧、使用便捷的核心特点，可广泛适配基于计算机开发的多生理参数分析系统，为医疗机构、社区卫生服务中心、居家患者提供精准、实时的远程生理信号监测支撑。

方案严格遵循给定的电气参数、传感器性能参数，依托指定通讯方式与协议，实现生理信号的精准采集、稳定传输、云端分析与远程管控，构建“采集-传输-分析-应用”全链路RPM远程监测体系，助力医疗资源优化分配，提升远程患者监测效率，降低住院率，实现对患者生理状态的实时追踪与及时干预，契合远程患者监护的核心目标与发展趋势。

二、系统总体架构

系统采用“四通道采集端—信号处理端—通讯传输端—云端平台—终端应用”五层架构，深度适配RPM远程患者监测场景，依托指定通讯方式与协议，实现桡动脉、颈动脉、心音、心电四大生理信号从采集、处理、传输到分析应用的全链路闭环，确保数据采集的同步性、传输的稳定性与分析的专业性，兼顾医疗级精度与便捷性：

四通道采集端：核心为生理信号采集传感器，集成桡动脉、颈动脉、心音、心电四个采集通道，同步捕捉人体桡动脉脉搏、颈动脉脉搏、心音振动及心电生物电信号，其中心电信号通过体表电极捕捉心肌细胞兴奋产生的微弱电压信号，心音信号通过专用传感器捕捉心脏机械运动产生的振动信号，脉搏信号通过压阻式传感捕捉动脉搏动，确保信号采集的全面性与精准性。
信号处理端：集成于设备内部，负责对四个通道采集的原始生理信号进行放大、滤波、基线校正、降噪处理，通过高精度AD转换将模拟信号转化为数字信号，严格匹配各通道采样频率、精度等参数，消除环境干扰、肌电干扰等影响，确保输出数据的准确性与可靠性，为后续传输与分析提供高质量数据基础。
通讯传输端：集成多通讯接口，严格支持欣仰邦远程医疗协议接口、RS485、以太网/4G/MQTT多种通讯方式，兼容SIYBTM、MODBUS国际协议，实现处理后的数字信号实时上传至云端平台，同时支持直接与计算机连接传输数据，适配居家、社区、医疗机构等不同网络环境，采用端到端加密技术，保障患者隐私数据安全，符合医疗数据合规要求。
云端平台：具备RPM远程监测核心功能，包括多通道生理数据存储、实时波形显示、特征提取、异常预警、设备管理、权限管控等，可对接医疗机构电子健康记录（EHR）系统，自动更新患者健康档案；内置AI预警算法，通过机器学习识别心电、脉搏、心音异常数据，触发分级警报，助力医护人员快速响应，同时支持数据长期追溯与多维度分析。
终端应用：涵盖医护PC端、患者移动端、社区医疗终端，医护人员可通过终端实时查看患者四通道生理数据、波形分析报告，接收异常预警，远程调整监护方案；患者可通过移动端查看自身健康数据，接收健康提示，实现自我健康管理；社区医疗终端可批量管理辖区患者，完成数据汇总与初步筛查。

三、核心硬件：四通道生理信号采集传感器

3.1 核心设计亮点

四通道集成设计，信号采集全面：同步采集桡动脉、颈动脉、心音、心电四大生理信号，可同时获取患者脉搏、心脏电活动、心脏机械振动等核心健康指标，为远程诊断、健康评估提供多维度数据支撑，避免单一信号监测的局限性，契合多生理参数同步监测的临床需求。
体积小巧，使用便捷：设备整体设计紧凑，体积小巧，便于患者居家佩戴、携带，操作流程简单，无需专业医护人员协助，患者可自行完成佩戴与数据采集，降低远程监测的操作门槛，提升患者使用依从性，适配居家RPM监测场景。
多场景适配，兼容性强：支持直接与计算机连接，可广泛应用于基于计算机开发的多生理参数分析系统，同时适配欣仰邦远程医疗协议接口、RS485等多种通讯方式，兼容SIYBTM、MODBUS国际协议，可快速对接云端平台、医疗机构系统、社区医疗设备，通用性强。
精准采集，性能稳定：严格遵循给定传感器性能参数，心电、脉搏、心音采集精度高、分辨率高，支持幅度多级调整，可精准捕捉生理信号的细微变化，设备功耗控制在50mA，续航稳定，满足长时间远程监测需求，经过标准化测试，性能可靠。
灵活可调，适配多样需求：心音、桡动脉、颈动脉通道支持0-31级幅度调整，可根据患者体质、监测场景灵活调节，确保采集信号清晰，适配不同年龄段、不同身体状态的患者监测需求，提升监测数据的适用性。

3.2 核心技术参数

参数类别	具体参数	参数说明
电气参数	功耗	50mA，低功耗设计，保障设备长时间稳定运行，适配居家、户外等远程监测场景
心电传感器参数	量程	0-4mV，适配人体心电信号的微弱幅值范围，精准捕捉心肌电活动信号，符合人体心电信号的常规幅值区间
	精度	1%，高测量精度，确保心电信号采集的准确性，满足医疗级监测要求
	分辨率	5uV，高分辨率，可捕捉心电信号的细微变化，助力异常心电特征识别
	采样频率	200Hz，稳定采样，可完整还原心电波形，满足临床心电监测与分析需求
	采集原理	通过体表电极捕捉心肌细胞兴奋时产生的微弱生物电信号，经放大处理后输出，避免外界电磁干扰
心音传感器参数	频率响应	1-1500Hz，覆盖人体心音及相关杂音的频率范围，可精准捕捉心音细微变化与异常杂音，适配心音临床分析需求
	采集频率	1K-4KHz，可灵活调节，确保心音信号采集的完整性与清晰度，适配不同监测精度需求
	采样精度	10位，保障心音信号采集的分辨率，可还原心音波形的细节特征
	幅度调整	0-31级，可根据患者体型、心音强度灵活调节，确保采集信号质量
	采集原理	通过专用传感器捕捉心脏及大血管机械运动产生的振动信号，经滤波、放大处理后输出，可有效抑制环境噪声干扰
桡动脉、颈动脉传感器参数	幅度调整	0-31级，可根据动脉搏动强度灵活调节，适配不同患者的脉搏特征
	采样频率	200Hz，稳定采集脉搏波形，可捕捉脉搏波的峰值、脉宽等核心特征，用于心血管健康评估
	采样精度	10位，确保脉搏信号采集的准确性，可还原脉搏波的细微变化，助力脉搏异常识别
	采集原理	通过压阻式传感技术捕捉桡动脉、颈动脉的搏动压力变化，转化为电信号后输出，适配无创脉搏监测需求
通讯参数	通讯方式	欣仰邦远程医疗协议接口、RS485、以太网/4G/MQTT，多方式适配不同网络环境，支持远程传输与本地计算机连接
通讯参数	通讯协议	SIYBTM、MODBUS国际协议，保障与云端平台、医疗机构系统、科研分析设备的稳定兼容与数据互通
核心特性	设备特点	体积小巧、使用方便，四通道同步采集，可直接与计算机连接，适配多生理参数分析系统

四、软硬件设计

4.1 硬件设计

硬件设计以“医疗级精准采集、便捷操作、稳定传输、低功耗”为核心，严格遵循给定技术参数，结合RPM远程监测需求，集成四通道采集、信号处理、通讯传输、电源供给全模块，确保各环节协同工作，适配居家、社区、医疗机构等多场景远程监测，同时融入抗干扰设计，提升信号采集质量。

四通道采集单元：集成心电、心音、桡动脉、颈动脉四个采集模块，心电采集采用体表电极设计，捕捉0-4mV微弱心电信号，精度达1%、分辨率5uV，采样频率200Hz；心音采集采用高灵敏度振动传感器，频率响应1-1500Hz，采集频率1K-4KHz，10位采样精度，支持0-31级幅度调整；桡动脉、颈动脉采集采用压阻式传感器，200Hz采样频率、10位采样精度，支持0-31级幅度调整，同步捕捉四大生理信号，确保采集全面、精准。
信号处理单元：集成低噪声放大电路、多阶滤波模块、10位AD转换模块，对四个通道的原始信号进行放大、降噪、基线校正处理，去除工频干扰、肌电干扰、环境噪声等影响，确保信号质量；针对心电信号的微弱特性，采用屏蔽电缆传输，进一步降低干扰，同时匹配各通道采样频率与精度参数，将模拟信号转化为标准化数字信号，为传输与分析奠定基础。
通讯单元：集成多通讯接口，严格支持欣仰邦远程医疗协议接口、RS485、以太网/4G/MQTT多种通讯方式，兼容SIYBTM、MODBUS国际协议，实现数字信号向云端平台的远程传输，同时支持USB接口直接连接计算机，传输实时生理数据；通讯链路采用抗干扰设计与数据加密技术，确保数据传输稳定、无丢包、无延迟，保障患者隐私数据安全，符合HIPAA等医疗数据合规要求。
控制单元：采用低功耗MCU作为核心控制模块，协调四通道同步采集、信号处理、通讯传输等功能，优化电源管理，将设备功耗控制在50mA，保障设备长时间稳定运行，适配居家患者长时间监测需求；同时集成按键与指示灯，方便患者操作与查看设备运行状态，提升使用便捷性。
电源单元：采用安全、稳定的供电方案，支持充电式锂电池供电，适配低功耗设计，续航能力强，同时具备过充、过放保护功能，延长设备使用寿命；电源接口设计便捷，便于患者日常充电，适配居家、户外等移动监测场景。

4.2 软件设计

软件设计围绕“RPM远程监测、精准采集、便捷分析、安全传输”核心需求，适配硬件参数与通讯要求，贴合医护人员、患者、社区医疗工作者的使用习惯，支持数据采集、传输、分析、预警、管理全流程，同时融入智能算法，提升远程监测的智能化水平。

采集端固件：控制四通道采集模块同步启动/停止采集，精准匹配各通道采样频率、精度、幅度调整等参数；支持心电、心音、脉搏信号的同步采集与初步处理，去除无效干扰信号；控制通讯模块，实现数据向云端平台的远程传输与计算机的本地传输；具备设备自检、参数校准功能，确保设备运行稳定，采集数据准确；支持幅度调整参数的手动与自动调节，适配不同患者需求。
传输软件：适配SIYBTM、MODBUS国际协议，支持欣仰邦远程医疗协议接口、RS485、以太网/4G/MQTT等通讯方式的灵活切换，根据监测场景选择最优传输模式；采用端到端加密算法，对传输的生理数据进行加密处理，保障患者隐私与数据安全；具备数据重传机制与本地缓存功能，当网络中断时，可暂存数据，待网络恢复后自动同步至云端，避免数据丢失；支持多通道数据同步传输，确保四大生理信号的时序一致性，便于后续联动分析。
云端平台软件：采用模块化设计，包含数据接收、存储、分析、预警、设备管理、权限管控等核心模块；兼容指定通讯协议与方式，可快速接收来自采集设备的四通道生理数据，实现数据长期留存与历史追溯，支持按患者、时间、信号类型等维度检索数据；内置生理信号分析算法，可提取心电心率、脉搏频率、心音特征等核心参数，生成专业分析报告；集成AI异常预警系统，可设置心电、脉搏、心音异常阈值，当检测到异常数据时，通过终端推送、短信等方式提醒医护人员与患者，实现快速干预；支持设备远程管理，可远程配置采集参数、查看设备运行状态、排查通讯故障，同时可对接医疗机构EHR系统，实现患者健康档案自动更新。
终端软件：
1. 医护端：部署于医疗机构，支持实时查看患者四通道生理波形、核心参数与分析报告，接收异常预警，可批量管理患者、录入诊疗建议，远程调整监护方案，提升远程诊疗效率，优化医护工作流程。
2. 患者端：通过手机APP实现，支持查看自身实时生理数据、历史记录与分析报告，接收异常提醒与健康建议，可将数据分享给医护人员，实现自我健康管理，提升患者参与度。

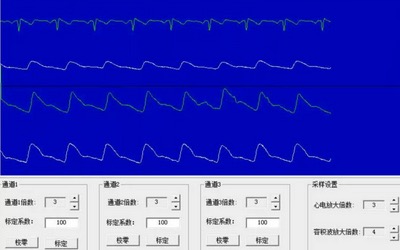

3. 计算机端：支持通过USB接口直接连接采集设备，实时查看、存储、分析四通道生理信号，适配基于计算机开发的多生理参数分析系统，可导出原始数据与波形图，用于科研、教学或临床辅助分析。
4. 社区医疗端：支持批量管理辖区内居家患者，查看患者监测数据，完成初步健康筛查，及时发现异常并对接上级医疗机构，提升社区医疗服务能力。

五、系统核心优势

四通道同步采集，数据维度全面：同步采集桡动脉、颈动脉、心音、心电四大生理信号，可同时获取患者心血管系统的核心健康指标，为远程诊断、健康评估提供多维度数据支撑，避免单一信号监测的局限性，助力医护人员全面掌握患者生理状态，提升远程监测的专业性。
医疗级采集精度，数据可靠：严格遵循给定参数，心电精度1%、分辨率5uV，心音、脉搏10位采样精度，各通道采样频率、幅度调整适配临床监测需求，可精准捕捉生理信号的细微变化，经过标准化测试，数据准确性符合医疗级要求，为远程诊疗提供可靠依据。
体积小巧、使用便捷，适配居家RPM场景：设备设计紧凑、体积小巧，便于患者居家佩戴、携带；操作流程简单，无需专业医护人员协助，患者可自行完成佩戴、采集与数据传输，提升患者使用依从性，适配居家慢病管理、术后康复等远程监测场景。
通讯兼容灵活，多场景适配：支持欣仰邦远程医疗协议接口、RS485、以太网/4G/MQTT多种通讯方式，兼容SIYBTM、MODBUS国际协议，可快速对接云端平台、医疗机构系统、社区医疗设备与计算机分析系统；支持远程传输与本地连接，适配居家、社区、医疗机构等不同网络环境，通用性强，可大规模部署。
全链路RPM闭环，智能化程度高：构建“采集-传输-分析-预警-干预”全链路远程监测体系，云端平台集成AI异常预警、数据追溯、设备管理功能，可实现异常数据快速提醒、远程参数配置，助力医护人员及时干预，降低患者住院风险，提升远程医疗服务效率，契合RPM远程患者监护的发展趋势。
低功耗、高稳定，适配长时间监测：设备功耗控制在50mA，低功耗设计保障长时间稳定运行，可满足患者24小时连续监测需求；硬件集成度高，抗干扰能力强，在不同环境下均可稳定采集数据，提升远程监测的可靠性。

六、典型应用场景

居家慢病远程监护：针对高血压、冠心病、心律失常等慢病患者，居家佩戴设备，同步采集桡动脉、颈动脉、心音、心电信号，通过以太网/4G、欣仰邦远程医疗协议接口将数据实时同步至医护端，医护人员可远程监测患者心血管状态，及时发现异常并调整诊疗方案，患者可通过移动端查看自身健康数据，实现居家自我健康管理，降低慢病急性发作风险。
术后康复远程监测：心血管疾病、心脏手术等术后患者，出院后居家佩戴设备，监测术后生理信号变化，数据同步至医护端，医护人员可远程评估患者康复状态，调整康复方案，减少患者复诊次数，提升术后康复效率，同时降低医疗成本。
社区医疗健康筛查：社区卫生服务中心批量部署设备，为辖区内老人、慢病高危人群提供免费生理信号筛查服务，通过RS485或以太网将数据集中上传至社区医疗平台，医护人员可快速完成筛查，建立健康档案，实现慢病早发现、早干预，优化社区医疗资源分配。
远程诊疗辅助：偏远地区患者通过4G/MQTT通讯方式，将四通道生理数据传输至上级医院，上级医护人员结合数据与分析报告，为患者提供远程诊疗建议，提升医疗资源利用率，缩小区域医疗差距；同时可通过USB接口将数据传输至计算机，进行深度分析，辅助临床诊断。
多生理参数分析系统适配：作为核心采集设备，可直接与计算机连接，适配基于计算机开发的多生理参数分析系统，用于医学科研、临床教学、医疗器械研发等场景，为相关研究与教学提供精准的多通道生理数据支撑，推动远程医疗技术与多生理参数分析技术的融合发展。

七、部署与运维

7.1 部署流程

设备准备：检查四通道采集传感器的完整性，确保各采集通道、通讯接口、电源接口无损坏；充电至满电状态，确保设备正常工作；准备计算机、云端平台账号，完成设备与终端、平台的前期绑定。
佩戴与定位：指导患者将设备佩戴在合适位置，确保心电电极、心音传感器、脉搏传感器与皮肤接触良好，桡动脉、颈动脉传感器精准贴合对应动脉位置，固定牢固，避免松动影响采集精度；针对不同患者体型，调整传感器幅度至合适档位。
连接与配置：根据监测场景，选择合适的通讯方式（欣仰邦远程医疗协议接口、RS485、以太网/4G/MQTT），配置通讯协议（SIYBTM、MODBUS）参数；如需本地分析，通过USB接口连接计算机，安装对应驱动与分析软件；完成设备与云端平台的绑定，测试数据传输是否正常。
参数校准与调试：启动设备，测试四通道信号采集效果，校准采样精度、幅度调整等参数，确保采集信号清晰、数据准确；调试云端平台与终端软件，确保实时数据显示、分析、预警功能正常；对患者进行简单操作培训，讲解设备使用方法、注意事项与异常情况处理方式。

7.2 日常运维

定期检查：每周检查设备外观、采集传感器、通讯接口、线路的完整性，清理传感器表面污渍，确保采集精度；检查设备电量，及时充电，避免因电量不足影响监测；检查通讯链路连接状态，避免接触不良导致数据传输异常。
参数维护：根据患者体质变化与监测需求，定期调整心音、脉搏通道的幅度调整档位；定期校准采集精度，确保数据准确性；每季度检查通讯参数配置，确保与云端平台、计算机系统的兼容性。
数据管理：定期对云端平台与计算机的监测数据进行备份，分类整理数据，确保数据安全性与可追溯性；及时清理无效数据，优化存储空间，便于医护人员、科研人员快速检索与分析数据，符合医疗数据管理规范。
软件升级：定期对采集端固件、传输软件、云端平台软件、终端软件进行升级，优化功能、修复漏洞，提升系统稳定性与兼容性；同步优化AI预警算法与通讯协议适配性，确保与各类对接设备、平台的协同工作，适配远程医疗技术的发展需求。
故障处理：当设备出现故障（如采集信号异常、通讯中断、电量异常），先检查佩戴是否正确、线路是否完好、通讯参数是否配置正确、传感器是否清洁；若无法解决，联系运维人员进行专业维修，确保设备尽快恢复正常运行，减少对远程监测的影响；针对信号干扰问题，可优化采集环境，减少工频与肌电干扰。

八、方案总结

本联网医疗RPM远程患者脉搏、心音、心电监测方案，以四通道生理信号采集传感器为核心，严格遵循给定的电气参数、传感器性能参数，依托欣仰邦远程医疗协议接口等指定通讯方式与SIYBTM、MODBUS国际协议，构建了“采集-传输-分析-预警-干预”全链路RPM远程监测体系，实现桡动脉、颈动脉、心音、心电四大生理信号的同步、精准采集与远程传输。

方案具备四通道同步采集、医疗级精度、体积小巧、使用便捷、通讯兼容灵活、智能化程度高、低功耗稳定等核心优势，可直接与计算机连接，广泛适配基于计算机开发的多生理参数分析系统，适用于居家慢病监护、术后康复监测、社区健康筛查、远程诊疗辅助等多种RPM场景，已通过标准化测试，性能可靠。

通过本方案，可实现患者生理信号的远程实时监测，助力医护人员及时掌握患者健康状态，快速干预异常情况，优化医疗资源分配，降低住院率，提升远程医疗服务效率；同时为患者提供便捷的自我健康管理工具，提升患者健康素养，推动联网医疗RPM远程监测技术的规范化、智能化发展，为远程医疗事业提供可靠的硬件支撑与数据链路。
