    集成式开路气体分析 CO₂/H₂O 通量测量
    时间：2026-04-24 涉川

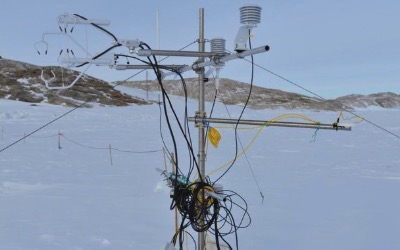

    一、方案介绍

    本方案采用集成式开路（Open-Path）一体化探头，将三维超声风速仪 + CO₂/H₂O 红外气体分析仪高度集成在同一空间位置，基于涡度协方差（Eddy Covariance） 原理，原位、无采样、无管路、高频测量大气湍流中的CO₂通量、水汽（H₂O）通量、显热 / 潜热通量、动量通量，实现生态系统与大气间碳、水、能量交换的长期连续观测。

    系统为全集成一体化结构，无分离探头、无时延误差、无管路吸附损耗，配合低功耗供电、边缘实时解算、4G / 北斗远程传输与云平台管理，构成高精度、高可靠、免维护、全天候的碳水通量监测体系，广泛用于森林、农田、湿地、草地、城市绿地、蓝碳生态系统的碳汇核算、水循环监测、生态评估与双碳科研，是全球 FLUXNET/ChinaFLUX 标准观测方案。

    二、监测目标

    1. 一体化原位、同步测量三维风速（U/V/W）、CO₂摩尔分数、H₂O 摩尔分数、超声虚温。
    2. 高频在线解算：CO₂通量、水汽通量、潜热通量、显热通量、摩擦风速等通量产品。
    3. 实现7×24h 无人值守、长期稳定观测，数据完整率≥95%。
    4. 适配野外 **-40℃~+60℃、雨雪、高湿、多尘、强辐射 ** 恶劣环境。
    5. 输出符合FLUXNET/ChinaFLUX标准的通量数据，直接用于碳汇核算与科研论文。
    6. 建立长时序碳水通量数据库，支撑双碳目标、生态修复、水资源管理决策。
    7. 设备近乎免维护，适合偏远台站、高原、荒漠、湿地长期运行。


    三、需求分析

    3.1 传统通量监测痛点

    1. 分体式探头时延误差大：风速仪与气体分析仪分离，不同空间采样，造成通量低估。
    2. 管路损耗与滞后：闭路式抽气管路水汽吸附、延迟，无法真实反映湍流脉动。
    3. 维护量大：泵、滤膜、干燥管频繁更换，野外运维成本极高。
    4. 时滞校正复杂：分体系统必须做时间延迟校正，引入误差与不确定性。
    5. 环境适应性差：结露、污染、高低温导致漂移，数据质量不可控。

    3.2 刚性需求

    1. 集成一体化同轴观测：风速与气体同点测量，无时差、无空间误差。
    2. 开路无采样：无泵、无管路、无吸附、无延时，通量最真实。
    3. 高频响应：10~20Hz采样，满足涡度协方差要求。
    4. 抗污染、防结露：光学窗温控 / 自清洁，适应雨雪多尘环境。
    5. 低功耗、太阳能长续航：满足野外无电无网长期运行。
    6. 在线通量解算：边缘端直接输出标准通量结果，无需后处理。


    四、监测方法

    1. 监测方式

      集成式开路一体化探头，同轴同空间测量风速脉动 + 浓度脉动。
    2. 核心监测指标
      • 原始量：U/V/W 三维风速、CO₂、H₂O、超声虚温、气压
      • 通量量：FC (CO₂通量)、LE (潜热)、H (显热)、ET (蒸散)、NEE、GPP

    3. 布设规范
      • 安装高度：冠层上方 ≥ 2 倍冠层高度；平坦下垫面 ≥ 2m
      • 光路开阔、无遮挡、无热源、无污染源

    4. 采集与传输
      • 采样频率：10Hz
      • 通信：4G/NB-IoT/ 北斗
      • 供电：12V 太阳能 + 锂电池

    5. 质控流程

      自动 WPL 密度校正→谱校正→异常值剔除→插补→通量输出→远程质控


    五、应用原理

    1. 涡度协方差通量原理

      垂直风速脉动 w' 与气体浓度脉动 c' 的协方差，即为通量：


      Fc​=w′c′

      直接得到单位时间单位面积通过的CO₂通量、水汽通量。

    2. 集成一体化同轴原理

      三维超声路径与红外气体光路完全重合，同一空气微团同时被风速与气体测量，无空间分离误差、无时延、无需时滞校正，通量精度最高。

    3. 开路 NDIR 红外原理

      红外光源→开放气路→特征波长被 CO₂(4.26μm)/H₂O (2.6μm) 吸收→探测器测量光强衰减→按朗伯 - 比尔定律反演浓度。

    4. WPL 密度校正

      自动完成温压脉动引起的空气密度变化校正，输出真实通量。



    六、功能特点

    1. 真正一体化集成探头

      三维超声 + CO₂/H₂O 分析仪同轴共体，无分体、无时延、无空间误差，全球通量网主流方案。

    2. 开路无泵无管路

      零吸附、零损耗、零滞后，测量最真实，免泵免滤免维护。

    3. 高频高精度

      10Hz 同步采样，噪声低、稳定性优，满足涡度协方差最高要求。

    4. 抗结露抗污染

      光学窗恒温加热、防污设计，适应高湿、多雨、多尘环境。

    5. 边缘在线通量解算

      实时输出FC、LE、H、ET、NEE等标准产品，本地解算不掉网。

    6. 低功耗宽温

      整机功耗低，-40℃~+60℃稳定工作，适合极端野外环境。

    7. 标准数据输出

      兼容 EddyPro、SmartFlux、FluxSuite，直接接入 FLUXNET/ChinaFLUX。



    七、硬件清单（单站标准配置）

    1. 集成式开路 CO₂/H₂O 通量一体化探头（超声 + 气体分析仪一体）
    2. 数据采集与通量解算单元（含实时 EC 解算）
    3. 大气压力传感器
    4. 太阳能供电套装（光伏板 + 温控锂电池）
    5. 一体化安装支架与抱箍
    6. 野外防水防护箱
    7. 远程传输模块（4G / 北斗）
    8. 通量监测云平台（可视化、质控、报表）
    9. 校准工具包（选配）


    八、硬件参数（量程、精度）

    8.1 气体测量

    • CO₂ 量程：0~2000 μmol/mol
    • H₂O 量程：0~60 mmol/mol
    • 光程长：15.37 mm（行业标准）
    • 采样频率：10Hz
    • 工作温度：-40℃~+60℃
    • 防护等级：IP65

    8.2 风速测量

    • 风速量程：0~60 m/s，精度 ±0.05 m/s
    • 风向：0~359°，精度 ±3°
    • 超声虚温：-50~+60℃

    8.3 通量输出

    • CO₂通量精度：≤0.05 mg/m²/s
    • 水汽通量精度：≤0.1 W/m²
    • 数据完整率：≥95%
    • 供电：DC 12V，平均功耗 ≤5W


    九、方案实现

    9.1 实施流程

    1. 现场勘查：下垫面类型、通量脚高度、开阔度、供电通信。
    2. 安装架设：
      • 安装通量塔与一体化探头，水平正北校准
      • 光路无遮挡、远离热源与污染源
      • 接太阳能、防护箱、通信模块

    3. 系统调试：
      • 方位校准、水平校准
      • 通信配置、10Hz 采样、通量解算使能
      • 零点 / 跨度检查（出厂预校准）

    4. 试运行：连续 72h 观测，检查稳定性、数据质量、远程传输。
    5. 正式运行：自动采集、自动解算、自动上传、远程运维。
    6. 日常维护：定期擦拭光学窗，年度复核校准。

    9.2 安装要点

    • 一体化探头水平、正北、同轴
    • 远离树木、建筑、铁塔引起的湍流区
    • 光学窗保持清洁，冬季防积雪覆盖


    十、数据分析

    1. 原始脉动数据：U/V/W、CO₂、H₂O、Ts 时序与统计。
    2. 通量产品：FC、LE、H、ET、NEE、GPP 小时 / 日均 / 月均。
    3. 质量控制：异常值剔除、插补、稳态测试、积分相关性检验。
    4. 碳水耦合分析：碳吸收与水汽蒸腾耦合关系、水分利用效率 WUE。
    5. 季节动态：生育期、固碳峰值、蒸散规律、环境驱动因子。
    6. 报告输出：通量月报、碳汇核算报告、数据质量评估报告。


    十一、预警决策

    11.1 预警体系

    等级
    颜色
    触发条件
    处置
    蓝色
    信号偏低 / 窗污染
    清洁光学窗

    黄色
    数据异常 / 波动大
    核查水平、方位、供电

    橙色
    通量突变 / 离线
    远程诊断、现场检修

    红色
    极端浓度 / 断电
    应急运维、系统重启


    11.2 决策输出

    • 运维工单：清洁、校准、故障定位
    • 通量质量评级：可用 / 可疑 / 不可用
    • 碳汇 / 蒸散评估报告、生态调控建议


    十二、方案优点

    1. 一体化同轴最准：无分离、无时延、无空间误差，通量精度行业最高。
    2. 开路无维护最简：无泵无滤无管路，几乎零维护，野外首选。
    3. 在线解算最省心：直接出标准通量结果，不用后处理。
    4. 全天候最稳：宽温、防露、抗污，极端环境不掉链。
    5. 双碳最直接支撑：数据可直接用于碳汇核算、碳交易、科研发表。
    6. 全网兼容最通用：FLUXNET/ChinaFLUX 标准配置，对接所有平台。


    十三、应用领域

    1. 生态系统碳汇监测：森林、农田、草地、湿地、荒漠
    2. 蓝碳监测：红树林、盐沼、滨海湿地
    3. 农业节水：蒸散 ET、作物水分利用效率、精准灌溉
    4. 城市生态：绿地碳汇、热岛、碳水通量
    5. 双碳科研与核算：碳源汇、气候变化、生态评估
    6. 通量网络：国家通量站、区域观测网、长期生态站


    十四、效益分析

    1. 科研效益：高质量通量数据，支撑高水平 SCI 论文与重大项目。
    2. 经济效益：免维护降低年运维成本70%+，故障率极低。
    3. 双碳效益：精准碳汇数据，支撑碳交易、生态补偿、减排核算。
    4. 管理效益：全自动无人值守，远程监管，提升生态治理数字化水平。


    十五、国标规范

    1. GB/T 34286-2017 温室气体二氧化碳测量
    2. GB/T 32150-2015 温室气体排放核算通则
    3. ChinaFLUX 通量观测技术规范（涡度协方差法）
    4. FLUXNET 全球通量网数据质量标准
    5. GB/T 35221-2017 地面气象观测规范 风向风速


    十六、参考文献

    [1] 集成式开路 CO₂/H₂O 通量仪产品手册

    [2] 涡度协方差通量观测技术指南，ChinaFLUX, 2020

    [3] GB/T 34286-2017, 温室气体二氧化碳测量

    [4] Integrated open-path eddy covariance system for carbon and water flux measurement, Agricultural and Forest Meteorology, 2022

    [5] 开路式通量系统在生态碳汇监测中的应用 [J]. 生态学报，2024


    十七、案例分享

    案例 1：南方森林碳通量长期监测

    • 方案：集成式开路通量站，10Hz 观测，全年无人值守。
    • 效果：数据完整率96%，精准获取 NEE/GPP/ET，支撑 3 篇 SCI，纳入国家森林碳汇数据库。

    案例 2：西北旱作农田碳水通量观测

    • 方案：一体化探头 + 太阳能，监测作物固碳与水分利用效率。
    • 效果：揭示不同灌溉模式下WUE 提升 18%，为精准节水灌溉提供关键数据。

    案例 3：滨海红树林蓝碳通量监测

    • 方案：抗湿抗污集成式开路系统，潮汐区长期观测。
    • 效果：获取潮汐影响下碳通量特征，蓝碳核算精度显著提升，通过国家级生态修复验收。
