    三维风速与声温测量
    时间：2026-04-24 涉川
    一、方案介绍

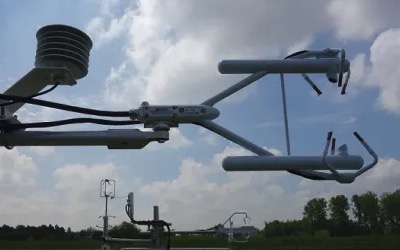

    本方案采用一体化三维超声波风速风向仪，同步高精度测量三维风速（U/V/W）、合成风速、水平风向、垂直风向、超声波虚温，实现湍流风场、热通量、动量通量、大气稳定度等关键气象与生态参数实时监测。系统以超声波时差法为核心，无机械转动部件，具备宽温、低功耗、抗恶劣环境能力，可与 CO₂/H₂O 分析仪、辐射传感器、土壤传感器组合，构成通量观测、气象监测、风场诊断、工程安全一体化测量体系，广泛用于生态通量站、气象站、桥梁机场、风电、城市环境、科研观测等场景。

    二、监测目标

    1. 同步测量 三维风速 (U/V/W)、合成风速、水平风向、垂直风向、超声虚温。
    2. 提供 10Hz 高频脉动数据，满足涡度协方差通量观测要求。
    3. 长期稳定获取风场与温度信息，支撑大气湍流、热通量、边界层研究。
    4. 实现 -40℃~+80℃ 极端环境下 7×24 小时无人值守运行。
    5. 输出标准化数据，接入气象平台、通量网、数字城市、工程监控系统。
    6. 对 大风、阵风、风切变、高温、低温 等实现自动预警。
    7. 建立长时序风温数据库，用于气候分析、风资源评估、安全研判。


    三、需求分析

    3.1 传统监测痛点

    1. 机械风杯 / 风向标易磨损、结冰卡死、响应慢。
    2. 普通设备只能测水平风，无法获取 三维风速与垂直气流。
    3. 温度监测滞后，无法同步获取超声虚温用于通量计算。
    4. 分体式设备存在空间错位与时延误差，通量计算不准。
    5. 野外高低温、高湿、高盐、多尘环境下稳定性差。
    6. 布线复杂、功耗高、维护量大，不适合偏远站点。

    3.2 刚性应用需求

    1. 三维风场 + 声温同步测量：支持通量、湍流、风切变监测。
    2. 无运动部件、免维护：适合长期野外无人值守。
    3. 高频输出（10Hz）：满足科研级通量观测需求。
    4. 全金属结构、IP66：抗结冰、抗腐蚀、抗雷击、抗震动。
    5. 标准协议输出（RS485/MODBUS）：易接入采集器与平台。
    6. 低功耗、太阳能供电：无电区域可长期运行。


    四、监测方法

    1. 布点方式
      • 通量塔 / 气象塔：安装高度满足观测要求（冠层上方 ≥2 倍高度）。
      • 桥梁 / 机场 / 边坡：按风险点位网格化布设。
      • 要求：开阔无遮挡、远离热源与紊流区、正北校准。

    2. 监测要素
      • 三维风速：U、V、W
      • 风速、风向、垂直风向
      • 超声虚温（声学温度）

    3. 采集频率
      • 常规：1 次 / 秒
      • 通量 / 湍流：10Hz 高频采集

    4. 通信与供电
      • 输出：RS485 + MODBUS-RTU
      • 供电：DC 9–24V，野外配太阳能 + 锂电池



    五、应用原理

    1. 超声波时差法测风原理

      三对超声换能器往返测量声波传播时间差 → 计算 X/Y/Z 三轴风速 → 矢量合成得到总风速与风向。

    2. 超声虚温测量原理

      声波在空气中的传播速度与热力学温度直接相关，通过声速反演 超声虚温，无辐射误差、响应极快。

    3. 三维湍流与通量原理

      垂直风速脉动 W′ 与温度、气体浓度脉动耦合，可直接计算 动量通量、感热通量，是通量观测的核心仪器。

    4. 无机械磨损原理

      全固态结构，无转动部件，不受风沙、结冰、震动影响。



    六、功能特点

    1. 真正三维风场测量

      输出 U/V/W 三轴风速 + 水平 / 垂直风向，完整反映湍流与风切变。
    2. 同步超声虚温

      快速响应温度脉动，可直接用于热通量、边界层、通量计算。
    3. 无机械部件、免维护

      抗沙尘、抗结冰、抗腐蚀，寿命比机械式高 3~5 倍。
    4. 高频 10Hz 输出

      满足科研、通量、湍流、风工程高精度需求。
    5. 极宽温工作

      -40℃~+80℃，IP66，适合高原、荒漠、沿海、高寒区域。
    6. 标准 MODBUS 协议

      直接接入气象站、数据采集器、PLC、云平台。
    7. 低功耗

      平均功耗约 2W，适合太阳能长期值守。


    七、硬件清单（单站标准配置）

    1. 三维超声波风速风向仪（含声温测量）
    2. 安装固定支架（含抱箍 / 螺栓）
    3. 防水通信线缆
    4. 数据采集终端（可选）
    5. 太阳能供电套装（野外可选）
    6. 防水防护箱
    7. 云平台 / 上位机软件


    八、硬件参数（量程、精度）

    8.1 风速风向

    • 合成风速：0～60m/s
    • 精度：±(0.5+3%FS)
    • 分辨率：0.01m/s
    • 水平风向：0～359°，精度 ±3°
    • 垂直风向：-90～90°，精度 ±3°
    • 三维风速：U/V/W：-60～60m/s

    8.2 超声虚温

    • 量程：-50℃～+60℃
    • 响应：快响应（湍流级）
    • 无辐射误差，适合通量观测

    8.3 电气与环境

    • 供电：DC 9–24V
    • 功耗：约 2W
    • 通信：RS485，MODBUS-RTU
    • 工作温度：-40℃～+80℃
    • 防护：IP66
    • 结构：全金属，无移动部件


    九、方案实现

    1. 现场勘察

      确定安装高度、开阔条件、方位、供电与通信。
    2. 设备安装
      • 固定支架，仪器0° 指向正北
      • 保证水平、无遮挡、远离紊流

    3. 接线
      • 红：电源 +
      • 黑：电源 -
      • 黄：485A
      • 蓝：485B

    4. 调试

      校准方位、水平、通信地址、波特率（默认 9600）。
    5. 运行

      高频采集、数据存储、远程上传、自动质控。
    6. 维护

      定期擦拭探头，除冰除雪，勿用硬物刮擦。


    十、数据分析

    1. 风场统计

      平均风速、最大阵风、风向频率、风玫瑰图。
    2. 三维湍流分析

      U/V/W 脉动、湍流强度、风切变、垂直气流。
    3. 温度分析

      声温时序、梯度、热通量、边界层特征。
    4. 通量计算

      感热通量、动量通量、摩擦风速（配合通量系统）。
    5. 预警统计

      大风、阵风、低温、高温、风切变事件统计。
    6. 报表

      气象月报、风资源评估、通量报告、安全分析报告。


    十一、预警决策

    11.1 四级预警

    • 蓝色：风速≥6 级，关注户外作业安全
    • 黄色：风速≥8 级，停止高空作业
    • 橙色：风速≥10 级，封闭桥梁 / 景区
    • 红色：风速≥12 级，紧急撤离避险

    11.2 专项预警

    • 大风 / 阵风预警
    • 风切变预警（机场 / 桥梁）
    • 强湍流预警
    • 超高温 / 超低温预警


    十二、方案优点

    1. 三维 + 声温一体：一台设备完成风场 + 温度全套监测。
    2. 无磨损、免维护：适合长期野外无人站。
    3. 高频高精度：满足科研与通量观测。
    4. 宽温强防护：-40~+80℃、IP66，极端环境可用。
    5. 易集成、易部署：标准 MODBUS，接入最快。
    6. 性价比极高：寿命长、运维少、稳定可靠。


    十三、应用领域

    1. 涡度协方差通量观测站
    2. 生态气象与边界层研究
    3. 桥梁 / 隧道 / 高速公路大风监测
    4. 机场风切变与低空安全
    5. 风力发电测风与风机控制
    6. 城市气象、环境监测、风场诊断
    7. 边坡、塔吊、高空作业安全预警
    8. 高原、高寒、沿海、荒漠恶劣环境气象站


    十四、效益分析

    1. 科研效益：高质量三维风温数据，支撑高水平论文。
    2. 经济效益：免维护，寿命长，降低总拥有成本。
    3. 安全效益：大风、风切变提前预警，减少事故。
    4. 管理效益：自动化监测，远程监管，提升运维效率。


    十五、国标规范

    1. GB/T 35221-2017 地面气象观测规范 风向风速
    2. GB/T 24558-2009 超声波风速计
    3. GB/T 19201-2006 蒲福风力等级
    4. GB/T 35223-2017 地面气象观测规范 温度
    5. ChinaFLUX 通量观测技术规范


    十六、参考文献

    1. 三维超声波风速风向仪使用说明书
    2. GB/T 35221-2017 地面气象观测规范
    3. 超声虚温在通量观测中的应用
    4. 三维超声风速仪在湍流观测中的应用
    5. 涡度协方差观测技术指南


    十七、案例分享

    案例 1：森林生态通量观测站

    • 设备：三维风速 + 声温一体化
    • 作用：提供 U/V/W 与虚温，实现感热通量、动量通量观测
    • 效果：数据稳定可靠，支撑多篇 SCI 论文

    案例 2：跨海大桥大风安全监测

    • 作用：实时监测强风、阵风、风切变
    • 效果：提前预警封桥、限速，保障通行安全

    案例 3：高原无人气象站

    • 环境：-35℃高寒、强风、缺氧
    • 效果：全年稳定运行，数据完整率＞98%
