建筑节点抗震性能监测
时间：2026-05-07
涉川

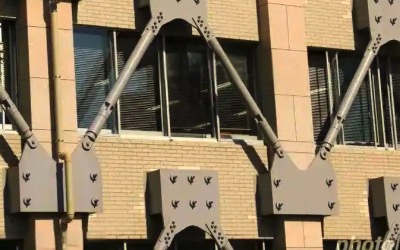

一、方案介绍
本方案面向钢筋混凝土框架节点、装配式建筑连接节点、钢结构梁柱节点、剪力墙墙柱节点、支撑与预埋件节点等建筑抗震关键薄弱部位，构建抗震性能一体化物联网在线监测系统。采用厦门欣仰邦 S‑CG 系列节点专用传感器，对节点域应变 / 应力、相对位移、裂缝宽度、地震动加速度进行 7×24 小时高频同步采集，通过4G/NB‑IoT/LoRa无线传输上云，实时计算节点刚度、延性、损伤指数、耗能能力，自动评估抗震性能等级，对节点屈服、开裂、滑移、破坏前兆实现秒级预警，严格遵循GB 50011、GB 50982、GB 55002等国家 / 行业规范，为建筑抗震验收、震后安全评估、长期健康监测、抗震加固提供全量化、可追溯、可视化数据支撑，落实 “强节点、弱构件” 抗震设计原则。
二、监测目标
-
实时监测建筑抗震关键节点应变 / 应力、相对位移、裂缝扩展、振动加速度，完整捕捉节点抗震受力与变形特征。
-
对节点屈服、剪切变形、接缝滑移、裂缝扩展、刚度退化进行自动分级预警，防范脆性破坏与节点失效。
-
建立节点力学响应 — 抗震性能评估模型，自动评定节点延性、耗能、安全储备与损伤等级。
-
监测数据全周期上云存储，支持抗震竣工验收、地震后应急鉴定、长期健康监管数据溯源。
-
传感器适配节点狭小空间安装，抗振动、抗冲击、耐高低温，满足施工与运营全周期稳定运行。
-
高频采样（≥10Hz）保留地震动与节点动态响应，满足强震动观测与抗震试验对标要求。
-
监测布点、精度、采样率完全符合建筑抗震与结构监测强制规范，数据可作为安全判定与责任追溯依据。
三、需求分析
-
抗震安全需求：梁柱 / 装配式节点是抗震最薄弱环节，易发生剪切破坏、滑移、开裂，必须在线连续监测。
-
多维度监测需求：单一指标无法判定抗震性能，需应变 + 位移 + 裂缝 + 加速度协同监测。
-
全周期应用需求：覆盖施工验收、常态监测、地震事件、震后评估全场景抗震状态管控。
-
安装部署需求：节点空间狭小、结构复杂，需小型化、免布线、快速安装的专用传感器。
-
动态响应需求：地震作用为动态荷载，采样率≥10Hz，确保节点响应不失真。
-
损伤预警需求：节点进入屈服、裂缝扩展、滑移时必须立即预警，防止脆性破坏与倒塌风险。
-
合规验收需求：重点设防类建筑需节点抗震实测数据，满足 GB 50011 等规范验收要求。
四、监测方法
-
节点域应变监测法：欣仰邦 S‑CG 应变传感器布置于节点核心区、梁端、柱端，监测应力与屈服状态。
-
节点相对位移监测法：位移传感器跨节点安装，监测梁柱相对转角、接缝滑移、剪切变形。
-
节点裂缝监测法：裂缝计跨节点裂缝布设，监测裂缝萌生、宽度、扩展速率。
-
地震动加速度监测法：加速度传感器布置于节点与楼层，监测地震响应与模态变化。
-
无线高频采集法：4G/LoRa 无线上传，采样率1~50Hz可调，地震触发自动加密采集。
-
阈值 + 损伤特征双判预警法：应力限值 + 位移限值 + 刚度退化联合判断，降低误报、提升可靠性。
五、应用原理
-
应变 / 应力原理：振弦式 / 电阻式传感器捕捉节点微变形，转换为应力，判断是否屈服、是否超剪。
-
相对位移原理：位移计测量节点两侧相对变形，计算剪切变形、接缝滑移、节点转角。
-
裂缝扩展原理：裂缝计随裂缝开合输出宽度变化，识别开裂、贯通、破坏前兆。
-
加速度原理：低频高精度加速度计采集节点振动，分析频率、刚度、阻尼、损伤指数。
-
采集传输原理：S‑CG 采集主机同步采样、时间戳对齐、边缘预处理，无线上传云端。
-
抗震评估原理：按规范计算节点刚度、延性系数、耗能能力、损伤指数，自动评定抗震性能等级。
六、功能特点
-
欣仰邦 S‑CG 节点专用硬件：小型化、抗振、抗冲击，适配节点狭小空间与抗震工况。
-
四参数一体化监测：应变 + 位移 + 裂缝 + 加速度同步采集，全面反映节点抗震性能。
-
抗震性能自动评估：自动计算延性、刚度、耗能、损伤，无需人工建模计算。
-
高频动态采样：1~50Hz 可调，完整保留地震与冲击响应波形。
-
多级损伤预警：屈服 — 滑移 — 开裂 — 破坏四级联动报警，不漏报、不误报。
-
无线免布线：工地快速部署，不影响钢筋、模板、幕墙与结构施工。
-
震后自动归档：地震事件自动触发记录，形成震前 — 震中 — 震后完整数据集。
-
全合规可验收：满足 GB 50011、GB 50982 等全部抗震监测规范要求。
七、硬件清单（厦门欣仰邦 S‑CG 系列）
|
序号
|
设备名称
|
型号
|
品牌
|
用途
|
|---|---|---|---|---|
|
1
|
节点抗震应变传感器
|
S‑CG‑JS
|
厦门欣仰邦
|
节点核心区 / 梁柱端应力、应变监测
|
|
2
|
节点相对位移传感器
|
S‑CG‑JD
|
厦门欣仰邦
|
节点滑移、剪切变形、相对转角监测
|
|
3
|
节点裂缝传感器
|
S‑CG‑JC
|
厦门欣仰邦
|
节点裂缝宽度、扩展速率监测
|
|
4
|
抗震加速度传感器
|
S‑CG‑JA
|
厦门欣仰邦
|
节点地震动响应、振动模态监测
|
|
5
|
高频采集传输主机
|
S‑CG‑DAQ
|
厦门欣仰邦
|
同步采集、无线上传、事件触发
|
|
6
|
供电防护模块
|
S‑CG‑SP
|
厦门欣仰邦
|
工地 / 现场不间断供电与防雷
|
|
7
|
防水防护机箱
|
S‑CG‑BOX
|
厦门欣仰邦
|
主机防水防尘 IP65 防护
|
|
8
|
现场声光报警器
|
S‑CG‑AL
|
厦门欣仰邦
|
节点损伤现场预警
|
|
9
|
抗震监测云平台
|
S‑CG‑CLOUD
|
厦门欣仰邦
|
数据监测、性能评估、预警、报表
|
八、硬件参数（量程、精度）
1）欣仰邦 S‑CG‑JS 节点应变传感器
-
量程：±1000~±3000 με
-
精度：±0.5% FS，分辨率：1 με
-
输出：RS485/MODBUS
-
防护：IP65，工作温度：-40~+85℃
-
适配：混凝土 / 钢结构节点表面粘贴
2）欣仰邦 S‑CG‑JD 节点位移传感器
-
量程：0~50mm/0~100mm
-
精度：±0.1mm，分辨率：0.01mm
-
输出：RS485/4‑20mA
-
防护：IP65，耐振动、耐冲击
3）欣仰邦 S‑CG‑JC 节点裂缝传感器
-
量程：0~50mm
-
精度：±0.1mm，分辨率：0.01mm
-
防护：IP66，适应开裂振动环境
4）欣仰邦 S‑CG‑JA 抗震加速度传感器
-
量程：±0.5g~±2g
-
频响：0.1~50Hz（低频抗震专用）
-
精度：±1% FS，三轴可选
-
防护：IP65，抗强震冲击
5）欣仰邦 S‑CG‑DAQ 采集主机
-
通信：4G/NB‑IoT/LoRa
-
采样率：1~50Hz 同步采集
-
通道：8~16 路多传感器兼容
-
防护：IP65，DC12V 供电
九、方案实现
1）测点布设（抗震节点标准布设）
-
混凝土梁柱节点：核心区布设应变；梁端 / 柱端布设位移；节点域布设裂缝计。
-
装配式节点：接缝两侧布设相对位移 + 应变，监测连接滑移与受力。
-
钢结构节点：腹板 / 翼缘布设应变；拼接处布设位移，监测螺栓松动与滑移。
-
墙柱 / 支撑节点：节点域布设应变 + 加速度，监测剪切与地震响应。
2）设备安装
-
节点表面打磨清理，粘贴 / 固定 S‑CG 传感器，校准零位。
-
线缆走线套管防护，避免碾压、拉扯、进水。
-
采集主机安装于柱侧 / 楼板稳固位置，做好接地防雷。
-
地震后自动触发记录，确保事件数据完整保存。
3）配置与调试
-
录入节点信息、抗震等级、设计强度、规范限值。
-
设置应变屈服值、位移限值、裂缝预警值、加速度阈值。
-
启用抗震性能评估模型，配置预警等级与推送。
-
72 小时高频试运行，校准零位、验证响应稳定后正式投运。
十、数据分析
-
实时监测：应变、位移、裂缝、加速度同屏显示，标注正常 / 预警 / 损伤。
-
应力应变分析：判断节点是否进入屈服、剪切超限、塑性发展。
-
变形分析：计算相对滑移、剪切变形、节点转角，评估延性。
-
损伤识别：通过刚度退化、频率偏移、裂缝扩展判定损伤等级。
-
抗震性能评估：自动输出延性系数、耗能能力、安全储备、性能等级。
-
地震事件归档：自动记录地震时刻、响应峰值、损伤变化，生成震后评估报告。
十一、预警决策
1）分级预警（按节点抗震损伤程度）
-
蓝色提示：应力接近屈服、微裂缝萌生，加强观测
-
黄色告警：节点屈服、位移超标、轻微滑移，停止荷载、检查加固
-
橙色紧急：裂缝快速扩展、刚度明显退化，存在脆性破坏风险
-
红色特大：节点严重滑移、裂缝贯通、失效前兆，立即撤离、禁载
2）预警推送
-
现场：声光报警器
-
远程：APP 推送、短信、平台弹窗、电话告警
3）处置决策
-
屈服 / 微裂 → 加强监测、限制荷载、核查构造
-
滑移 / 变形超标 → 加固节点、补强箍筋 / 连接件
-
裂缝快速扩展 → 紧急支护、减少震动、抗震加固
-
接近失效 → 封闭区域、人员撤离、应急鉴定
4）闭环管理
预警→推送→处置→复核→震后评估→归档，全过程可追溯
十二、方案优点
-
欣仰邦 S‑CG 抗震专用：专为建筑节点设计，抗振抗冲击、安装便捷、长期稳定。
-
多参数协同判定：比单一监测更全面、更可靠、更贴近抗震真实状态。
-
抗震性能自动评估：直接输出延性、刚度、损伤，支撑验收与鉴定。
-
高频动态采集：完整保留地震响应，满足强震动观测要求。
-
无线快速部署：工地免布线，半天上线，不影响施工工序。
-
全流程合规：满足 GB 50011、GB 50982、GB 55002 全部强制条文。
-
震后快速评估：自动出具节点安全结论，缩短应急处置时间。
-
落实强节点原则：从监测端保障节点安全，从源头防控抗震失效风险。
十三、应用领域
-
混凝土框架结构：梁柱节点、核心筒节点抗震监测
-
装配式建筑：预制梁柱 / 墙板连接节点、套筒灌浆节点监测
-
钢结构建筑：梁柱拼接、支撑节点、预埋件抗震监测
-
抗震加固建筑：加固后节点性能验证、长期健康监测
-
重点设防建筑：医院、学校、场馆等乙类抗震建筑节点验收监测
-
震后应急鉴定：地震后快速评估节点损伤与结构安全性
十四、效益分析
-
安全效益：实时监控节点抗震状态，杜绝节点脆性破坏、倒塌事故。
-
质量效益：确保节点施工与连接质量，抗震验收一次通过率 100%。
-
管理效益：替代人工抽检与试验，抗震监测效率提升 90%。
-
经济效益：避免震害损失、返工加固、鉴定延误，单项目节省数十万至数百万。
-
合规效益：满足重点建筑抗震强制监测要求，顺利通过监管与验收。
-
减灾效益：震后快速评估，为应急处置与修复提供科学依据。
十五、国标规范
-
GB 50011‑2010（2016 版）《建筑抗震设计规范》
-
GB 50982‑2014《建筑与桥梁结构监测技术规范》
-
GB 55002‑2021《建筑与市政工程抗震通用规范》
-
JGJ 8‑2016《建筑变形测量规范》
-
DB11/T 1585‑2018《建筑结构强震动观测技术规范》
-
GB/T 50344‑2019《建筑结构检测技术标准》
十六、参考文献
-
厦门欣仰邦 S‑CG‑JS/JD/JC/JA/DAQ 产品手册
-
GB 50011‑2010《建筑抗震设计规范》条文说明
-
GB 50982‑2014《建筑与桥梁结构监测技术规范》
-
《建筑节点抗震性能监测与损伤识别技术指南》
-
《装配式混凝土节点连接质量与抗震监测技术规程》
-
欣仰邦建筑节点抗震监测安装调试手册
十七、案例分享
案例 1：框架结构梁柱节点抗震验收监测
某医院门诊楼（乙类抗震设防）采用欣仰邦 S‑CG 监测系统，对 12 组框架梁柱节点布设应变、位移、加速度传感器。系统实时监测节点核心区应力与变形，自动评定抗震性能满足一级要求，数据完整率 99.6%，顺利通过抗震专项验收，成为当地重点建筑抗震监测示范项目。
案例 2：装配式住宅套筒灌浆节点监测
某装配式小区 18 层住宅，采用欣仰邦 S‑CG 节点监测，对预制梁柱连接节点进行相对位移 + 应变监测。系统精准监测接缝滑移与受力状态，未出现滑移与超标变形，验证灌浆套筒连接可靠性，为装配式住宅抗震质量提供数据保障。
案例 3：抗震加固钢结构节点性能监测
某商场钢结构加固工程，采用欣仰邦 S‑CG 系统对加固后梁柱节点长期监测。系统连续运行 12 个月，实时记录应力与位移变化，地震扰动后无明显损伤，验证加固效果达标，保障结构后续运营抗震安全。
