城市地下综合管廊消防水压喷淋烟雾温度气体监
时间：2026-05-07
涉川
一、方案介绍

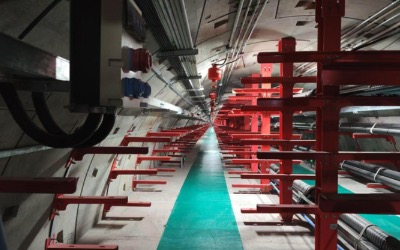

本方案面向城市地下综合管廊（电力、通信、燃气、热力、给排水舱室），构建消防 + 环境 + 安防一体化在线监测预警系统。采用厦门欣仰邦 S‑CG 系列管廊专用防爆传感器，对管廊内消防水压、喷淋末端状态、烟雾、环境温度、O₂/CO/H₂S/CH₄ 五大类关键指标进行 7×24 小时不间断采集，通过LoRa/4G无线传输上云，实现消防系统失效预警、火灾烟雾 / 高温报警、有害 / 可燃气体超标告警、喷淋 / 排风 / 报警联动控制，严格遵循GB 50838、GB 50974、GB/T 51274 等国家 / 行业规范，彻底解决地下密闭空间火灾隐患、缺氧中毒、燃气泄漏、消防水压不足、喷淋失效等致命风险，为管廊安全运营、应急处置、运维验收提供全量化、可追溯、智能化保障。
二、监测目标
-
实时监测消防主管水压、喷淋末端试水压力 / 状态，确保消防系统随时可用。
-
实时监测烟雾、环境温度，捕捉火灾早期征兆，实现秒级报警。
-
实时监测O₂、CO、H₂S、CH₄ 气体，防范缺氧、中毒、可燃气体爆炸风险。
-
异常情况自动联动喷淋启动、排风换气、声光报警、应急通知。
-
监测数据全周期存储、远程查看、报表导出，满足管廊运维与消防验收要求。
-
设备具备防爆、防水、防潮、防腐蚀性能，适应地下潮湿密闭恶劣环境。
-
监测布点、阈值、联动逻辑完全符合综合管廊消防与环境监控强制规范。
三、需求分析
-
消防保障需求：地下管廊空间封闭、管线密集，消防水压不足、喷淋失效会导致初期火灾无法扑救。
-
火灾预警需求：电力舱电缆过载、燃气舱泄漏易引发火灾，需烟雾 + 温度双因子早期报警。
-
气体安全需求：密闭空间易积聚CO、H₂S、CH₄，同时易缺氧 (O₂<19.5%)，危及巡检人员生命安全。
-
联动处置需求：告警后需自动启动喷淋、开启排风、关闭防火门、推送应急信息。
-
部署环境需求：地下无网、潮湿、多粉尘，需无线传输、防水防爆、低功耗。
-
运维管理需求：人工巡检效率低、无法连续监测，需无人值守、远程集中管控。
-
合规验收需求：管廊必须满足消防、环境、燃气报警强制监测标准，方可验收运营。
四、监测方法
-
消防水压监测法：S‑CG 水压传感器接入消防主管与喷淋末端，实时监测管网压力。
-
喷淋状态监测法：喷淋末端试水装置加装 S‑CG 监测模块，监测喷淋启动、出水压力。
-
烟雾温度复合监测法：每个防火分区布设烟温一体化探测器，双因子识别火灾。
-
多合一气体监测法：S‑CG 多参数气体传感器同步监测O₂、CO、H₂S、CH₄。
-
分区布点监测法：按防火分区、舱室类型布点，燃气舱、电力舱加密布设。
-
无线物联网采集法：LoRa 近距离组网 + 4G 上传，断网缓存、联网续传。
-
阈值 + 联动预警法：水压低、温度高、有烟雾、气体超标即触发分级预警与联动。
五、应用原理
-
水压监测原理：压阻式传感器测量消防管网静压 / 动压，判断水压是否达标。
-
喷淋监测原理：末端试水装置流量 / 压力感应，识别喷淋是否正常启动。
-
烟雾监测原理：光电式感应烟雾颗粒，触发火灾报警。
-
温度监测原理：高精度热敏采集环境温度，超温预警。
-
气体监测原理：电化学 / 催化燃烧传感器，精准测量O₂、CO、H₂S、CH₄浓度。
-
采集联动原理：S‑CG 采集主机汇总数据→判断阈值→自动联动喷淋、排风、报警→上传云平台。
六、功能特点
-
欣仰邦 S‑CG 管廊专用硬件：防爆 Ex、IP68 防水、防潮防腐，适配地下恶劣环境。
-
消防 + 环境 + 气体全覆盖：一套系统完成水压、喷淋、烟、温、气全监测。
-
烟温 + 气体双火灾预警：双重识别，不漏报、不误报。
-
全自动应急联动：告警自动启喷淋、开排风、关防火门、声光报警、推送信息。
-
无线免布线：LoRa/4G 传输，地下快速部署，不破坏管廊结构。
-
防爆安全设计：燃气舱、电力舱采用防爆传感器，符合管廊安全标准。
-
24 小时无人值守：远程集中监控，异常自动通知，大幅降低巡检成本。
-
全合规可验收：满足 GB 50838、GB 50974、GB/T 51274 全部规范要求。
七、硬件清单（厦门欣仰邦 S‑CG 系列）
|
序号
|
设备名称
|
型号
|
品牌
|
用途
|
|---|---|---|---|---|
|
1
|
消防水压传感器
|
S‑CG‑WP
|
厦门欣仰邦
|
监测消防主管 / 喷淋管网水压
|
|
2
|
喷淋末端监测模块
|
S‑CG‑SP
|
厦门欣仰邦
|
监测喷淋启动、出水压力、状态
|
|
3
|
烟温一体化探测器
|
S‑CG‑ST
|
厦门欣仰邦
|
监测烟雾、环境温度
|
|
4
|
多合一气体传感器
|
S‑CG‑GAS
|
厦门欣仰邦
|
O₂/CO/H₂S/CH₄ 四合一监测
|
|
5
|
管廊防爆采集主机
|
S‑CG‑DAQ
|
厦门欣仰邦
|
数据采集、联动控制、无线传输
|
|
6
|
防爆供电模块
|
S‑CG‑SP
|
厦门欣仰邦
|
管廊舱内安全供电
|
|
7
|
防爆防水机箱
|
S‑CG‑BOX
|
厦门欣仰邦
|
主机 / 电源防爆防水防护
|
|
8
|
管廊声光报警器
|
S‑CG‑AL
|
厦门欣仰邦
|
舱内现场声光警示
|
|
9
|
综合管廊监控云平台
|
S‑CG‑CLOUD
|
厦门欣仰邦
|
远程监控、预警、联动、报表
|
八、硬件参数（量程、精度）
1）欣仰邦 S‑CG‑WP 消防水压传感器
-
量程：0~1.6MPa
-
精度：±0.5% FS
-
输出：RS485/MODBUS
-
防爆：Ex d IIC T6
-
防护：IP68
2）欣仰邦 S‑CG‑GAS 四合一气体传感器
-
O₂：0~25% VOL，精度 ±0.1%
-
CO：0~500ppm，精度 ±1ppm
-
H₂S：0~100ppm，精度 ±1ppm
-
CH₄：0~100% LEL，精度 ±1% LEL
-
防爆：Ex d IIC T6
-
防护：IP66
3）欣仰邦 S‑CG‑ST 烟温探测器
-
温度：-20~85℃，精度 ±0.5℃
-
烟雾：光电式，响应时间≤10s
-
防爆：Ex d IIC T6
-
防护：IP65
4）欣仰邦 S‑CG‑DAQ 防爆采集主机
-
通信：LoRa/4G
-
通道：8~16 路
-
联动：4 路继电器（喷淋 / 排风 / 报警）
-
防爆：Ex d IIC T6
-
防护：IP65
九、方案实现
1）点位布设
-
消防水压：每防火分区布设 1 个，消防主管 + 最不利点喷淋末端各 1 点。
-
喷淋监测：每个喷淋分区末端试水装置安装 1 套。
-
烟温监测：每 20 米 / 每个防火分区布设 1 套烟温一体探测器。
-
气体监测：电力 / 热力舱每 50 米 1 个；燃气舱每 30 米 1 个；出入口 / 通风口加密布设。
-
采集主机：每舱室 / 每区段部署 1 台，就近接入传感器。
2）设备安装
-
传感器固定于管廊侧壁、消防管网、喷淋末端。
-
线缆穿防爆管防护，防水密封处理。
-
采集主机与防爆机箱固定于舱内安全区域。
-
防爆接地、防雷、防潮处理。
-
上电组网，接入云平台。
3）配置与调试
-
设置阈值：水压≥0.3MPa；温度≥55℃；O₂<19.5%/≥23.5%；CO≥25ppm；H₂S≥10ppm；CH₄≥20% LEL。
-
配置联动：烟雾 / 高温→启动喷淋 + 报警 + 关防火门；气体超标→启动排风 + 报警。
-
校准传感器，测试联动与预警，72 小时试运行后正式投运。
十、数据分析
-
实时监控：水压、喷淋状态、烟、温、气体同屏显示。
-
历史曲线：水压波动、温度变化、气体浓度趋势查询。
-
统计报表：告警次数、联动记录、巡检报表、运维报表导出。
-
消防可靠性分析：水压合格率、喷淋响应时长统计。
-
环境安全分析：气体超标频次、舱内温湿度变化。
十一、预警决策
1）分级预警
-
蓝色提示：水压接近下限、温度偏高、气体接近阈值。
-
黄色告警：水压不足、温度超 55℃、O₂异常、CO/H₂S 超标。
-
橙色紧急：检测到烟雾、CH₄超标、温度急剧上升。
-
红色特大：确认火灾、燃气大量泄漏、严重缺氧。
2）联动处置
-
水压偏低 → 告警通知运维，启动消防泵。
-
烟雾 / 高温 → 启动喷淋、关闭防火门、报警、通知消防。
-
气体超标 → 启动排风、禁止入内、告警排查泄漏。
-
严重缺氧 / 高毒 → 强制排风，禁止人员进入。
3）闭环管理
告警→推送→联动→处置→复核→销号→归档。
十二、方案优点
-
欣仰邦 S‑CG 防爆专用：完全适配地下管廊防爆、防水、防潮要求。
-
一站式全监测：消防 + 喷淋 + 烟 + 温 + 气一网管控。
-
早期预警 + 自动处置：把隐患消灭在萌芽，避免火灾与中毒事故。
-
无线部署、施工简单：不破坏管廊、不影响管线，半天上线。
-
24 小时无人值守：远程管理，减少人工下舱巡检。
-
强合规易验收：满足管廊所有消防与环境监测规范。
-
高可靠、低误报：烟温复合、多因子判断，稳定可靠。
十三、应用领域
-
城市干线 / 支线地下综合管廊
-
电力舱、通信舱、燃气舱、热力舱、给排水舱
-
管廊运维中心、智慧管廊平台
-
新建管廊验收、在运营管廊智能化改造
十四、效益分析
-
安全效益：杜绝火灾、爆炸、中毒、缺氧事故，保障管廊与人员安全。
-
管理效益：巡检人力减少 70%，运维效率提升 90%。
-
经济效益：避免火灾停运、管线损毁、事故赔偿，单条管廊年节省数百万。
-
合规效益：一次性通过消防、住建、应急管理部门验收。
-
社会效益：保障城市地下生命线安全运行，提升城市韧性。
十五、国标规范
-
GB/T 50838-2015《城市综合管廊工程技术规范》中华人民共和国住房和城乡建设部
-
GB 50974-2014《消防给水及消火栓系统技术规范》
-
GB/T 51274-2017《城镇综合管廊监控与报警系统工程技术标准》
-
GB 51354-2019《城市地下综合管廊运行维护及安全技术标准》
-
GB 50116-2013《火灾自动报警系统设计规范》
-
GBZ/T 205-2007《密闭空间作业职业危害防护规范》
十六、参考文献
-
厦门欣仰邦 S‑CG 管廊防爆传感器产品手册
-
GB/T 50838《城市综合管廊工程技术规范》条文说明
-
《城市综合管廊消防与环境监测系统设计指南》
-
GB/T 51274《城镇综合管廊监控与报警系统工程技术标准》
-
欣仰邦管廊监测设备安装与调试手册
十七、案例分享
案例 1：某新区地下综合管廊全要素监测项目
某城市新区 23km 综合管廊（含电力、燃气、热力舱）采用欣仰邦 S‑CG 监测系统，部署消防水压、喷淋、烟温、气体监测点位共 186 套。系统实现消防水压实时监控、烟温火灾预警、四合一气体安全监测，汛期与用电高峰成功预警喷淋末端压力不足3 次、舱内 CO 超标2 次，自动联动排风与报警，避免安全事故，顺利通过竣工验收并接入市级智慧管廊平台。
案例 2：老城区管廊智能化改造项目
某老城区在运营管廊因地下潮湿、巡检困难，存在较大安全隐患。改造采用欣仰邦 S‑CG 无线防爆方案，对 12km 管廊加装消防水压、喷淋、烟温、气体监测设备，实现无线传输、远程监控、自动联动。改造后未发生一起气体中毒与火灾隐患，运维成本下降 65%，成为老旧管廊智能化改造示范项目。
案例 3：燃气专用舱消防气体联动监测项目
某综合管廊燃气舱采用欣仰邦 S‑CG 防爆监测系统，重点监测 CH₄、温度、烟雾与消防水压。系统在一次轻微泄漏时提前 15 分钟预警 CH₄浓度升高，自动启动事故排风并通知运维人员处置，避免燃气爆炸事故，得到住建与消防部门高度认可。
