无线测斜在电塔应用
时间：2026-05-11
涉川
方案介绍

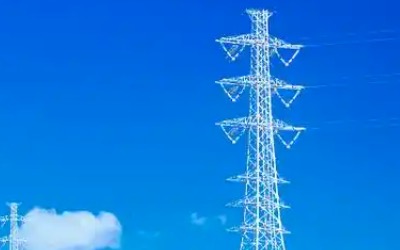

本方案针对输电铁塔、通信电塔、电线杆等高耸电力设施的结构安全监测需求，采用 S-CGYQ 系列无线倾斜传感器，构建集三轴倾角、三轴加速度、环境温度于一体的远程在线监测体系。设备采用 4G 无线传输、低功耗休眠唤醒设计，内置大容量电池实现超长时间免维护工作，可对电塔塔身倾斜、振动冲击、结构变形进行全天候不间断监测。系统通过云端平台实现数据实时接收、智能分析、异常预警，精准识别电塔基础沉降、塔身倾斜、螺栓松动、强风致振等安全隐患，为电塔日常运维、灾害预警、应急处置提供数字化支撑，全面保障电力设施运行安全。
监测目标
实时监测电塔三轴倾斜角度、三轴加速度及环境温度，连续捕捉塔身变形与振动状态。
精准识别电塔倾斜超限、结构振动异常、基础不均匀沉降等隐患，实现多级自动预警。
建立电塔结构变形长期数据库，记录倾斜变化趋势，评估结构健康与老化状态。
替代传统人工登高巡检，实现野外电塔无人值守、远程可视化监测管理。
满足电塔安全监测规范要求，数据可存储、可追溯、可导出，支撑运维与验收管理。
设备适应野外高低温、风沙、暴雨、雷电等恶劣环境，长期稳定可靠运行。
需求分析
电塔多处于野外山地、郊野等无布线无供电场景，必须采用无线传输、自供电监测设备。
传统人工巡检效率低、周期长、登高风险高，无法实时捕捉台风、暴雨、地质灾害引发的突发倾斜。
电塔长期受风力荷载、线缆拉力、基础沉降影响，易出现缓慢倾斜与结构性振动，需高精度、连续监测。
野外环境温差大、湿度高、强电磁干扰，监测设备需具备高防护、抗冲击、抗干扰能力。
运维单位需远程实时查看数据、接收预警，减少现场巡查频次，降低运维成本与安全风险。
电塔结构安全事关电网稳定与公共安全，需灵敏可靠的预警机制，防范倾斜倒塌事故。
监测方法
采用定点布设监测法，在电塔塔腿、塔身中部、塔顶关键受力位置布设传感器，实现全域监测。
采用三轴同步采集法，同时测量 X、Y、Z 三轴倾角与加速度，全面反映电塔空间姿态变化。
采用低功耗定时采集 + 运动唤醒采集法，常态定时上传数据，异常振动时自动唤醒加密采集。
采用 4G 无线直传法，传感器数据直接上传云端平台，无需中转设备，部署简洁。
采用阈值 + 变化速率双判据预警法，结合电塔设计规范设定倾斜阈值与形变速率阈值。
采用长期趋势分析法，持续跟踪倾斜累计变化，评估基础沉降与结构疲劳状态。
应用原理
传感器采用 MEMS 三维测斜单元，感知电塔姿态变化，输出三轴倾角与加速度信号。
内置专利滤波融合算法，剔除风致振动、温度漂移干扰，提升测量精度与稳定性。
设备支持定时唤醒、运动唤醒两种工作模式，常态进入超低功耗休眠，触发条件满足时自动唤醒采集上传。
采用 4G 无线通信，将 JSON 格式倾角、加速度、温度、电池电量数据直接上传服务器。
平台对数据进行解析、存储、可视化展示，通过倾斜阈值与形变趋势判断电塔安全状态，超出限值立即触发预警。
功能特点
三轴倾角 + 三轴加速度 + 温度一体化监测，单设备完成多维度状态感知。
低功耗设计，待机功耗 24μA，内置 19AH 电池，常规 2 小时上传一次可连续工作 5 年以上。
支持 4G 无线直接传输，无需布线、无需外接电源，野外快速部署。
具备定时唤醒、运动唤醒、报警唤醒三重唤醒机制，异常情况快速响应。
IP67 高防水等级，抗冲击＞20000g，适应 - 30~60℃野外恶劣环境。
绝对精度 0.1°，分辨率 0.01°，长期稳定性＜0.1°，监测精准可靠。
支持远程设置零点、休眠间隔、报警阈值，无需现场操作。
数据采用 JSON/MQTT 格式上传，兼容各类电力监测平台，开放对接。
硬件清单
S-CGYQ 无线倾斜传感器
传感器安装固定配件
防水密封配件
云端监测管理平台
硬件参数（量程、精度）
S-CGYQ 系列无线倾斜传感器：
测量范围：±10°、±30°、±60°、±90° 可选
测量轴：X、Y、Z 三轴
加速度量程：±1g
绝对精度：0.1°（-40~+85℃）
分辨率：0.01°
长期稳定性：＜0.1°（@25℃）
检测频率：100Hz
零点温度系数：±0.01°/℃
通信方式：4G 无线
通信协议：TCP
数据格式：Tcp/JSON、MQTT
数据上传：默认 2 小时 1 次（可配置）
待机功耗：24μA
上传电流：80mA
电池容量：19AH
平均工作时间：≥55000 小时
抗冲击：＞20000g，0.5ms，3 次 / 轴
绝缘电阻：≥100MΩ
防水等级：IP67
重量：250g
工作温度：-30~+60℃
尺寸：L115W64H52mm
方案实现
点位布设：每座电塔在塔腿根部、塔身中部、塔顶对称布设传感器，重点监测倾斜与振动。
安装方式：采用水平向上、竖直向下等规范安装方式，确保传感器安装面与塔体贴合牢固、方向准确。
设备调试：上电后配置设备地址、休眠间隔、报警阈值、上传次数，完成绝对 / 相对零点校准。
网络配置：开启 4G 通信，测试数据上传、平台接收、远程下发指令功能。
试运行：连续运行 72 小时，检查数据稳定性、传输成功率、预警触发准确性。
正式运行：调试合格后投入 24 小时自动监测，平台实时展示电塔姿态与健康状态。
数据分析
实时监测：展示各电塔三轴倾角、加速度、温度、电池电量实时数据。
趋势分析：生成小时、日、月、年倾斜变化曲线，分析形变规律与发展速率。
异常识别：自动识别倾斜超限、加速度突变、温度异常等状态，定位隐患位置。
统计分析：统计最大倾斜值、平均倾斜值、异常次数、电池余量，形成台账。
报表输出：自动生成电塔监测日报、周报、月报，支持 Excel/PDF 导出归档。
健康评估：根据倾斜量与变化速率，评估电塔结构安全等级，给出运维建议。
预警决策
蓝色预警：倾角接近预警阈值，提示加强关注，安排常规巡查。
黄色预警：倾角轻微超标或形变速率加快，通知运维人员现场检查。
橙色预警：倾角明显超标，存在结构失稳风险，立即开展专项排查与加固。
红色预警：倾角严重超标或加速度剧烈突变，存在倒塌危险，启动应急处置预案。
预警推送：平台弹窗、短信、移动端同步推送，明确塔号、位置、异常参数、处置建议。
闭环管理：预警下发 — 现场处置 — 数据复核 — 预警解除 — 记录归档全程可追溯。
方案优点
全无线部署，无需布线无需供电，野外电塔即装即用，施工简单成本低。
超长时间续航，电池可用 5 年以上，几乎免维护，大幅降低运维成本。
高精度高稳定性，可捕捉微小倾斜变化，早发现隐患早处置。
高防护抗恶劣环境，IP67 防水、抗强冲击、耐高低温，适应野外各种工况。
远程智能管理，足不出户掌握所有电塔状态，减少登高巡检风险。
多级预警机制，实现隐患早发现、早预警、早处置，杜绝倒塔事故。
应用领域
输电线路铁塔（10kV—1000kV）
通信基站电塔、广播电视塔
电线杆、路灯杆、信号塔
风力发电塔架
高边坡附近电塔
台风、暴雨、地质灾害易发区电塔
效益分析
安全效益：实时监测电塔倾斜状态，大幅降低倒塌、断线事故风险，保障电网安全运行。
管理效益：替代人工巡检，提升监测效率 90%，实现电塔运维数字化、智能化、可视化。
经济效益：减少高空作业与现场巡查成本，延长电塔使用寿命，降低事故抢修损失。
社会效益：保障电力可靠供应，保护公共安全，提升电网防灾减灾能力。
国标规范
GB/T 191 包装储运图示标志
SJ 20873-2003 倾斜仪、水平仪通用规范
JJF1119-2004 电子水平仪校准规范
QJ 2318-92 陀螺加速度计测试方法
GJB 2426A-2004 光纤陀螺仪测试方法
GJB150 军用设备环境试验方法
GB/T 17626 电磁兼容试验和测量技术
ISO9001:2015 质量管理体系
参考文献
倾斜仪、水平仪通用规范条文说明
电子水平仪校准规范
电力杆塔结构安全监测技术指南
MEMS 无线传感器在高耸结构监测中的应用
输电铁塔安全监测与预警技术手册
案例分享
某地区电网公司对辖区内 200 余座输电铁塔应用本方案，部署 S-CGYQ 无线倾斜传感器进行 24 小时监测。系统投运后，成功在台风天气监测到 3 座电塔出现倾角异常增大，及时发出黄色与橙色预警，运维单位快速开展加固处置，避免倒塔事故发生。长期运行数据显示，电塔倾斜变化趋势清晰可查，人工巡检频次减少 70%，隐患发现效率提升 100%，有效保障了输电线路安全稳定运行，获得运维管理单位高度认可。
