山区道路地基位移裂缝应变监测
时间：2026-05-11
涉川
方案介绍

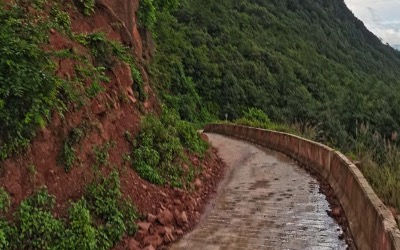

本方案面向山区道路地形复杂、易发生地基沉降、边坡滑移、路面开裂、结构变形等安全隐患，构建地基位移、路面沉降、结构裂缝、墙体应变一体化在线监测体系。系统采用工业级拉线位移沉降监测设备与表贴式应变监测设备，搭配无线数据采集终端，对山区道路路基、边坡、挡墙、桥梁、隧道洞口等关键部位进行全天候不间断监测，实时采集位移、沉降、裂缝扩展与结构应变数据，通过无线通信上传至云端平台，实现数据可视化、智能分析与多级预警，精准识别地基失稳、边坡滑坡、路面开裂、结构破损等风险，为山区道路日常养护、灾害预警、应急处置提供量化数据支撑，保障山区道路通行安全与结构稳定。
监测目标
实时精准监测山区道路地基竖向沉降、水平位移、边坡滑移量与路面裂缝扩展宽度，完整记录结构变形全过程。
连续监测道路挡墙、路基、桥梁、隧道洞口等结构表面应变变化，掌握受力状态与结构健康程度。
建立位移、沉降、裂缝、应变多参数关联分析模型，实现山区道路结构异常智能识别与分级预警。
长期积累监测数据，形成山区道路结构变形趋势档案，评估地基稳定性与道路使用寿命。
替代传统人工巡检，实现野外复杂路段无人值守、远程可视化监测，降低运维风险与成本。
设备适应山区低温、多雨、潮湿、强风、落石冲击等恶劣环境，长期稳定可靠运行。
需求分析
山区道路地处陡坡、沟壑、地质松软区域，易受降雨、冻融、滑坡、泥石流影响，地基沉降、边坡位移、路面裂缝频发，安全隐患突出。
传统人工巡检效率低、频次少、危险性高，无法实时捕捉突发位移、裂缝扩展、结构应变突变等瞬态隐患。
山区道路沿线无供电、无布线条件，监测设备需支持无线传输、低功耗、自供电，适配野外无市电场景。
道路结构变形具有隐蔽性、突发性，需高精度、高灵敏度监测设备，精准捕捉毫米级位移与微应变变化。
监测设备需具备高防水、抗冲击、耐高低温特性，抵御山区雨水冲刷、落石撞击、温差变化等恶劣工况。
养护管理单位需远程实时查看数据、接收预警，快速定位隐患位置，及时开展处置，防范道路坍塌、滑坡事故。
监测方法
采用重点点位网格化布设法，在道路边坡、路基沉降段、路面裂缝处、挡墙、桥梁支座、隧道洞口等隐患点布设监测设备。
采用拉线位移沉降监测法，测量地基竖向沉降、边坡水平位移、路面裂缝开合度，直观反映结构变形量。
采用表贴式应变监测法，在路基、挡墙、桥梁混凝土或钢结构表面布设应变监测设备，检测结构应力与变形程度。
采用无线数据传输法，采集终端将位移、应变数据通过无线方式上传云端，无需现场布线，适配山区复杂地形。
采用多参数联动分析法，融合位移、沉降、裂缝、应变数据，综合判定道路结构安全状态，提升预警准确性。
采用定时采集 + 异常加密采集法，常态定时监测，数据异常时自动提升采样频率，精准捕捉变形突变过程。
应用原理
拉线位移沉降设备将机械位移量转换成线性比例电信号，被测物体位移时拉动绳索，带动内部传动机构转动，自动回旋装置保持绳索张力，输出与位移成正比的电信号，精准测量沉降、位移、裂缝宽度。
表贴式应变计基于振弦式传感原理，粘贴或固定在结构表面，结构受力产生变形时，应变计同步感应应力变化，将应变值转换成标准电信号，准确反映结构表面应变与受力状态。
无线采集终端实时采集位移、应变数据，完成信号滤波、校准与协议封装，通过无线通信上传至云端平台；平台对数据进行解析、存储、可视化展示，通过阈值与趋势判断安全状态，超出限值立即触发预警。
功能特点
多参数一体化监测，同步采集位移、沉降、裂缝、应变四类核心数据，全面反映山区道路结构健康状态。
高精度测量，位移检测达毫米级精度，应变检测灵敏度高，可捕捉微小变形与应力变化。
全设备高防护设计，防水、防尘、抗冲击、耐高低温，适应山区多雨、潮湿、落石冲击恶劣环境。
无线免布线部署，低功耗运行，支持电池或太阳能供电，山区野外无市电场景可长期稳定工作。
自动唤醒与智能采集功能，常态低功耗值守，异常变形时自动唤醒加密采样，兼顾续航与监测精度。
云端智能分析，实时展示数据曲线，自动统计变形量、应变值，生成监测报表与趋势分析结果。
多级智能预警，根据位移、应变超标程度分级推送预警信息，快速定位隐患位置与风险等级。
非侵入式安装，不破坏道路结构本体，安装便捷、施工简单，适配山区道路复杂安装条件。
硬件清单
拉线位移沉降监测设备
表贴式结构应变监测设备
无线数据采集终端
户外防水防护机箱
低功耗供电模块（电池 / 太阳能套件）
传感器安装固定配件
云端监测管理平台
硬件参数（量程、精度）
拉线位移沉降监测设备：
位移有效测量范围：100mm 至 10000mm 多规格可选
供电电压：DC12V-24V
输出信号：0-5VDC
线性精度：优于 ±0.15% FS
工作温度：-25℃-75℃
拉绳材料：高柔性金属芯绳
防护等级：IP65
牵引绳出线角度偏差允许 ±3°
瞬间加速度≤2m/s²，运动速度≤1m/s
表贴式结构应变监测设备：
应变测量范围：±1500με
应变测量精度：0.5% FS
应变分辨率：1με
测量标距：150mm
使用环境温度：-10℃-70℃
温度测量范围：-20℃-80℃
温度测量精度：±0.5℃
钢弦线膨胀系数：12.1με/℃
安装方式：焊接、膨胀螺栓固定、胶粘固定
无线数据采集终端：
支持多路传感器同步接入
通信方式：无线传输
数据存储：本地大容量缓存，断网续传
工作温度：-30℃-70℃
防护等级：IP65
方案实现
点位布设
在山区道路高陡边坡、路基沉降段、路面裂缝处布设拉线位移沉降设备，监测位移、沉降、裂缝宽度；
在道路挡墙、路基结构、桥梁支座、隧道洞口墙体布设表贴式应变计，监测结构应力应变；
按照 “隐患优先、重点加密” 原则，每 50-100 米布设一组监测设备，全覆盖风险路段。
安装实施
拉线位移沉降设备：利用支架固定，牵引绳保持直线出线，角度偏差≤±3°，长行程垂直安装时设备置于下方，牵引绳向上牵引，确保绳索不受外力损伤。
表贴式应变计：钢结构采用焊接安装座固定，混凝土结构采用膨胀螺栓固定，短期监测可采用胶粘固定，应变计轴线与结构受力方向保持平行，安装完成后校准调零。
采集终端与防护机箱：固定于路边稳固位置，做好防水、防雷、防冲击处理，供电模块稳定供电，传感器接线规范牢固。
系统调试
上电后校准传感器零点，设置采样频率、预警阈值、上传间隔；
测试数据采集、无线传输、平台接收、预警触发功能；
连续试运行 72 小时，确认数据稳定、传输正常、预警准确后，正式投入 24 小时自动监测。
数据分析
实时数据监测：平台按路段、点位展示位移、沉降、裂缝宽度、应变实时数值，直观呈现结构状态。
趋势变化分析：生成小时、日、月、季度变形曲线，分析地基沉降、边坡位移、裂缝扩展、结构应变变化规律。
多参数关联分析：结合位移与应变数据，判断道路结构是弹性变形还是永久损伤，识别滑坡、坍塌前兆。
异常自动识别：系统自动判定位移超标、应变突变、裂缝快速扩展等异常状态，标记隐患点位。
统计报表输出：自动生成山区道路监测日报、周报、月报，包含最大值、平均值、异常记录，支持 Excel/PDF 格式导出归档。
结构安全评估：根据长期监测数据，评估地基稳定性、结构健康等级，给出养护、加固、处置建议。
预警决策
蓝色预警：位移、应变接近预警阈值，提示加强数据观测，安排常规道路巡查。
黄色预警：位移轻微超标、应变小幅上升、裂缝缓慢扩展，通知养护人员现场排查隐患。
橙色预警：位移明显超标、应变持续增大、裂缝快速扩展，存在滑坡、路基失稳风险，实施交通管控并开展加固处置。
红色预警：位移急剧增大、应变严重超标、裂缝快速贯通，存在道路坍塌、滑坡危险，立即封闭交通，启动应急抢险预案。
预警信息通过平台弹窗、短信、移动端同步推送，明确隐患位置、异常参数、处置建议，形成 “监测 — 预警 — 处置 — 复核 — 归档” 闭环管理。
方案优点
高精度监测，位移毫米级测量、应变微应变级检测，可精准捕捉山区道路微小结构变形。
全无线部署，无需布线、无需市电，山区野外场景快速安装，大幅降低施工与运维成本。
高防护耐用，设备防水、抗冲击、耐高低温，适应山区复杂恶劣环境，长期稳定免维护。
多参数融合监测，全面覆盖位移、沉降、裂缝、应变，比单一参数监测更准确、更可靠。
智能预警响应，隐患提前识别、及时推送，有效防范滑坡、坍塌、路面开裂等安全事故。
非侵入安装，不破坏道路路基、边坡、挡墙结构，不影响道路正常通行与结构安全。
远程可视化管理，足不出户掌握山区道路全线结构状态，替代人工高危巡检，提升管理效率。
应用领域
山区等级公路、乡村道路、盘山公路地基与边坡安全监测
山区道路路基沉降、路面裂缝、边坡滑移在线监测
道路挡墙、护坡、挡土墙结构应力与位移监测
山区桥梁、隧道洞口、涵洞结构应变与位移监测
地质灾害易发区（滑坡、泥石流、崩塌）道路结构监测
老旧山区道路病害诊断、加固改造效果监测
效益分析
安全效益：实时监测道路结构变形，提前预警滑坡、沉降、坍塌隐患，大幅降低交通安全事故发生率，保障行人与车辆安全。
管理效益：替代人工野外高危巡检，监测效率提升 90% 以上，实现山区道路养护智能化、数字化、可视化。
经济效益：减少人工巡检成本，提前处置小隐患，避免大规模坍塌、路面破损带来的高额维修费用，延长道路使用寿命。
社会效益：保障山区道路畅通安全，提升山区交通通行可靠性，助力乡村振兴与山区经济发展，减少地质灾害对交通的破坏。
国标规范
JTG 5210-2018《公路路基路面现场测试规程》
JTG/T 3334-2024《公路边坡监测技术规范》
GB/T 50152-2012《混凝土结构试验方法标准》
GB 50026-2016《工程测量标准》
GB/T 191-2008《包装储运图示标志》
SJ 20873-2003《倾斜仪、水平仪通用规范》
JJF 119-2018《位移传感器校准规范》
参考文献
公路路基路面现场测试规程实施指南
公路边坡监测技术规范条文说明
山区道路地质灾害监测与防治技术手册
工程结构位移与应变监测技术规范
道路结构健康监测与预警技术应用指南
案例分享
某山区盘山公路全长约 18 公里，沿线边坡陡峭、地基松软，雨季易发生沉降、滑坡与路面开裂，应用本监测方案在全线隐患路段布设拉线位移沉降设备与表贴式应变计，实现 24 小时不间断监测。系统运行期间，成功在强降雨后监测到 3 处边坡位移异常增大、2 处路基应变超标，及时发出橙色预警，养护单位快速采取边坡加固、路基回填处置，有效避免滑坡与路面坍塌事故。长期监测数据清晰反映道路结构变形规律，人工巡检频次减少 80%，隐患处置效率提升 100%，全面保障了山区道路安全稳定运行，为山区道路常态化安全管控提供了可靠技术支撑。
