大厦大楼沉降裂缝监测
时间：2026-05-11
涉川
方案介绍
本方案针对高层大厦、写字楼、商住综合体、老旧大楼等建筑结构安全监测需求，构建地基沉降、墙体位移、裂缝扩展、结构应变一体化在线监测体系。系统采用工业级拉线位移沉降监测设备与表贴式应变监测设备，搭配无线数据采集终端，对大厦地基、地下室、剪力墙、梁柱、楼板、伸缩缝等关键部位进行全天候不间断监测，实时采集竖向沉降、水平位移、裂缝开合度、结构应力应变数据，通过无线通信上传至云端平台，实现数据可视化、智能分析与多级预警，精准识别不均匀沉降、墙体开裂、结构变形、梁柱损伤等安全隐患，为大厦日常运维、结构安全鉴定、隐患处置、加固改造提供量化数据支撑，保障高层建筑结构稳定与使用安全。
监测目标
实时精准监测大厦地基竖向沉降、墙体水平位移、结构裂缝扩展宽度与开合变化，完整记录结构变形全过程。
连续监测大厦剪力墙、框架柱、主梁、楼板等关键结构表面应变，掌握受力状态与结构健康程度。
建立沉降、位移、裂缝、应变多参数关联分析模型，实现大厦结构异常智能识别与分级预警。
长期积累监测数据，形成大厦结构沉降变形趋势档案，评估地基稳定性与建筑使用寿命。
替代传统人工巡检，实现高空、隐蔽部位无人值守、远程可视化监测，降低运维风险与成本。
设备适应大厦室内外温差、潮湿、密闭、高空等复杂环境，长期稳定可靠运行。
需求分析
高层大厦自重荷载大、结构复杂，易出现地基不均匀沉降，引发墙体开裂、梁柱变形、楼板错位等结构性隐患，安全风险等级高。
大厦沉降、裂缝多发生在地下室、高空墙体、隐蔽梁柱等部位，人工巡检难度大、频次低、无法实时捕捉变形扩展过程。
传统监测设备需现场布线，破坏大厦装修结构，施工复杂且影响正常办公居住，亟需无线免布线监测设备。
大厦结构变形精度要求高，需毫米级沉降监测、微应变级应力检测，普通设备无法满足高精度监测需求。
大厦监测点位分散、高空作业多，监测设备需支持低功耗、自供电、高防护，适配室内外长期运行工况。
物业与安全管理单位需远程实时查看数据、接收预警，快速定位隐患位置，及时开展处置，防范建筑坍塌、墙体脱落等安全事故。
监测方法
采用关键部位定点布设法，在大厦地基四角、中部、地下室剪力墙、沉降缝、墙体裂缝处、框架梁柱等隐患点布设监测设备。
采用拉线位移沉降监测法，测量地基竖向沉降、墙体水平位移、结构裂缝扩展宽度，直观反映结构变形量。
采用表贴式应变监测法，在剪力墙、框架柱、主梁结构表面布设应变监测设备，检测结构应力与变形损伤程度。
采用无线数据传输法，采集终端将沉降、位移、裂缝、应变数据通过无线方式上传云端，无需布线、不破坏大厦装修。
采用多参数联动分析法，融合沉降速率、位移量、裂缝宽度、结构应变数据，综合判定大厦结构安全状态。
采用定时采集 + 异常加密采集法，常态定时监测，数据异常时自动提升采样频率，精准捕捉变形突变过程。
应用原理
拉线位移沉降设备将机械位移量转换成线性比例电信号，建筑结构产生沉降、位移、裂缝扩展时，拉动传感器绳索，带动内部传动机构转动，自动回旋装置保持绳索张力恒定，输出与位移成正比的标准电信号，精准测量沉降量、位移值、裂缝宽度。
表贴式应变计基于振弦式传感原理，粘贴或固定在建筑结构表面，结构受力产生变形时，应变计同步感应应力变化，将应变值转换成标准电信号，准确反映结构表面应变与受力损伤状态。
无线采集终端实时采集沉降、位移、裂缝、应变数据，完成信号滤波、校准与协议封装，通过无线通信上传至云端平台；平台对数据进行解析、存储、可视化展示，通过沉降速率、变形阈值与变化趋势判断结构安全状态，超出限值立即触发预警。
功能特点
多参数一体化监测，同步采集沉降、位移、裂缝、应变四类核心数据，全面反映大厦结构健康状态。
高精度测量，沉降位移检测达毫米级精度，应变检测灵敏度达微应变级，可捕捉微小结构变形与应力变化。
全设备高防护设计，防水、防尘、抗电磁干扰，适配大厦室内潮湿、室外温差、高空风扰等复杂环境。
无线免布线部署，低功耗运行，支持电池或小型太阳能供电，不破坏大厦装修、不影响正常使用。
自动唤醒与智能采集功能，常态低功耗值守，结构变形异常时自动唤醒加密采样，兼顾续航与监测精度。
云端智能分析，实时展示数据曲线，自动统计沉降速率、裂缝扩展速度、应变变化幅度，生成监测报表。
多级智能预警，根据沉降、裂缝、应变超标程度分级推送预警信息，快速定位隐患位置与风险等级。
非侵入式安装，不破坏大厦结构本体，安装便捷、施工简单，适配新建大厦与老旧大楼改造监测。
硬件清单
拉线位移沉降监测设备
表贴式结构应变监测设备
无线数据采集终端
户外 / 室内防水防护机箱
低功耗供电模块
传感器安装固定配件
云端监测管理平台
硬件参数（量程、精度）
拉线位移沉降监测设备：
位移有效测量范围：100mm 至 10000mm 多规格可选
供电电压：DC12V-24V
输出信号：0-5VDC
线性精度：优于 ±0.15% FS
工作温度：-25℃-75℃
拉绳材料：高柔性金属芯绳
防护等级：IP65
牵引绳出线角度偏差允许 ±3°
瞬间加速度≤2m/s²，运动速度≤1m/s
表贴式结构应变监测设备：
应变测量范围：±1500με
应变测量精度：0.5% FS
应变分辨率：1με
测量标距：150mm
使用环境温度：-10℃-70℃
温度测量范围：-20℃-80℃
温度测量精度：±0.5℃
钢弦线膨胀系数：12.1με/℃
安装方式：焊接、膨胀螺栓固定、胶粘固定
无线数据采集终端：
支持多路传感器同步接入
通信方式：无线传输
数据存储：本地大容量缓存，断网续传
工作温度：-30℃-70℃
防护等级：IP65
方案实现
点位布设
在大厦地基四角、地基中部、地下室底板布设拉线位移沉降设备，监测地基竖向均匀沉降；
在大厦剪力墙、沉降缝、墙体裂缝处、伸缩缝布设拉线位移设备，监测水平位移与裂缝扩展；
在大厦框架柱、主梁、剪力墙、关键楼板布设表贴式应变计，监测结构应力应变；
按照 “关键受力点优先、隐患部位加密” 原则，均匀布设监测点位，全覆盖大厦核心结构部位。
安装实施
拉线位移沉降设备：利用安装支架固定，牵引绳保持直线出线，角度偏差≤±3°，垂直安装时设备置于下方，牵引绳向上牵引，确保绳索不受外力挤压、弯折。

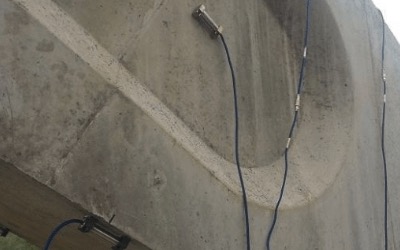

表贴式应变计：钢结构采用焊接安装座固定，混凝土结构采用膨胀螺栓固定，短期监测可采用胶粘固定，应变计轴线与结构受力方向保持平行，安装完成后校准调零。
采集终端与防护机箱：固定于大厦室内弱电井、室外墙体稳固位置，做好防水、防尘、防碰撞处理，供电模块稳定供电，传感器接线规范牢固。
系统调试
上电后校准传感器零点，设置采样频率、预警阈值、数据上传间隔；
测试数据采集、无线传输、平台接收、预警触发功能；
连续试运行 72 小时，确认数据稳定、传输正常、预警准确后，正式投入 24 小时自动监测。
数据分析
实时数据监测：平台按大厦楼层、部位、点位展示沉降、位移、裂缝宽度、应变实时数值，直观呈现结构状态。
趋势变化分析：生成小时、日、月、季度沉降变形曲线，分析地基沉降速率、墙体位移趋势、裂缝扩展速度。
多参数关联分析：结合沉降与应变数据，判断结构是弹性变形还是永久损伤，识别不均匀沉降、结构开裂前兆。
异常自动识别：系统自动判定沉降速率超标、裂缝快速扩展、应变突变等异常状态，标记隐患点位。
统计报表输出：自动生成大厦结构监测日报、周报、月报，包含最大值、平均值、异常记录，支持 Excel/PDF 格式导出归档。
结构安全评估：根据长期监测数据，评估地基稳定性、结构健康等级，给出养护、加固、处置建议。
预警决策
蓝色预警：沉降、位移、裂缝、应变接近预警阈值，提示加强数据观测，安排常规结构巡查。
黄色预警：沉降轻微超标、位移小幅增大、裂缝缓慢扩展，通知运维人员现场排查隐患。
橙色预警：不均匀沉降明显、位移持续增大、裂缝快速扩展，存在结构变形风险，实施专项检测与加固处置。
红色预警：沉降急剧增大、裂缝贯通扩展、应变严重超标，存在建筑结构坍塌风险，立即疏散人员，启动应急抢险预案。
预警信息通过平台弹窗、短信、移动端同步推送，明确隐患位置、异常参数、处置建议，形成 “监测 — 预警 — 处置 — 复核 — 归档” 闭环管理。
方案优点
高精度监测，沉降毫米级测量、应变微应变级检测，可精准捕捉大厦微小结构变形，预警提前量充足。
全无线部署，无需布线、无需破坏装修，大厦室内外均可快速安装，施工简单、不影响正常使用。
高防护耐用，设备防水、抗干扰、耐高低温，适配大厦各类复杂环境，长期稳定免维护。
多参数融合监测，全面覆盖沉降、位移、裂缝、应变，比单一参数监测更准确、更可靠。
智能预警响应，结构隐患提前识别、及时推送，有效防范建筑开裂、沉降、坍塌等安全事故。
非侵入安装，不破坏大厦主体结构，适配新建大厦、在用写字楼、老旧居民楼全场景。
远程可视化管理，足不出户掌握大厦全线结构状态，替代人工高空、隐蔽部位巡检，提升管理效率。
应用领域
高层住宅大厦、写字楼、商务综合体结构沉降裂缝监测
超高层建筑地基沉降、框架结构应变在线监测
老旧大楼、历史建筑结构变形、墙体裂缝安全监测
大厦地下室、剪力墙、梁柱、楼板结构健康监测
大厦加固改造前后沉降变形对比监测与效果评估
建筑结构安全鉴定、竣工验收数字化监测
效益分析
安全效益：实时监测大厦结构变形，提前预警不均匀沉降、墙体开裂、结构损伤隐患，大幅降低建筑安全事故发生率，保障人员与财产安全。
管理效益：替代人工高空、隐蔽部位巡检，监测效率提升 90% 以上，实现大厦结构运维智能化、数字化、可视化。
经济效益：减少人工巡检成本，提前处置小隐患，避免大规模结构加固、墙体维修带来的高额费用，延长大厦使用寿命。
社会效益：保障高层建筑安全稳定运行，提升居住与办公安全性，增强公众安全感，助力城市建筑安全管控。
国标规范
GB 50007-2011《建筑地基基础设计规范》
GB 50026-2016《工程测量标准》
GB/T 50152-2012《混凝土结构试验方法标准》
JGJ 8-2016《建筑变形测量规范》
JGJ/T 403-2017《建筑结构健康监测系统技术标准》
GB/T 191-2008《包装储运图示标志》
JJF 119-2018《位移传感器校准规范》
参考文献
建筑地基基础设计规范实施指南
建筑变形测量规范条文说明
高层建筑结构健康监测技术手册
混凝土结构位移与应变监测技术规范
建筑结构沉降裂缝监测与安全评估指南
案例分享
某市中心 28 层商住大厦，建成运营 8 年后出现墙体细微裂缝、局部沉降不均隐患，应用本监测方案在大厦地基、地下室、剪力墙、主梁等部位布设拉线位移沉降设备与表贴式应变计，实现 24 小时不间断在线监测。系统运行期间，精准监测到地基沉降速率、墙体裂缝扩展数据，及时发出黄色预警，运维单位结合监测数据开展结构加固与地基补强处理，有效遏制结构变形发展。长期监测数据清晰反映大厦结构变形规律，人工巡检频次减少 85%，隐患处置效率大幅提升，全面保障了大厦结构安全与正常运营，为高层建筑常态化安全管控提供了可靠技术支撑。
