乡镇自动雨量水位地质位移监测方案
时间：2026-05-11
涉川
方案介绍
本方案面向乡镇防汛减灾、地质灾害防控核心需求，构建雨量、水位、地质位移三位一体全自动在线监测体系，针对乡镇河道、水库、塘坝、山洪沟、山区边坡、危房、乡村道路等重点区域，实现降雨量、河道 / 库塘水位、边坡位移 / 地面沉降 / 危房变形 24 小时不间断自动监测。系统采用工业级无线传感设备，搭配太阳能低功耗供电与 4G 无线传输，将监测数据实时上传至乡镇智慧防汛监测平台，实现数据可视化、智能分析、多级预警、报表导出，可快速捕捉暴雨洪水、水位超警、滑坡坍塌等风险，为乡镇防汛调度、人员转移、灾害处置提供实时数据支撑，全面提升乡镇防灾减灾与应急处置能力。
监测目标
实时自动监测乡镇全域降雨量、降雨强度，精准掌握暴雨、短时强降雨等雨情变化。
连续监测河道、水库、塘坝、山洪沟水位，及时识别水位超警、洪水漫溢风险。
精准监测山区边坡、地质灾害点、危房墙体、乡村道路的地质位移与沉降变形，捕捉滑坡、坍塌前兆。
建立雨情、水情、地质位移联动监测机制，实现多因子综合预警，提升灾害识别准确性。
实现监测数据自动存储、远程查看、历史追溯、报表导出，满足乡镇防汛与地质灾害防控管理需求。
设备适配乡镇野外无市电、高低温、多雨、潮湿、偏远复杂环境，长期稳定无人值守运行。
需求分析
乡镇多处于山区、丘陵地带，暴雨天气易引发山洪、河道水位暴涨、农田淹涝、房屋进水等灾害，传统人工测雨、测水效率低、响应滞后。
山区边坡、老旧危房、临崖道路易发生滑坡、沉降、墙体开裂等地质灾害，缺乏连续监测手段，隐患发现不及时易造成安全事故。
乡镇监测点位分散、偏远，无市电供应、无布线条件，亟需无线传输、太阳能供电、低功耗的自动化监测设备。
乡镇防汛与地质灾害防控需要多数据联动研判，单一雨量或水位监测无法全面判断灾害风险，需三参数一体化监测。
乡镇管理人员需通过电脑、手机远程实时查看数据、接收预警，减少野外巡查频次，降低工作强度与安全风险。
监测系统需操作简单、部署便捷、维护成本低，适配乡镇基层运维能力与预算条件。
监测方法
采用全域网格化布点法，在乡镇降雨中心区、河道沿线、水库塘坝、地质灾害隐患点、危房集中区科学布设监测点位。
采用三参数同步监测法，同一监测单元同步采集雨量、水位、地质位移数据，实现雨情、水情、地质险情联动分析。
采用低功耗自动采集法，常态定时采样，暴雨、水位上涨、位移异常时自动加密采样，精准捕捉灾害突变过程。
采用4G 无线传输法，无需现场布线，偏远山区、野外河道均可快速部署，数据实时上传云端平台。
采用太阳能 + 锂电池供电法，适配无市电乡镇野外场景，阴雨天可持续稳定供电，实现全年无人值守。
采用多因子阈值预警法，结合乡镇防汛标准与地质灾害防控要求，设置雨量、水位、位移分级预警阈值。
应用原理
雨量监测采用翻斗式计量原理，雨水流入翻斗，达到定量后自动翻转，记录翻转次数换算为累计雨量与降雨强度。
水位监测采用超声波非接触测量原理，传感器发射声波测量探头至水面距离，自动计算实时水位高度，不受水体杂质、泥沙影响。
地质位移监测采用拉线式位移测量原理，传感器拉线随边坡、墙体、地面变形伸缩，将机械位移转换为电信号，精准测量变形量。
无线采集主机统一汇总雨量、水位、位移数据，完成信号滤波、校准、本地存储，通过 4G 网络上传至云端平台；平台对数据实时分析，超出预警阈值立即触发多级预警，并推送至乡镇管理人员。
功能特点
雨量、水位、地质位移三参数一体化监测，一套系统覆盖乡镇防汛与地质灾害防控全部核心需求。
24 小时全自动无人值守监测，无需人工操作、无需现场巡检，全天候保障监测不间断。
低功耗太阳能供电，内置锂电池，阴雨天续航能力强，适配乡镇无市电野外点位。
4G 无线免布线部署，安装便捷、施工简单，偏远山区、河道边坡均可快速布设。
高频率高精度采集，精准捕捉短时强降雨、水位快速上涨、位移突变等灾害前兆。
多级智能预警机制，雨情、水情、地质险情异常时多渠道同步推送预警信息。
远程多终端访问，电脑网页、手机小程序随时随地查看数据、接收预警、导出报表。
全设备高防护设计，防水、防雷、防潮、抗高低温，适应乡镇多雨、潮湿、恶劣野外环境。
数据自动存储与补传，断网时本地缓存数据，联网后自动补传，确保数据不丢失。
硬件清单
自动翻斗式雨量传感器
超声波水位监测传感器
拉线式地质位移 / 沉降传感器
无线数据采集主机
太阳能供电套件（太阳能板 + 锂电池）
户外防水防雷机箱
传感器安装支架与固定配件
乡镇自动监测智慧管理平台
硬件参数（量程、精度）
翻斗式雨量传感器：量程 0～4mm/min，分辨率 0.2mm，测量精度 ±4%，承雨口径 200mm，防护等级 IP65。
超声波水位传感器：量程 0～10m，测量精度 ±1cm，分辨率 1mm，自带温度补偿，防护等级 IP68。
拉线式地质位移传感器：量程 0～1000mm 可选，测量精度 ±0.1% FS，分辨率 0.1mm，线性精度 ±0.15% FS，防护等级 IP65。
无线采集主机：供电 DC12V，通信方式 4G/NB-IoT，通信协议 Modbus-RTU，采样周期 1～60 分钟可调，本地数据存储，工作温度 - 30℃～70℃，防护等级 IP65。
太阳能供电套件：功率 10W～30W 可选，锂电池容量 12V/50Ah，阴雨天续航≥7 天，适配野外无市电场景。
整机工作环境：温度 - 30℃～70℃，湿度 0～100% RH，适应乡镇野外全天候运行。
方案实现
点位布设
雨量监测点：按乡镇行政区域均匀布设，重点在村庄、农田、山洪沟上方布设，覆盖全域降雨监测。
水位监测点：布设在河道关键断面、水库溢洪道、塘坝出水口、山洪沟入口等水位易涨区域。
地质位移监测点：布设在山区滑坡隐患点、临崖边坡、老旧危房墙体、易沉降乡村道路等风险位置。
安装实施

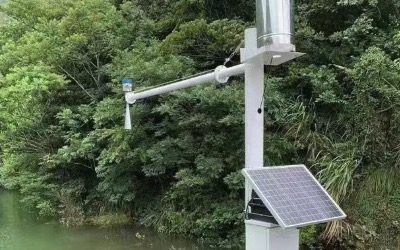

雨量传感器安装于立杆顶部，四周无遮挡，保持水平安装。
水位传感器固定于河道、库坝岸边，探头垂直向下对准水面，无遮挡、无晃动。
位移传感器两端分别固定在边坡 / 墙体稳定点与变形点，拉线保持直线、受力均匀。
采集主机与电源模块安装于防水防雷机箱内，固定于立杆或墙体，太阳能板朝南倾斜安装。
系统调试
设备上电后校准传感器零点，配置采样频率、预警阈值、上传参数；测试数据采集、无线传输、平台接收、预警触发功能；连续试运行 72 小时，确认稳定后投入正式运行。
数据分析
实时监测展示：平台按乡镇区域、点位类型展示雨量、水位、位移实时数值，直观呈现雨情、水情、地质状态。
趋势变化分析：生成小时、日、月、季度降雨、水位、位移变化曲线，分析变化规律与灾害前兆。
统计分析计算：自动统计日降雨量、月累计雨量、最高水位、最大位移量、超标时长与次数。
多因子联动分析：结合降雨、水位、位移数据，综合判断洪水、滑坡、坍塌灾害风险等级。
报表自动输出：生成乡镇雨情水情地质监测日报、周报、月报，支持 Excel/PDF 格式导出归档。
预警决策
蓝色预警：降雨量接近警戒值、水位小幅上涨、位移轻微变化，提示加强监测与巡查。
黄色预警：短时强降雨、水位接近警戒水位、位移缓慢增大，通知村组加强防范。
橙色预警：暴雨持续、水位超警戒、位移明显增大，存在山洪、滑坡风险，启动村级预案。
红色预警：特大暴雨、水位暴涨漫溢、位移急剧增大，面临山洪、滑坡、坍塌危险，立即组织人员转移、启动乡镇应急响应。
预警信息通过平台弹窗、手机短信、小程序、乡镇广播同步推送，形成 “监测 — 预警 — 处置 — 复核” 闭环管理。
方案优点
专为乡镇场景定制，贴合防汛、地质灾害防控实际需求，实用性强、性价比高。
全无线、太阳能部署，无需布线、无需市电，偏远乡村、山区均可快速落地。
操作简单、维护便捷，适配乡镇基层管理人员使用，无需专业技术能力。
三参数联动监测，比单一监测更精准、更全面，灾害预警准确率大幅提升。
高防护、长寿命，设备可在野外稳定运行 3～5 年，后期维护成本极低。
数据可对接乡镇应急、水利、自然资源部门，实现数据共享与协同处置。
应用领域
乡镇防汛抗旱雨情水情自动监测
山区乡镇河道、水库、塘坝水位监测
乡镇地质灾害隐患点（滑坡、边坡、沉降）位移监测
老旧房屋、危房墙体变形与沉降监测
乡村道路、临崖路段地质位移安全监测
山洪沟、山洪易发区降雨水位联动监测
乡镇自然资源、水利、应急管理一体化防灾监测
效益分析
安全效益：24 小时自动监测灾害风险，提前预警山洪、洪水、滑坡、坍塌事故，保障乡镇居民生命财产安全。
管理效益：替代人工野外巡查，监测效率提升 90% 以上，降低乡镇防汛与地质灾害防控工作强度。
经济效益：减少灾害造成的房屋损毁、农田淹没、道路坍塌损失，降低人工巡检与应急处置成本。
社会效益：提升乡镇防灾减灾智能化水平，增强居民安全保障，助力乡村安全与振兴建设。
国标规范
GB/T 11832-2022《翻斗式雨量计》
SL 36-2018《水文监测数据通信规约》
GB 50026-2016《工程测量标准》
DZ/T 0284-2015《地质灾害监测技术要求》
SL/T 80-2019《水位观测规范》
GB/T 191-2008《包装储运图示标志》
参考文献
水文自动监测系统技术规范
乡镇防汛监测与应急处置指南
地质灾害位移监测技术手册
乡村地质灾害防控技术指南
乡镇水利工程自动监测应用技术规范
案例分享
某山区乡镇地处山洪与地质灾害多发区域，应用本方案在全域布设雨量、水位、地质位移监测点位，实现 24 小时自动监测。在一次短时强降雨天气中，系统提前监测到雨量骤增、河道水位快速上涨、边坡位移异常增大，立即发出橙色预警，乡镇管理人员及时组织危险区域村民转移，成功避免山洪与滑坡造成的人员伤亡与房屋损毁。系统长期稳定运行，大幅减少人工巡查频次，为乡镇防灾减灾提供了可靠的智能化技术支撑，成为基层乡镇安全防控的典型应用案例。
