山洪滑坡土壤含水率在线监测
时间：2026-05-11
涉川
方案介绍
本方案针对山区、乡镇、边坡、地质灾害隐患点山洪滑坡灾害防控需求，构建土壤含水率全天候在线监测体系。系统采用工业级埋入式土壤含水率传感器，对山体边坡、滑坡隐患点、山洪沟两侧、临崖路段的地表及深层土壤体积含水率进行 24 小时不间断自动监测，通过频域反射技术精准捕捉土壤水分渗透、饱和、超临界状态，搭配低功耗无线采集主机与太阳能供电单元，利用 4G 无线网络将数据实时上传至云端监测平台。系统可精准识别土壤含水率持续升高、水分快速渗透等滑坡诱发关键信号，结合降雨、地形条件实现山洪滑坡灾害提前预警，为基层防灾、人员转移、应急处置提供核心数据支撑，从源头降低山洪滑坡灾害风险。
监测目标
实时连续监测山体边坡、滑坡隐患点土壤体积含水率，精准反映土壤水分饱和与渗透状态。
实现地表、深层分层含水率监测，完整捕捉水分入渗规律，识别滑坡诱发前期特征。
建立土壤含水率异常自动预警机制，对含水率超标、快速上升等风险实时告警。
长期积累土壤含水率监测数据，结合降雨规律分析滑坡灾害触发阈值，建立区域灾害模型。
实现监测数据远程查看、历史追溯、自动统计、报表导出，满足地质灾害防控管理需求。
设备适配山区野外无市电、多雨、潮湿、高低温、强日照等恶劣环境，实现无人值守长期稳定运行。
需求分析
山区土壤在持续降雨、暴雨入渗后含水率快速上升，土体饱和软化易引发滑坡、坍塌，同时加剧山洪灾害风险，亟需连续在线监测手段。
传统人工土壤含水率检测频次低、数据滞后、代表性差，无法实时捕捉灾害前兆信号，难以满足预警需求。
滑坡隐患点多分布在偏远山区、陡坡、临崖区域，无供电、无布线条件，必须采用无线传输、太阳能供电的监测设备。
土壤含水率监测需兼顾地表与深层，不同深度水分变化直接影响土体稳定性，单一浅层监测无法全面判断风险。
监测设备需具备高防水、抗腐蚀、耐高低温、抗雷击特性，适应山区多雨、高湿、暴晒、冻融等复杂工况。
基层防灾管理人员需通过手机、电脑远程实时查看数据、接收预警，减少高危区域巡查频次，提升应急响应效率。
监测方法
采用隐患点网格化分层布设法，在滑坡体、边坡中部、坡脚、山洪沟两侧等关键位置布设监测点位，按地表、30cm、60cm、100cm 分层埋设传感器。
采用FDR 频域反射连续监测法，实时测量土壤介电常数并自动换算体积含水率，实现无扰动、高精度连续采集。
采用动态频率采集法，晴天低频次节能监测，降雨及含水率上升阶段自动加密采样，精准捕捉水分突变过程。
采用4G 无线远程传输法，无需现场布线，山区、陡坡、野外均可快速部署，数据实时上传云端平台。
采用太阳能 + 锂电池低功耗供电法，适配野外无市电场景，阴雨天可长时间续航，实现全年不间断运行。
采用含水率阈值 + 上升速率双判据预警法，结合区域地质条件设定警戒阈值，提升山洪滑坡预警准确性。
应用原理
土壤含水率监测采用FDR 频域反射原理，传感器发射高频电磁信号，信号通过土壤时传播速度与介电常数相关，水分是影响土壤介电特性的核心因素，系统通过检测信号频率变化精准计算土壤体积含水率。
传感器埋入土壤内部，与土体紧密接触，真实反映不同深度土壤实际含水状态，不受地表杂物、雨水径流干扰。
无线采集主机定时读取传感器数据，完成信号滤波、温度补偿、数值校准，通过 4G 模块将含水率、层位、时间等数据上传云端。
云端平台对多测点、多层位数据进行融合分析，判断土壤含水率是否达到滑坡临界值，异常时自动触发分级预警并推送至管理人员。
功能特点
24 小时不间断在线监测，无需人工值守，全天候捕捉土壤含水率变化与灾害前兆。
多层位同步监测，可同时采集地表、浅层、深层土壤含水率，全面反映土体水分渗透规律。
高精度稳定测量，FDR 技术抗干扰强，数据一致性好，适配各类土质（砂土、壤土、黏土）。
低功耗太阳能供电，整机功耗低，锂电池续航能力强，阴雨天气持续稳定工作。
4G 无线免布线部署，安装简便、施工快捷，偏远山区、陡坡边坡均可快速布设。
高等级防护设计，传感器 IP68 防水防尘，采集主机 IP65 防雷防腐，适应野外恶劣环境。
智能分级预警，支持含水率上限阈值、单位时间上升速率双重判断，减少误报漏报。
多终端远程访问，电脑网页、手机小程序实时查看数据、曲线、告警，支持报表导出。
断网数据补传，本地大容量存储，网络恢复后自动补传数据，确保监测数据完整不丢失。
硬件清单
埋入式土壤含水率传感器
多层位数据采集主机
4G 无线传输模块
太阳能供电套件（太阳能板 + 锂电池）
户外防水防雷机箱
传感器埋入安装配件
立杆、抱箍、固定支架
云端山洪滑坡监测平台
硬件参数（量程、精度）
土壤含水率传感器：测量量程 0~100% Vol，测量精度 ±2% Vol，分辨率 0.1% Vol，响应时间≤1s，工作温度 - 40℃~85℃，防护等级 IP68，探针材质 304 不锈钢，供电 DC12V，输出 RS485/Modbus-RTU。
数据采集主机：供电 DC12V，通信方式 4G/NB-IoT，通信协议 Modbus-RTU，采样周期 1~60 分钟可调，本地存储容量≥8GB，工作温度 - 30℃~75℃，防护等级 IP65。
太阳能供电套件：输出电压 12V，太阳能板功率 20W，锂电池容量 50Ah，阴雨天续航≥15 天，具备过充过放保护。
安装套件：埋入式固定支架、防水接头、屏蔽线缆、立杆抱箍，适配山区边坡安装。
方案实现
点位布设
在山体滑坡隐患点、不稳定边坡、山洪沟两侧、临崖乡村道路、库区沿岸等风险区域布设监测点；每个监测点按 0cm、30cm、60cm、100cm 分层埋设含水率传感器，全面监测水分入渗深度与速度。
安装实施

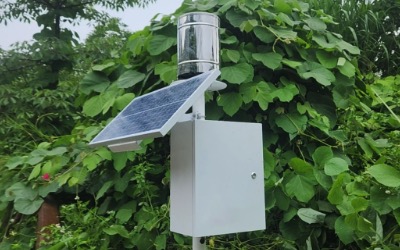

土壤含水率传感器采用垂直埋入式安装，打孔埋设后回填压实，确保探针与土壤紧密接触；采集主机、太阳能板、锂电池安装于立杆上，机箱固定牢固，太阳能板朝南倾斜安装保证光照；传感器与采集主机采用屏蔽线缆连接，接头做防水密封处理。
系统调试
设备上电后校准传感器零点与温度参数，配置采样频率、预警阈值、上传间隔；测试数据采集、无线传输、平台显示、预警触发功能；连续试运行 72 小时，确认数据稳定、传输正常、预警灵敏后正式投入运行。
数据分析
实时数据展示：平台按监测点、分层位展示土壤含水率实时数值，直观反映土体含水状态。
趋势变化分析：生成小时、日、降雨周期含水率变化曲线，分析降雨入渗、水分累积规律。
分层对比分析：对比地表、浅层、深层含水率差异，判断水分渗透深度与土体饱和范围。
降雨关联分析：结合降雨量数据，分析降雨强度、累计雨量与土壤含水率上升的关联性。
统计报表输出：自动生成土壤含水率监测日报、周报、月报，支持 Excel/PDF 格式导出归档。
风险评估分析：根据长期数据确定区域滑坡含水率临界值，评估灾害风险等级与发展趋势。
预警决策
蓝色预警：土壤含水率接近警戒值，上升趋势明显，提示加强监测与现场巡查。
黄色预警：土壤含水率超出安全阈值，浅层土体趋于饱和，存在滑坡萌芽风险，通知村组关注。
橙色预警：土壤含水率持续超标，深层土体饱和，含水率快速上升，存在较大滑坡山洪风险，启动村级防灾预案。
红色预警：土壤含水率达到临界值，持续高含水率且伴随强降雨，极易发生大规模滑坡山洪，立即组织人员转移，启动乡镇应急响应。
预警信息通过平台弹窗、手机短信、小程序、乡村广播同步推送，明确监测点位、风险等级、处置建议，形成监测 — 预警 — 处置 — 复核闭环管理。
方案优点
精准监测土壤含水率核心指标，直接反映山洪滑坡最关键诱发条件，预警针对性强。
多层位同步监测，完整还原水分入渗全过程，比单点浅层监测更科学、更可靠。
全无线、太阳能部署，适配山区所有复杂场景，施工简单、成本低、易推广。
低功耗、高防护，设备可在野外稳定运行 3-5 年，后期维护工作量极小。
操作简单易用，无需专业技术，适配乡镇、村组基层防灾管理人员使用。
数据可对接应急、水利、自然资源部门平台，实现多部门数据共享与协同防控。
应用领域
山区山洪、滑坡地质灾害隐患点在线监测
山体边坡、临崖道路、乡村公路土壤含水率监测
水库沿岸、塘坝周边山体土壤水分监测
老旧危房周边、切坡建房区域土壤含水率监测
林区、山区防汛防灾一体化在线监测
乡镇地质灾害自动化监测预警体系建设
效益分析
安全效益：24 小时精准监测滑坡诱发关键指标，提前预警山洪滑坡灾害，最大限度保障群众生命财产安全。
管理效益：替代人工高危巡查，监测效率提升 90% 以上，大幅降低基层防灾工作强度与风险。
经济效益：减少滑坡、山洪造成的房屋损毁、农田淹没、道路损坏损失，降低应急处置成本。
社会效益：提升山区乡镇防灾减灾智能化水平，增强群众安全保障能力，助力乡村安全稳定发展。
国标规范
DZ/T 0284-2015《地质灾害监测技术要求》
GB/T 17426-2013《土壤含水率测定方法》
SL 36-2018《水文监测数据通信规约》
GB 50026-2016《工程测量标准》
GB/T 28592-2012《降水量观测仪器》
GB/T 191-2008《包装储运图示标志》
参考文献
地质灾害监测技术指南
土壤水分在线监测技术规范
山洪灾害监测预警系统技术要求
山区滑坡灾害防控监测手册
乡镇地质灾害自动化监测建设指南
案例分享
某山区乡镇属滑坡山洪高发区域，应用本方案在全域 12 处滑坡隐患点布设多层位土壤含水率在线监测设备。在一次持续强降雨过程中，系统监测到 3 号隐患点 60cm 深度土壤含水率快速上升并达到警戒阈值，立即发出橙色预警，乡镇防灾人员及时组织周边 15 户村民转移避险，2 小时后该点位发生小型滑坡，无人员伤亡与财产损失。系统长期运行有效捕捉多次灾害前兆，大幅提升乡镇防灾精准度，成为基层山洪滑坡防控的典型应用。
