暴雨洪涝雨量水位监测站应用
时间：2026-05-11
涉川
方案介绍

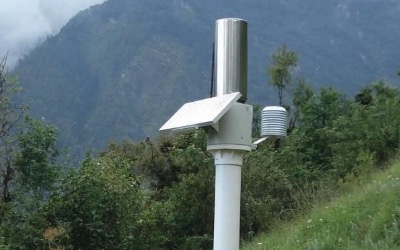

本方案专为暴雨洪涝灾害精准防控打造，采用一体化集成式自动雨量水位监测站，实现降雨量、河道 / 库塘水位24 小时不间断自动监测、数据无线传输、云端智能分析与洪涝灾害分级预警。监测站集成翻斗式雨量传感器、非接触式超声波水位传感器、低功耗数据采集主机、太阳能供电系统于一体，无需市电、无需布线，可快速部署在河道断面、水库塘坝、山洪沟口、城市内涝点、乡镇防汛关键点位。系统实时采集降雨强度、累计雨量、水位高度、超警水位等核心数据，通过 4G/NB-IoT 无线网络上传至防汛监测平台，为暴雨洪涝预警、河道行洪调度、水库泄洪、人员转移、应急抢险提供实时、精准、可靠的数据支撑，全面提升暴雨洪涝灾害应急处置与防御能力。
监测目标
实时自动监测单点降雨量、累计雨量、降雨强度，精准捕捉暴雨、特大暴雨等极端雨情。
连续自动监测河道、水库、塘坝、沟渠水位高度，实时掌握水位涨落趋势与超警状态。
实现雨量、水位数据自动采集、无线上传、永久存储，确保数据可追溯、可查阅、可导出。
建立雨量水位联动预警模型，根据洪涝灾害特征实现分级自动预警，提升灾害响应速度。
适配野外无供电、无网络、多雨、潮湿、雷击等恶劣环境，实现全年无人值守稳定运行。
数据对接乡镇、区县防汛指挥平台，实现跨部门数据共享与协同防汛调度。
需求分析
暴雨洪涝灾害突发性强、破坏力大，河道水位暴涨、山洪漫溢、城市内涝速度快，传统人工巡查监测滞后、风险高，无法满足实时防御需求。
河道、水库、山洪沟等监测点位多处于偏远野外、山区地段，无市电供应、无有线网络，必须采用太阳能供电、无线传输的一体化监测站。
防汛决策需要雨量 + 水位双参数同步监测，单一指标无法准确判断洪涝风险，亟需一体化联动监测设备。
监测设备需具备高防水、防雷击、抗风、耐高低温特性，适应南方多雨、北方温差大、沿海台风等复杂气候条件。
基层防汛管理人员需通过电脑、手机随时随地查看实时数据、接收预警信息，减少野外巡查频次，降低工作风险。
监测数据需满足水文、防汛行业规范，可作为防汛调度、灾害统计、应急抢险的合法依据。
监测方法
采用关键断面定点布设法，在河道控制断面、水库溢洪道、塘坝出水口、山洪沟入口、内涝易发点布设监测站，实现重点区域全覆盖。
采用雨量水位同步采集法，单站同时监测降雨量与水位，统一时间轴、统一上传、统一分析，保证数据关联性。
采用定时采集 + 事件加密法，常态环境定时采样，暴雨天气、水位快速上涨时自动提升采样频率，精准捕捉洪涝突变过程。
采用太阳能 + 锂电池互补供电法，满足野外无市电场景长期运行，阴雨天可持续稳定工作。
采用4G/NB-IoT 无线传输法，无需现场布线，偏远山区、河道沿线均可快速部署，数据实时上传不延迟。
采用雨量阈值 + 水位警戒双判据预警法，结合当地防汛警戒值设定预警条件，提升洪涝预警准确性。
应用原理
雨量监测采用翻斗式计量原理，雨水进入承雨斗后，定量雨水使翻斗翻转，磁控开关记录翻转次数，系统自动换算为实时降雨强度、小时雨量、累计雨量。
水位监测采用超声波非接触测量原理，传感器垂直向下发射超声波脉冲，脉冲经水面反射后被接收，通过传播时间计算探头到水面的距离，自动换算出实时水位高度。
数据采集主机实时读取雨量、水位数据，完成信号滤波、数值校准、本地存储，通过无线通信模块将数据打包上传至云端防汛平台。
云端平台对数据进行解析、展示、统计，当降雨量超标、水位超警戒水位时，自动触发分级预警，并将预警信息推送至相关责任人。
功能特点
一体化集成设计，单站完成雨量、水位双参数监测，安装便捷、占地面积小、部署快速。
24 小时全自动运行，无需人工值守、无需现场操作，真正实现无人化自动监测。
太阳能低功耗供电，搭配大容量锂电池，阴雨天续航可达 15 天以上，全年不间断工作。
4G/NB-IoT 双无线传输，信号稳定、传输距离远，偏远山区、野外河道均可稳定联网。
高精度测量，雨量分辨率 0.2mm，水位测量误差≤1cm，满足水文防汛高精度监测要求。
雨量水位联动预警，支持多级阈值设置，超标时多渠道同步推送预警信息。
全设备高防护设计，主机 IP65 防水、传感器 IP68 防水，整机防雷、抗风、耐高低温。
多终端远程访问，电脑网页、手机小程序实时查看数据、曲线、告警，支持报表一键导出。
断网数据补传，本地大容量存储，网络恢复后自动补传中断数据，确保数据完整不丢失。
硬件清单
翻斗式雨量传感器
超声波非接触式水位传感器
多功能数据采集主机
太阳能供电套件（太阳能板 + 锂电池）
一体化监测立杆
户外防水防雷防护机箱
传感器固定支架与安装配件
暴雨洪涝防汛监测云平台
硬件参数（量程、精度）
翻斗式雨量传感器：测量量程 0～4mm/min，分辨率 0.2mm，测量精度 ±4%，承雨口径 Φ200mm，防护等级 IP65，工作温度 - 20℃～60℃。
超声波水位传感器：测量量程 0～10m/0～20m 可选，测量精度 ±1cm，分辨率 1mm，自带温度补偿，非接触式测量，防护等级 IP68，工作温度 - 30℃～70℃。
数据采集主机：供电 DC12V，通信方式 4G/NB-IoT，通信协议 Modbus-RTU/SL36 水文规约，采样周期 1～60 分钟可调，本地数据存储≥6 个月，工作温度 - 30℃～70℃，防护等级 IP65。
太阳能供电套件：太阳能板功率 20W～30W，锂电池容量 12V/50Ah，阴雨天续航≥15 天，具备过充、过放、防雷保护。
一体化监测立杆：高度 3m～5m 可选，镀锌防腐材质，抗风等级≥12 级。
方案实现
点位布设
河道监测：布设于河道平直段、控制断面、桥梁附近，避开回流、漩涡、杂物漂浮区域。
水库监测：布设于水库大坝溢洪道旁、水位变化平稳区域，远离泄洪口冲击区。
山洪沟监测：布设于沟口上游平缓地段，实时监测山洪来水水位与降雨情况。
乡镇内涝监测：布设于低洼路段、下穿通道、易积水区域，监测积水深度与关联雨量。
安装实施
监测立杆垂直固定于地面，做好地基加固与防风处理；雨量传感器安装于立杆顶部，水平安装、四周无遮挡；水位传感器固定于立杆内侧，探头垂直向下对准水面；采集主机、锂电池、防雷模块安装于防护机箱内，固定在立杆中部；太阳能板朝南倾斜安装，保证光照效率。
系统调试
设备上电后校准水位零点、雨量基数，配置采样频率、预警阈值、上传参数；测试数据采集、无线传输、平台显示、预警触发功能；连续试运行 72 小时，确认数据稳定、传输正常、预警灵敏后正式投入运行。
数据分析
实时数据监测：平台展示各监测站实时雨量、累计雨量、水位高度、水位超警值，数据动态刷新。
趋势变化分析：生成小时 / 日 / 月雨量曲线、水位涨落曲线，直观反映暴雨洪涝发展过程。
关联统计分析：自动统计最大小时雨量、累计总雨量、最高水位、超警时长、超警次数。
洪涝研判分析：结合雨量强度与水位涨幅速度，综合判断洪涝发展等级与风险范围。
报表自动输出：生成暴雨洪涝监测日报、周报、月报、汛期专报，支持 Excel/PDF 格式导出归档。
预警决策
蓝色预警：小时雨量偏大、水位接近警戒值，提示加强监测，做好防汛准备。
黄色预警：出现暴雨、水位达到警戒水位，河道行洪压力增大，启动巡查预案。
橙色预警：出现大暴雨、水位超过保证水位，山洪、内涝风险高，组织危险区域人员转移。
红色预警：出现特大暴雨、水位急剧暴涨，发生严重洪涝灾害，启动应急抢险与全面疏散。
预警信息通过平台弹窗、手机短信、小程序、乡镇广播同步推送，明确监测站位置、风险等级、处置建议，形成 “监测 — 预警 — 处置 — 复核” 闭环管理。
方案优点
专为暴雨洪涝场景定制，雨量水位一体化监测，贴合防汛实际需求，实用性强。
全野外适配设计，太阳能 + 无线传输，偏远山区、河道野外均可快速落地。
高精度高可靠，测量精度符合水文规范，设备耐用、故障率低、维护成本极低。
预警及时精准，双参数联动判断，大幅减少误报、漏报，灾害预警提前量充足。
操作简单易用，界面直观、无需专业技术，适配基层防汛人员快速上手使用。
数据标准化输出，兼容各级防汛平台，实现数据互通与多级联动指挥。
应用领域
河道、湖泊、水库、塘坝暴雨洪涝雨量水位自动监测
山区乡镇山洪沟、地质灾害易发区雨情水情监测
城市下穿通道、低洼路段、管网入口内涝雨量水位监测
灌区、排涝站、水利枢纽防汛自动化监测
区县、乡镇、村社三级暴雨洪涝防御监测网络
防汛指挥中心实时雨情水情监测与调度支撑
效益分析
安全效益：24 小时实时监测暴雨洪涝风险，提前预警、快速响应，最大限度减少人员伤亡和财产损失。
管理效益：替代人工野外巡堤查险，监测效率提升 90% 以上，降低基层防汛工作强度与安全风险。
经济效益：减少洪涝灾害造成的农田淹没、房屋损毁、交通中断损失，降低应急抢险与灾后重建成本。
社会效益：提升区域暴雨洪涝防御智能化水平，保障群众生命财产安全，助力城乡安全稳定发展。
国标规范
GB/T 11832-2022《翻斗式雨量计》
SL/T 80-2019《水位观测规范》
SL 36-2018《水文监测数据通信规约》
GB 50179-2015《河流流量测验规范》
GB/T 19604-2020《水文自动测报系统技术规范》
GB/T 28592-2012《降水量观测仪器》
参考文献
水文自动测报系统技术规范
暴雨洪涝灾害监测预警技术指南
乡镇防汛自动化监测系统建设标准
河道水位监测与防汛调度应用手册
雨量水位一体化监测站安装运维规范
案例分享
某沿江区县为应对汛期暴雨洪涝灾害，全域部署一体化雨量水位监测站，覆盖河道、水库、山洪沟等 32 个关键点位。在一次区域性特大暴雨过程中，系统实时监测到 6 个站点雨量超警戒、3 条河道水位快速超警，立即发出橙色与红色预警，区县防汛指挥中心依据实时数据科学调度水库泄洪、组织沿江群众转移，成功避免洪涝灾害造成人员伤亡，大幅减少财产损失。系统汛期稳定运行，数据精准可靠，成为当地防汛指挥的核心数据支撑，全面提升了区域暴雨洪涝灾害防御能力。
