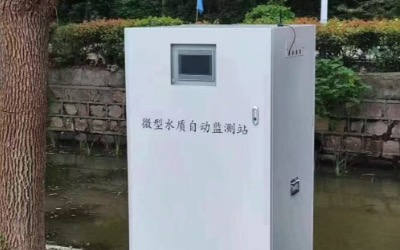

微型水质自动监测站
时间：2026-05-13
涉川
一、方案介绍
本方案专为中小排污企业、乡镇污水处理厂、园区集中排口、河道断面等场景打造，构建COD、氨氮、总磷三参数一体化微型水质自动监测站。系统集成在线分析单元、自动采样预处理单元、符合 HJ212-2017 标准的数据采集传输仪，实现水样自动采集、在线消解分析、数据合规传输、远程监控预警全流程自动化运行。设备采用低维护设计，标配试剂可支持 400 个水样分析，月维护工作量＜2 小时，适配中小规模排污场景低成本、易部署、免高频运维的需求，可无缝对接各级生态环境监管平台，为水环境监管、排污达标管控提供稳定可靠的数据支撑。
二、监测目标
实现 COD、氨氮、总磷指标 24 小时连续在线监测，数据精度、重复性、漂移等性能指标符合标准要求。
监测数据按 HJ212-2017 协议规范采集、存储、传输，满足生态环境监管平台对接与数据采信要求。
实现设备状态自动监测与故障预警，支持零点 / 量程自动校准，减少人工干预，保障数据长期稳定。
适配复杂工况，具备断电续航、断网续传、电磁兼容防护能力，全年无人值守稳定运行。
提供本地可视化操作与远程管理功能，支持数据查询、报表生成、参数配置与设备升级。
三、需求分析
中小排污企业、乡镇污水厂等场景缺乏大型水质监测站，亟需低成本、易部署的微型监测设备，实现常规排放指标监管。
环保监管要求监测数据按 HJ212-2017 标准上传，需配套合规的数据采集传输设备，确保数据可追溯、可采信。
现场工况复杂，设备需适应温湿度波动、电磁干扰、水质杂质等环境，同时具备断电、断网应急保障能力。
传统大型监测站维护成本高、周期长，中小场景需低试剂消耗、低维护工作量的设备，降低运维压力。
企业与监管部门需实时掌握水质状态、超标情况与设备运行状态，实现预警早发现、早处置。
四、监测方法
采用定点布设法，在污水排放口、河道断面、污水处理厂进出水位置布设监测站，确保水样代表性。
采用自动采样预处理法，通过过滤、除杂去除水样悬浮物，保障分析单元稳定运行与数据准确性。
采用在线消解分光光度法，COD 采用重铬酸钾高温消解 - 比色法，氨氮采用水杨酸分光光度法，总磷采用钼酸铵分光光度法，实现精准测定。
采用自动校准法，定期完成零点、量程校准，消除仪器漂移与环境干扰，保障数据长期稳定。
采用 HJ212-2017 标准传输法，数据采集传输仪按协议完成数据编码、校验、上传，支持以太网 / 3G/GPRS 双通讯模式。
五、应用原理
自动采样单元从监测点取水，经预处理去除悬浮物、杂质后，分别送入 COD、氨氮、总磷分析单元。
COD 分析单元采用重铬酸钾高温消解，将水样中有机物氧化，通过比色法测定吸光度，换算为 COD 浓度值；氨氮分析单元采用水杨酸分光光度法，在碱性条件下与氨氮反应显色，通过比色测定浓度；总磷分析单元采用钼酸铵分光光度法，经消解后显色反应，比色测定总磷浓度。
数据采集传输仪通过 4-20mA 或 RS232 接口采集各分析单元数据，完成滤波、校准、本地存储，按 HJ212-2017 协议通过以太网或无线模块上传至监管平台；同时设备通过触摸屏实现本地操作，内置 WinCE 系统支持参数配置、状态查询、故障报警，断电时后备电池保障关键数据存储与应急运行。
六、功能特点
三参数一体化监测，同步覆盖 COD、氨氮、总磷核心排放指标，满足常规水质监管需求。
合规数据传输，数采仪支持 HJ212-2017 协议，以太网双冗余备份 + GPRS/3G 无线通讯，数据传输稳定可靠。
高精度低漂移，分析仪示值误差、重复性、零点 / 量程漂移性能优异，数据长期稳定可靠。
低维护低成本，标配试剂可完成 400 个水样分析，月维护工作量＜2 小时，大幅降低人工运维成本。
智能人机交互，内置 WinCE 系统与 7 寸群创触摸屏，支持本地数据查看、参数设置、状态监控。
可靠运行保障，后备电池支持断电续航，断网数据自动缓存，电磁兼容符合 IEC 三级标准，适应复杂工况。
远程管理便捷，支持远程参数配置、设备升级、故障诊断，无需频繁现场操作。
七、硬件清单
COD 在线分析仪
氨氮在线分析仪
总磷在线分析仪
微型水质监测数采仪（HJ212-2017 协议）
自动采样预处理单元
试剂存储单元
一体化防护机柜
供电单元（含后备电池）
通讯天线
安装固定配件
水质监测管理平台
八、硬件参数
（一）数据采集传输仪
|
项目
|
技术指标
|
|---|---|
|
处理器
|
芯片主频 533MHz，存储器 256M
|
|
操作系统
|
内置 WinCE 操作系统
|
|
模拟量输入
|
16 路，精度为 16 位 A/D，支持 4~20mA 信号
|
|
数字量输入
|
8 路，支持 RS232/RS485 接口
|
|
开关量输入 / 输出
|
各 8 路，光电隔离；输出支持 250VAC/5A 或 30VDC/5A
|
|
通讯方式
|
以太网：1 个 10M 接口，双通道冗余备份；可选 GPRS/3G 通讯方式
|
|
通讯协议
|
支持 HJ212-2017《污染物在线监控（监测）系统数据传输标准》
|
|
系统精度
|
≤0.2%
|
|
电磁兼容
|
符合 IEC 三级标准
|
|
电源
|
220VAC±15%，50Hz±5%
|
|
后备电池
|
12VDC≥2A（可选）；备用电源 NP1.2-12，液晶屏休眠下续航约 6 小时
|
|
功率
|
＜10W
|
|
显示单元
|
群创 7 寸触摸屏
|
|
工作环境
|
温度 - 10℃~+60℃，相对湿度 20%~90%；外置全天候吸盘天线
|
（二）COD 在线分析仪
|
项目
|
技术指标
|
|---|---|
|
分析方法
|
重铬酸钾高温消解，比色测定
|
|
测量范围
|
(0~200) mg/L、(0~1000) mg/L，其他量程可定制，具备量程自动切换功能
|
|
示值误差
|
20%FS：±10%；50%FS：±8%；80%FS：±5%
|
|
重复性
|
≤5.0%
|
|
零点漂移
|
±5mg/L
|
|
量程漂移
|
≤±5%FS
|
|
记忆效应
|
80%→20%FS：±5mg/L；20%→80%FS：±5mg/L
|
|
试剂用量
|
标配试剂可完成 400 个水样分析
|
|
维护工作量
|
＜2 小时 / 月
|
|
输出接口
|
4-20mA 模拟输出、RS232 数字通讯
|
（三）氨氮在线分析仪
|
项目
|
技术指标
|
|---|---|
|
分析方法
|
水杨酸分光光度法
|
|
测量范围
|
(0~10.00) mg/L、(0~15.00) mg/L、(0~200.00) mg/L、(0~1300.00) mg/L，其他量程可定制，具备量程自动切换功能
|
|
示值误差
|
20%FS：±8%；50%FS：±5%；80%FS：±1%
|
|
重复性
|
≤2.0%
|
|
零点漂移
|
≤±0.02mg/L
|
|
量程漂移
|
≤±1.0%FS
|
|
记忆效应
|
20%FS：±0.3mg/L；80%FS：±0.2mg/L
|
|
试剂用量
|
标配试剂可完成 400 个水样分析
|
|
维护工作量
|
＜2 小时 / 月
|
|
输出接口
|
4-20mA 模拟输出、RS232 数字通讯
|
（四）总磷在线分析仪
|
项目
|
技术指标
|
|---|---|
|
分析方法
|
钼酸铵分光光度法（GB11893-89）
|
|
测量范围
|
0~1mg/L、0~10mg/L，其他量程可定制，具备量程自动切换功能
|
|
直线性
|
≤±10%
|
|
零点漂移
|
≤±5%
|
|
量程漂移
|
≤±10%
|
|
重复性误差
|
≤±10%
|
|
试剂用量
|
标配试剂可完成 400 个水样分析
|
|
维护工作量
|
＜2 小时 / 月
|
|
输出接口
|
4-20mA 模拟输出、RS232 数字通讯
|
九、方案实现
1. 点位布设
优先布设于污水排放口、污水处理厂进出水口、河道断面、园区集中排口等位置，确保监测点水流稳定、水质具有代表性，避开死水、漩涡、杂物堆积区域。
2. 安装实施
自动采样单元安装于监测点，采样口位于水面下合适位置，管路连接密封无泄漏；一体化防护机柜安装于室内或室外防雨、通风位置，做好固定与防护处理；COD、氨氮、总磷分析单元、数采仪安装于机柜内，按规范完成接线与管路连接；供电与通讯线路规范布设，做好防水、防腐、防雷处理，外置天线安装于信号开阔位置。
3. 系统调试
设备上电后，完成 COD、氨氮、总磷分析仪的零点、量程校准；配置数采仪通讯参数、HJ212-2017 协议上传地址、数据格式；测试数据采集、本地显示、平台传输、故障报警功能；连续试运行 72 小时，检查数据稳定性、设备运行状态、预警功能，确认无误后正式投入运行。
十、数据分析
实时数据监测：平台与本地触摸屏同步展示 COD、氨氮、总磷实时浓度值、设备运行状态、通讯状态。
趋势变化分析：生成小时 / 日 / 月浓度变化曲线，分析水质波动规律、超标时段与趋势。
统计分析：自动计算各参数均值、最大值、超标次数、达标率，生成水质统计报表。
数据有效性管理：自动标记有效 / 异常数据，记录校准、维护、故障事件，满足监管数据采信要求。
报表输出：按环保监管要求自动生成日报、周报、月报，支持 Excel/PDF 格式导出与归档。
十一、预警决策
四级预警机制
蓝色预警：数据接近排放标准限值，提示加强监测与常规巡查。
黄色预警：数据轻微超标或出现小幅漂移，通知运维人员现场核查，排查仪器状态或水质波动原因。
橙色预警：数据明显超标或仪器故障，存在排放违规风险，立即启动整改措施，同步推送监管平台。
红色预警：数据严重超标或设备停运，存在重大排放违规风险，立即上报监管部门，开展应急处置与溯源排查。
处置流程
系统自动推送预警信息至管理人员→现场核查水质与设备状态→实施整改、仪器校准或故障检修→复核监测数据→确认正常后解除预警，全程记录处置过程并存档。
十二、方案优点
一体化集成设计，单套设备实现三参数监测，部署便捷、占地面积小，适配中小场景快速落地。
数据合规性强，数采仪支持 HJ212-2017 协议，可直接对接各级生态环境监管平台，数据可采信、可追溯。
低运维成本，标配试剂可完成 400 个水样分析，月维护工作量＜2 小时，大幅降低人工与耗材成本。
运行稳定可靠，后备电池、断网续传、电磁兼容防护设计，适应复杂工况，全年无人值守稳定运行。
人机交互便捷，本地触摸屏 + 远程管理双重模式，支持参数配置、状态监控与故障诊断，操作简单易上手。
十三、应用领域
工业企业污水排放口水质监测
乡镇 / 小型污水处理厂进出水监测
工业园区集中污水排口监管
河道断面、农村黑臭水体水质监测
小型污水治理设施、分散式污水处理设备出水监测
园区水环境监管与排污达标管控
十四、效益分析
合规效益：满足 HJ212-2017 传输标准与水质监测技术要求，数据可直接用于环保监管与排污许可核查，避免合规处罚。
监管效益：实现水质 24 小时实时监测与超标预警，提升中小排污场景监管效率，及时发现并处置排放违规行为。
经济效益：低维护、低耗材设计，大幅降低运维成本，同时减少超标排放导致的罚款与整改投入。
社会效益：推动中小排污企业达标排放，改善水环境质量，助力区域水生态保护与污染防治工作。
十五、国标规范
HJ212-2017《污染物在线监控（监测）系统数据传输标准》
GB 11914-1989《水质 化学需氧量的测定 重铬酸盐法》
GB 7481-1987《水质 铵的测定 水杨酸分光光度法》
GB 11893-1989《水质 总磷的测定 钼酸铵分光光度法》
GB 8978-1996《污水综合排放标准》
GB/T 17626《电磁兼容 试验和测量技术》
十六、参考文献
《水污染源在线监测系统安装技术规范》
《HJ212-2017 协议实施指南》
《水质在线自动监测设备通用技术条件》
《乡镇污水处理设施水质监测技术要求》
《微型水质监测站建设与运维指南》
十七、案例分享
某乡镇污水处理厂为满足出水水质监管需求，部署本方案微型水质自动监测站，实现 COD、氨氮、总磷 24 小时在线监测，数据按 HJ212-2017 协议同步上传至县生态环境局监管平台。设备运行期间，月维护工作量＜2 小时，标配试剂可稳定使用 3 个月，数据达标率达 99.5%，多次通过环保部门现场核查，成功预警 3 次出水浓度异常情况，帮助厂方及时排查工艺问题，避免超标排放处罚，实现了低成本、高效能的水质监管目标。
