微型水站地表水多参数在线检测岸边站
时间：2026-05-13
涉川
一、方案介绍
本方案专为地表水河道断面、饮用水源地、园区排口、湖泊水库等场景打造，构建岸边式微型多参数水质在线监测站。系统采用一体化集成设计，搭载原位多参数水质探头，可同步监测酸碱度（pH）、ORP、电导率、悬浮物、浊度、溶解氧、余氯、污泥浓度、COD 等核心地表水指标，支持氨氮、硝氮、离子类项目扩展。设备采用岸边式免建站房部署，无需大型土建工程，适配无市电场景可选太阳能供电，实现 24 小时原位在线监测、数据无线传输、超标智能预警，为地表水水环境监管、水质评价、污染溯源提供精准、连续、低成本的数据支撑。
二、监测目标
-
实现地表水常规理化指标、污染物指标 24 小时连续原位监测，数据精度与稳定性满足《地表水环境质量标准》及行业规范要求。
-
完成监测数据自动采集、标准化存储、无线传输，支持与各级水环境监管平台对接，数据可追溯、可采信。
-
建立水质超标、设备故障分级预警机制，实现异常情况秒级识别、远程推送。
-
设备适配岸边潮湿、腐蚀、高低温等复杂工况，支持低维护运行，全年无人值守稳定工作。
-
支持多参数联动分析，为地表水水质评价、污染溯源、水环境治理提供数据支撑。
三、需求分析
-
传统大型水质自动监测站建设成本高、周期长，难以实现中小河道、农村水体、园区排口的全面覆盖，亟需低成本、易部署的微型监测方案。
-
地表水监测点位多位于岸边，无建站房条件，设备需支持免土建、岸边直接安装，快速落地。
-
水环境监管需同步掌握常规理化指标与污染物指标，传统单一参数监测无法全面反映水质状态，亟需多参数一体化监测设备。
-
岸边工况复杂，潮湿、腐蚀、高低温波动易影响设备稳定性，需具备高防护、抗干扰能力，同时降低维护频次。
-
监管部门与运维人员需远程实时查看水质数据、接收超标预警，实现快速响应与处置，提升水环境管理效率。
四、监测方法
-
岸边定点布设法：在河道控制断面、饮用水源地取水口、园区污水排口、湖泊水库岸边布设监测点，确保水样具有区域代表性。
-
原位在线监测法：多参数探头直接浸入水体，原位采集水质数据，无需复杂预处理，真实反映水体实际状态。
-
多参数同步采集法：单探头同步采集 pH、ORP、电导率、浊度、溶解氧、COD 等多维度数据，统一时间轴、统一存储上传。
-
自动校准维护法：支持定期零点 / 量程自动校准，消除仪器漂移与环境干扰，保障数据长期稳定。
-
无线远程传输法：通过 4G/NB-IoT 无线网络上传数据，适配无布线场景，偏远点位也可稳定传输。
-
低功耗运行法：支持市电 / 太阳能双供电，低功耗设计，降低野外点位运维压力。
五、应用原理
-
常规理化指标监测原理
-
pH/ORP：采用玻璃电极法，通过电极电位变化反映水体酸碱度与氧化还原电位。
-
电导率：采用四线制石墨电极法，测量水体导电能力，反映水中溶解离子浓度。
-
浊度 / 悬浮物：采用 90°/140° 激光散射法，通过水体中颗粒物对光的散射强度计算浊度与悬浮物浓度。
-
溶解氧：采用荧光猝灭效应，通过荧光物质被氧猝灭的程度计算水中溶解氧含量。
-
余氯 / 二氧化氯：采用电极法，通过电极反应测量水体中余氯浓度。
-
污泥浓度：采用散射法，通过水体中污泥颗粒的光散射强度计算污泥含量。
-
-
污染物指标监测原理
-
COD：采用双波长紫外吸收法，通过有机物在特定波长下的紫外吸收强度计算 COD 浓度，无需化学试剂，原位快速测定。
-
-
数据采集与传输原理多参数探头采集的信号经处理后，通过数据采集终端完成滤波、校准、存储，通过 4G/NB-IoT 网络上传至监测平台，平台实现数据展示、分析、预警与管理。
六、功能特点
-
多参数一体化集成：单探头同步覆盖常规理化、污染物核心指标，支持氨氮、硝氮、离子类项目扩展，一套设备满足地表水全维度监测需求。
-
岸边式免建站房：无需大型土建与站房，直接安装于岸边立杆 / 支架，部署周期短、成本低，适配各类无建站条件点位。
-
原位无试剂监测：COD 采用双波长紫外法，无需化学试剂，零二次污染，维护简单，降低运维成本。
-
高防护稳定运行：探头防护等级 IP68，可长期浸入水中，整机具备防潮、防腐蚀、抗高低温能力，适应岸边复杂工况。
-
智能自动校准：支持零点 / 量程自动校准，消除环境干扰与仪器漂移，保障数据长期稳定可靠。
-
无线远程管理：支持 4G/NB-IoT 无线传输，数据实时上传平台，可远程查看数据、接收预警、配置参数。
-
超标分级预警：支持水质超标、设备故障多级预警，多渠道推送提醒，实现异常早发现、早处置。
-
低维护易运维：无试剂设计 + 长周期运行，大幅降低维护频次，减少现场人工操作。
七、硬件清单
-
地表水多参数水质探头（集成常规 + 污染物指标）
-

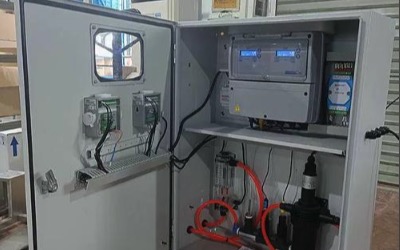

岸边式微型监测机柜（含数据采集终端）
-
供电单元（市电 / 太阳能 + 锂电池，可选）
-
无线通信模块（4G/NB-IoT）
-
岸边安装支架 / 立杆
-
探头防护配件（防刮、防缠绕保护罩）
-
防水、防腐、防雷配件
-
地表水水质监测云平台
八、硬件参数
（一）多参数水质探头核心指标
|
检测项目
|
检测范围
|
测量方法
|
|---|---|---|
|
酸碱度（pH）
|
0~14 pH
|
玻璃电极法
|
|
ORP
|
±2000 mV
|
玻璃电极法
|
|
电导率
|
0~200 mS/cm
|
四线制石墨电极法
|
|
悬浮物
|
0~4000 NTU
|
90° 散射 / 140° 散射
|
|
浊度
|
0~1/20/100/4000 NTU
|
90° 散射（激光光源）
|
|
溶解氧
|
0~20 mg/L
|
荧光猝灭效应
|
|
余氯 / 二氧化氯
|
0~5/20 mg/L
|
电极法
|
|
污泥浓度
|
0~50000 mg/L
|
散射法
|
|
COD
|
0~200/500 mg/L
|
双波长紫外吸收法
|
-
扩展检测项目：氨氮、硝氮、臭氧、钾离子 / 氟离子 / 钙离子等离子类、水中油、叶绿素、蓝绿藻等，可按需定制。
（二）设备通用参数
|
项目
|
技术指标
|
|---|---|
|
探头防护等级
|
IP68
|
|
机柜防护等级
|
IP65
|
|
工作温度
|
-10℃~+60℃
|
|
相对湿度
|
20%~95%RH
|
|
供电方式
|
220VAC 市电 / 太阳能 + 锂电池（可选）
|
|
通信方式
|
4G/NB-IoT 无线传输
|
|
数据存储
|
本地≥90 天，支持断网续传
|
|
校准方式
|
自动 / 手动校准
|
|
维护周期
|
3~6 个月 / 次
|
九、方案实现
1. 点位布设
-
河道控制断面：布设于河道平直段，避开漩涡、死水区域，探头浸入水面下 0.5~1.0m 位置，保证水样代表性。
-
饮用水源地：布设于取水口上游，远离污染源，监测取水口水质状态。
-
园区排口：布设于污水排放口下游，实时监测排水对地表水的影响。
-
湖泊水库：布设于岸边开阔水域，监测水体富营养化与水质变化。
2. 安装实施
-
岸边立杆 / 支架安装：根据点位情况，将立杆 / 支架固定于岸边，做好防风、防腐、防雷处理。
-
探头安装：将多参数探头通过支架固定，垂直浸入水面下 0.5~1.0m，安装防缠绕保护罩，避免杂物干扰。
-
机柜安装：将微型监测机柜固定于岸边安全位置，距离水面≥0.5m，做好防水、防潮处理。
-
供电与通信：市电点位连接 220VAC 电源；无市电点位安装太阳能板与锂电池，做好固定与防护；通信天线安装于信号开阔位置，保证数据传输稳定。
3. 系统调试
-
设备上电后，完成探头零点、量程校准，配置各参数监测阈值与预警规则。
-
测试数据采集、无线传输、平台显示、预警推送功能，确认数据稳定上传。
-
连续试运行 72 小时，检查设备运行状态、数据准确性、预警功能，确认无误后正式投运。
十、数据分析
-
实时数据监测：平台实时展示各监测点多参数水质数据、设备运行状态，动态刷新数据。
-
趋势变化分析：生成各参数小时 / 日 / 月变化曲线，分析水质波动规律、季节变化趋势。
-
多参数联动分析：结合常规理化指标与污染物指标，综合研判水质状态，识别污染来源与影响因素。
-
水质评价分析：根据《地表水环境质量标准》，自动评价水质等级，生成水质评价报告。
-
统计报表输出：自动生成监测日报、周报、月报、年度分析报告，支持 Excel/PDF 格式导出归档。
十一、预警决策
四级预警机制
-
蓝色预警：水质数据轻微波动，接近标准限值，提示加强常规监测与巡查。
-
黄色预警：单项指标轻微超标，设备出现小幅漂移，通知运维人员现场核查，排查水质或设备问题。
-
橙色预警：多项指标超标或污染物指标明显升高，存在污染风险，立即推送预警信息，启动污染溯源排查。
-
红色预警：水质严重超标，存在重大污染风险，立即上报监管部门，启动应急处置预案。
处置流程
系统自动推送预警信息→管理人员核实预警情况→现场核查水质与设备状态→开展污染溯源或设备维护→复核监测数据→确认水质恢复正常后解除预警，全程记录处置过程并存档。
十二、方案优点
-
免建站房快速部署：无需大型土建与站房，岸边直接安装，部署周期短、成本低，适配各类中小点位。
-
多参数一体化监测：单探头覆盖常规 + 污染物核心指标，支持扩展项目，一套设备满足地表水多维度监测需求。
-
原位无试剂监测：COD 采用双波长紫外法，无需化学试剂，零二次污染，维护简单，降低运维成本。
-
高防护稳定可靠：探头 IP68 防护，整机防潮防腐蚀，适应岸边潮湿、高低温等复杂工况，全年稳定运行。
-
低维护易运维：无试剂设计 + 长周期运行，维护频次低，大幅减少现场人工操作，降低运维压力。
-
数据可对接监管平台：数据格式可按 HJ212 等标准传输，支持与各级水环境监管平台对接，数据可采信、可追溯。
十三、应用领域
-
中小河道、农村黑臭水体水质监测
-
饮用水源地、备用水源地水质安全监测
-
工业园区污水排口地表水影响监测
-
湖泊、水库、湿地水环境监测
-
近岸海域、入河排污口水质监管
-
地表水断面考核、水质评价监测
十四、效益分析
-
监管效益：实现地表水多参数 24 小时在线监测，全面覆盖中小点位，解决传统监测点不足、数据滞后问题，提升水环境监管效率。
-
环保效益：实时监测水质状态，及时发现污染超标与异常波动，助力污染溯源与治理，推动地表水水质持续改善。
-
经济效益：免建站房、低维护设计，大幅降低建设与运维成本，同时减少污染超标导致的整改投入。
-
社会效益：提升区域水环境管理水平，保障饮用水源地安全，助力水生态保护与绿色发展，增强群众用水安全感。
十五、国标规范
《地表水环境质量标准》（GB 3838-2002）
《水质 pH 值的测定 玻璃电极法》（GB/T 6920-1986）
《水质 溶解氧的测定 电化学探头法》（HJ 506-2009）
《水质 浊度的测定》（GB/T 13200-1991）
《水质 化学需氧量的测定 紫外吸收法》（HJ/T 399-2007）
《污染物在线监控（监测）系统数据传输标准》（HJ 212-2017）
十六、参考文献
《地表水水质自动监测站建设技术指南》
《微型水质监测设备技术规范》
《水环境多参数在线监测系统应用技术手册》
《农村黑臭水体水质监测技术要求》
《饮用水源地水质安全监测指南》
十七、案例分享
某县域为解决中小河道水质监测覆盖不足的问题，部署本方案岸边式微型水站，在全县 12 条中小河道断面布设监测点，实现 pH、溶解氧、浊度、COD 等多参数 24 小时在线监测。设备无需建站房，直接安装于岸边立杆，3 天内完成全部点位部署。运行期间，设备数据稳定可靠，多次及时预警水质异常波动，帮助监管部门快速定位污染源头，推动河道治理工作落地，实现了中小河道水环境的精细化、低成本监管。
