雨滴大小在线监测方案
时间：2026-05-21
涉川
一、方案介绍
本方案基于声学压电传感技术，研发全天候自动化雨滴大小在线监测系统，通过高灵敏度压电陶瓷组件精准捕捉雨滴撞击信号，实时解算雨滴等效粒径、撞击强度、落雨频次、累计雨滴数量、降雨持续时长，智能区分毛毛雨、小雨、中雨、大雨、暴雨等降雨类型，同步支持降雨强度研判。系统集成物联网通信、本地存储、远程预警功能，全密封高防护设计可适应户外极端环境，为气象观测、水利水文、农业防灾、交通运维、工程安全提供量化、连续、精准的雨滴粒径监测数据，填补传统雨量监测仅能测累计雨量、无法监测雨滴大小的技术空白。
二、监测目标
-
精准监测雨滴等效球形粒径，覆盖自然降雨全粒径范围，分辨率与精度满足气象观测标准。
-
同步采集雨滴粒径、撞击强度、落雨频次、累计数量、降雨时长五维核心数据。
-
7×24 小时不间断在线监测，毫秒级响应，无监测盲区，完整捕捉降雨全过程特征。
-
智能判别降雨类型，自动区分雨滴与冰雹、降雪、冻雨等天气现象，降低误判。
-
数据支持 4G、RS485、MQTT、HJ212 标准协议传输，实现远程可视化与智能预警。
-
设备适应 - 40℃~+85℃极端户外环境，IP66 高防护，长期稳定免人工运维。
三、需求分析
-
传统监测存在短板：翻斗式雨量计仅能监测累计降雨量，无法获取雨滴大小、强度分布等核心特征数据；人工观测主观性强、数据滞后、无法连续监测。
-
专业场景数据刚需：气象科研、水文模拟、农业防涝、交通防滑均需雨滴粒径数据支撑精准研判与预警。
-
户外环境适应性要求高：监测设备需防雨、防尘、抗高低温、抗腐蚀，适应野外无人值守长期运行。
-
智能化管理需求迫切：需远程数据传输、自动预警、远程校准，减少现场巡检，提升监测效率。
-
多场景扩展兼容：可对接风速、温湿度、气压等气象模块，构建一体化气象监测站。
四、监测方法
-
压电声学冲击监测法：通过雨滴撞击受力面板产生的振动信号反演雨滴粒径与撞击强度。
-
多特征波形识别法：依据振幅、频率、持续时间等波形特征，区分雨滴与其他降水类型。
-
水平面板定点监测法：受力面板水平安装，保证雨滴撞击均匀，测量数据精准一致。
-
高频采样实时分析法：毫秒级高速采样，不漏测密集降雨与瞬时强降雨。
-
物联网无线传输法：4G 全网通远程上报数据，兼容气象与环保标准传输协议。
-
分级阈值预警法：按雨滴粒径与降雨强度分级，自动触发对应等级预警。
五、应用原理
系统以正压电效应为核心原理：
-
雨滴垂直撞击传感器水平受力面板，产生机械振动与声压信号；
-
高灵敏度压电陶瓷组件将机械振动能量转换为电压 / 电荷电信号；
-
信号经放大、滤波、降噪、A/D 转换后转为高精度数字信号；
-
核心算法依据冲击能量、波形特征解算雨滴等效粒径、撞击强度、落雨频次；
-
自动判别降雨类型并过滤干扰信号，监测数据通过物联网模块上传平台，完成可视化、统计、预警输出。
六、功能特点
-
雨滴粒径精准反演：精准测量自然雨滴等效粒径，分辨率高、误差小，满足气象观测要求。
-
全天候不间断监测：7×24 小时自动运行，响应迅速，无监测盲区。
-
多维度数据同步输出：粒径、强度、频次、数量、时长一次性采集，数据维度完整。
-
降雨类型智能甄别：自动区分毛毛雨 / 小雨 / 中雨 / 大雨 / 暴雨，有效排除干扰。
-
物联网远程传输：支持 4G、RS485、MQTT、TCP、HJ212 协议，数据实时上报。
-
高防护稳定可靠：全密封 IP66 结构，防雨、防尘、抗冲击、防腐蚀。
-
远程智能运维：支持远程配置、固件升级、校准提醒、掉线自动重连。
-
多级预警联动：自定义粒径与强度阈值，本地声光 + 平台远程双预警。
-
大容量数据存储：本地循环存储≥10 万条数据，断电不丢失。
-
多因子扩展兼容：可对接温湿度、风速风向、气压模块，实现气象一体化监测。
七、硬件清单
-

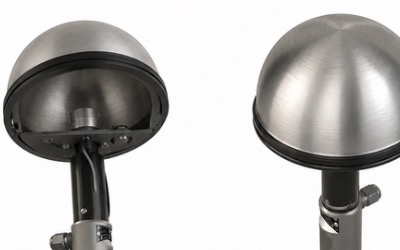

声学压电雨滴大小在线监测传感器（主机）
-
专用安装立杆 / 固定底座
-
防风防雨防护罩
-
DC12V/2A 电源适配器
-
4G 全网通天线与通信线缆
-
防水接头与固定配件
-
雨滴监测云平台（账号）
八、硬件参数（量程、精度）
|
项目
|
技术指标
|
|---|---|
|
传感单元
|
高灵敏度压电陶瓷传感组件
|
|
受力面板
|
304 不锈钢面板，直径 200mm
|
|
雨滴粒径监测范围
|
0.2mm～6.0mm（等效球形直径）
|
|
粒径测量分辨率
|
0.1mm
|
|
粒径测量精度
|
≤±5%
|
|
落雨频次监测
|
0～50 次 / 秒
|
|
频率响应
|
0.1Hz～10kHz
|
|
响应时间
|
≤1ms
|
|
通信方式
|
4G 全网通、RS485、MQTT、TCP、HJ212 协议
|
|
本地存储
|
≥10 万条监测数据循环存储
|
|
供电方式
|
DC 12V/2A 或 AC 220V 转接供电
|
|
整机功耗
|
≤1.5W
|
|
防护等级
|
IP66
|
|
工作温度
|
-40℃～+85℃
|
|
工作湿度
|
0～100% RH（无凝露）
|
|
外壳材质
|
铝合金 + 高强度工程塑料
|
|
设备重量
|
≤1.2kg
|
九、方案实现
1. 点位布设
-
屋面安装：建筑屋面开阔无遮挡区域，面板水平朝上。
-
立杆安装：搭配 1.5m-2m 立杆，远离树木、建筑遮挡与强振动源。
-
气象平台安装：气象观测场、监测塔标准平台，水平校准固定。布设要求：面板严格水平、加装防护罩、远离电磁干扰、线缆防水密封。
2. 安装实施
-
固定立杆或底座，保证垂直稳固；
-
传感器安装于支架，受力面板水平朝上校准；
-
加装防风防雨防护罩；
-
连接电源与 4G 天线，线缆做防水密封处理；
-
设备上电自检，完成基础校准。
3. 系统调试
-
配置通信参数、平台地址、降雨分级与预警阈值；
-
测试数据采集、远程上传、雨型甄别、预警触发功能；
-
连续试运行 24 小时，确认数据稳定、预警准确后正式投运。
十、数据分析
-
实时状态监测：雨滴粒径、撞击强度、落雨频次、降雨时长实时显示。
-
降雨过程回溯：记录降雨起止时间、最大粒径、总频次、强度变化曲线。
-
粒径分级统计：按 0.2-1mm/1-3mm/3-6mm 粒径分段统计数量占比。
-
降雨类型分析：自动判定毛毛雨、小雨、中雨、大雨、暴雨并生成记录。
-
报表自动输出：雨滴观测报表、降雨统计报告、降雨强度分析报表，支持导出存档。
十一、预警决策
四级预警机制（按雨滴粒径 + 降雨强度）
-
蓝色预警：雨滴粒径小、降雨强度弱，正常天气，常规监测。
-
黄色预警：雨滴粒径中等、降雨强度增大，提醒户外作业注意防雨。
-
橙色预警：雨滴粒径大、降雨强度高，易产生积水，启动防涝巡查。
-
红色预警：特大雨滴、短时强降雨，暴雨风险极高，启动应急避险。
处置流程
系统自动预警→平台 / 短信 / 小程序推送→责任人处置→过程记录→归档备查。
十二、方案优点
-
真正实现雨滴大小在线监测：突破传统雨量计局限，直接输出雨滴粒径数据。
-
全天候无人值守：宽温、高防护、免维护，适合野外偏远区域部署。
-
监测精准可靠：压电声学原理，不受光照、雾霾、遮挡影响，稳定性强。
-
部署简单成本低：立杆即可安装，10 分钟完成部署，无需土建。
-
数据标准化合规：符合国家气象观测标准，可用于科研、取证、防灾决策。
十三、应用领域
-
国家 / 区域地面气象观测站
-
水利水文河道、水库降雨监测
-
农田、果园、温室农业防涝监测
-
高速公路、铁路、机场降雨安全预警
-
建筑工地、高空作业防雨停工预警
-
气象科研机构雨滴物理特征观测
-
城市内涝监测与预警系统
十四、效益分析
-
监测精准化：替代人工观测，数据客观可追溯，提升气象监测精度。
-
预警前置化：实时捕捉雨滴变化，提前预警暴雨、内涝风险，减少灾害损失。
-
运维无人化：自动运行、免巡检，降低人力成本，适配大范围布点。
-
数据价值化：构建雨滴时空数据库，支撑水文模型、气象预报、灾害评估。
-
灾害减损化：精准预警降低农业、交通、建筑、城市内涝等领域损失。
十五、国标规范
-
GB/T 35224-2017《地面气象观测规范 天气现象》
-
GB/T 34296-2017《地面降雹特征调查规范》
-
GB/T 27957-2011《冰雹等级》（降水类通用）
-
GB/T 3785.1-2010《电声学 声级计 第 1 部分：规范》
-
HJ 212-2017《污染源在线监控（监测）系统数据传输标准》
-
IEC 60731《压电式加速度传感器标准》
十六、参考文献
-
地面气象观测规范（天气现象）
-
压电式传感器技术规范
-
雨滴粒径监测技术与应用
-
声学雨滴识别方法研究
-
地面气象观测自动化技术规范
-
气象传感器通用技术要求
十七、案例分享
某省级气象观测基地部署本雨滴大小在线监测系统，用于精细化气象观测。系统成功捕捉多次短时强降雨过程，精准监测雨滴粒径分布与降雨强度变化，为当地暴雨预警模型提供关键实测数据。在一次区域性暴雨过程中，系统1 分钟内识别出最大雨滴粒径 5.8mm，触发红色暴雨预警，气象部门提前发布预警信息，相关部门及时启动城市内涝防控，有效减少道路积水与农田涝害损失。系统运行稳定、数据精准，成为区域自动化气象观测的标杆设备。
