声学原理沙通量在线监测
时间：2026-05-21
涉川
一、方案介绍

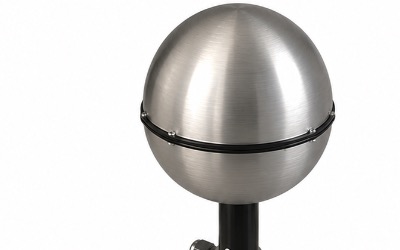

本方案基于声学压电传感技术，采用球形不锈钢一体化设计，构建全天候、非接触、全向覆盖的沙通量在线监测系统。系统以 360° 球形不锈钢壳体为沙粒撞击面，内置高灵敏度声学传感器，通过捕捉沙粒撞击产生的声波信号，实时解算沙粒粒径、撞击强度、沙通量（质量 / 体积通量）、落沙频次等核心参数，自动区分沙粒与雨滴、冰雹等干扰信号。设备采用全密封 IP67 防护设计，适配沙漠、戈壁、矿区、农田等风蚀高发区的极端环境，数据通过 4G/LoRa 无线传输至云平台，实现沙通量连续监测、远程可视化与分级预警，为风蚀防治、荒漠治理、矿区生态修复、农田防风固沙提供量化、精准、可追溯的沙通量数据支撑。
二、监测目标
-
精准监测沙通量核心参数，覆盖沙粒粒径 0.1~2.0mm、沙通量 0~1000mg/cm²・s，满足风蚀监测标准要求。
-
同步采集沙粒粒径分布、撞击强度、落沙频次、累计沙通量、监测时长五维数据，完整刻画风沙过程特征。
-
7×24 小时不间断监测，毫秒级响应，捕捉短时强风沙事件，数据有效率≥99.5%。
-
智能甄别沙粒信号，过滤降雨、冰雹、振动等干扰，降低误判率至≤1%。
-
数据支持 4G、LoRa、RS485、MQTT 等协议传输，可对接风蚀监测平台、气象系统与科研数据库。
-
设备适应 - 40℃~+85℃极端环境，IP67 高防护，长期免维护稳定运行。
三、需求分析
-
传统监测技术局限：人工集沙仪、风蚀盘等传统设备，需人工定期回收、称重，数据滞后、采样周期长，无法实现连续监测，且无法获取沙通量动态变化过程。
-
风蚀场景环境恶劣：沙漠、矿区、戈壁等区域风沙大、温差大、无市电，监测设备需具备高防护、低功耗、免维护特性，避免频繁人工运维。
-
全向监测需求突出：风沙方向随风向动态变化，单向监测设备易漏测不同方向的沙通量，无法全面反映区域风蚀强度。
-
数据价值利用不足：现有监测多关注累计沙通量，缺乏沙粒粒径分布、撞击强度等动态特征数据，难以支撑风蚀机理研究与治理方案优化。
-
远程管控与预警需求：风蚀事件具有突发性，需设备支持远程数据传输、自动预警，及时推送风沙风险信息，辅助应急处置。
四、监测方法
-
声学冲击监测法：沙粒撞击球形不锈钢壳体产生机械振动与声波，内置声学传感器捕捉信号，通过冲击能量与沙通量的标定关系，反演沙通量大小。
-
全向 360° 覆盖监测法：球形壳体无方向性，可接收任意方向的沙粒撞击信号，实现全方位风沙监测，避免风向变化导致的监测盲区。
-
多特征波形识别法：根据沙粒撞击信号的振幅、频率、持续时间特征，区分沙粒与雨滴、冰雹、设备振动等干扰信号，提升监测准确性。
-
高频采样实时分析法：毫秒级高速采样，完整捕捉短时强风沙过程，不漏测瞬时沙通量峰值。
-
物联网无线传输法：4G/LoRa 双通信模式，适配偏远无网络区域，数据实时上传至云平台，支持远程配置与运维。
-
分级阈值预警法：结合沙通量大小、持续时长设置多级预警阈值，自动触发风蚀风险预警。
五、应用原理
-
核心传感原理：沙粒随气流运动，撞击球形不锈钢壳体时产生机械振动与声波信号；内置高灵敏度声学传感器（压电陶瓷组件）将机械振动能量转换为电压 / 电荷信号，经放大、滤波、降噪处理后，通过 A/D 转换为数字信号。
-
沙通量反演原理：基于沙粒撞击能量与沙通量的标定模型，数字信号经核心算法解算，得到沙粒等效粒径、撞击强度、落沙频次，并通过积分计算出累计沙通量（质量 / 体积通量）。
-
干扰过滤原理：系统内置波形特征识别算法，对比沙粒、雨滴、冰雹的撞击信号特征差异，自动过滤降雨、冰雹、设备振动等干扰信号，仅保留沙粒撞击数据。
-
数据传输与预警原理：处理后的监测数据通过 4G/LoRa 模块上传至云平台；平台预设沙通量预警阈值，当数据超出范围时，自动触发分级预警，通过短信、小程序推送提醒。
六、功能特点
-
全向 360° 无盲区监测：球形不锈钢壳体设计，可接收任意方向沙粒撞击信号，不受风向变化影响，全面覆盖区域风沙过程。
-
高防护极端环境适配：IP67 防护等级，全密封结构防尘、防水、防腐蚀，-40℃~+85℃宽温工作，适配沙漠、矿区等恶劣环境。
-
非接触免维护设计：无机械运动部件，无磨损、无耗材，设备长期稳定运行，无需定期维护。
-
多维度数据同步输出：同时监测沙粒粒径分布、撞击强度、落沙频次、累计沙通量、监测时长，数据维度完整。
-
智能干扰过滤：自动区分沙粒与降雨、冰雹、振动信号，误判率≤1%，监测数据可靠。
-
低功耗长续航：整机功耗≤1.5W，支持太阳能 + 锂电池供电，阴雨天续航≥7 天，适配无市电偏远区域。
-
远程智能运维：支持远程参数配置、固件升级、校准提醒、掉线自动重连，减少现场干预。
-
多级预警联动：自定义沙通量与粒径阈值，平台 + 短信双预警推送，及时预警风蚀风险。
七、硬件清单
|
模块类别
|
设备名称
|
规格说明
|
数量
|
核心作用
|
|---|---|---|---|---|
|
传感核心
|
球形声学沙通量传感器
|
含不锈钢球壳、声学传感器、密封圈、信号电缆
|
1 套
|
捕捉沙粒撞击信号，反演沙通量参数
|
|
安装配件
|
专用安装立杆 / 固定底座
|
适配不同监测场景，防腐防锈
|
1 套
|
固定传感器，调整安装高度
|
|
防护配件
|
防风防雨防护罩
|
保护传感器，减少极端天气影响
|
1 套
|
提升设备环境适应性
|
|
供电模块
|
太阳能供电套件（含锂电池）
|
10W 太阳能板 + 12V/10Ah 锂电池
|
1 套
|
无市电场景供电，保障设备运行
|
|
通信模块
|
4G/LoRa 通信单元
|
支持全网通 / 远距离无线传输
|
1 套
|
数据远程上传至云平台
|
|
管控平台
|
沙通量监测云平台
|
含数据展示、分析、预警、报表功能
|
1 套
|
实现监测数据可视化与远程管理
|
八、硬件参数（量程、精度）
|
项目
|
技术指标
|
备注
|
|---|---|---|
|
传感单元
|
高灵敏度压电陶瓷声学传感器
|
内置不锈钢球壳内
|
|
壳体材质
|
304 不锈钢，球形设计
|
直径 200mm，全向覆盖
|
|
设备尺寸
|
总高 350mm，支架高度 120mm
|
含安装支架
|
|
沙粒粒径监测范围
|
0.1mm~2.0mm（等效球形直径）
|
自然风沙常见粒径
|
|
粒径测量分辨率
|
0.05mm
|
高精度粒径识别
|
|
粒径测量精度
|
≤±5%
|
满足风蚀监测标准
|
|
沙通量监测范围
|
0~1000mg/cm²·s
|
适配中低至强风沙过程
|
|
沙通量测量精度
|
≤±8%（标定后）
|
基于标准风洞标定
|
|
落沙频次监测
|
0~100 次 / 秒
|
高频捕捉强风沙
|
|
频率响应
|
0.1Hz~10kHz
|
覆盖沙粒撞击信号频率
|
|
响应时间
|
≤1ms
|
毫秒级捕捉瞬时沙通量
|
|
通信方式
|
4G 全网通、LoRa、RS485、MQTT
|
多协议兼容
|
|
本地存储
|
≥10 万条监测数据循环存储
|
断电数据不丢失
|
|
供电方式
|
DC 12V/2A（市电）或太阳能 + 锂电池
|
双供电可选
|
|
整机功耗
|
≤1.5W
|
低功耗设计
|
|
防护等级
|
IP67
|
防尘、防水、防腐蚀
|
|
工作温度
|
-40℃~+85℃
|
宽温适配极端环境
|
|
工作湿度
|
0~100% RH（无凝露）
|
适应高湿 / 干燥环境
|
|
设备重量
|
≤1.5kg
|
轻量化设计，安装便捷
|
九、方案实现
1. 点位布设
-
沙漠 / 戈壁风蚀区：布设于风蚀高发带，距离地面 1.5~2m 高度（风沙活动核心层），远离大型障碍物，确保无遮挡。
-
矿区 / 工矿区域：布设于矿区周边风蚀带、排土场边缘，避开扬尘点直接冲刷区域，安装高度 1.5m，覆盖矿区风蚀扩散范围。
-
农田防风固沙区：布设于农田上风向边缘，高度 1~1.5m，监测农田风蚀强度，支撑防风林带效果评估。
-
布设要求：传感器壳体水平安装（球形设计无方向要求），加装防风防护罩，远离强振动源（如风机、机械），线缆做防水密封处理。
2. 安装实施
-
固定立杆 / 底座，确保垂直稳固，做好防腐防锈处理（适配户外环境）。
-
将球形传感器安装于支架，调整安装高度，确保壳体无遮挡、无外力碰撞风险。
-
连接电源与通信模块：无市电场景安装太阳能板（朝南倾斜 30°），市电场景连接 DC12V 适配器；安装 4G/LoRa 天线，确保信号稳定。
-
线缆穿入防水套管，做好防水密封，避免雨水、沙尘侵入。
-
设备上电自检，完成传感器基础校准（用标准沙粒标定信号响应）。
3. 系统调试
-
配置通信参数（平台地址、协议类型）、监测参数（采样频率、沙通量阈值、预警规则）。
-
测试数据采集功能，验证沙粒撞击信号捕捉、粒径 / 沙通量数据解算准确性。
-
测试数据传输功能，确认数据实时上传至云平台，断网后本地存储与补传功能正常。
-
模拟不同沙通量场景，验证分级预警触发效果与推送功能。
-
连续试运行 72 小时，检查设备运行稳定性、数据准确性与抗干扰能力，确认无误后正式投运。
十、数据分析
-
实时监测展示：云平台实时显示各监测点沙粒粒径分布、沙通量、落沙频次、监测时长等数据，动态刷新监测曲线。
-
风沙过程回溯分析：记录风沙事件的起止时间、沙通量峰值、粒径分布变化曲线，完整还原风沙过程特征。
-
粒径分级统计：按 0.1~0.5mm、0.5~1.0mm、1.0~2.0mm 粒径区间，统计不同粒径沙粒占比，分析风沙源特征。
-
沙通量趋势分析：生成小时 / 日 / 月 / 年沙通量变化曲线，分析风蚀强度的时间分布规律，识别季节性风蚀高峰。
-
统计报表输出：自动生成沙通量监测日报、周报、月报，包含沙通量均值、最大值、粒径分布统计等信息，支持 Excel/PDF 格式导出归档。
-
风蚀风险评估：结合沙通量数据与区域风蚀模型，自动评估监测点风蚀风险等级，支撑治理决策。
十一、预警决策
四级预警机制（按沙通量与风蚀风险）
|
预警等级
|
触发条件
|
风蚀风险等级
|
处置措施
|
|---|---|---|---|
|
蓝色预警
|
沙通量≤100mg/cm²・s，粒径≤0.5mm
|
低风险
|
常规监测，无需现场处置
|
|
黄色预警
|
100mg/cm²・s＜沙通量≤300mg/cm²・s，粒径 0.5~1.0mm
|
中风险
|
加强监测频次，关注风蚀变化趋势
|
|
橙色预警
|
300mg/cm²・s＜沙通量≤600mg/cm²・s，粒径 1.0~1.5mm
|
高风险
|
推送预警至运维人员，排查防护设施状态
|
|
红色预警
|
沙通量＞600mg/cm²・s，粒径＞1.5mm
|
极高风险
|
紧急推送至管理部门，启动风蚀应急处置（如加固防护设施、临时关闭户外作业）
|
处置流程
系统自动触发预警→多渠道推送（平台弹窗、短信、小程序）→责任人接收并核实监测数据→现场核查防护设施 / 风蚀情况→执行处置措施→跟踪沙通量变化→预警解除→记录归档。
十二、方案优点
-
全向监测无盲区：球形壳体设计，不受风向变化影响，全面捕捉任意方向的沙粒撞击信号，监测覆盖更完整。
-
极端环境强适配：IP67 防护、宽温工作、全密封结构，在沙漠、矿区、戈壁等恶劣环境下长期稳定运行，故障率低。
-
非接触免维护：无机械运动部件，无磨损、无耗材，设备投运后基本免维护，大幅降低运维成本。
-
数据精准可靠：声学传感 + 多特征识别算法，过滤降雨、冰雹等干扰，沙通量与粒径测量精度高，数据可用于科研与治理决策。
-
部署便捷成本低：轻量化设计，立杆即可安装，1 人 1 小时完成点位布设，无需土建工程，部署成本低。
-
远程智能管理：无线传输 + 云平台管控，支持远程配置、预警推送、数据追溯，实现无人值守监测。
十三、应用领域
-
荒漠 / 沙漠治理：沙漠边缘风蚀带、绿洲周边的沙通量监测，支撑防风固沙工程效果评估。
-
矿区生态修复：露天矿区、排土场周边风蚀监测，评估矿区风蚀扩散范围，指导生态修复方案制定。
-
农田防风固沙：北方风沙区农田风蚀监测，评估防风林带、农田防护网的防沙效果。
-
交通沿线防护：沙漠 / 戈壁地区铁路、公路沿线风沙监测，预警风沙掩埋风险，指导防护设施维护。
-
风蚀科学研究：气象、生态科研机构的风蚀机理研究，提供连续、精准的沙通量实测数据。
-
荒漠生态监测：自然保护区、荒漠生态系统的风蚀监测，评估生态系统防风固沙功能变化。
十四、效益分析
-
科学数据支撑效益：提供连续、精准的沙通量与粒径数据，为风蚀机理研究、治理方案优化提供核心依据，提升风蚀防治科学性。
-
风蚀防治决策效益：实时监测风蚀强度变化，提前预警高风险风蚀事件，辅助及时采取防护措施，减少风沙灾害损失。
-
运维成本降低效益：免维护设计 + 远程管控，替代人工集沙仪巡检，运维成本降低 80%，适配大范围布点监测。
-
生态保护效益：支撑防风固沙工程、矿区生态修复的效果评估，助力荒漠生态系统保护与修复，推动生态环境改善。
-
管理效率提升效益：自动化监测 + 云平台管理，实现风蚀监测数字化、可视化，提升区域风蚀管控效率，减少人工管理成本。
十五、国标规范
-
GB/T 20480-2006《沙尘天气等级》
-
GB/T 33973-2017《风蚀区风蚀强度分级》
-
HJ/T 164-2004《固定污染源监测技术规范（大气部分）》（监测技术参考）
-
GB/T 3811-2008《起重机设计规范》（设备安装防护参考）
-
IEC 60731《压电式加速度传感器标准》（声学传感技术参考）
-
GB/T 17626-2018《电磁兼容 试验和测量技术》（设备抗干扰参考）
十六、参考文献
-
《风蚀监测技术与应用指南》
-
《声学传感技术在风沙监测中的应用研究》
-
《沙漠风蚀强度分级与监测方法》
-
《矿区风蚀监测与生态修复技术规范》
-
《非接触式沙通量监测设备技术条件》
-
《荒漠生态系统防风固沙功能评估技术规范》
十七、案例分享
某西北沙漠治理示范区部署本球形声学沙通量监测系统，在沙漠边缘风蚀带布设 10 个监测点位，实现 24 小时连续监测。系统投运后，成功捕捉多次短时强风沙事件，精准监测沙通量峰值达 820mg/cm²・s，粒径分布以 0.5~1.0mm 为主，为示范区防风固沙林带的效果评估提供了核心数据支撑。通过监测数据对比，治理区域沙通量较治理前下降 45%，验证了防风固沙工程的有效性。同时，系统远程预警功能及时推送 3 次高风险风蚀预警，示范区提前采取临时加固措施，避免了风沙对绿洲农田的侵蚀。设备在沙漠极端环境下稳定运行，无故障、无维护需求，成为区域沙漠治理风蚀监测的标杆项目。
