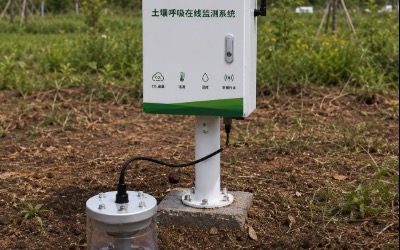

土壤呼吸在线监测
时间：2026-06-06
涉川
一、方案介绍
本方案以S-CJ711 多通道防水智能采集主机为核心，采用原位静态密闭暗箱 + NDIR 红外气体检测技术，搭建农田 / 林地 / 湿地原位土壤呼吸全天候在线监测体系。系统通过密闭气室原位埋置，不间断采集土壤 CO₂释放通量（土壤总呼吸速率 Rs）、O₂消耗速率，同步分层监测土壤温、体积含水率、pH、EC、速效氮磷钾养分；S-CJ71 主机具备 10 路 4~20mA 模拟输入、双路 RS485 总线，兼容 MODBUS+XMSIYB 双通讯协议，支持以太网 / 4G 全网通无线传输、本地 FLASH 离线存储，IP65 防水防护，适配野外无市电、高温高湿、雨雪沙尘恶劣工况，数据实时上云，自动拆分土壤异养呼吸（微生物）与自养根系呼吸，实现土壤碳汇测算、水肥胁迫研判、耕作效果评估全流程数字化，广泛用于农业科研、大田种植、森林生态、湿地碳汇、矿区复垦土壤监测。
二、监测目标
-
土壤呼吸精准计量：土壤 CO₂通量量程 0~50μmol・m⁻²・s⁻¹，测量精度≤±0.03μmol・m⁻²・s⁻¹，分辨率 0.01μmol，满足国标土壤碳通量测定科研精度。
-
多参数同步采集：同步监测土壤温度、含水量、pH、电导率、速效 N/P/K，配套环境温压补偿，消除温湿度、气压对呼吸数据干扰。
-
全天候连续监测：采集周期 1min~24h 自定义，7×24h 无人值守，自动剔除降雨淹水造成无效数据，完整捕捉昼夜、季节呼吸变化规律。
-
组分智能拆分：依托多土层养分 + 呼吸联动算法，拆分根系呼吸与土壤微生物异养呼吸，支撑碳平衡核算。
-
分级预警管控：建立土壤呼吸异常、养分失衡、土壤渍涝四级预警，短信 + 平台弹窗双推送。
-
数据标准化归档：云端 + 本地双存储，自动生成日报 / 月报，数据格式兼容 SPSS、Origin 等科研软件，可用于碳汇核算与项目验收。
三、需求分析
-
传统监测短板：人工静态箱取样 + 实验室气相色谱化验，取样扰动土体、周期长、耗时大，无法实现昼夜连续观测，雨天无法采样，数据碎片化。
-
科研试验刚需：耕作试验、秸秆还田、有机肥效果试验需长期原位连续呼吸数据，区分不同栽培模式碳释放差异。
-
农田生产需求：土壤呼吸异常反映土壤板结、渍涝、养分失衡，指导精准水肥与田间排水管理，减少化肥浪费。
-
生态碳汇需求：森林、湿地、复垦土地需长期土壤呼吸数据，用于碳汇计量、生态修复成效评估。
-
野外部署痛点：田间、湿地无市电、布线困难，设备需防水防尘、太阳能供电、无线免布线传输。
-
数字化管理需求：多站点批量组网，远程查看、参数修改、历史回溯，替代人工现场抄录。
四、监测方法
-
原位密闭暗箱法：PVC 底座永久埋入土壤表层 3cm，密闭遮光气室定时闭合，形成封闭腔体，测定腔体内 CO₂浓度变化速率换算土壤呼吸通量（国标静态箱法）。
-
NDIR 红外 CO + 电化学 O₂传感法：非色散红外测 CO 浓度、电化学测耗氧量，温压实时校正气体密度误差。
-
分层土壤多参数埋设法：10cm/20cm/40cm 三层埋置土壤温湿、pH、EC、氮磷钾传感器，同步获取土体理化背景值。
-
S-CJ711 集中采集法：10 路模拟 + 双 RS485 统一汇总所有传感器信号，模数转换、本地缓存。
-
4G/MQTT 云端传输法：断点续传，断网数据本地保存，恢复后自动补传。
-
阈值分级预警法：按土壤呼吸、养分上下限设置四级阈值，超限自动报警。
五、应用原理
-
土壤呼吸生化原理：土壤微生物分解有机质 + 植物根系有氧呼吸，持续消耗 O₂、释放 CO₂，单位面积单位时间 CO 释放量即为土壤呼吸速率。
-
气体检测原理：NDIR 红外传感器依据 CO₂特定红外吸收峰值测浓度，密闭气室内 CO 随呼吸持续上升，浓度变化斜率换算通量；O₂电化学电极测定耗氧速率辅助校核呼吸值。
-
S-CJ711 主机采集原理：4~20mA 模拟信号接入 10 路通道、RS485 挂载数字传感器，MCU 完成信号滤波、工程量换算，本地 8M FLASH 存储，按 MODBUS/XMSIYB 协议打包。
-
数据补偿算法原理：利用同步土温、含水率、大气压数据，修正温湿度带来气体膨胀误差，消除雨天淹水对呼吸数值干扰。
-
云端分析原理：平台联动养分数据拆分根系 / 微生物呼吸，超阈值触发预警、自动生成统计报表。
六、功能特点
-
主机多通道集成：S-CJ711 搭载 10 路 4~20mA、双路 RS485，可同时挂载气体、多层土壤多类传感器，单主机管控多组呼吸气室。
-
双协议兼容：MODBUS-RTU + 厂家私有 XMSIYB 协议，兼容市面主流土壤传感器，对接第三方物联网平台。
-
IP65 全天候防护：主机 - 40~+80℃宽温，野外露天配电箱内安装，防雨防尘防凝露。
-
多传输选型：以太网（室内有线）/4G 全网通（野外无线），断电本地存储≥1 年数据。
-
原位无损监测：底座预埋后无需破土，不扰动土体结构，长期定点观测。
-
智能数据修正：自带温压补偿算法，自动剔除降雨、昼夜温差干扰。
-
远程运维：云端远程修改采集间隔、预警阈值、设备地址，免现场调试。
-
多级智能预警：呼吸骤变、养分超标、设备离线多渠道推送提醒。
七、硬件清单
|
模块类别
|
设备名称
|
规格说明
|
数量
|
核心用途
|
|---|---|---|---|---|
|
主控单元
|
S-CJ711 防水智能采集主机
|
IP65，DC12~24V，10 路 4~20mA、双 RS485，本地 8M 存储
|
1 台 / 监测地块
|
全参数采集、存储、协议转换
|
|
气体传感
|
NDIR CO₂+O₂一体化传感器
|
4~20mA/RS485 输出
|
1 套 / 密闭气室
|
测定腔体内气体浓度
|
|
密闭单元
|
原位遮光密闭气室 + 预埋底座
|
标准 Φ20cm，PVC 防腐
|
1 套 / 监测点位
|
原位密闭采集土壤呼吸气体
|
|
土壤传感
|
分层土温 / 含水率 /pH/EC/ 氮磷钾传感器
|
RS485 总线型，三层埋置
|
3 套 / 点位（10/20/40cm）
|
土体理化参数同步监测
|
|
供电配件
|
太阳能板 + 磷酸铁锂电池 + DC 稳压模块
|
12V 输出，50W 板 + 30Ah 电池
|
1 套 / 点位
|
野外无市电供电
|
|
安装辅件
|
不锈钢立杆、防水接线箱、密封线缆
|
防水阻燃
|
1 套
|
固定布线防护
|
|
软件平台
|
土壤呼吸监测物联网云平台
|
PC + 小程序端，数据可视化、预警报表
|
1 套
|
远程管理数据分析
|
八、硬件参数
1、S-CJ711 采集主机参数
|
项目
|
参数指标
|
|---|---|
|
供电
|
DC12~24V 宽压输入
|
|
模拟通道
|
10 路 4~20mA 电流输入
|
|
通讯
|
双路 RS485、以太网 / 选配 4G 全网通
|
|
协议
|
MODBUS-RTU+XMSIYB 双协议
|
|
本地存储
|
8Mbit FL，离线存海量数据
|
|
防护等级
|
IP65
|
|
工作温度
|
-40℃~+80℃
|
2、气体与土壤传感参数
|
监测指标
|
量程
|
精度
|
分辨率
|
|---|---|---|---|
|
CO₂浓度
|
0~5000ppm
|
±1%FS
|
1ppm
|
|
O₂浓度
|
0~25%VOL
|
±1%FS
|
0.01%
|
|
土壤呼吸速率 Rs
|
0~50μmol·m⁻²·s⁻¹
|
±0.03μmol
|
0.01μmol
|
|
土壤温度
|
-40~70℃
|
±0.2℃
|
0.01℃
|
|
土壤体积含水率
|
0~100%VWC
|
±3%VWC
|
0.1%
|
|
土壤 pH
|
3~14
|
±0.1pH
|
0.01pH
|
|
土壤 EC
|
0~20mS/cm
|
±2%FS
|
0.01mS/cm
|
|
土壤速效 N/P/K
|
0~2000mg/kg
|
±3%FS
|
1mg/kg
|
九、方案实现
1、点位布设
-
大田试验田：每种耕作 / 施肥处理各设 3 个重复监测点，小区中心布设气室，10/20/40cm 分层埋土壤传感器；
-
林地生态区：乔木林下按树冠投影布设，避开树根粗大区域，沿等高线均匀布点；
-
湿地 / 盐碱地：高低水位分区布点，淹水区抬高气室底座，防止积水浸泡；
-
矿区复垦地：按修复年限分区布设，对比原生土与复填土呼吸差异。
2、安装实施
-
预埋底座：平整地表，将气 PVC 底座埋入土中 3cm，周边湿土密封防漏气；
-
传感器埋置：按 10/20/40cm 土层深度钻孔，插入土壤传感器，回填原土压实；
-
主机安装：立杆固定防水配电箱，箱内固定 S-CJ711 主机，线缆穿防水护套；
-
供电部署：野外点位太阳能板朝南 30° 安装，蓄电池放入防水箱；
-
接线调试：气体传感器接模拟通道、土壤传感器接入 RS485，通电设置设备地址、采集周期。
3、系统调试
-
单点标定：标准气体校准 CO₂/O₂传感器，标准溶液校准 pH/EC；
-
通讯测试：MODBUS 读取各参数，4G 上传云端验证实时收发；
-
阈值配置：在平台设置呼吸、养分四级预警阈值；
-
72h 连续试运行，验证数据稳定性、异常剔除、预警触发。
十、数据分析
-
实时可视化：GIS 地图展示各点位呼吸速率、分层土温、含水率、养分实时值、动态曲线；
-
日 / 季趋势分析：生成昼夜呼吸变化曲线、季节动态，识别高温 / 渍涝胁迫拐点；
-
组分拆分分析：依托土层养分、根系分布数据，自动拆分根系自养 / 微生物异养呼吸；
-
分组对比：不同施肥、耕作、品种多组数据对比，量化秸秆还田 / 有机肥对土壤碳释放影响；
-
碳汇核算：按日积分核算区域土壤年 CO₂排放总量，支撑碳汇统计；
-
报表导出：自动生成试验月报、碳汇报告，Excel/PDF 导出。
十一、预警决策
四级预警（土壤呼吸 + 养分双维度）
|
预警等级
|
触发条件
|
处置方案
|
|---|---|---|
|
蓝色预警
|
呼吸较常年同期波动 ±10%，养分小幅偏离正常值
|
常规观测，增加采样频次
|
|
黄色预警
|
呼吸波动 10%~25%、局部缺氮 / 土壤偏干
|
微调水肥，田间浅松土
|
|
橙色预警
|
呼吸骤升 / 骤降 25%~50%、土壤积水 / 严重缺磷钾
|
排水补水，针对性追肥，排查渍涝
|
|
红色预警
|
呼吸波动＞50%、土壤酸化 / 重度盐渍化
|
紧急田间改良，土壤调理，隔离受损地块
|
处置流程
系统自动采集→平台阈值比对→多渠道推送预警→管护现场核查→水肥 / 改良处置→复测数据→解除预警→归档。
十二、方案优点
-
一机多测：S-CJ711 多通道集成，一套系统同步测呼吸 + 多层土壤多指标，大幅降低设备采购成本。
-
原位无损底座一次性预埋，无频繁破土，数据连续性远优于人工取样。
-
野外适配IP65 主机 + 太阳能免布线，高寒 / 多雨 / 盐碱地稳定运行，免频繁现场维护。
-
数据精准温压全补偿算法，剔除环境干扰，数据符合国标土壤通量检测要求。
-
远程管控云端改参数、查故障，不用往返田间，运维降 70%。
-
科研生产两用既满足高校院所碳循环课题，又指导农场精准水肥管控。
十三、应用领域
-
农业科研：秸秆还田、免耕、有机肥、轮作试验土壤碳释放对比监测；
-
规模化大田粮食、果蔬基地水肥优化、渍涝预警；
-
森林生态天然林、人工林碳汇测算，林下土壤呼吸长期观测；
-
湿地环保河湖湿地、沼泽碳循环、淹水土壤呼吸监测；
-
矿区生态矿山土地复垦效果评估、修复土壤活性监测；
-
盐碱改良盐碱地改良过程土壤呼吸与养分动态跟踪。
十四、效益分析
-
科研效益替代人工取样，试验周期缩短 40%，数据连续性提升，支撑 SCI 论文与碳汇项目申报。
-
经济效益依托呼吸 + 养分数据精准施肥，化肥用量减少 20%~28%，农田渍涝提前预警减少减产损失。
-
生态效益量化土壤碳排放，指导低碳种植，助力农田碳中和，减少面源污染。
-
管理效益自动化监测减少人工下地采样，管护人力成本下降 80%。
-
政策效益实测土壤碳数据，支撑区域碳普查、生态修复验收。
十五、国标规范
-
GB/T32720-2016《土壤微生物呼吸的实验室测定方法》
-
LY/T1228-2015《森林土壤呼吸测定规范》
-
GB/T 38944-2020《物联网感知设备通用技术条件》
-
GB4208-2017《外壳防护等级 IP 代码》
-
DB13/T5823-2023《静态箱法测定果园土壤温室气体技术规程》
-
《土壤大气间温室气体通量测定国家标准（在编）》全国标准信息公共服务平台
十六、参考文献
-
GB/T32720-2016 土壤微生物呼吸的实验室测定 [S]
-
IPCC 国家温室清单测算指南
-
《陆地生态系统土壤观测规范》CERN 手册
-
农田土壤呼吸对水肥与耕作的响应研究，农业工程学报
-
静态密闭气室法土壤 CO₂通量测定技术研究，生态学报
十七、案例分享
某省级农科院粮油试验基地开展小麦玉米轮作秸秆还田试验，划分 4 组不同还田量试验区，部署 12 套本监测系统（S-CJ711 主机 + 密闭气室 + 分层土壤传感器）。
-
全年 7×24h 连续监测土壤呼吸速率与氮磷钾、土温含水率，自动拆分根系与微生物呼吸；
-
精准得出秸秆全量还田土壤呼吸提升 21%、有机质提升 16%，优化还田配比方案；
-
依托养分预警，试验区氮肥减量 25%，亩产提升 8.6%；
-
系统野外连续运行 18 个月无故障，数据通过第三方计量校准，相关数据支撑 2 篇核心期刊论文与省农业攻关项目验收，成为区域农田碳汇监测示范项目。
