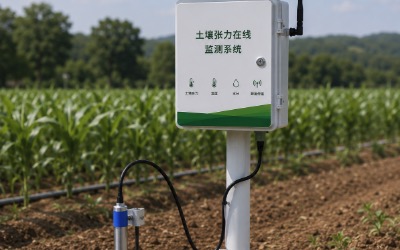

    土壤张力在线监测
    时间：2026-06-06 涉川
    一、方案介绍
    本方案依托S-CJ711 防水多通道智能采集主机 + 负压式土壤张力（水势）传感器，构建大田、温室、果园、边坡、灌区全场景土壤张力在线监测系统，基于多孔陶瓷膜负压平衡原理，分层原位监测不同土层土壤基质张力（土壤水吸力 /kPa），同步配套土壤温湿度、EC 电导率联动采集；S-CJ711 主机支持 10 路 4~20mA 模拟 + 双路 RS485 总线输入，MODBUS+XMSIYB 双协议、4G / 以太网双传输、IP65 防水、本地 FLASH 离线存储，实现全天候无人值守自动采集、云端可视化、分级灌溉预警。系统依据土壤张力阈值精准判定旱涝：-10~0kPa 过湿、-10~-30kPa 适宜、-30~-50kPa 轻度干旱、＜-50kPa 重度干旱，自动指导滴灌 / 喷灌启停，替代人工田间取样，用于精准节水灌溉、农田墒情管控、边坡滑坡预警、园林养护、水土试验研究。
    二、监测目标
    1. 精准测量土壤基质张力（水吸力），量程0~-100kPa，测量精度≤±1.5kPa，分辨率 0.1kPa，满足农业灌溉与水利墒情国标要求。
    2. 分层监测（10cm/20cm/40cm），同步采集土温、体积含水率、土壤 EC，构建张力 - 水分耦合关系曲线。
    3. 采集周期 1min~24h 自定义，7×24h 连续在线，断网本地存数据、恢复自动补传，数据完整率≥99.5%。
    4. 按作物品种设置专属灌溉阈值，四级旱涝预警，自动推送缺水 / 渍水提醒，实现水肥灌溉闭环管控。
    5. 多站点组网接入云平台，远程修改参数、查看历史曲线、批量导出科研报表。
    6. 设备 - 40℃~+80℃全温域、IP65 防护，野外太阳能供电，全年免频繁维护。
    三、需求分析
    1. 传统监测短板：人工机械式张力计需要定期补水、现场读数，耗工耗时，无法连续观测昼夜 / 雨后张力变化，数据滞后不能及时指导灌溉。
    2. 精准农业刚需：仅凭土壤含水率无法判定作物可利用水分，土壤张力（水吸力）是作物吸水难易的直接指标，是滴灌系统最优控制参数。
    3. 边坡地质需求：土体张力骤变预示含水率突变、土体失稳，需在线监测预警滑坡隐患。
    4. 野外部署痛点：农田 / 山地无市电、布线困难，需要无线 4G 传输、太阳能供电、免布线安装。
    5. 科研试验需求：水肥试验、节水课题需要长期连续张力数据，建立土壤水分特征曲线（SWCC）。
    6. 灌区数字化需求：大中型灌区全域墒情网格化，远程管控分片灌溉，减少大水漫灌水资源浪费。
    四、监测方法
    1. 陶瓷负压平衡法（国标张力法）：多孔陶瓷头埋入土壤，土壤水通过微孔与传感器内腔水体达到水力平衡，内腔负压换算土壤基质张力。
    2. 分层原位埋设法：同一监测点分 10/20/40cm 三层埋设张力传感器，匹配作物主根层深度。
    3. 多参数联动校正法：同步采集土温、EC，自动补偿温度、盐分对张力测量的干扰误差。
    4. S-CJ711 集中采集法：传感器 4~20mA/RS485 信号接入采集主机，模数转换、本地缓存。
    5. 4G/MQTT 云端传输法：野外无线组网，断点续传，数据实时上云。
    6. 阈值分级管控法：按作物设置适宜张力区间，超限自动预警联动灌溉电磁阀。
    五、应用原理
    1. 张力传感原理：传感器前端 1.0~1.5μm 微孔陶瓷透水不透气，土壤水与内部密闭水体平衡，土壤吸水造成内腔负压，内置压力芯片将负压转为标准 4~20mA/RS485 电信号，换算为 kPa 张力值。
    2. S-CJ711 采集原理：主机 10 路模拟通道接收张力信号、RS485 挂载温湿 EC 传感器，MCU 滤波换算工程量，8M FLASH 本地存储，MODBUS/XMSIYB 协议打包上传云端。
    3. 补偿算法原理：依托同步土温数据修正温度漂移，EC 数据剔除高盐分土壤带来的陶瓷渗透误差。
    4. 预警联动原理：平台内置不同作物适宜张力数据库，实测值偏离阈值自动分级告警，可对接水肥一体机 / 灌溉控制器启停供水。
    六、功能特点
    1. 分层多深度一体化监测单点三层张力 + 温湿 EC 同步采集，精准刻画剖面墒情分布。
    2. S-CJ711 多通道兼容10 路模拟 + 双 RS485，可扩展雨量、风速等外设，组网灵活。
    3. 双通讯可选：野外 4G 无线、室内以太网，MODBUS 通用协议可对接第三方灌溉平台。
    4. IP65 全天候防护主机防水防尘，-40~+80℃露天配电箱安装，陶瓷探头耐酸碱土。
    5. 本地离线存数断电 / 断网自动缓存，恢复通讯断点续传，杜绝数据丢失。
    6. 远程智能运维云端远程改采集间隔、预警阈值，不用下地现场调试。
    7. 作物分库预警小麦 / 玉米 / 果蔬 / 苗木多套张力阈值模板，一键调用。
    8. 灌溉联动输出预警信号可联动电磁阀，实现全自动按需节水灌溉。
    七、硬件清单
    模块类别
    设备名称
    规格说明
    用途
    主控单元
    S-CJ711 防水智能采集主机
    IP65，DC12~24V，10 路 4~20mA + 双 RS485
    全参数采集、协议转换、本地存储
    传感单元
    土壤张力（水势）传感器
    量程 0~-100kPa，陶瓷探头
    分层测土壤基质吸力
    配套传感
    土壤温湿度 + EC 一体化传感器
    RS485 输出，三层同埋
    环境参数补偿校准
    供电配件
    50W 太阳能板 + 30Ah 磷酸铁锂
    DC12V 稳压
    野外无市电供电
    辅材
    专用钻孔器、密封线缆、防水配电箱、固定立杆
    陶瓷安装配套
    防护布线
    软件
    土壤张力监测云平台
    PC + 小程序，预警报表
    数据可视化、管控
    八、硬件参数
    1、S-CJ711 采集主机
    项目
    参数
    供电
    DC12~24V 宽压
    模拟通道
    10 路 4~20mA
    通讯
    双 RS485、以太网 / 选配 4G 全网通
    协议
    MODBUS-RTU+XMSIYB 私有协议
    本地存储
    8M FLASH
    防护
    IP65，工作 - 40~+80℃
    2、土壤张力 & 配套传感
    | 参数 | 量程 | 精度 | 分辨率 |

    | 土壤基质张力 | 0~-100kPa|±1.5kPa|0.1kPa|

    | 土壤温度 |-40~70℃|±0.2℃|0.01℃|

    | 土壤体积含水率 | 0~100% VWC|±3% VWC|0.1%|

    | 土壤 EC|0~20mS/cm|±2% FS|0.01mS|
    九、方案实现
    1、点位布设
    • 大田作物：每种栽培处理设 3 个重复，10/20/40cm 三层埋设，主根系集中层重点监测；
    • 果蔬温室：每 5 亩 1 个监测点，滴灌支管旁布设，用于分区控水；
    • 边坡防护：沿等高线每 30m1 点，重点坡脚、填方区；
    • 园林果园：树冠投影内侧 15cm 埋深，监测果树根系吸水环境。
    2、安装实施
    1. 探头预处理：张力陶瓷头清水浸泡≥3h，排出内部气泡，保证透水平衡；
    2. 钻孔埋设：专用土钻按深度打孔，孔底铺稀泥浆，放入传感器，周围原土分层捣实，杜绝空气夹层；
    3. 主机安装：立杆固定防水箱，箱内固定 S-CJ711 主机；
    4. 供电布线：野外朝南 30° 装太阳能板，线缆全防水密封；
    5. 接线调试：张力接模拟通道，温湿 EC 接 RS485，平台录入点位信息。
    3、系统调试
    1. 标准负压溶液校准张力传感器，消除系统零点偏差；
    2. 通讯测试：4G 上传、本地存数、断网补传功能验证；
    3. 按种植作物导入张力阈值，模拟干旱测试预警触发；
    4. 72h 连续试运行，数据稳定后正式投用。
    十、数据分析
    1. 实时可视化GIS 地图展示各点位三层张力、温湿 EC 实时数值、动态曲线；
    2. 日 / 季节趋势生成昼夜张力变化曲线，识别雨后入渗、土壤失水规律；
    3. 水肥关联分析结合灌溉日期，分析单次灌水后张力回落速率，优化单次灌水量；

      4 水分特征拟合多组张力 - 含水率数据自动拟合 SW 土壤水分特征曲线；
    4. 分区统计不同地块、不同作物墒情对比，优化分片灌溉方案；
    5. 自动报表生成月报、灌溉统计报表，Excel/PDF 导出归档。
    十一、预警决策（按通用作物张力分级）
    | 预警等级 | 张力范围 | 土壤状态 | 处置方案 |

    |----|----|----|

    | 蓝色 |-10~0kPa | 过湿渍水风险 | 暂停灌溉，加强田间排水 |

    | 黄色 |-10~-30kPa | 适宜区间 | 常规监测，按需少量补水 |

    | 橙色 |-30~-50kPa | 轻度干旱 | 开启分区滴灌补水 |

    | 红色＜-50kPa | 重度干旱 | 全片区紧急灌溉，加大灌水量 |
    处置流程：系统采集比对阈值→多渠道短信 / 平台弹窗预警→管理人员现场复核→开启 / 关停灌溉设备→复测张力→解除预警归档。
    十二、方案优点
    1. 精准控水以作物吸水难易（张力）为指标，优于含水率控水，节水 25%~35%。
    2. 分层精准三层埋深，区分表层蒸发、根系层缺水，避免盲目大水漫灌。
    3. 全天候免人工替代每日下地人工测张力，运维人力下降 80%。
    4. 主机通用性强S-CJ711 可后期追加雨量、风速等传感器，系统易扩展。
    5. 野外高适配太阳能 + 4G 免布线，山区、荒地快速部署。
    6. 科研生产两用既满足农场灌溉管控，又支撑农业高校土壤水课题试验。
    十三、应用领域
    1. 规模化大田小麦玉米水稻等粮食作物精准节水灌溉；
    2. 设施农业温室果蔬、盆栽花卉、无土栽培基质墒情管控；
    3. 林果种植苹果柑橘等果园水肥优化；
    4. 水利灌区大中型灌区网格化墒情监测、灌区调度；
    5. 地质边坡路基、山体边坡土体吸力监测，滑坡预警；
    6. 农林科研土壤水动力学、节水栽培试验。
    十四、效益分析
    1. 节水效益精准按需灌溉，农田节水 25% 以上，减少水资源浪费。
    2. 增产效益避免旱涝胁迫，作物亩产提升 8%~15%，化肥减量 18%。
    3. 管理效益自动化监测，省去每日人工巡检，管护成本大幅下降。
    4. 科研效益长期连续张力数据，支撑土壤水分课题、节水项目结题。
    5. 防灾效益边坡土体吸力突变提前预警，降低滑坡灾害损失。
    十五、国标规范
    1. SL364-2006《土壤墒情监测规范》
    2. LY/T1214-1999《森林土壤土水势的测定》
    3. GB/T28418-2012《土壤水分（墒情）监测仪器基本技术条件》
    4. GB/T38944-2020《物联网感知设备通用技术》
    5. GB4208-2017《IP 外壳防护等级》
    十六、参考文献
    1. LY/T1214-1999 森林土壤土水势测定 [S]
    2. SL364-2006 土壤墒情监测规范 [S]
    3. 《土壤张力法田间测定技术规程》农业出版社
    4. 基于土壤水势的精准灌溉调控研究，灌溉排水学报
    5. 非饱和土基质吸力监测技术研究，工程地质学报
    十七、案例分享
    某规模化果蔬产业园 120 亩草莓温室，原凭经验漫灌，水肥浪费严重、烂根多发。部署本方案，每 5 亩 1 套 S-CJ711 + 三层张力传感器：
    1. 系统以 - 30kPa 为灌溉启动阈值，低于限值自动开启滴灌，到达 - 10kPa 关停；
    2. 全年节水 32%，化肥减少 26%，草莓烂果率由 12% 降至 3.2%；
    3. 系统全天候在线，管理人员手机远程查看墒，不用每日下地巡检；
    4. 配套科研数据，形成园区草莓专用土壤张力灌溉标准，成为设施节水示范项目。
