土壤水势在线监测

时间：2026-06-06 涉川

一、方案介绍

本方案以S-CJ711 防水多通道智能采集主机为核心，搭载负压式土壤基质势（水势）传感器，构建分层原位、多参数联动、全天候无人值守的土壤水势在线监测体系。系统基于多孔陶瓷膜水力平衡原理，精准测量非饱和土壤基质势（土壤水吸力，土壤水势核心组成部分），同步采集土壤温度、体积含水率、EC 电导率、pH 值等关键参数；依托 S-CJ711 主机 10 路 4~20mA 模拟输入、双路 RS485 总线、MODBUS+XMSIYB 双协议、4G / 以太网双传输、IP65 工业级防护及本地 FLASH 离线存储能力，实现野外复杂环境下数据自动采集、云端可视化、分级旱涝预警与智能灌溉联动。

系统以土壤水势（作物吸水难易程度）为核心灌溉控制指标，解决传统土壤含水率无法反映作物可利用水分的痛点，可自动判定土壤过湿、适宜、轻度干旱、重度干旱状态，广泛应用于大田精准灌溉、设施农业水肥管控、果园精细化养护、灌区墒情调度、边坡地质预警、农林科研试验等场景，为节水农业、生态保护与数字化农业提供科学数据支撑。

二、监测目标

核心参数精准测量：土壤基质势（水势）量程覆盖0~-100kPa（农业常用范围），测量精度≤±1.5kPa，分辨率 0.1kPa，满足《土壤墒情监测规范》国标要求。
分层剖面监测：支持 10cm/20cm/40cm/60cm 多土层同步监测，精准刻画不同根系层土壤水势分布，匹配作物主根吸水深度。
全天候连续采集：采集周期 1 分钟～24 小时自定义，7×24 小时不间断运行，断网时本地自动缓存数据（≥1 年），网络恢复后断点续传，数据完整率≥99.5%。
多参数联动校正：同步采集土壤温湿度、EC、pH，自动补偿温度漂移与盐分干扰，消除环境因素对水势测量的影响。
智能预警与联动：建立四级旱涝预警机制，支持短信、平台弹窗、小程序多渠道推送，可对接水肥一体机 / 灌溉电磁阀实现自动启停。
数字化数据管理：云端 + 本地双存储，自动生成日 / 月 / 年统计报表，数据兼容 SPSS、Origin 等科研软件，支持项目验收与论文发表。
野外高适配性：设备适应 - 40℃~+80℃宽温环境，IP65 防水防尘，支持太阳能供电，无需市电与布线，偏远区域快速部署。

三、需求分析

传统监测技术瓶颈：人工机械式张力计需定期补水、现场读数，耗工耗时且无法连续观测；仅测土壤含水率无法反映土壤持水能力与作物吸水难易，易导致灌溉不足或过量。
精准灌溉刚需：土壤水势是判断作物是否缺水的唯一直接指标，不同土壤质地（砂土 / 壤土 / 黏土）的适宜含水率差异大，但适宜水势范围一致，可实现跨地块标准化灌溉。
野外部署痛点：农田、山地、灌区等场景无市电、布线困难，需低功耗、无线传输、免维护的监测设备。
科研试验需求：土壤水动力学、节水栽培、作物抗逆性研究需要长期连续的分层水势数据，用于构建土壤水分特征曲线（SWCC）与作物需水模型。
灌区数字化需求：大中型灌区需网格化布设监测点，实现全域墒情远程管控，优化灌溉调度，减少大水漫灌造成的水资源浪费。
地质安全需求：边坡、路基土体水势骤变预示含水率突变与土体失稳，需在线监测预警滑坡、泥石流等地质灾害。

四、监测方法

多孔陶瓷负压平衡法（国标基质势法）：采用 1.0~1.5μm 微孔陶瓷探头，透水不透气，埋入土壤后与周围水体达到水力平衡，通过测量探头内腔负压换算土壤基质势（水势），符合 LY/T 1214-1999《森林土壤土水势的测定》标准。
分层原位埋设法：同一监测点按作物根系分布分层埋设传感器，重点监测主根层（20~40cm）水势变化，表层（10cm）用于监测蒸发影响，深层（60cm）用于监测渗漏。
多参数联动校正法：同步采集土壤温度、EC、pH，通过内置算法修正温度对陶瓷渗透系数的影响，剔除高盐分土壤的测量误差。
S-CJ711 集中采集法：水势传感器 4~20mA 信号接入主机模拟通道，温湿 EC 等数字传感器接入 RS485 总线，主机完成信号滤波、工程量换算与本地存储。
4G/MQTT 云端传输法：野外采用 4G 全网通传输，室内采用以太网，数据按标准协议打包上传云平台，支持断点续传。
阈值分级管控法：根据作物品种、生育期设置适宜水势阈值，超限自动触发预警，联动灌溉设备实现按需供水。

五、应用原理

1. 土壤水势测量原理

土壤水势是指单位数量的水在土壤中所具有的势能，由基质势、压力势、溶质势和重力势组成，非饱和土壤中基质势占主导地位（通常为负值，绝对值越大表示土壤越干旱）。

传感器前端的多孔陶瓷头埋入土壤后，土壤水通过微孔与传感器内腔的纯水达到水力平衡：当土壤干旱时，土壤水吸力增大，内腔纯水被吸出，形成负压；当土壤湿润时，土壤水吸力减小，内腔负压降低。内置高精度压力芯片实时测量内腔负压，转换为标准 4~20mA/RS485 电信号，最终换算为 kPa 单位的土壤基质势（水势）值。

2. S-CJ711 采集主机工作原理

信号采集：10 路 4~20mA 模拟通道接收水势传感器信号，双路 RS485 总线挂载温湿度、EC、pH 等数字传感器；
数据处理：MCU 对原始信号进行滤波、放大、模数转换，结合温度补偿算法修正测量误差；
本地存储：8Mbit FLASH 芯片自动缓存数据，断网时可存储≥1 年的历史数据；
协议转换：支持 MODBUS-RTU 通用协议与 XMSIYB 私有协议，可无缝对接第三方物联网平台；
远程传输：通过 4G / 以太网将数据上传至云端平台，支持远程参数配置与设备运维。

3. 智能预警与联动原理

云平台内置小麦、玉米、蔬菜、果树等多种作物的适宜水势阈值库，实时比对监测数据与阈值：当水势低于干旱阈值时，自动触发预警并推送至管理人员；若对接灌溉系统，可直接发送指令开启电磁阀，待水势恢复至适宜范围后自动关停，实现 “监测 - 预警 - 灌溉” 闭环管控。

六、功能特点

多通道一体化集成：S-CJ711 主机支持 10 路模拟 + 双路 RS485 输入，单台主机可同时监测 4 个土层的水势 + 温湿 EC+pH，大幅降低系统部署成本。
双协议高兼容性：同时支持 MODBUS-RTU 工业标准协议与厂家私有协议，可直接对接 PLC、组态软件、智慧农业平台等第三方系统。
工业级全天候防护：主机 IP65 防水防尘，-40℃~+80℃宽温工作，陶瓷探头耐酸碱、抗腐蚀，适配盐碱地、多雨、高寒等恶劣环境。
离线数据不丢失：本地 8M FLASH 大容量存储，断电、断网时自动缓存数据，网络恢复后自动补传，保障数据连续性。
远程智能运维：云端可远程修改采集周期、预警阈值、设备地址，查看设备状态与电池电量，无需现场调试，运维成本降低 70%。
分层精准监测：支持多土层同步监测，精准区分表层蒸发水与根系可利用水，避免盲目灌溉。
作物专属阈值库：内置 20 + 常见作物的适宜水势阈值模板，一键调用，无需手动设置。
灌溉自动联动：支持开关量输出，可直接对接水肥一体机、电磁阀，实现全自动按需灌溉。

七、硬件清单

模块类别	设备名称	规格说明	数量	核心用途
主控单元	S-CJ711 防水智能采集主机	IP65，DC12~24V，10 路 4~20mA，双 RS485，以太网 / 4G，8M 本地存储	1 台 / 监测区	全参数采集、存储、协议转换
核心传感单元	土壤基质势（水势）传感器	量程 0~-100kPa，4~20mA/RS485 输出，陶瓷探头	3~4 个 / 点位	分层测量土壤水势
配套传感单元	土壤温湿度 + EC+pH 一体化传感器	RS485 输出，-40~70℃，0~100% VWC，0~20mS/cm，3~14pH	1 套 / 点位	环境参数补偿与土壤理化监测
供电单元	太阳能供电套件	50W 单晶硅板 + 30Ah 磷酸铁锂电池 + DC12V 稳压模块	1 套 / 点位	野外无市电场景供电
安装辅材	专用钻孔器、防水配电箱、立杆	Φ50mm 不锈钢立杆，IP65 防水箱，密封线缆，固定螺丝	1 套 / 点位	设备固定与布线防护
软件平台	土壤水势监测云平台	PC 端 + 小程序端，数据可视化、分级预警、报表导出、灌溉联动	1 套	远程数据管理与智能管控

八、硬件参数（量程、精度）

1. S-CJ711 防水智能采集主机

项目	技术指标
供电电压	DC12~24V 宽压输入
模拟采集通道	10 路，默认 4~20mA 电流输入
数字通讯接口	2 路 RS485（1 路接传感器，1 路备用）
通讯方式	以太网（默认）/4G 全网通（选配）
支持协议	MODBUS-RTU、XMSIYB 私有协议
本地存储	8Mbit FLASH，可存储≥1 年历史数据
防护等级	IP65
工作温度	-40℃~+80℃
工作湿度	0~95% RH（无凝露）
外壳材质	防水工程塑料

2. 土壤水势与配套传感器

监测参数	测量量程	测量精度	分辨率
土壤基质势（水势）	0~-100kPa	±1.5kPa	0.1kPa
土壤温度	-40℃~+70℃	±0.2℃	0.01℃
土壤体积含水率	0~100%VWC	±3%VWC（0~50%）	0.1%VWC
土壤 EC 电导率	0~20mS/cm	±2%FS	0.01mS/cm
土壤 pH 值	3~14	±0.1pH	0.01pH

九、方案实现

1. 监测点位布设

应用场景	布设原则	安装深度
大田粮食作物	每 50~100 亩布设 1 个监测点，每个处理组设 3 个重复点，避开田埂、沟渠	10cm、20cm、40cm
设施农业温室	每 5~10 亩布设 1 个监测点，滴灌支管旁均匀分布	10cm、20cm
果园 / 经济林	树冠投影内侧 15cm 处布设，每 20~30 亩 1 个点	20cm、40cm、60cm
大中型灌区	按灌区分片布设，每 100~200 亩 1 个点，重点监测渠首、渠尾与低洼处	20cm、40cm
边坡 / 路基	沿等高线每 30m 布设 1 个点，坡顶、坡脚、填方区加密布设	30cm、60cm

2. 现场安装实施

传感器预处理：将陶瓷探头完全浸入清水中浸泡≥4 小时，排出内部气泡，确保微孔透水通畅；
钻孔埋设：使用专用土钻按设计深度垂直钻孔，孔底注入少量稀泥浆，放入传感器后用原土分层捣实，杜绝空气夹层；

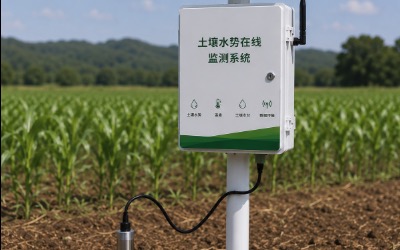

主机安装：将 S-CJ711 主机固定于防水配电箱内，配电箱安装在 2m 高的不锈钢立杆上，远离强电磁干扰；
供电部署：野外点位将太阳能板朝南倾斜 30° 安装，蓄电池放入防水箱底部，做好防雷接地；
接线调试：水势传感器接入主机模拟通道，温湿 EC 传感器接入 RS485 总线，接线端子做好防水密封；通电后设置设备地址、采集周期与通讯参数。

3. 系统联调与验收

精度校准：采用标准负压发生器对水势传感器进行多点校准，确保测量误差≤±1.5kPa；
通讯测试：验证 4G / 以太网数据上传、本地缓存、断点续传功能；
预警测试：模拟不同水势阈值，验证短信、平台弹窗预警功能；
联动测试：对接灌溉电磁阀，测试自动启停功能；
72 小时连续试运行：监测数据稳定性、设备在线率，确认无误后正式投运。

十、数据分析

实时数据可视化：云平台以 GIS 地图为底图，展示各监测点分层水势、温湿度、EC、pH 实时数值，动态刷新变化曲线；
趋势变化分析：生成小时 / 日 / 月 / 年水势变化曲线，分析降雨、灌溉、蒸发对土壤水势的影响规律；
水肥关联分析：结合灌溉、施肥记录，分析单次灌水后水势回落速率与持水时间，优化单次灌水量与灌溉间隔；
土壤水分特征曲线拟合：自动拟合不同土层的水势 - 含水率关系曲线，计算田间持水量、凋萎系数等关键土壤参数；
分区墒情统计：按地块、作物类型统计平均水势，生成墒情热力图，指导分片灌溉；
自动报表生成：自定义生成日报、周报、月报，包含数据统计、预警记录、灌溉建议，支持 Excel/PDF 导出。

十一、预警决策

四级旱涝预警机制（通用农业场景）

预警等级	土壤水势范围	土壤状态	作物响应	处置方案
蓝色预警	-10~0kPa	过湿 / 渍水	根系缺氧，易烂根	立即停止灌溉，开启田间排水系统，加强通风散湿
黄色预警	-10~-30kPa	适宜	作物吸水正常，生长良好	常规监测，根据作物生育期按需少量补水
橙色预警	-30~-50kPa	轻度干旱	作物出现轻微萎蔫	开启分区滴灌，补充至适宜水势范围
红色预警	＜-50kPa	重度干旱	作物严重萎蔫，影响产量	全片区紧急灌溉，加大灌水量，同时采取覆盖保墒措施

注：不同作物适宜水势范围存在差异，如蔬菜适宜水势为 - 10~-25kPa，果树为 - 20~-40kPa，大田作物为 - 30~-50kPa，可根据实际情况调整阈值。

预警处置流程

系统自动采集数据→平台阈值比对→触发对应等级预警→多渠道推送至管理人员→现场核查确认→执行灌溉 / 排水措施→复测土壤水势→解除预警→记录归档。

十二、方案优点

灌溉更精准：以作物吸水难易（水势）为控制指标，不受土壤质地影响，比传统含水率控水节水 25%~35%，同时避免旱涝胁迫。
分层更科学：多土层同步监测，精准掌握根系层水分状况，杜绝表层湿润而根系层缺水的 “假墒情”。
免人工运维：全自动连续监测，替代每日人工读数与补水，管护人力成本降低 80%。
系统扩展性强：S-CJ711 主机可后期扩展雨量、风速、叶面湿度等传感器，构建完整的农田气象 - 土壤监测体系。
野外高适配：太阳能 + 4G 免布线，山区、荒地、偏远灌区快速部署，无需基建施工。
科研生产两用：既满足农场日常灌溉管控，又能为农业科研提供高精度、连续的土壤水势数据。
数据更可靠：多参数联动校正，消除温度、盐分干扰，数据符合国家行业标准，可用于项目验收与论文发表。

十三、应用领域

规模化大田农业：小麦、玉米、水稻等粮食作物精准节水灌溉与墒情管控；
设施农业：温室蔬菜、花卉、盆栽、无土栽培基质水势监测与水肥一体化控制；
林果种植：苹果、柑橘、葡萄等果园精细化养护，实现按需灌溉提质增效；
水利灌区：大中型灌区网格化墒情监测，优化灌溉调度，提高水资源利用效率；
地质工程：边坡、路基、尾矿库土体水势监测，预警滑坡、泥石流等地质灾害；
农林科研：土壤水动力学、作物抗逆性、节水栽培技术研究与试验数据采集；
生态修复：荒漠化治理、矿山复垦、湿地保护过程中土壤水分动态监测。

十四、效益分析

节水效益：精准按需灌溉，农田节水 25%~35%，温室节水 40% 以上，大幅减少水资源浪费。
增产效益：避免旱涝胁迫，作物产量提升 8%~15%，农产品品质改善，优质果率提高 20% 以上。
经济效益：减少化肥、农药用量 15%~20%，降低人工与灌溉能耗成本，亩均年增收 200~500 元。
管理效益：自动化监测替代人工巡检，管理人员可远程管控千亩农田，管理效率提升 90%。
科研效益：长期连续的高精度数据支撑高水平科研论文发表与科研项目验收，推动农业科技进步。
生态效益：减少大水漫灌造成的土壤侵蚀与面源污染，保护地下水资源，助力农业绿色发展。

十五、国标规范

LY/T 1214-1999《森林土壤土水势的测定》
SL 364-2006《土壤墒情监测规范》
GB/T 28418-2012《土壤水分（墒情）监测仪器基本技术条件》
GB/T 38944-2020《物联网感知设备通用技术要求》
GB 4208-2017《外壳防护等级（IP 代码）》
NY/T 2673-2015《农田土壤墒情监测技术规范》
DB13/T 5823-2023《静态箱法测定果园土壤温室气体技术规程》

十六、参考文献

LY/T 1214-1999 森林土壤土水势的测定 [S]
SL 364-2006 土壤墒情监测规范 [S]
《土壤物理学》，高等教育出版社，2019
基于土壤水势的精准灌溉调控技术研究进展 [J]. 灌溉排水学报，2022
非饱和土基质势监测技术及其工程应用 [J]. 工程地质学报，2021
不同土壤质地水分特征曲线的测定与拟合 [J]. 土壤通报，2020

十七、案例分享

某北方规模化小麦玉米轮作农场，种植面积 5000 亩，原采用人工经验灌溉，水肥浪费严重，干旱年份减产明显。2024 年部署本方案，共安装 25 套 S-CJ711 采集主机 + 75 台土壤水势传感器，实现全域网格化监测：

系统以 - 30kPa 为灌溉启动阈值，-10kPa 为停止阈值，自动控制田间电磁阀启停，全年灌溉次数由 12 次减少至 8 次；
小麦季节水 32%，玉米季节水 28%，化肥用量减少 22%，亩均生产成本降低 180 元；
避免了 2 次重度干旱造成的减产，小麦亩产提升 11%，玉米亩产提升 9%，年增收超 60 万元；
管理人员通过手机小程序即可远程查看墒情与设备状态，无需每日下地巡检，人工成本降低 75%；
积累的土壤水势数据为农场制定标准化灌溉制度提供了科学依据，成为当地智慧农业示范项目。
