可燃 / 有毒气体全域立体监测

时间：2026-06-06 涉川

一、方案介绍

本方案以S-CJ711 防水多通道智能采集主机为核心，构建地面网格化 + 高空分层 + 移动巡检三位一体的可燃 / 有毒气体全域立体监测体系。系统集成催化燃烧式、电化学、红外光谱等多原理气体传感器，同步监测甲烷、丙烷、硫化氢、一氧化碳、氨气、氯气等 20 + 种可燃 / 有毒气体浓度，搭配风速风向、温湿度、气压气象参数修正；依托 S-CJ711 主机 10 路 4~20mA 模拟输入、双路 RS485 总线、MODBUS+XMSIYB 双协议、4G / 以太网双传输、IP65 工业防护及本地 FLASH 离线存储能力，实现化工园区、石油石化、污水处理、冶金制药等场景全区域、全时段、无死角气体泄漏监测。

系统内置高斯扩散模型与泄漏溯源算法，可精准定位泄漏点位置，建立四级分级预警机制，联动切断阀、排风机、声光报警器等应急设备，解决传统点式监测盲区大、响应慢、溯源难的痛点，为企业安全生产、应急处置、合规监管提供数字化、智能化支撑。

二、监测目标

全域无死角覆盖：构建地面 0~2m、高空 2~30m 分层监测网络，覆盖储罐区、生产车间、污水处理区、管廊、装卸台等所有风险区域，泄漏检测覆盖率 100%。
高精度实时监测：可燃气体测量精度≤±3% FS，有毒气体测量精度≤±2% FS，响应时间≤30 秒，数据采集频率 1~60 秒可自定义。
极速预警响应：气体浓度超标时，现场声光报警≤1 秒触发，平台预警推送≤3 秒，泄漏点定位误差≤5m。
数据完整可靠：断网时本地自动缓存≥1 年数据，网络恢复后断点续传，数据完整率≥99.9%。
智能联动管控：支持与紧急切断阀、防爆排风机、喷淋系统联动，实现 “监测 - 预警 - 处置” 全流程闭环。
合规化管理：自动生成符合安监、环保要求的监测报表与台账，满足安全生产标准化验收需求。

三、需求分析

传统监测技术短板：传统点式气体探测器仅能覆盖单点周边小范围，存在大量监测盲区；响应速度慢，无法及时发现早期微量泄漏；缺乏泄漏溯源能力，事故发生后难以快速定位泄漏点。
安全生产刚需：化工、石化、制药等行业存在易燃易爆、有毒有害气体泄漏风险，一旦泄漏易引发爆炸、中毒事故，亟需全域实时监测与早期预警。
立体监测需求：气体泄漏后会因密度差异向上扩散或向下沉积，仅地面监测无法覆盖高空管廊、储罐顶部等区域，需分层立体监测。
应急处置需求：事故发生时需快速定位泄漏点、预测扩散范围，指导人员疏散与应急救援，减少事故损失。
合规监管需求：国家安全生产法规强制要求重点场所安装气体监测系统，需满足 GB50493、GBZ/T223 等标准要求，实现数据可查、可追溯。
数字化管理需求：需将分散的监测数据统一管理，实现远程监控、智能分析、自动报表，替代人工巡检与纸质台账。

四、监测方法

地面网格化固定监测法：在储罐区、生产车间、污水处理区等风险区域按 10~30m 间距布设固定监测点，覆盖地面 0~2m 气体易积聚区域。
高空分层监测法：在管廊支架、储罐顶部、厂房立柱等位置布设高空监测点，监测 2~30m 高空气体扩散情况，覆盖轻质气体上浮区域。
移动巡检补充法：采用手持气体检测仪、巡检机器人对死角、密闭空间进行定期巡检，弥补固定监测盲区。
多参数联动校正法：同步采集风速风向、温湿度、气压数据，修正气体扩散模型，提高泄漏溯源与扩散预测精度。
S-CJ711 集中采集法：单台 S-CJ711 主机可同时接入 10 路气体传感器 + 气象传感器，实现多参数集中采集、统一传输。
智能泄漏溯源法：基于高斯扩散模型与多点浓度数据，反向推演泄漏点位置、泄漏速率，预测气体扩散范围。

五、应用原理

1. 气体检测原理

可燃气体：采用催化燃烧式传感器，可燃气体在传感器表面发生氧化反应，产生热量使铂丝电阻变化，通过测量电阻变化换算气体浓度；
有毒气体：采用电化学传感器，气体与电解液发生电化学反应，产生的电流与气体浓度成正比；
红外气体：采用非色散红外（NDIR）原理，利用气体对特定波长红外光的吸收特性测量浓度，抗干扰能力强、寿命长。

2. S-CJ711 采集传输原理

传感器输出的 4~20mA 模拟信号或 RS485 数字信号接入 S-CJ711 主机，主机完成信号滤波、模数转换、工程量换算，本地 8M FLASH 缓存数据，通过 4G / 以太网按 MODBUS 协议上传至云端平台；支持远程参数配置、设备状态监控，断网时自动缓存数据，恢复后自动补传。

3. 泄漏溯源与扩散预测原理

系统内置高斯烟羽扩散模型，结合多点实时浓度数据、风速风向、地形参数，反向计算泄漏点的位置与泄漏速率；同时预测未来 15~60 分钟内气体扩散范围、浓度分布，生成扩散热力图，为应急疏散提供依据。

六、功能特点

全域立体覆盖：地面 + 高空 + 移动三位一体监测，无死角覆盖所有风险区域，解决传统点式监测盲区问题。
多气体同步监测：单台主机可同时接入 10 路不同类型气体传感器，支持 20 + 种可燃 / 有毒气体同步检测。
工业级高可靠性：S-CJ711 主机 IP65 防水防尘，-40℃~+80℃宽温工作，传感器防爆等级 ExdⅡCT6，适配易燃易爆恶劣环境。
极速响应与预警：传感器响应时间≤30 秒，平台预警≤3 秒，现场声光报警同步触发，为应急处置争取宝贵时间。
智能泄漏溯源：基于扩散模型自动定位泄漏点，误差≤5m，预测气体扩散范围，指导应急救援。
多级联动管控：支持与切断阀、排风机、喷淋系统联动，浓度超标时自动执行应急处置，防止事故扩大。
远程智能运维：云端远程查看设备状态、修改参数、升级固件，故障自动报警，运维成本降低 60%。
合规化数据管理：自动生成符合安监、环保要求的日报、月报、年报，数据可查可追溯，满足验收与监管需求。

七、硬件清单

模块类别	设备名称	规格说明	数量	核心用途
主控单元	S-CJ711 防水智能采集主机	IP65，DC12~24V，10 路 4~20mA，双 RS485，4G / 以太网，8M 本地存储，防爆认证	1 台 / 监测区	多参数采集、存储、传输
气体传感单元	可燃气体探测器（甲烷 / 丙烷）	催化燃烧式，0~100% LEL，ExdⅡCT6，4~20mA/RS485	按需	检测可燃气体浓度
气体传感单元	有毒气体探测器（H₂S/CO/NH₃）	电化学，0~100ppm/0~1000ppm，ExdⅡCT6，4~20mA/RS485	按需	检测有毒气体浓度
气象传感单元	风速风向温湿度气压一体机	0~60m/s，-40~80℃，0~100%RH，800~1100hPa，RS485	1 台 / 园区	气象参数采集与扩散修正
预警执行单元	防爆声光报警器	110dB，红色闪光，ExdⅡCT6，DC24V	1 台 / 监测点	现场声光报警
预警执行单元	防爆电磁阀 / 排风机控制器	开关量输出，ExdⅡCT6，DC24V	按需	联动切断气源、启动排风
移动巡检单元	手持多气体检测仪	可检测 4~6 种气体，IP65，续航≥8 小时	2~5 台	盲区巡检与泄漏复核
安装辅材	防爆接线箱、立杆、密封线缆	防爆等级 ExdⅡCT6，阻燃线缆	按需	设备固定与布线防护
软件平台	可燃有毒气体监测云平台	PC + 小程序，实时监控、溯源分析、预警联动、报表生成	1 套	远程管理与应急指挥

八、硬件参数（量程、精度）

1. S-CJ711 采集主机参数

项目	技术指标
供电电压	DC12~24V 宽压输入
模拟采集通道	10 路，4~20mA 电流输入
数字通讯接口	2 路 RS485，支持 MODBUS-RTU 协议
通讯方式	4G 全网通（默认）/ 以太网（选配）
本地存储	8Mbit FLASH，可存储≥1 年历史数据
防护等级	IP65
工作温度	-40℃~+80℃
防爆认证	本安型 ExiaⅡCT6

2. 核心气体传感器参数

气体类型	检测量程	测量精度	响应时间	防爆等级
甲烷	0~100%LEL	±3%FS	≤30 秒	ExdⅡCT6
丙烷	0~100%LEL	±3%FS	≤30 秒	ExdⅡCT6
硫化氢	0~100ppm	±2%FS	≤30 秒	ExdⅡCT6
一氧化碳	0~1000ppm	±2%FS	≤30 秒	ExdⅡCT6
氨气	0~100ppm	±2%FS	≤30 秒	ExdⅡCT6
氯气	0~20ppm	±2%FS	≤30 秒	ExdⅡCT6
二氧化硫	0~100ppm	±2%FS	≤30 秒	ExdⅡCT6

3. 气象与预警设备参数

设备名称	技术指标
风速风向传感器	风速 0~60m/s，精度 ±0.3m/s；风向 0~360°，精度 ±3°
防爆声光报警器	音量≥110dB，闪光频率 1Hz，工作温度 - 40℃~+70℃
手持气体检测仪	同时检测 4 种气体，分辨率 0.1ppm，续航≥8 小时，IP65

九、方案实现

1. 监测点位布设

风险区域	布设原则	安装高度
储罐区	每个储罐周围布设 2~4 个点，间距 15~20m，重点监测法兰、阀门、排污口	地面 0.3~0.6m
生产车间	按 20~30m 网格布设，靠近反应釜、管道接口处加密	地面 1.5m
管廊区域	沿管廊每 30m 布设 1 个点，分层安装在管廊底部与顶部	2m、10m
污水处理区	曝气池、污泥池周边每 20m 布设 1 个点，重点监测硫化氢、甲烷	地面 0.5m
装卸台	每个装卸位布设 1 个点，监测油气泄漏	地面 1.2m
密闭空间	泵房、阀门井、地下室等空间内部布设 1 个点	空间中部

高空布点：在园区制高点、储罐顶部、厂房屋顶布设高空监测点，间距 50~100m，监测轻质气体扩散。

2. 现场安装实施

基础施工：在监测点浇筑混凝土基础，固定不锈钢立杆，高度根据监测需求设置；
设备安装：将气体探测器、声光报警器固定在立杆上，S-CJ711 主机安装在防爆接线箱内；
接线布线：采用防爆阻燃线缆，穿镀锌钢管敷设，接线端子做好防爆密封处理；
供电部署：采用 DC24V 集中供电，偏远点位可搭配太阳能 + 锂电池供电；
系统调试：通电后设置设备地址、采集周期、预警阈值，测试通讯与报警功能。

3. 系统联调与验收

精度校准：采用标准气体对所有传感器进行多点校准，确保测量误差在允许范围内；
通讯测试：验证 4G 数据上传、本地缓存、断点续传功能；
预警测试：模拟气体泄漏，测试现场声光报警、平台预警、联动控制功能；
溯源测试：人工释放标准气体，验证泄漏点定位精度与扩散预测准确性；
72 小时连续试运行：监测设备运行状态、数据稳定性，确认无误后正式投运。

十、数据分析

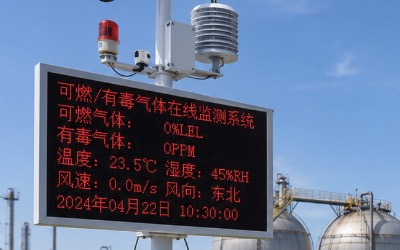

实时可视化监控：平台以 GIS 地图为底图，展示所有监测点实时浓度、设备状态，浓度超标点位红色标注，动态生成浓度热力图。
趋势变化分析：生成小时 / 日 / 月浓度变化曲线，分析气体排放规律，识别异常波动。
泄漏溯源分析：多点浓度数据结合气象参数，自动定位泄漏点位置，计算泄漏速率，生成溯源报告。
扩散预测分析：预测未来 15/30/60 分钟气体扩散范围与浓度分布，生成扩散模拟图，划定危险区域。
风险等级评估：根据气体浓度、泄漏速率、扩散范围，自动评估事故风险等级，生成风险评估报告。
自动报表生成：自动生成日报、月报、年报，包含浓度统计、预警记录、设备状态，支持 Excel/PDF 导出，满足安监、环保监管要求。

十一、预警决策

四级分级预警机制

预警等级	触发条件	现场响应	平台处置措施
蓝色预警	浓度≥10% LEL（可燃）/≥10% MAC（有毒）	现场声光报警（低频）	平台弹窗提醒，推送至值班人员，加强监测
黄色预警	浓度≥25% LEL/≥25% MAC	现场声光报警（中频）	短信推送至车间负责人，启动排风机，排查泄漏点
橙色预警	浓度≥50% LEL/≥50% MAC	现场声光报警（高频）	推送至安全总监，联动切断相关区域气源，疏散周边人员
红色预警	浓度≥100% LEL/≥100% MAC	全区域声光报警	推送至企业负责人与应急部门，启动应急预案，关闭所有非必要设备，全员疏散

应急处置流程

气体浓度超标→现场声光报警→平台预警推送→值班人员远程确认→自动联动执行设备→应急人员现场处置→泄漏点修复→浓度恢复正常→解除预警→记录归档。

十二、方案优点

全域无死角监测：地面 + 高空 + 移动三位一体，彻底解决传统点式监测盲区问题，泄漏检测覆盖率 100%。
响应速度快：传感器响应≤30 秒，预警推送≤3 秒，早期发现微量泄漏，避免事故扩大。
智能溯源精准：基于扩散模型自动定位泄漏点，误差≤5m，大幅缩短应急处置时间。
工业级高可靠：全系列设备防爆认证，IP65 防护，宽温工作，适应易燃易爆恶劣环境。
联动闭环管控：自动联动切断阀、排风机，实现 “监测 - 预警 - 处置” 全流程自动化。
运维成本低：远程智能运维，无需频繁现场校准，故障自动报警，运维成本降低 60%。
合规性强：数据符合安监、环保标准，自动生成合规报表，满足安全生产验收要求。
扩展性好：S-CJ711 主机可扩展接入视频监控、消防报警等系统，构建一体化安全管控平台。

十三、应用领域

化工园区：精细化工、煤化工、石油化工园区全域气体泄漏监测与安全管控；
石油石化：油田、炼油厂、加油站、油库的油气泄漏监测；
污水处理：市政污水处理厂、工业废水处理站的硫化氢、甲烷监测；
冶金行业：钢铁、有色金属冶炼的一氧化碳、二氧化硫监测；
制药行业：原料药生产车间的有机溶剂、有毒气体监测；
仓储物流：危险化学品仓库、液化石油气储罐区的气体监测；
市政燃气：城市燃气管网、调压站、阀门井的天然气泄漏监测；
隧道管廊：城市地下综合管廊、公路隧道的可燃有毒气体监测。

十四、效益分析

安全效益：早期发现气体泄漏，避免爆炸、中毒事故发生，保障人员生命与财产安全，事故发生率降低 90% 以上。
经济效益：减少事故造成的停产损失、设备损坏与人员赔偿，单园区年节约损失超千万元；降低人工巡检成本 60% 以上。
管理效益：实现安全生产数字化、智能化管理，替代人工巡检与纸质台账，管理效率提升 80%。
合规效益：满足国家安全生产法规要求，顺利通过安监、环保部门验收，避免合规处罚。
社会效益：提升企业安全生产水平，减少环境污染，树立良好的企业形象。

十五、国标规范

GB 50493-2019《石油化工可燃气体和有毒气体检测报警设计标准》
GBZ/T 223-2009《工作场所有毒气体检测报警装置设置规范》
GB 12358-2006《作业场所环境气体检测报警仪通用技术要求》
GB 3836.1-2010《爆炸性环境第 1 部分：设备通用要求》
GB/T 38944-2020《物联网感知设备通用技术要求》
GB 4208-2017《外壳防护等级（IP 代码）》
AQ 3036-2010《危险化学品重大危险源罐区现场安全监控装备设置规范》

十六、参考文献

GB 50493-2019 石油化工可燃气体和有毒气体检测报警设计标准 [S]
GBZ/T 223-2009 工作场所有毒气体检测报警装置设置规范 [S]
《工业气体泄漏监测技术与应用》，化学工业出版社，2022
基于物联网的化工园区气体泄漏监测系统设计 [J]. 中国安全生产科学技术，2023
高斯扩散模型在气体泄漏溯源中的应用研究 [J]. 环境工程学报，2021
防爆电气设备安全技术规范，中国标准出版社，2020

十七、案例分享

某省级化工园区占地面积 5 平方公里，包含 23 家化工企业，主要生产农药、医药中间体，存在硫化氢、氯气、甲烷等多种气体泄漏风险。原采用传统点式探测器，存在大量监测盲区，曾发生 2 起硫化氢泄漏事故，造成人员受伤。

2024 年园区部署本方案，共安装 120 套 S-CJ711 采集主机 + 360 台气体探测器、12 套高空监测设备、5 台手持巡检仪，构建全域立体监测网络：

实现园区所有风险区域 100% 覆盖，成功预警 17 起早期微量泄漏，其中 3 起氯气泄漏、8 起硫化氢泄漏，均在 10 分钟内完成处置，未造成人员伤亡与环境污染；
泄漏点定位精度≤4m，应急处置时间缩短 70%，事故损失降低 90% 以上；
系统自动生成合规报表，顺利通过国家安全生产标准化一级验收；
远程智能运维替代人工巡检，园区安全管理人员减少 40%，年运维成本降低 65%；
平台接入当地应急管理局，实现政企联动监管，成为省级智慧化工园区示范项目。
