一、方案介绍

地震台站包含测震、地磁、地电、地壳形变、地下流体等多类观测设备，观测环境优劣直接决定原始观测数据质量，温湿度骤变、大气气压波动、土壤干湿变化、工频电磁辐射、车辆施工振动、风雨冻害、外来人员闯入等各类环境扰动，极易造成仪器零点漂移、观测曲线畸变、数据失真，影响地震前兆分析与震情研判工作。传统台站环境管控依靠人员周期性现场人工巡检，巡检周期长、采样数据碎片化，瞬时突发干扰无法被及时捕捉，偏远山区台站交通不便，人工运维成本高昂，出现观测异常后难以回溯环境诱因，不符合现行地震台站环境观测相关规范管控要求。

本方案采用多要素传感器 + 白色户外防水采集箱 + 物联网有线 / 无线双传输 + 云端大数据分析 + 分级预警一体化架构，依据现行地震台站环境相关国标要求建设，针对台站仪器舱室内动环、室外观测场气象、地表深层岩土温湿度、空间电磁场、环境地噪声开展全天候连续在线监测。系统自动采集全维度环境时序数据，可与台站现有测震、地磁、地电观测数据联动耦合分析，精准甄别环境扰动、仪器故障、天然地震三类异常诱因，超限自动分级告警，实现台站环境从人工巡检管控向数字化远程智能管控转变，适用于国家基准台、省级基本台、区县级常规台站全场景落地部署。

二、监测目标

三、需求分析

3.1 行业痛点

3.2 核心功能需求

3.3 场景差异化需求

四、监测方法

五、应用原理

5.1 环境扰动影响机理

温度变化造成观测器件热胀冷缩引发零点漂移；气压突变干扰密闭式地震计腔体平衡；土壤含水率、地温变化改变地电极接地电阻，诱发地电曲线漂移；工频交变电磁场通过线路耦合引入杂波；车辆、风机振动形成环境噪声叠加地震信号，干扰震相识别。通过全参数连续监测，量化各类扰动变化规律，可精准区分数据异常成因。

5.2 系统整体工作原理

各类传感器实时采集环境模拟信号，线缆汇总至野外白色防水采集箱内部工业采集终端，完成信号放大、模数转换、本地存储；设备采用光纤 + 4G 双链路定时向云端服务器传输数据；云端系统内置国标限值库与台站历史本底数据库，自动解析数据、联动观测资料做相关性运算，参数超标触发多级预警；管理人员通过终端远程查看数据、导出报表、下发整改方案。

5.3 控制逻辑

系统支持定时常规采集 + 异常加密采集双模式，常规按照设定周期上报；参数突增突降时自动缩短采集间隔；具备断电记忆功能，断电后保存配置，上电自动续采补全缺失数据；降雨天气可自动提升雨量、土壤含水率采集频次。

六、功能特点

七、硬件清单

八、硬件参数

九、方案实现

9.1 点位布设

依据国标布设点位：室内温湿度安装在仪器中部高度；室外气象设备按气象规范搭配百叶箱离地 1.5m；地温、土壤传感器埋设于观测场基准土层；电磁传感器远离高压线缆、铁塔；地噪声传感器就近观测墩基岩布设。

9.2 基座施工

观测点位浇筑混凝土基座，立杆牢固预埋，统一做防雷接地施工，接地电阻符合规范标准，光伏板选取无遮挡点位固定。

9.3 设备安装

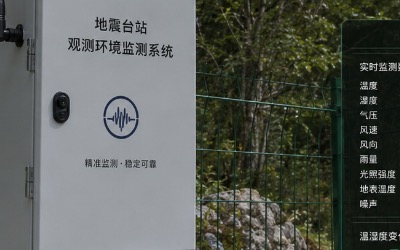

所有线路穿防水护管，采集设备集中装入白色防水箱体，箱体离地抬高避免积水浸泡，区分市电与太阳能两套布线系统。

9.4 设备校准

逐个标定各类传感器，录入台站类型、国标预警阈值、采集周期、联系人信息。

9.5 平台对接

云端录入台站基础信息，完成设备绑定，配置报表模板、预警规则，打通观测数据接口。

9.6 72 小时试运行

连续全功能试运行，核对数据、预警逻辑，微调参数过滤瞬时环境干扰。

9.7 常态化运维

设备正式投用，建立季度巡检、年度仪器标定制度。

十、数据分析

十一、预警决策

11.1 四级预警

11.2 管控决策

基准台重度预警及时采取隔离防护；地磁电磁超标排查周边线路风电；地电台土壤异常及时优化排水补水；无人台依托预警统筹巡检计划，减少无效出车。

十二、方案优点

十三、应用领域

十四、效益分析

14.1 经济效益

14.2 社会效益

14.3 科研效益

逐年积累区域性台站环境大数据，支撑地震观测环境、局地气象与形变关联相关课题研究。

十五、国标规范

十六、参考文献

十七、案例分享

案例 1 华北某省级基准综合地震台

台站集成测震 + 地磁观测，周边陆续新建风电与乡村道路，夜间货车、风机启停不定期造成地磁曲线跳变、测震噪声超标，月度人工巡检无法捕捉瞬时干扰。项目落地部署全套环境监测系统，系统精准捕捉风机启停时段电磁、地噪声超标数据，自动匹配同期畸变地磁曲线。依据监测数据划定保护区管控范围，协调风机错峰启停、道路限行，整改后地噪声降至国标合理区间，观测数据合格率由 72% 提升至 96%，顺利通过年度台站环境验收。

案例 2 西南山区县级无人测震台

三座台坐落深山，无外接市电，每月驱车 3 小时进山巡检，机房凝露频发造成采集设备故障。项目采用太阳能 + 4G 组网方案，配套白色防水采集箱，实时监测温湿度、供电、雨量。温湿度超标、电压异常实时短信提醒，全年巡检从 12 次缩减至 3 次，设备故障率下降 85%，观测数据完整率由 78% 提升至 98.5%。

案例 3 华东地电场观测台

该台因地电极周边土壤雨季饱和，地电曲线常年漂移不定，人工每月取样测土效率低下。加装分层土壤含水率、地温在线监测设备，系统联动地电观测数据，确定连续降雨土壤过湿是漂移主因，针对性优化电极区排水工程，改造后地电异常频次下降 65%，顺利通过年度前兆质控验收。
