固定污染源废气VOCs 监测
时间：2026-06-06
涉川
一、方案介绍
涂装、医药、精细化工、印刷、橡胶、石化等行业固定污染源废气会排放 30 种受控特征 VOC 污染物，该类物质属于国家大气管控、环保税计征重点污染物，多数具有毒性、刺激性，在日光作用下生成臭氧、PM₂.₅前体物，诱发区域臭氧污染。当前环保监管日趋严格，排污许可证、自行监测管理办法明确要求重点排污单位对 30 项 VOC 开展常态化监测。
传统管控采用人工气袋采样 + 实验室 GC/GC-MS 送检模式，季度 / 半年度采样，监测频次低、数据滞后，无法捕捉生产工况波动带来短时超标排放；人工取样受温压、管线冷凝影响大，30 组分无法同步单次检测，检测周期长达数天，超标后不能第一时间溯源生产异常；无连续数据支撑废气治理装置运维优化，企业普遍存在超标被罚、药剂能耗偏高问题。
本方案采用高温全程伴热取样 + 预处理除尘除水 + 在线气相色谱 GC-FID 分析 + 温压流工况同步采集 + 防爆白色采集机柜 + 环保平台联网一体化架构，严格遵照 HJ1458-2026、HJ1013-2018、HJ1286-2023 相关标准，可单轮分析周期内一次性分离定量 30 种国标受控 VOC 组分，同步采集烟气温度、压力、流速、含湿量，自动折算标况浓度与排放速率，24h 连续在线监测、数据自动上传属地环保监管平台，实现从人工间断送检到全自动在线精准管控转变，助力企业合规排污、优化 RCO/RTO 废气治理工艺、削减环保处罚风险，适配化工、涂装、医药、印刷、家具全行业排气筒落地。
二、监测目标
-
30 组分单独精准定量：对国标规定 30 项 VOC 逐一测定瞬时浓度、小时均值、日均浓度，同步核算 TVOC 总量，区分单组分超标与总 VOC 超标。
-
工况同步折算：实时采集烟温、静压、流速、烟气含湿，按国标公式自动由湿基折算标况干基浓度、小时排放量。
-
全天候连续监测：24h 全自动采样分析，自定义分析周期（15~60min），无数据断点，捕捉启停炉、投料、换溶剂瞬时超标。
-
超标分级预警：对照行业排放标准限值设置阈值，分级弹窗 + 短信告警，第一时间提醒关停 / 调整生产、优化治理设施。
-
数据合规联网：数据格式符合环保平台传输协议，自动日 / 月 / 年报表，满足排污许可上报、环保核查、执法验收。
-
治理效果量化：依托进出口 VOC 数据核算治理去除效率，指导 RTO、活性炭、催化燃烧设备运维优化，降低药剂与能耗成本。
-
建立全周期台账：长期留存组分数据、工况数据、报警记录、校准记录，形成可溯源监测档案。
三、需求分析
3.1 行业痛点
-
人工监测时效性差：实验室送检周期 3~7d，生产短时超标排放无法及时发现，极易面临环保现场处罚。
-
组分分离难度大：30 种 VOC 沸点、极性差异大，手工单次采样难以全组分留存，冷凝吸附造成低值组分数据失真。
-
无工况配套数据：人工只测浓度，缺少温压流速，无法精准核算实际排污总量，排污税核算缺少有效依据。
-
治理盲控：缺少进出口连续 VOC 数据，无法量化 RTO 等设备处理效率，频繁出现药剂浪费或治理失效超标。
-
防爆防腐难题：化工、涂装废气多易燃易爆，常规设备不耐腐蚀、无防爆设计，现场安装存在安全隐患。
3.2 核心功能需求
-
全程 180℃高温伴热：从探头到色谱进样管线全程伴热，防止高沸点 VOC 冷凝吸附，保障 30 组分全部顺利进样。
-
多级预处理：除尘、除冷凝水、除颗粒物，保护色谱柱与 FID 检测器。
-
GC-FID 在线分测 30 项：单色谱通道一次进样全组分分离、分别定量。
-
自动校准：零点气、标气自动周期单点 / 多点校准，满足 HJ 质控要求。
-
防爆柜体：白色防爆 IP65 采集分析机柜，适配化工防爆车间排气筒现场。
-
环保联网：4G / 有线双链路，自动按照环保规范上传小时 / 日均数据。
-
多参数同步：配套温压流、烟气含湿一体化监测。
3.3 场景差异化需求
-
精细化工 / 医药：侧重卤代烃、醇、醛类组分监测，废气腐蚀性强，预处理加强防腐；
-
汽车 / 家具涂装：苯系物、酯类、酮类占比高，重点管控苯、甲苯、二甲苯；
-
印刷包装：乙酸乙酯、丙酮、异丙醇等含氧 VOC 为管控重点；
-
石化炼化：烷烃、二硫化碳、氯代烃组分多，高温高湿废气，伴热系统升级。
四、监测方法
-
高温伴热原位采样法：遵照 HJ732、HJ1458 规范，探头插入排气筒中心，管线全程≥180℃恒温伴热，避免 VOC 冷凝损失。
-
多级预处理净化法：旋风除尘 + 精密过滤 + 冷凝除水，去除粉尘、游离液态水，保护分析单元。
-
在线气相色谱 GC-FID 分析法：国标 HJ38、HJ1458 规定方法，样品经毛细管色谱柱分离 30 种不同沸点 VOC，F 氢火焰检测器逐个定量。
-
工况参数同步折算法：实时采集烟温、静压、流速、含湿，按国标公式自动将湿体积换算标况干体积浓度、排放速率。
-
自动标液校准法：零空气 + 混合标气定期自动零点 / 跨度校准，满足在线监测质控规范。
-
超标溯源分析法：联动生产启停、治理设备运行参数，区分原料波动、治理失效两类超标诱因。
五、应用原理
5.1 VOC 污染与监测机理
30 种 VOC 理化性质差异显著，部分常温易冷凝、易吸附在管壁，常温管线取样会造成低值组分缺失；GC 依靠不同组分在固定相、流动相分配系数差异实现逐一分离，FID 氢火焰对烃类、含氧、卤代 VOC 具有线性响应，依据峰面积定量浓度。废气温度、压力、含水率直接影响体积换算，必须同步采集工况参数，才能换算合规标况排放数据。
5.2 系统整体工作原理
排气筒高温取样→180℃伴热管线输送→多级预处理除尘除水→定量进样阀进样→毛细管色谱柱分级分离 30 组分→FID 逐个检测→分析主机计算各组分浓度→温压流数据同步汇入采集仪→白色防爆机柜内 DTU 有线 / 无线上传环保平台→平台分级预警 + 报表生成闭环。系统按设定周期自动抽取零点气、混合标准气体做全组分校准，自动记录校准日志。
5.3 智能控制逻辑
支持固定周期自动分析（15/30/60min）+ 超标加急采样双模式；废气温度异常、伴热超温设备自动报警；断电来电后自动续采、补传缺失数据；可远程修改分析周期、预警阈值。
六、功能特点
-
全组分一次性分离：单进样完成国标 30 种 VOC 独立定量，区别于简易 PID 总测设备，满足分项监管要求。
-
全程高温伴热：180℃全管线恒温，杜绝冷凝，高低沸点 VOC 无损失，数据符合 HJ1458 实验室比对要求。
-

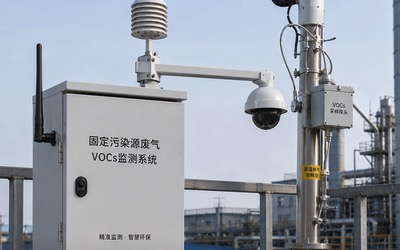

防爆白色一体化机柜：IP65 防爆白色柜体，防腐防尘，适配化工涂装防爆区域现场安装。
-
全自动质控校准：自动零点、跨度校准，免人工频繁现场标气标定，满足 HJ1286 质控条款。
-
工况实时折算：同步温压湿流速，自动换算标况浓度、排放量，排污核算有据可依。
-
双链路环保联网：有线 + 4G 冗余传输，断线缓存补传，数据格式兼容各地环保平台。
-
多级智能预警：单组分超标、TV 超标、设备故障分级短信 + 平台提醒。
-
模块化拓展：可按需加装烟气 O₂、CO 监测模块，用于 RTO 燃烧效率核算。
七、硬件清单
-
高温防爆采样探头（耐腐 316L）
-
180℃全程伴热保温取样管线
-
多级预处理单元（除尘 + 冷凝脱水 + 精密过滤器）
-
在线 GC-FID 气相色谱分析仪（内置 30 组分专用毛细管柱）
-
烟气温压流一体化传感器（温度 / 静压 / 流速 / 含湿）
-
零空气发生器、30 组分混合标准钢瓶 + 稳压阀组件
-
防爆白色 IP65 分析采集机柜
-
工业数据采集传输仪（DTU，环保协议）
-
4G / 以太网双通讯模块
-
氢气发生器、空气发生器（FID 配套气源）11 防爆供电配电箱、防雷组件12 设备固定支架、排气筒安装抱箍、防腐配件
八、硬件参数
|
设备名称
|
量程规格
|
精度指标
|
备注
|
|---|---|---|---|
|
高温采样探头
|
耐温 0~300℃，316L 防腐
|
耐酸碱腐蚀，过滤精度 2μm
|
插入排气筒安装
|
|
伴热管线
|
恒温控制 50~200℃可调，常规 180℃
|
控温误差 ±2℃
|
全程密闭伴热
|
|
在线 GC-FID
|
30 种 VOC：0.01~5000mg/m³（分组分）
|
检出限≤0.01mg/m³，RSD≤3%
|
HJ1458 标准色谱配置
|
|
温压流
|
温度 0~300℃；压力 - 5~+5kPa；流速 0~40m/s；湿度 0~100% RH
|
温 ±0.5℃；压力 ±10Pa；流速 ±0.5m/s
|
皮托管原理
|
|
零气发生器
|
输出洁净零空气，总烃＜0.01mg/m³
|
杂质去除率≥99.5%
|
自动除烃除水
|
|
防爆白色机柜
|
IP65，Ex d 防爆等级
|
户外防腐寿命≥5 年
|
现场整机集成安装
|
|
数据采集仪
|
自定义 15~60min 分析周期
|
数据存储≥1 年，传输成功率≥99.8%
|
环保国标协议输出
|
|
标气配置
|
30 组分混合标气（国标定值）
|
标称误差≤2%
|
用于周期校准
|
九、方案实现
9.1 点位布设
遵照 HJ75、HJ76 规范，采样探头安装于排气筒平直段（前≥6 倍管径、后≥3 倍管径），避开弯头、变径涡流区；温压流探头同截面对称布设；白色防爆机柜就近落地 / 支架固定，距离排气筒 3~8m，缩短伴热管长度。
9.2 基座与支架施工
排气筒抱箍固定探头支架，机柜浇筑小型混凝土基座，现场电气做防爆、防雷接地（接地电阻＜4Ω），气源管路分区排布。
9.3 管线与设备安装
伴热管密闭保温敷设，减少弯折；预处理、色谱、气源全部集成于白色防爆机柜；氢气、零气管路耐压检漏，杜绝泄漏。
9.4 设备校准调试
通入国标混合 30 组分标气做多点校准，设置各组分预警限值、分析周期；调试温压流系数，录入企业排污许可限值。
9.5 环保平台对接
配置地方环保 HJ 标准传输协议，测试实时、小时、日均数据上传，报表模板匹配环保上报格式。
9.6 72h 全流程试运行
连续 3d 自动采样分析，比对手工气袋 GC 数据，微调色谱参数、伴热温度，确保组分回收率达标。
9.7 常态化运维
建立月度标气校准、季度过滤器更换、年度色谱柱养护制度。
十、数据分析
-
单组分浓度统计：自动生成 30 种 VOC 瞬时、小时、日均、月均值，区分超标时段与超标组分。
-
标况排放量核算：依托温压流数据自动折算标况排放浓度、小时 / 日排污量，支撑环保税核算。
-
治理效率分析：进出口双点位数据对比，自动计算 RTO / 活性炭去除率，精准优化药剂与能耗。
-
工况 - 污染耦合：联动生产启停、投料记录，定位原料波动、治理失效两类超标诱因。
-
同比环比分析：按月对比同期 30 组分排放变化，优化生产工艺。
-
环保报表导出：一键生成国标格式日报 / 月报 / 年报，直接用于排污许可填报。
十一、预警决策
11.1 四级预警
-
Ⅰ 级（正常）：全部 30 组分低于排放标准限值，常规监测。
-
Ⅱ 级（轻度预警）：单组分短时小幅超标，APP 提示，现场巡检排查辅料波动。
-
Ⅲ 级（中度预警）：多组分连续小时超标，短信推送，24h 内调整治理设备参数。
-
Ⅳ 级（重度预警）：TVOC 或重点苯 / 二甲苯持续超标，紧急提醒停产检修生产 / 废气装置。设备预警：伴热故障、气源不足、通讯断线自动提醒运维。
11.2 管控决策
-
涂装行业：苯系超标立即调整稀释剂配方、提升 RTO 炉温；
-
医药化工：卤代烃超标排查冷凝回收装置泄漏；
-
印刷企业：酯酮类超标管控油墨与密闭收集效率；
-
环保监管：超标数据自动留存，作为执法溯源有效依据。
十二、方案优点
-
全组分分项检测：区别总 VOC 简易 PID，30 项逐个定量，完全满足 HJ1458 与排污许可分项监测要求。
-
全程高温伴热：杜绝冷凝损失，高低沸点组分数据精准，手工比对误差满足验收标准。
-
防爆白色机柜：适配涂装、化工防爆高危现场，防腐耐用。
-
全自动质控：自动标气校准，大幅减少人工现场标定工作量。
-
数据合规联网：标准协议直连环保平台，免于人工填报报表。
-
精准优化治理：进出口数据量化治理效率，降低活性炭、燃气等运行成本。
十三、应用领域
-
精细化工、医药原料药：监测醛、醇、卤代烃、苯胺等特征 30 项 VOC；
-
汽车 / 家具工业涂装：苯系物、酯酮类为核心管控组分；
-
包装油墨印刷：乙酸乙酯、丙酮、异丙醇等含氧 VOC；
-
橡胶塑胶制造：苯乙烯、环己烷、二硫化碳；
-
石化与涂料生产：烷烃、氯代烃多组分综合监测；
-
环保第三方在线托管、园区集中监管项目。
十四、效益分析
14.1 经济效益
-
减少环保罚款：超标提前预警，规避环保督查高额处罚；
-
省去人工送检费用：取消季度第三方 GC-MS 采样送检，节约检测服务费；
-
优化治理能耗：依托进出口数据精准调优 RTO 温度、活性炭更换周期，能耗 / 耗材下降 15%~30%；
-
精准计税：连续排污数据作为环保税核算依据，杜绝多缴税费。
14.2 环保效益
-
源头精准控污：瞬时超标及时处置，削减臭氧前体物排放，助力区域臭氧管控；
-
精准减量：靶向管控高毒苯系物、卤代烃，降低厂区无组织扩散与周边环境影响。
14.3 管理效益
-
满足排污许可合规：在线连续数据符合自行监测法定要求，顺利通过环保核查；
-
生产数字化：VOC 数据联动生产，优化原料与工艺，提升产品良品率。
十五、国标规范
-
HJ1458-2026《固定污染源废气 30 种 VOC 测定 气袋 / GC-MS 法》
-
HJ1013-2018《固定污染源非甲烷总烃 CEMS 技术要求》
-
HJ1286-2023《固定污染源非甲烷总烃连续监测技术规范》
-
HJ75、HJ76《固定污染源烟气 C 安装验收规范》
-
HJ38-2017《固定污染源总烃、甲烷气相色谱测定》6 GB37823《制药工业大气污染物排放标准》、GB37824《涂料油墨工业排放标准》7 GB3836 防爆电气国家标准
十六、参考文献
-
生态环境部.HJ 系列 VOC 监测相关国家标准汇编
-
《固定污染源挥发性有机物在线色谱监测技术导则》
-
气相色谱法 VOC 组分分离应用技术专著
-
各行业 VOC 排放标准编制说明文献
十七、案例分享
案例 1 江苏某医药原料药生产企业
企业排气筒排放甲醛、乙醛、二氯甲烷、苯胺等十余种受控 VOC，原有半年一次人工送检，多次突发短时苯超标被环保预警。落地本套 30 组分 GC 在线系统，全程 180℃伴热，全天候分项监测，系统在投料换溶剂时段提前捕捉甲醛瞬时超标并短信提醒，车间及时密闭投料口；依托 RTO 进出口数据优化焚烧温度，治理药剂成本下降 22%，全年无环保处罚，在线数据顺利接入市环保平台，通过排污许可年度核查。
案例 2 山东大型汽车涂装产业园
涂装线重点管控苯、甲苯、二甲苯、乙酸乙酯等 8 项国标组分，原人工季度监测无法捕捉喷漆工段瞬时超标。安装 30 组分在线 GC 系统，白色防爆机柜布置在涂装车间排气筒旁，系统精准区分各组分浓度，二甲苯超标时自动提醒调整涂料稀释配方，园区整体 VOC 治理能耗下降 27%，顺利通过生态环境局专项臭氧防控验收。
案例 3 华南大型彩印包装企业
废气以丙酮、乙酸乙酯、异丙醇为主，原先靠活性炭粗放治理，无数据支撑频繁提前换炭。部署 30 种 VOC 在线监测设备，通过进出口组分数据测算活性炭饱和周期，由固定月度换炭改为按需更换，活性炭耗材费用下降 31%，在线连续数据满足当地环保自行监测上报要求。
