    化学品储罐壁温、气相空间压力、阀门开度实时
    时间：2026-06-06 涉川
    一、方案介绍
    化工、石化、粮油、医药行业危化品储罐（常压原料罐、压力液化烃罐、有机溶剂卧罐）是重大危险源核心设施，储罐罐壁温度、罐顶气相空间压力、进出口 / 安全阀 / 氮封阀门开度三项关键参数直接决定储罐安全运行状态：罐壁局部超温会加速介质挥发、诱发沸溢爆燃；气相压力超标易造成罐体鼓胀、安全阀起跳泄漏，负压过高会吸进空气形成爆炸性混合气体；阀门实际开度与设定值偏差、内漏、卡涩是储罐跑冒滴漏最主要诱因。
    传统管控依靠现场人工定点巡检、就地仪表目视抄录，人工巡检频次多为每日 1~2 次，无法捕捉昼夜温差、阳光暴晒、进料卸料带来的短时温度、压力突变；就地压力表、温度计无远传，阀门仅靠现场手轮目视判断开度，隐蔽内漏无法早期发现；缺少连续时序数据，异常出现后难以溯源是工艺波动还是设备故障，不符合危化重大危险源在线监管要求。

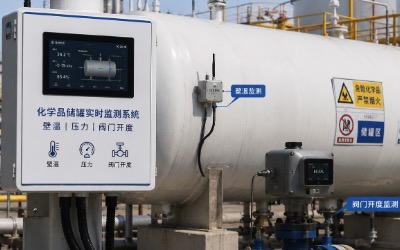

    本方案采用罐壁分布式贴片测温 + 罐顶气相压力实时采集 + 阀门角行程开度传感 + 防爆白色户外采集机柜 + 工业物联网云端平台一体化架构，按照危化储罐安全管控相关规范建设，全流程防爆设计，24h 无人值守在线采集储罐多测点壁温、气相实时压力、全流程阀门实际开度数据，参数超限分级预警，数据可就地存储、远程查看并对接属地应急重大危险源监管平台，实现储罐从人工间断巡检向数字化全天候安全管控转型，适配常压油品罐、LPG 压力储罐、化工溶剂卧式罐全场景落地。
    二、监测目标
    1. 多点罐壁温度精准量化：沿储罐上中下分层布设测温点位，实时采集罐壁各位置温度，形成罐壁温度分布曲线，识别局部过热、阳光暴晒高温区。
    2. 气相压力连续监测：全天候采集罐顶气相静压，区分正常氮封压力、超压、负压三种工况，精准捕捉瞬时压力波动。
    3. 阀门开度精准采集：采集进料阀、出料阀、氮封阀、安全阀旁路实际开度数值，区分全开、全关、半开、卡涩内漏异常状态。
    4. 三参数耦合研判：联动壁温 - 气相压力 - 阀门开度变化，自动定位异常诱因（进料过量 / 阀门内漏 / 环境升温）。
    5. 分级超限智能预警：按照储罐设计参数划分四级预警，温度、压力、开度异常短信 + 平台双告警。
    6. 数据合规联网归档：自动生成日 / 月 / 年台账，数据格式满足重大危险源平台接入规范，用于安监核查。
    7. 指导联锁与维保：依托长期数据优化氮封控制、阀门检修周期，降低储罐泄漏与安全事故概率。
    三、需求分析
    3.1 行业痛点
    1. 人工巡检频次不足，午后暴晒、夜间降温造成壁温、气相压力骤变无法及时捕捉，突发超压泄漏发现滞后。
    2. 就地仪表无远传，阀门仅凭手轮外观无法判断阀芯内漏，微小内漏日积月累引发超压。
    3. 三项参数孤立无联动，压力升高无法快速判定是温度挥发还是阀门窜料。
    4. 危化罐区防爆环境苛刻，普通电气设备不满足防爆等级，现场布线施工受限。
    5. 缺少连续历史数据，安监重大危险源年度核查无完整在线监测台账。
    3.2 核心功能需求
    1. 分层多点罐壁测温：储罐上、中、下分区布点，耐温防腐贴片式测温，不破坏罐体。
    2. 气相专用压力采集：罐顶取压口规范安装，适配氮封微压 / 高压液化罐不同量程。
    3. 非侵入式阀门开度传感：阀门执行器外置角行程传感器，不用拆解阀体，适配手动 / 电动阀。
    4. 防爆一体化机柜：全部采集模块集成 Ex 防爆白色机柜，罐区露天安装。
    5. 双链路数据传输：有线 RS485+4G/5G 冗余传输，断线本地缓存补传。
    6. 三参数联动分析：温度上升同步气相升高、出料阀开度异常压力突变自动标记。
    7. 多级阈值预警：分工艺预警、安全临界预警，区分工艺波动和设备故障。
    3.3 场景差异化需求
    • 常压汽油 / 柴油储罐：侧重罐壁日晒温升、氮封微压（0~2kPa）、氮封阀门开度监测；
    • LPG / 液氨压力储罐：高压量程压力、罐体整体壁温、进出料切断阀开度；
    • 化工有机溶剂卧罐：易挥发介质，重点监测罐壁高温诱发气相升压、进料阀内漏；
    • 园区共用中间储罐：多进出料阀门多点位同步采集开度，分区管控。
    四、监测方法
    1. 罐壁分布式贴片测温法：采用防爆贴片式温度传感，沿储罐上部、液面位置、下部环向多点贴附，无损安装采集外壁实时温度。
    2. 气相定点静压采集法：从储罐气相预留取压口引压，隔离式压力变送器采集气相表压，避免介质腐蚀仪表。
    3. 阀门角行程非接触开度法：在阀门执行机构外置角位移传感器，将 0~90° 角行程换算 0~100% 实际开度。
    4. 三参数时序耦合法：以时间轴同步温度、压力、开度数据，建立 “升温→挥发升压→出料阀开度偏小” 关联模型。
    5. 阈值分级研判法：依据储罐设计压力、介质闪点对应温度划分正常 / 异常区间。
    6. 历史对标分析法：对比同期环境温度下罐壁、压力本底值，识别非正常工况。
    五、应用原理
    5.1 储罐工况变化机理
    储罐介质受热（日晒、环境升温）后挥发加剧，气相组分增多造成罐内压力上升；氮封阀开度偏大氮气过量会超压，阀门内漏导致相邻罐介质窜入引发组分变化、温度异常；出料阀卡涩关不死，持续微量进料造成液面上升、气相压缩升压。三者参数具备强关联性，通过同步监测可反向定位故障源。
    5.2 系统整体工作原理
    罐壁贴片测温→罐顶气相压力变送→阀门角行程开度传感→防爆白色采集柜内 RTU 汇总采集→本地数据缓存→有线 / 无线双路上传云端→平台耦合运算→分级预警 + 报表生成闭环。设备按 1~60min 自定义周期采集，超限自动加密采样；断电后参数保存，上电补传断档数据。
    5.3 智能控制逻辑
    常规定时采集；温度 / 压力短时间突变自动缩短采集间隔；阀门开度偏离设定区间立即触发事件采集；可远程修改预警阈值、采集周期。
    六、功能特点
    1. 无损现场安装：测温贴片、外置阀位传感器无需开孔破罐，施工简便。
    2. 全防爆设计：传感器、采集机柜均为 Ex 防爆等级，满足甲类罐区防爆规范。
    3. 三参数联动溯源：压力异常自动匹配同期壁温、阀门开度，快速定位故障。
    4. 白色防爆一体化机柜，IP65 + 防爆双防护，露天雨雪暴晒稳定运行。
    5. 双链路冗余传输，断线缓存，杜绝数据丢失。
    6. 分级多渠道告警，平台弹窗 + 手机短信分级推送。
    7. 模块化拓展：可后续叠加液位、可燃气体、围堰积水监测。
    七、硬件清单
    1. 防爆贴片式罐壁温度传感器（上中下分层布设）
    2. 隔离式气相压力变送器（分微压 / 高压量程）
    3. 非接触角行程阀门开度传感器（电动 / 手动阀通用）
    4. 防爆接线端子、引压附件（防腐材质）
    5. 防爆型工业 RTU 数据采集终端（白色防爆机柜内置）
    6. 4G / 以太网双通讯传输模块
    7. Ex d II BT4 白色防爆 IP65 户外采集机柜
    8. 市电 + 太阳能双供电组件（偏远无配电罐区选配）
    9. 防雷接地套件、防爆穿线管、固定支架
    10. 现场声光就地报警模块（选配）
    八、硬件参数
    设备名称
    量程规格
    精度指标
    备注
    罐壁温度传感器
    -40~200℃；防爆 Ex
    ±0.3℃；贴片防腐
    环向多点布置
    气相压力变送器
    微压 0~5kPa / 高压 0~2.5MPa 可选
    ±0.2% FS；隔离膜片防腐
    罐顶气相口安装
    阀门开度传感器
    0~90°→0~100% 开度
    ±1% FS；非接触外置
    免拆阀体
    防爆采集 RTU
    采集周期 1~60min 可调
    采集误差＜0.1%
    防爆箱内置
    白色防爆机柜
    IP65，Ex d II BT4 防爆
    户外寿命≥5 年
    罐区落地 / 壁挂
    通讯模块
    4G + 以太网双链路
    传输成功率≥99.5%
    断线缓存补传
    太阳能系统
    12V 稳压，阴雨续航 20 天
    稳压 ±0.1V
    无市电罐选配
    九、方案实现
    9.1 点位布设
    储罐分上沿、液面高度、罐底三处环向布测温点；气相压力取压口选用储罐原厂气相预留口；每个进出料、氮封、旁路阀执行机构布设开度传感器。
    9.2 基座与布线
    防爆机柜就近罐区防火区落地，浇筑小型混凝土基座；线缆采用防爆穿线管敷设，接地电阻＜4Ω。
    9.3 设备安装
    测温片紧贴罐壁防腐层固定；压力变送器通过引压管隔离取压；阀位传感器外置在阀门摇臂 / 执行器外侧。
    9.4 设备校准
    现场按储罐设计参数标定温压仪表，录入各阀门正常开度阈值、预警上下限。
    9.5 平台对接
    云端录入储罐编号、介质类型、设计参数，配置报表格式、告警联系人，对接地方重大危险源平台协议。
    9.6 72h 全流程试运行
    连续 3 天全天候采集，比对就地仪表数据，微调预警阈值、采集间隔。
    9.7 常态化运维
    季度巡检传感器固定、接线密封性，年度统一仪表标定。
    十、数据分析
    1. 单参数时序统计：自动生成罐壁各点位温度、气相压力、阀门开度日 / 月曲线，统计极值、超标时长。
    2. 三参数耦合分析：自动关联升温→升压、阀门内漏→压力异常等关联事件，生成故障溯源报表。
    3. 环境对标分析：同步当日环境气温，区分日晒自然升温与异常介质升温。
    4. 阀门健康统计：按月统计各阀门开度偏离频次，筛选卡涩、内漏高发阀门。
    5. 分区罐区对比：多储罐组网后横向对比同工况温压差异，定位异常罐。
    6. 整改效果复盘：阀门检修、氮封优化前后数据对比，量化整改成效。
    十一、预警决策
    11.1 四级预警
    1. Ⅰ 级（正常）：温压、阀门开度全部在设计区间，常规监测；
    2. Ⅱ 级（轻度预警）：参数小幅偏离，APP 提示，日常巡检关注；
    3. Ⅲ 级（中度预警）：持续超标，短信推送，24h 现场排查阀门 / 氮封系统；
    4. Ⅳ 级（重度预警）：临近储罐设计临界值，紧急多联系人告警，启动罐区应急处置；

      设备预警：传感器断线、通讯中断、供电欠压单独提醒运维。
    11.2 管控决策
    • 常压油品罐：罐壁高温升压→微调氮封阀开度，降低气相空间压力；
    • 压力 LPG 罐：压力异常 + 进料阀内漏→切断进料检修阀芯；
    • 溶剂卧罐：多阀开度紊乱→排查管线窜料隐患。
    十二、方案优点
    1. 无损施工，不用开孔动火，满足罐区动火管控要求；
    2. 全防爆合规，数据符合重大危险源在线监管验收标准；
    3. 三参数联动快速定位泄漏诱因，大幅缩短故障排查时间；
    4. 远程值守替代高频人工巡检，降低罐区巡检人力成本；
    5. 提前预警超温超压，杜绝储罐沸溢、泄漏安全事故；
    6. 数据长期存证，满足安监年度核查与隐患溯源。
    十三、应用领域
    1. 石油炼化常压汽油柴油储罐区；
    2. 化工企业有机溶剂原料卧罐区；
    3. LPG、液氨等压力储罐库区；
    4. 医药、精细化工中间缓冲储罐；
    5. 粮油乙醇储罐、危化仓储园区；
    6. 重大危险源数字化改造项目。
    十四、效益分析
    14.1 经济效益
    1. 减少人工日常巡检出车、人工成本；
    2. 提前发现阀门内漏，减少介质跑冒滴漏物料损耗；
    3. 避免超温超压引发泄漏事故、安监处罚。
    14.2 安全效益
    实时预判超温超压、阀门故障，降低火灾爆炸安全风险，提升罐区本质安全水平。
    14.3 管理效益
    完整在线台账满足重大危险源监管要求，助力企业数字化安全管理。
    十五、国标规范
    方案遵照危化重大危险源监控、储罐自动化、防爆电气相关现行国家标准执行。
    十六、参考文献
    危化重大危险源安全监控相关规范、石化罐区自动化设计手册、工业防爆仪表技术资料。
    十七、案例分享
    案例 1 山东炼化成品油储罐区改造
    12 台柴油常压储罐，原有仅就地压力表温度计，人工每日 2 次巡检，夏季暴晒多次出现罐壁升温气相超压无法及时发现。部署本套监测系统，分层罐壁测温 + 氮封压力 + 氮封阀开度在线监测，系统连续捕捉午后暴晒升温升压，自动提醒微调氮封开度，全年罐区超压隐患下降 90%，顺利通过应急重大危险源专项核查。
    案例 2 江苏精细化工溶剂卧罐项目
    厂区甲醇、丙酮卧罐多出现出料阀内漏、夜间罐压异常，人工无法发现微小内漏。加装阀位 + 罐壁 + 气相监测，系统通过 “罐温平稳、压力缓慢上升 + 出料阀实际关不严” 数据组合精准定位 3 台内漏阀门，检修后年减少溶剂损耗十余吨。
    案例 3 液化气 LPG 压力储罐项目
    5 台 LPG 压力罐，原靠现场压力表巡检，进料阀卡涩频繁造成超压。在线监测系统实时采集压力与进料阀开度，开度偏离阈值提前预警，提前检修，全年未出现安全阀起跳泄压事故。
