太阳光度太阳辐射在线监测
时间：2026-06-06
涉川
一、方案介绍
太阳光度（太阳辐射）包含水平总辐射、法向直射辐射、天空散射辐射、光合有效辐射（PAR）、日照时长、倾斜面辐照等核心指标，是光伏发电功率测算、设施农业光照管控、区域气象研判、生态科研、农光互补项目的核心基础参数。自然环境受云层、扬尘、阴晴昼夜、季节变化影响，太阳辐射瞬时波动幅度大，依靠人工手持仪器不定期巡测、单日短时观测的传统模式，无法实现全天候连续数据采集。传统人工监测频次低、单点数据代表性差，晴天、阴雨、晨昏关键时段数据大量缺失，光伏场站无法依据实时辐照精准预判发电量、优化组件倾角；设施大棚难以根据光合辐射动态调控遮阳、补光设备，造成作物减产或能耗浪费；气象与生态项目缺少长时序连续辐射档案，气候演变、作物光合规律研究缺少有效数据支撑。

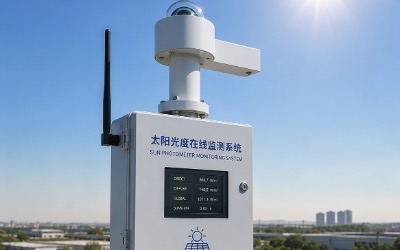

本方案采用多要素太阳辐射传感总成 + 全天候自动跟踪机构 + 白色 IP65 户外一体化采集机柜 + 4G / 光纤双链路物联网云端平台一体化成套架构，可 24 小时无人值守原位在线采集全套太阳光度指标，同步配套空气温、湿、气压气象参数，数据自动本地缓存、远程上云，实现从人工间断抽检到全时序数字化在线监测转变，适配集中式光伏电站、农光互补基地、设施果蔬园区、野外气象站点、生态保护区全场景落地。
二、监测目标
-
多维度光度精准量化：同步采集总辐射、直射、散射、PAR 光合辐射、日照时数、组件倾角辐六项核心指标，输出标准化辐照数值与日照时长。
-
气象参数联动采集：配套环境温湿度、大气气压，构建光度 - 环境关联数据库。
-
全周期连续时序监测：自定义 5~60min 采集间隔，昼夜不间断捕捉日出、正午、阴天突变等光度变化。
-
分级异常预警：强光暴晒、连续寡照等工况分级提醒，指导光伏、农业现场管控。
-
数据标准化归档：自动生成日 / 月 / 年度辐射报表，满足光伏并网、农业项目验收、气象资料归档要求。
-
生产管控优化：依托实测辐照数据优化光伏支架倾角、大棚遮阳补光启停。
-
长期资源建档：逐年积累区域太阳能资源时序数据，用于资源评估与项目可研论证。
三、需求分析
3.1 行业痛点
-
人工巡检周期长，晨昏、暴雨、多云天气无法及时测取，瞬时辐照突变数据完全缺失。
-
手持仪器人为操作误差大，不同人员测量结果离散，无法形成统一对比数据。
-
光伏场站缺少实时直射、散射分项数据，仅凭总辐无法精准测算理论发电量，支架倾角常年凭经验设置。
-
设施农业无法依据 PAR 动态管控光照，强光灼伤、寡照徒长交替出现，农产品品质不稳定。
-
新建光伏、农光项目做资源评估缺少全年连续实测数据，可研报告依靠模拟数据误差偏高。
-
野外气象站点人工维护成本高，偏远山区点位难以常态化值守监测。
3.2 核心功能需求
-
全自动太阳跟踪：直射辐射配套自动对日跟踪装置，保证全天法线对准太阳。
-
多参数一体化同步采集：一套设备一次性完成六项光度 + 三项气象指标。
-
全天候野外防护：辐射探头防雨雪结露、防尘，整机集成白色户外防水机柜。
-
双链路数据传输：光纤 + 4G 互为冗余，断电数据本地缓存，来电断点补传。
-
远程参数配置：云端远程修改采集周期、日照判定阈值、预警上下限。
-
分级异常提醒：极端强光、连续寡照、设备故障短信 + 平台双告警。
-
模块化拓展：可按需增加紫外辐射、地表反射辐射、风速传感器。
3.3 场景差异化需求
-
集中式光伏电站：重点 GHI/DNI/DHI/ 倾斜辐，用于发电量对标、支架优化；
-
农光互补基地：优先 PAR 光合辐射 + 总辐射，分区监测板上、板下光照；
-
设施果蔬大棚：以 PAR、日照时长为核心，联动遮阳网、补光灯自动控制；
-
气象监测站点：全套六参数全配置，满足气象观测全要素归档；
-
荒山新能源选址：全年连续资源监测，用于项目前期资源评估。
四、监测方法
-
热电式辐照传感法：采用标准热电型辐射探头，基于热能转化原理量化各类太阳辐照强度。
-
自动对日跟踪法：双轴跟踪器实时跟随太阳方位，保证直射探头始终垂直入射光线。
-
遮光片分时散射测定法：自动启闭遮光环，分时遮挡直射分量，测算天空散射辐射。
-
光合波段分光测定法：专用 PAR 传感器筛选 400~700nm 可见光波段，量化作物有效光合辐照。
-
时序日照统计法：依据直射辐照阈值自动判定有效日照，累计当日日照小时数。
-
光度 - 环境耦合法：同步温压湿，统计阴晴气温变化对太阳辐照的影响规律。
五、应用原理
5.1 光度变化机理
太阳辐射穿过大气层后受云层、气溶胶、水汽吸收散射，拆分为直射与漫射组分；不同波段光谱中 400~700nm 为作物光合作用有效区间，光照时长与辐强直接决定光伏发电量、作物光合效率；昼夜、季节、天气变化带来辐照量级大幅波动，连续分项监测可精准拆分各类光能占比。
5.2 系统整体工作原理
双轴跟踪机构实时对日→各类辐射探头原位采集→信号接入白色防水机柜内工业采集终端→模数转换 + 本地存储→有线 / 无线双路上传云端→平台运算统计日照、分项辐照→生成曲线报表 + 分级预警闭环流程。设备按设定周期自动采集，阴雨天气自动降低采样频次、强光时段加密采集；断电保存全部配置，上电自动补传缺失数据。
5.3 智能控制逻辑
常规定时采集 + 突变加密双模式；直射辐照突升突降自动缩短采集间隔；跟踪器遇大风自动回位保护探头；可远程自定义日照判定临界值与预警阈值。
六、功能特点
-
全组分分项测量：一次性分出直射、散射、总辐、PAR，区别单一光照计，数据满足光伏、农业国标统计。
-
全自动双轴对日：全天候自动跟踪太阳位置，免去人工每日调校探头角度。
-
探头防结露防尘：辐射探头内置恒温除露组件，雨雪雾霾环境测量稳定。
-
白色 IP65 一体化机柜：露天野外日晒雨淋长期稳定运行。
-
双链路冗余传输：断线缓存、上线自动补传，杜绝关键天气数据丢失。
-
多场景分级预警：强光、寡照分档推送，支撑现场智能化管控。
-
数据对标核算：平台内置光伏辐照换算模型，自动测算理论发电潜力。
-
灵活拓展：按需加装紫外、地表反射、风速等传感模块。
七、硬件清单
-
标准热电型总辐射传感器
-
法向直射辐射传感器 + 双轴全自动太阳跟踪器
-
散射遮光机构 + 散射辐射传感器
-
PAR 光合有效辐射传感器
-
日照识别模块、倾角专用辐射探头
-
空气温湿度、大气压一体化传感器
-
10 寸工业数据采集终端（白色机柜内置）
-
4G + 以太网双通讯传输模块
-
IP65 白色户外防水一体化采集机柜
-
太阳能 + 市电双供电系统
-
不锈钢观测立杆、混凝土基座、防雷接地配件
八、硬件参数
|
设备名称
|
量程规格
|
精度指标
|
备注
|
|---|---|---|---|
|
总辐射探头
|
0~4000W/㎡
|
±2% FS，国标一级
|
热电原理，双层玻璃防尘
|
|
直射辐射
|
0~4000W/㎡
|
±2.5%FS
|
配套双轴跟踪
|
|
散射组件
|
0~2500W/㎡
|
±3%FS
|
自动定时遮光
|
|
PAR 光合辐射
|
0~3000μmol/(m²·s)
|
±3%FS
|
400~700nm 专用波段
|
|
双轴跟踪器
|
方位 / 俯仰全角度跟踪
|
跟踪精度 ±0.3°
|
大风自动保护回位
|
|
温湿度气压
|
T：-40~70℃；RH0~100%；300~1100hPa
|
温 ±0.2℃；气压 ±0.5hPa
|
立杆百叶箱安装
|
|
白色采集柜
|
IP65 户外防腐
|
整机寿命≥5 年
|
露天落地安装
|
|
采集终端
|
5~60min 自定义采样
|
存储≥1 年历史数据
|
箱内集成
|
|
供电系统
|
12V 锂电，阴雨连续 25 天续航
|
稳压 ±0.1V
|
无市电野外选配
|
九、方案实现
9.1 点位布设
光伏场站布设在阵列开阔无遮挡中心点；大棚布设在棚外空旷 + 棚内双点位；气象站点按规范场地布设，四周无高大建筑、树木遮光。
9.2 基座施工
浇筑混凝土固定基座，立杆垂直安装，防雷接地施工，接地电阻满足规范要求。
9.3 设备安装
跟踪器、各类辐射探头水平校准，传感器件按规范高度固定；采集设备全部集成白色防水机柜，线缆穿防水护管敷设。
9.4 设备校准
现场对标标准辐照源完成探头标定，录入本地纬度、日照阈值、采集周期、预警参数。
9.5 平台对接
云端录入站点信息，配置报表格式、预警联系人，调试远程访问与数据导出功能。
9.6 72h 全流程试运行
连续三日全天候采集，比对标准仪器数据，微调跟踪参数与辐照补偿系数。
9.7 常态化运维
季度清洁探头玻璃面，年度统一仪器标定，定期检查跟踪机械结构。
十、数据分析
-
分项辐照时序统计：自动生成日 / 月 / 年总辐、直射、散射、PAR 变化曲线，统计日均、极值、累计辐照量。
-
日照时长汇总：按月、季度累计有效日照，生成区域日照资源统计表。
-
天气关联分析：区分晴天 / 多云 / 阴雨，统计不同天气直射占比变化规律。
-
光伏发电对标：实测辐照与实际发电量对照，修正光伏板最佳安装倾角。
-
棚内光照对比：棚外自然光与棚内 PAR 差值，量化遮阳网遮光效率。
-
资源年度复盘：逐年汇总区域太阳能资源，用于新项目资源测算。
十一、预警决策
11.1 四级预警
-
Ⅰ 级正常：辐照、日照处于常年本底区间，常规监测；
-
Ⅱ 级轻度寡照：连续 2~3 天辐照偏低，APP 提示，大棚酌情关闭遮阳；
-
Ⅲ 级中度强光：单日峰值辐照超标，提醒大棚开启遮阳、光伏检查板面清洁；
-
Ⅳ 级极端天气：连续阴雨寡照 / 极端暴晒，短信推送，统筹生产调度；设备预警：跟踪故障、探头异常、通讯掉线单独提醒运维。
11.2 管控决策
-
光伏场站：直射占比高优化组件倾角，散射偏高重点清洗光伏板；
-
设施大棚：PAR 偏低自动启动补光，强光自动展开遮阳；
-
农光基地：依据板下 PAR 数据优化光伏行距与架设高度。
十二、方案优点
-
全组分分项实测，数据满足光伏并网、农业项目验收规范。
-
全自动对日 + 全天候防护，野外常年免频繁人工调校。
-
远程智能管控，偏远站点不用每月进山巡检。
-
数据直接指导生产优化，光伏提发电量、大棚提质增产。
-
资源数据可存证，新项目可研、资源评价有据可依。
-
模块化选配，简易项目精简配置，科研全要素配置控成本。
十三、应用领域
-
大型地面集中式光伏电站、分布式光伏资源监测；
-
农光互补、渔光互补种植基地光照管控；
-
温室果蔬、花卉设施大棚光合监测；
-
各级地面气象观测站、区域气候监测；
-
荒山、荒漠新能源项目前期资源普查；
-
农林科研院所作物光合、生态环境试验。
十四、效益分析
14.1 经济效益
-
取消人工月度外场检测费用，降低年度监测开支；
-
依托实测辐照优化光伏倾角，发电量提升 5%~12%；
-
大棚精准控光减少补光电费与强光灼伤减产，果蔬优品率提升。
14.2 农业能源效益
精准优化光伏与农作物空间布局，实现发电、种植双收益，提升土地利用率。
14.3 科研管理效益
积累长期区域太阳能资源数据库，助力气候演变、作物光合相关课题研究，完善区域新能源资源档案。
十五、国标规范
方案遵照太阳能资源观测、地面气象观测、光伏电站资源监测相关现行技术规范设计实施。
十六、参考文献
太阳辐射观测仪器技术手册、光伏发电资源监测技术资料、设施农业光照管控相关文献。
十七、案例分享
案例 1 西北万亩集中光伏电站监测项目
西北大型地面光伏园区，往年仅凭经验固定支架倾角，发电量波动大。布设多套太阳光度在线监测系统，实时采集直射、散射、倾斜辐照，依据实测数据分季节微调支架角度，全年园区平均发电量提升 8.7%，监测数据顺利用于电站运维考核与并网资料报送。
案例 2 山东千亩设施番茄大棚项目
连片果蔬温室，此前遮阳、补光凭人工经验操作，强光灼伤、寡照徒长频发。加装 PAR + 日照在线监测设备，系统依据实时光合数据联动自控设备，强光自动开遮阳、弱光自动启补光，番茄畸形果下降 31%，单位能耗下降 23%。
案例 3 南方农光互补示范基地
水稻 + 光伏复合园区，布设分区光度监测，区分光伏板上、板下 PAR 数值，依据实测光照数据优化光伏行距与架设高度，水稻亩产提升 10%，光伏发电同步稳增，顺利通过农光项目竣工验收。
