    多层大气边界层风温湿廓线梯在线监测
    时间：2026-06-06 涉川
    一、方案介绍
    近地面大气边界层（0~300m）是大气污染物垂直扩散、风能资源演变、农田小气候形成的关键圈层，不同海拔高度风速、气温、相对湿度存在明显垂直梯度差异，辐射逆温、低空急流、风切变等天气现象直接改变大气湍流交换能力，决定雾霾聚集消散、风机发电效率、农作物冻害风险。传统边界层观测以人工探空气球观测为主，每日仅 1~2 次定点升空采样，大风、降雨、浓雾等天气无法开展作业，观测连续性极差；单次探空仅瞬时剖面，无法获取昼夜连续廓线变化，城市环评、风电可研、农田防灾只能依托模拟数值，缺少本地化实测梯度数据；地面常规气象只获取近地表数据，缺失中高空环境参数，大气污染成因、边界层高度无法精准研判。

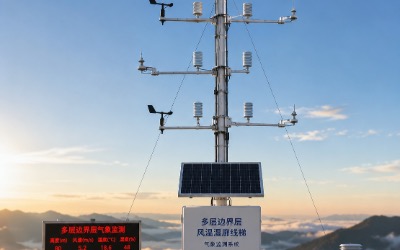

    本方案采用铁塔分层外挂一体化风温湿传感 + 地面基准气象配套 + 白色 IP65 户外一体化采集机柜 + 4G / 光纤双链路物联网云端平台一体化成套架构，可按照项目需求在 5m、10m、20m、30m、50m、80m、100m、200m 分层灵活配置监测点位，全天候同步采集各高度风速、风向、空气温度、相对湿度，配套地面大气压、太阳总辐射基准要素，系统自动拟合垂直廓线、智能判别逆温厚度与低空急流特征，24h 无人值守全周期在线采集，实现间断人工探空向全天候梯度数字化观测升级，适配城市环评、风电资源勘测、农田生态、科研气象、园区大气管控多场景落地。
    二、监测目标
    1. 多层垂直要素精准量化：按需分层布设，同步采集各层风速、风向、温湿度，输出标准化垂直廓线实测数据。
    2. 边界层特征自动研判：依托垂直温差算法自动识别逆温底高、顶高、逆温强度，计算低空急流、风切变参数，反演日边界层平均高度。
    3. 全时序连续观测：自定义 1min~60min 采集周期，降温起雾、重污染天气自动加密采样频次。
    4. 基准气象配套采集：同步地面气压、总辐射，构建廓线与近地面气象关联数据库。
    5. 分级大气风险预警：强逆温锁风、高空急流、极端大风分级弹窗 + 短信双告警。
    6. 数据标准化归档：自动生成日 / 月 / 年度廓线统计报表，满足环评验收、风电评审、气象资料整编。
    7. 工程优化支撑：依托实测梯度数据优化风机排布、城市通风廊道、农田防灾管控方案。
    三、需求分析
    3.1 行业痛点
    1. 人工探空受天气制约大，雨雪大风无法升空，污染高发期关键数据空白。
    2. 探空单点瞬时采样，无法连续追踪昼夜边界层升降、逆温生成消亡全过程。
    3. 风电项目仅依靠近地面数据测算风能，高低空风切变缺失造成发电量预估偏差偏大。
    4. 城市大气环评缺少本地实测垂直廓线，大气扩散模型参数无实测依据，环评结论说服力不足。
    5. 大田、果园缺少冠层上下梯度数据，霜冻、干热风预判只能参考地表观测，防灾滞后。
    6. 偏远山区站点人工探空耗材、出车成本高，难以常态化长期观测。
    3.2 核心功能需求
    1. 分层模块化选配：监测高度自由增减，从 3 层简易配置到 10 层科研配置灵活切换。
    2. 一体化四参数探头：每层集成风速风向温湿，配套防辐射防护罩，规避塔身绕流、日照升温干扰。
    3. 全天候野外防护：传感器耐高低温，采集箱白色 IP65 防水防尘露天安装。
    4. 双链路冗余传输：以太网 + 4G 互为备用，断网本地缓存、上线自动补传缺测数据。
    5. 云端自动绘图：平台一键生成温湿风垂直剖面廓线图。
    6. 智能逆温算法：自动按垂直温差阈值识别各类逆温并分级提醒。
    7. 远程参数管控：云端远程修改采集周期、预警上下限。
    3.3 场景差异化需求
    • 城市环评梯度塔（80~100m）：10/30/50/80m 四层布设，重点监测近地层逆温与污染物扩散条件；
    • 风电测风塔（100~200m）：10/30/50/80/100/150m 多层，聚焦高空风切变、垂直风梯度；
    • 农田生态塔（30~50m）：5/10/20/30m 四层，侧重作物冠层上下小气候变化；
    • 科研气象高塔（200~300m）：全层级加密布设，精细化边界层机理研究；
    • 工业园区管控塔（≤30m）：精简三层配置，用于厂区废气扩散预判。
    四、监测方法
    1. 铁塔分层原位梯度观测法：传感器横向外伸固定，伸出长度大于塔体宽度，规避塔身气流扰动，不同高度同步定点连续采样。
    2. 垂直廓线拟合分析法：以海拔高度为纵轴，气象要素为横轴，自动拟合温度、湿度、风速垂直分布曲线。
    3. 温差逆温判定法：上层气温高于下层且满足设定温差阈值，自动判定逆温，核算逆温底高、顶高、单位厚度温差强度。
    4. 低空急流判别法：某一高度层风速显著高于上下相邻层级，自动标记低空急流与风切变。
    5. 时序动态统计法：按月、季节汇总边界层高度、逆温发生频次变化规律。
    6. 天气耦合研判法：结合地面气压、辐射数据，区分晴天、阴雨、雾霾天气下廓线差异化特征。
    五、应用原理
    5.1 边界层变化机理
    白天地表受太阳辐射加热，空气受热抬升，湍流活跃，大气边界层整体抬升；夜间地面快速降温，近地面形成辐射逆温，垂直湍流受阻，污染物易在低层聚集；高低空气压差驱动气流，形成垂直风速梯度，出现低空急流与风切变。温湿度随离地高度呈现规律性增减变化，通过多层同步实测可精准刻画大气垂直结构。
    5.2 系统整体工作原理
    各层一体化风温湿探头原位采集→信号线汇总至地面白色 IP65 采集机柜→工业采集器模数转换、本地存储→4G / 光纤双路上传云端→平台运算自动生成廓线 + 逆温 / 急流智能判定→分级预警 + 报表导出全闭环。常规定时采集；气温骤变、大风天气自动缩短采样间隔；断电保存全部配置参数，上电自动补全缺测数据。
    5.3 智能控制逻辑
    常规定时采集 + 异常加密双模式；逆温持续增厚、高空风速突增自动提升采样频次；云端远程自定义预警阈值、采集时长。
    六、功能特点
    1. 分层灵活选配，简易项目精简层数，科研项目全层级加密，有效控制项目造价。
    2. 一体化探头配套防辐射罩，消除日照升温、塔身扰流带来的数据偏差。
    3. 云端自动生成垂直廓线，免去人工整理绘图，直观查看垂直分布规律。
    4. 智能自动识别逆温、低空急流，量化逆温厚度与强度。
    5. 白色 IP65 一体化机柜，露天野外日晒雨雪常年稳定运行。
    6. 双链路冗余传输，断线缓存，关键天气数据不丢失。
    7. 模块化拓展，按需新增辐射、气压、CO₂、降水监测模块。
    七、硬件清单
    1. 分层一体式风速风向温湿度传感器（带防辐射百叶防护罩）
    2. 铁塔横向外伸固定抱箍、防腐金属支架
    3. 地面大气压、总辐射基准传感器
    4. IP65 白色户外一体化防水采集机柜
    5. 多通道工业数据采集控制器
    6. 4G + 以太网双通讯传输模块
    7. 太阳能 + 市电双供电系统
    8. 防雷接地套件、防腐线缆、防水接线配件
    9. 现场声光告警模块（选配）
    八、硬件参数
    设备名称
    量程规格
    精度指标
    备注
    一体化风温湿探头
    风速 0~60m/s；风向 0~360°；T：-40~70℃；RH：0~100% RH
    风速 ±0.3m/s；风向 ±3°；温度 ±0.2℃；RH±2%
    分层外挂，配套防辐射罩
    大气气压传感器
    300~1100hPa
    ±0.5hPa
    地面基准点位安装
    总辐射传感器
    0~4000W/㎡
    ±2%FS
    立杆百叶箱布设
    白色采集机柜
    IP65 防腐防晒
    整机使用寿命≥5 年
    落地固定安装
    采集终端
    1min~60min 自定义采集间隔
    本地存储≥1 年全层数据
    箱内集成
    通讯模块
    4G + 以太网双链路
    传输成功率≥99.5%
    断线自动缓存补传
    太阳能系统
    12V 稳压，阴雨连续续航≥25 天
    稳压 ±0.1V
    无市电野外选配
    九、方案实现
    9.1 点位布设
    按规范分层高度布设，传感器外伸长度大于 1.5 倍塔宽，避开塔身扰流区；地面气象元件布设在塔基开阔无遮挡区域。
    9.2 基座施工
    采集柜浇筑混凝土固定基座，整套系统统一防雷接地，接地电阻满足规范限值。
    9.3 设备安装
    分层抱箍固定各层探头，线缆穿防腐防水护管，全部线路汇总接入白色采集机柜。
    9.4 仪器校准
    现场采用标准气象源逐层标定传感器，录入分层高度、预警阈值、采集周期。
    9.5 平台对接
    云端录入塔体参数、点位信息，配置报表模板与预警联系人。
    9.6 72h 全周期试运行
    连续三天全天候采样，比对标准仪器实测值，微调补偿参数。
    9.7 常态化运维
    季度清洁探头防护罩，年度统一全仪器标定校准。
    十、数据分析
    1. 分层时序统计：自动生成各高度风温湿日、月变化曲线，统计极值、平均值。
    2. 垂直廓线自动生成：平台一键输出当日、逐月温湿风垂直剖面图。
    3. 逆温统计分析：按月汇总逆温发生频次、平均厚度、平均逆温强度。
    4. 风切变 / 低空急流统计：汇总季节高空风变化规律，统计高发时段。
    5. 天气耦合分析：晴天、阴天、雾霾天气廓线差异化对比。
    6. 改造效果复盘：风机布局、园区管控优化前后风资源数据对照。
    十一、预警决策
    11.1 四级预警
    1. Ⅰ 级正常：廓线处于常年本底区间，无明显逆温，常规监测；
    2. Ⅱ 级轻度：浅层短时弱逆温，APP 提示，常态化关注大气扩散；
    3. Ⅲ 级中度：中低层持续逆温，短信推送，引导污染源错峰管控；
    4. Ⅳ 级重度：厚层强逆温叠加高空静风，紧急告警，启动重污染防控预案；

      设备预警：单探头断线、供电欠压、通讯故障单独提醒运维。
    11.2 管控决策
    • 城市环保：重度逆天气管控工地停工、重点企业限产；
    • 风电运维：高空大风切变预警及时调整机组运行策略；
    • 农田管控：近地面低温逆温预警，提前灌水防冻。
    十二、方案优点
    1. 替代高频人工探空，大幅削减探空耗材、出车巡检成本；
    2. 连续实测垂直廓线，环评、风资源数据真实合规；
    3. 自动识别逆温与急流，提前预判雾霾、大风灾害；
    4. 分层模块化选配，按需配置层数，灵活控制项目投资；
    5. 户外高防护机柜，高低温雨雪环境常年稳定运行；
    6. 数据长期归档，满足各类项目验收与气象资料整编。
    十三、应用领域
    1. 城市大气环评梯度观测塔建设项目；
    2. 陆上风电项目风资源梯度勘测；
    3. 高标准农田生态小气候梯度监测；
    4. 科研院所边界层气象定点试验；
    5. 工业园区废气扩散条件常态化管控；
    6. 城市通风廊道规划定点观测。
    十四、效益分析
    14.1 经济效益
    1. 省去人工探空耗材与外勤费用，年度运维成本大幅下降；
    2. 依托实测风梯度优化风机布局，项目发电量提升 5%~10%；
    3. 逆温提前预警，规避重污染带来的停产整改经济损失。
    14.2 环境效益
    精准掌握大气扩散条件，错峰管控排污，有效降低区域污染物峰值浓度。
    14.3 科研管理效益
    逐年积累本地边界层廓线大数据，完善区域气候档案，支撑大气科研与地方气象管理。
    十五、国标规范
    方案遵照地面气象观测、风能资源观测、大气边界层观测相关现行技术规范设计。
    十六、参考文献
    气象梯度观测技术手册、近地层大气探测相关技术资料。
    十七、案例分享
    案例 1 华北地级市 100m 环评梯度塔项目
    城市工业园区配套 100m 梯度观测塔，10/30/50/80m 四层布设，全年连续输出垂直廓线，系统自动统计秋冬季辐射逆温发生规律，环保部门依据逆温预警错峰管控工业生产，年度重污染天数明显下降，实测数据顺利通过环评验收。
    案例 2 西北山地风电梯度测风项目
    120m 测风塔五层梯度布设，依托高低空风速实测数据优化风机轮毂安装高度，项目投运后实际发电量较初步方案提升 8.2%，风资源评估报告采用实测廓线顺利通过并网评审。
    案例 3 江淮高标准农田 30m 生态梯度站
    30m 农田梯度塔四层布设，精准捕捉凌晨近地面低温逆温，霜冻来临前提前预警，农户提前采取灌水防冻措施，大田冻害减产同比下降 30% 以上。
