边界层梯度风温湿，二氧化碳水汽通量监测
时间：2026-06-06
涉川
一、方案介绍
近地面 0~100m 大气边界层是地气水汽、碳交换核心圈层，受昼夜辐射、植被蒸腾、人为排放影响，不同高度气温、湿度、风速、CO₂浓度呈现明显垂直梯度；生态系统与大气间 CO₂净交换（NEE）、水汽蒸腾通量是核算碳汇、植被耗水、区域碳收支的核心实测指标。传统监测采用人工探空气球 + 静态箱体人工采样模式：探空每日仅 1~2 次，雨雪大雾无法升空，缺失关键天气廓线数据；静态箱按月人工开盖采样，通量数据间断、无法捕捉昼夜、季节连续变化，GPP 总光合、RE 生态呼吸拆分缺少连续实测依据，农田、森林、湿地碳汇核查只能依托模型估算，数据说服力不足。
本方案采用高塔分层梯度监测 + 开路涡度相关通量双架构，按需在 5m、10m、20m、30m、50m、80m 分层布设一体化风温湿 CO₂传感器，通量层架设三维超声 + 开路红外 CO₂/H₂O 分析仪，配套地面气压、总辐射基准要素；一套设备同步输出多层气象廓线、CO₂垂直分布、CO₂净生态通量、水汽通量、显热 / 潜热通量，24h 高频（10Hz 通量采样）无人值守在线采集，云端自动拟合垂直廓线、拆分碳收支（GPP/RE/NEE）、识别辐射逆温与低空急流，实现人工间断采样向全时序数字化碳通量观测转型，适配农林碳汇基地、城市大气边界层、森林湿地、生态科研、碳核查项目落地。
二、监测目标
-
多层梯度指标精准量化：按需选配层高，同步各高度风速、风向、气温、相对湿度、CO₂浓度，自动生成垂直廓线图谱。
-
原位通量连续测算：依托涡度原理实时输出 CO₂通量、水汽通量、显热通量、潜热通量，单位标准化。
-
碳收支自动拆分：结合梯度温湿辐射数据，拆分总初级生产力 G、生态系统呼吸 RE、净碳交换 NEE，实现碳汇逐日量化。
-
边界层特征研判：自动计算逆温厚度、逆温强度、边界层日均高度、高空风切变。
-
全时序连续观测：通量 10Hz 高频采集，常规气象 1~60min 可调，雾霾、寒潮、作物生长期自动加密。
-
分级智能预警：重污染逆温、通量异常突变、极端大风四级告警，短信 + 平台同步推送。
-
数据合规归档：输出格式满足碳汇 MRV 核查、生态项目验收、气象资料整编要求。
三、需求分析
3.1 行业痛点
-
人工探空受雨雪浓雾制约，污染高发期无实测廓线，大气扩散条件无法量化。
-
静态箱体人工月度采样，昼夜通量变化完全缺失，碳汇核算依赖模拟值。
-
单一梯度无通量或单通量无分层廓线，无法区分高空输送与地表植被排放。
-
农田 / 森林生长期蒸腾耗水无连续实测，节水、碳汇管理缺少量化依据。
-
碳汇项目第三方核查缺少原位连续通量数据，项目备案难度大。
3.2 核心功能需求
-
分层模块化选配：3~8 层自由组合，简易农田 3 层，科研森林 8 层。
-
双系统协同采集：梯度低频常规、通量 10Hz 高频同步计时，时间同步误差＜1ms。
-
开路红外无管路损耗：无采样管路冷凝，野外高湿环境 CO₂、水汽数据稳定。
-
云端自动廓线绘图 + 碳收支拆分，免去人工数据整理。
-
白色 IP65 整机防护，高低温、暴雨野外常年稳定。
-
4G + 光纤双链路，断线本地缓存、上线补传。
-
远程自定义采集周期、预警阈值。
3.3 场景差异化需求
-
大田农田碳汇区：5/10/20m 三层梯度 + 2m 通量架，侧重作物生育期碳、蒸腾变化；
-
森林湿地碳汇站：10/20/30/50m 四层 + 林冠上通量，全年森林碳汇核算；
-
城市边界层观测塔：10/30/50/80m 四层，人为排放 CO₂垂直扩散监测；
-
科研试验站点：全层级加密，配套土壤温湿辅助观测；
-
碳汇备案项目：标准四层 + 通量，满足核查规范。
四、监测方法
-
高塔分层原位梯度观测法：传感器横向外伸大于塔体宽度，规避塔身扰流，不同高度同步采集风温湿 CO₂。
-
开路涡度协方差通量法：10Hz 同步采集三维超声脉动风速 + 开路红外 CO₂/ 水汽浓度，利用脉动协方差公式直接计算地气交换通量。
-
NDIR 红外气体测定法：基于特征红外吸收定量 CO₂、水汽浓度，无管路冷凝误差。
-
廓线拟合与逆温判定法：以高度为纵轴自动绘制要素剖面，上下层温差超标自动标记逆温参数。
-
碳收支拆分算法：依托辐射、温湿时序，拆分白天光合固碳 G、夜间呼吸排放 RE，计算 NEE 净交换。
-
环境耦合统计法：结合辐射、降水，量化阴晴、季节对碳通量、水汽蒸腾的影响。
五、应用原理
5.1 边界层与通量变化机理
白天太阳辐射加热地表，植被光合作用吸收 CO₂、蒸腾释放水汽，边界层抬升、高低空温湿 CO₂梯度平缓；夜间地表降温形成辐射逆温，CO 在近地累积浓度升高，垂直梯度变大；大气湍流带动垂直气体与水汽交换，湍流脉动的风速与气体浓度瞬时协方差即为地气交换通量，涡度法通过高频同步采集两类脉动实现通量原位测算。
5.2 系统整体工作原理
各层梯度传感器原位采集→通量架三维超声 + 开路分析仪 10Hz 高频采样→所有数据汇总至白色 IP65 采集机柜→工业采集器模数转换、本地大容量缓存→双链路云端上传→平台自动廓线绘制 + 通量核算 + GPP/RE 拆分 + 逆温识别→分级预警 + 报表生成闭环。常规气象定时采集，通量全年 10Hz 连续，极端天气自动加密梯度采样；断电留存参数，上电补全缺测数据。
5.3 智能控制逻辑
常规定时采集；逆温形成、通量突增突降自动缩短梯度采样间隔；云端远程修改预警限值、采集参数。
六、功能特点
-
廓线 + 通量一体化，一套设备同时实现垂直分布与原位地气交换双监测。
-
开路式通量无管路，杜绝冷凝造成 CO₂、水汽数据偏低。
-
分层灵活选配，按项目预算精简或加密层数。
-
云端自动碳收支拆分，逐日自动统计固碳量。
-
白色 IP65 一体化机柜，野外日晒雨雪高低温稳定运行。
-
双链路冗余传输，关键天气数据不丢失。
-
模块化拓展，可按需加装土壤温湿、净辐射、降水传感器。
七、硬件清单
-

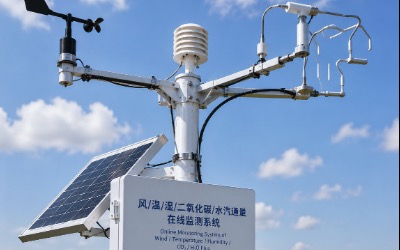

分层一体式风温湿 + CO₂集成探头（带防辐射百叶防护罩）
-
三维超声波风速温度传感器（通量专用）
-
开路式红外 CO₂/H₂O 一体化分析仪（涡度配套）
-
地面大气压、总辐射基准传感器
-
IP65 白色户外一体化防水采集机柜
-
多通道高频工业数据采集控制器（支持 10Hz 通量存储）
-
4G + 以太网双通讯传输模块
-
太阳能 + 市电双供电系统
-
铁塔横向抱箍、通量立杆、防腐线缆配件10 防雷接地成套组件
八、硬件参数
|
设备名称
|
量程规格
|
精度指标
|
备注
|
|---|---|---|---|
|
分层风温湿 CO₂探头
|
风速 0~60m/s；T-40~70℃；RH0~100%；CO₂0~5000ppm
|
风速 ±0.3m/s；温 ±0.2℃；RH±2%；CO₂±1ppm
|
分层外挂，防辐射罩
|
|
三维超声传感器
|
三维风速 0~80m/s，声速测温
|
风速误差＜1.2%；测温 ±0.2℃
|
通量架 2m 布设
|
|
开路 CO₂水汽分析仪
|
CO₂0~5000ppm；H₂O0~60g/m³
|
CO₂±0.1ppm；水汽 ±0.1g/m³
|
10Hz 高频采样
|
|
气压总辐射
|
气压 300~1100hPa；0~4000W/㎡
|
气压 ±0.5hPa；辐射 ±2% FS
|
地面基准
|
|
白色采集柜
|
IP65 防腐，户外耐候
|
整机寿命≥5 年
|
落地安装
|
|
采集终端
|
通量 10Hz，梯度 1~60min 可调
|
本地存储≥2 年数据
|
箱内集成
|
|
太阳能供电
|
12V，阴雨连续续航 30 天
|
稳压 ±0.1V
|
无野外市电选配
|
九、方案实现
9.1 点位布设
梯度传感器外伸长度大于塔体 1.5 倍宽度；通量立杆布设在冠层上方 2m（农田）、林冠上 3m（森林）；地面气象开阔无遮挡。
9.2 基座施工
机柜浇筑混凝土基座，整套系统统一防雷接地，接地电阻＜4Ω。
9.3 设备安装
分层抱箍固定各层传感，通量立杆平整稳固，线缆穿防水护管汇总至白色机柜。
9.4 设备校准
现场对标标准气源、气象源标定 CO₂与气象参数，录入层高、预警阈值。
9.5 平台对接
云端录入站点信息，配置廓线、碳汇报表模板、预警联系人。
9.6 72h 全周期试运行
连续三天全天候采样，比对标准仪器，微调补偿参数。
9.7 常态化运维
季度清洁探头防护罩，年度整机标定，分析仪定期零点校准。
十、数据分析
-
梯度时序统计：自动生成各层风温湿 CO₂日 / 季曲线，按月汇总垂直分布规律。
-
通量时序统计：输出逐日 CO₂通量、水汽蒸腾量，分昼夜、晴雨统计 NEE。
-
碳收支拆分：自动按月核算 GPP、RE、年固碳总量，形成碳汇统计表。
-
逆温与扩散分析：统计逆温频次、厚度，研判大气污染扩散条件。
-
多站点横向对比：同区域不同植被碳汇差异对比。
-
管控效果复盘：施肥、造林前后通量数据对照，量化固碳提升效果。
十一、预警决策
11.1 四级预警
-
Ⅰ 级正常：廓线、通量处于常年本底区间，常规监测；
-
Ⅱ 级轻度：浅层弱逆温、通量小幅波动，APP 提示巡查；
-
Ⅲ 级中度：中厚逆温、CO₂高空抬升，短信提醒污染源错峰管控；
-
Ⅳ 级重度：强逆温叠加 CO₂大幅升高 / 通量剧烈突变，紧急告警启动应急；设备预警：探头断线、气源不足、供电欠压单独提醒运维。
11.2 管控决策
-
大田农田：蒸腾通量偏高及时补水，CO₂固碳偏低优化水肥；
-
森林碳汇：夜间呼吸异常升高排查病虫害；
-
城市园区：逆温超标管控工业与机动车错峰排污。
十二、方案优点
-
廓线 + 涡度通量二合一，一套系统兼顾垂直分布与原位碳汇测算，节省点位投资。
-
开路式无管路冷凝，野外高湿环境 CO₂、水汽数据稳定可靠。
-
自动拆分碳收支，碳汇核算不用人工建模估算，满足核查。
-
远程值守，大幅降低人工探空 + 箱体采样费用。
-
数据格式符合碳汇 MRV 要求，直接用于碳项目备案验收。
-
模块化选配，简易农田低成本配置，科研全要素配置。
十三、应用领域
-
农田高标准碳汇基地碳通量与边界层观测；
-
森林、湿地生态系统碳汇常态化监测；
-
城市大气边界层环评梯度塔项目；
-
农林科研院所生态气象定点试验；
-
CCER 碳汇项目原位监测与第三方核查；
-
区域碳中和本底观测站点建设。
十四、效益分析
14.1 经济效益
-
省去月度人工探空 + 静态箱第三方检测费用；
-
依托蒸腾通量精准节水，农田灌溉能耗下降；
-
连续实测数据助力碳汇项目备案，实现碳资产增收。
14.2 生态效益
精准量化植被固碳与耗水，指导造林、水肥优化，提升区域碳汇能力。
14.3 科研管理效益
逐年积累边界层与碳通量大数据，支撑区域气候、碳循环相关课题。
十五、国标规范
遵照陆地生态通量观测、地面气象观测、碳汇监测相关现行技术规范设计。
十六、参考文献
涡度通量观测技术手册、大气梯度观测规范、生态碳汇监测相关技术资料。
十七、案例分享
案例 1 江淮万亩水稻农田碳汇监测项目
农田布设三层梯度 + 2m 通量系统，全年连续采集廓线与 CO₂、蒸腾通量，系统自动拆分分蘖期、灌浆期碳收支，依据蒸腾数据优化灌溉制度，农田节水 18%，实测连续通量顺利通过 CCER 碳汇项目第三方核查。
案例 2 南方人工林碳汇梯度塔项目
50m 四层梯度 + 林冠上通量，全年区分春夏秋冬碳通量变化，测算年净固碳量，造林改造前后固碳提升 26%，数据用于地方林业碳汇年报。
案例 3 北方城郊大气边界层项目
80m 四层梯度系统，自动识别秋冬季辐射逆温，环保依托逆温预警错峰管控工业排污，区域秋冬季 PM 与 CO₂峰值浓度明显下降。
