光辐射通量在线监测
时间：2026-06-06
涉川
一、方案介绍
太阳辐射通量包含水平总辐射、法向直射辐射、天空散射辐射、光合有效 PAR、紫外 UV-AB、净全辐射六大核心监测组分，是地面光伏发电量核算、设施果蔬栽培、农林碳汇测算、地面气象整编、作物育种管控的关键基础环境指标。受云层、扬尘、昼夜温差影响，各类辐射通量实时变化，晴天直射占比高、阴雨以漫射为主，直接影响光伏出力、作物光合效率与花芽发育。传统监测依靠人工便携式仪器不定期现场巡检，受大雾、降雨、夜间条件限制无法开展作业，仅能获取瞬时单点数据，无法拆分直射、散射分项数值；光伏支架、大棚遮阳设备依靠经验调节，缺少连续实测辐照数据；碳汇项目缺少逐日累积光合辐照，植被固碳核算只能依托经验公式估算，数据真实性不足。

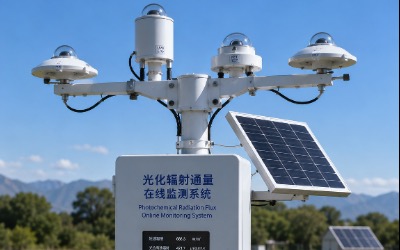

本方案采用GPS 双轴全自动对日跟踪总成 + 多规格辐射传感阵列 + 配套气象五参数 + 白色 IP65 户外一体化采集机柜 + 物联网云端平台一体化架构，全天候原位无人值守在线采集各类辐射瞬时通量与日累积辐照总量，同步采集温湿度、大气压环境参数，云端自动分项统计、生成时序曲线与月度报表，实现人工间断取样向全周期数字化辐射监测升级，适配集中式光伏、设施农业、碳汇林地、标准气象站、花卉育种基地全场景落地。
二、监测目标
-
多组分通量精准量化：同步采集总辐射、法向直射、天空散射、PAR 光合、紫外 UV、净全辐射瞬时通量，自动核算单日、月度累积辐照量。
-
辐射分项自动拆分：系统依据实测数据自动拆分晴雨天直射 / 散射占比，量化大气透光条件。
-
环境参数同步采集：配套空气温湿度、大气压，构建辐射与环境变化关联数据库。
-
全时序连续观测：自定义 1~60min 采集周期，极端强光、连续寡照天气自动加密采样频次。
-
分级光照异常预警：极端暴晒、长期弱光分平台弹窗 + 手机短信双告警。
-
数据标准化归档：自动生成日 / 月 / 年度辐射统计台账，满足光伏可研、农业验收、碳汇项目核查。
-
生产优化支撑：依托实测辐照数据优化光伏安装倾角、大棚遮阳与补光运行时序。
三、需求分析
3.1 行业痛点
-
人工手持测量受雨雪、浓雾制约，灾害天气无法采样，关键时段辐射数据缺失。
-
单次测量仅能获取总辐，无法拆分直射、散射，光伏理论发电量测算误差偏大。
-
设施农业仅凭人工经验启停遮阳、补光，强光灼伤、寡照徒长交替出现，果品品质不稳定。
-
碳汇项目缺少连续 PAR 实测数据，植被光合固碳核算无原位实测依据。
-
偏远野外站点月度人工进山巡检，年度运维开支偏高。
3.2 核心功能需求
-
GPS 双轴全自动对日跟踪，全天候对准太阳方位，保证直射辐射测量精度。
-
多辐射传感器模块化选配，简易项目精简配置，科研项目全组分布设。
-
传感器自带防尘防结露结构，高低温野外环境测量稳定。
-
白色 IP65 一体化户外机柜，市电 + 太阳能双供电适配无市电点位。
-
4G + 以太网双链路传输，断线本地缓存、上线自动补传缺测数据。
-
云端自动分项统计、一键导出各类辐射报表。
-
远程自定义采集周期、预警阈值，后期可拓展叶面温湿、土壤指标。
3.3 场景差异化需求
-
地面光伏场站：全套六类辐射配置，重点直射、总辐射，用于支架优化、发电量对标；
-
设施果蔬园区：以 PAR + 总辐射、UV 为主，联动遮阳补光自控系统；
-
农林碳汇林地：PAR + 净全辐射为核心，支撑植被固碳量化；
-
标准气象站点：全辐射 + 气象五参数，满足气象资料整编；
-
花卉育种基地：侧重 UV、PAR 双参数，管控花芽分化光照条件。
四、监测方法
-
热电式总辐射测定法：依托热电堆温差电势原理，采集 0.28~3μm 全波段水平总辐射通量。
-
GPS 跟踪直射测量法：设备实时解算太阳高度、方位角，探头始终垂直日光，精准采集法向直射通量。
-
自动遮光散射法：跟踪器搭载自动遮光环，定时遮挡直射光源，单独测定天空漫射辐射。
-
分光式 PAR 测定法：光学滤光筛选 400~700nm 光合波段，量化作物有效光合辐照强度。
-
双面感应净辐射法：传感器上下感应面分别接收大气下行辐射、地表向上反射辐射，自动核算净辐射差额。
-
时序环境耦合法：结合阴晴、温湿度变化，统计辐射季节变化规律。
五、应用原理
5.1 辐射变化机理
太阳光穿越大气层，受空气分子、水汽、云层散射拆分形成直射与漫射；400~700nm 波段是绿色植物光合作用有效区间，紫外波段调控作物花芽分化与田间病虫害发生；净辐射代表地表能量收支差值，昼夜更替、地表覆被变化直接改变辐射收支大小，阴晴天气直射、散射占比存在显著差异。
5.2 系统整体工作原理
GPS 双轴跟踪实时对准太阳→各类辐射探头原位采集通量→气象五参数同步采样→线缆汇总进入白色 IP65 采集机柜→模数转换 + 本地数据缓存→双链路云端上传→平台分项核算辐照 + 分级预警全闭环。常规周期采样，光照短时突变自动缩短采集间隔；断电留存全部参数，上电自动补齐断档数据。
5.3 智能控制逻辑
常规定时采集；极端光照突变加密采样；大风工况跟踪器自动回位保护探头；云端远程修改采集间隔、预警上下限。
六、功能特点
-
全自动 GPS 对日跟踪，免去每日人工调校探头角度，降低运维。
-
六组分分项独立实测，精准拆分直射散射，区别单一简易光照传感器。
-
探头防尘防凝露设计，阴雨高湿环境数据无虚高失真。
-
白色 IP65 防护机柜，露天日晒雨雪常年稳定运行。
-
双链路冗余传输，关键灾害天气数据不丢失。
-
云端自动统计日累积辐照，报表一键导出。
-
模块化灵活选配，按需增减传感器，控制项目造价。
七、硬件清单
-
GPS 双轴全自动太阳跟踪整机
-
水平总辐射传感器
-
法向直射辐射传感器
-
自动遮光散射辐射组件
-
PAR 光合有效辐射传感器
-
UV-AB 紫外辐射传感器
-
双面净全辐射传感器
-
温湿度气压一体化气象传感器
-
IP65 白色户外一体化采集控制柜
-
工业多通道数据采集终端
-
4G + 以太网双通讯传输模块
-
太阳能 + 市电双供电系统
-
不锈钢立杆、混凝土基座、防雷接地全套配件
八、硬件参数
|
设备名称
|
量程规格
|
精度指标
|
备注
|
|---|---|---|---|
|
双轴跟踪器
|
方位 0~360°，俯仰 - 45~90°
|
跟踪精度＜0.5°，GPS 授时
|
大风自动回位
|
|
总辐射
|
0~4000W/㎡，0.28~3μm
|
±2% FS，双层防尘玻璃
|
水平布设
|
|
直射辐射
|
0~4000W/㎡
|
±2.5%FS
|
跟踪搭载安装
|
|
散射辐射
|
0~2500W/㎡
|
±3% FS，配套自动遮光环
|
分时遮光测量
|
|
PAR 光合
|
0~3000μmol/(m²·s)，400~700nm
|
±3%FS
|
作物光合专用
|
|
UV-AB
|
0~500W/㎡，280~380nm
|
±4%FS
|
育种植保监测
|
|
净全辐射
|
-200~1200W/㎡
|
±3% FS，双面感应
|
离地 1.5m
|
|
气象五参数
|
T：-40~70℃；RH0~100%；300~1100hPa
|
温 ±0.2℃；气压 ±0.5hPa
|
百叶箱装配
|
|
白色采集柜
|
IP65 防腐防晒
|
整机使用寿命≥5 年
|
落地固定
|
|
太阳能系统
|
12V 锂电，阴雨连续续航 25 天
|
稳压 ±0.1V
|
无市电野外选配
|
九、方案实现
9.1 点位布设
监测点位四周无高大建筑、树木遮光，跟踪立杆选址开阔平整，各类辐射传感器按规范高度布设。
9.2 基座施工
浇筑混凝土固定基座，立杆垂直固定，整套系统统一防雷接地。
9.3 设备安装
跟踪器校准南北基准，各辐射探头规范固定，线缆穿防水护管汇总接入白色采集机柜。
9.4 设备校准
现场采用标准辐射源标定各类传感，录入站点经纬度、预警阈值、采集周期。
9.5 平台对接
云端录入站点信息，配置报表格式、预警联系人。
9.6 72h 全周期试运行
连续三天全天候采样，比对标准仪器数据，微调补偿参数。
9.7 常态化运维
季度清洁探头玻璃面，年度统一整机标定。
十、数据分析
-
分项时序统计：自动生成总 / 直射 / 散射 / PAR/UV 日变化曲线，统计日均、单日累积辐照。
-
天气占比分析：按晴、阴、雨天自动拆分直射散射占比。
-
光伏对标分析：实测辐照与机组实际发电量对照，优化支架倾角。
-
光合关联分析：PAR 数据与作物长势、年度固碳量联动统计。
-
年度资源复盘：逐年汇总区域太阳能资源，用于新项目可研测算。
-
管控效果对比：遮阳开启前后辐照差值，核算遮阳降耗成效。
十一、预警决策
11.1 四级预警
-
Ⅰ 级正常：光照处于区域常年本底区间，常规监测；
-
Ⅱ 级轻度寡照：连续 2~3 天辐照偏低，APP 提示酌情关闭遮阳；
-
Ⅲ 级中度强光：单日峰值超标，提醒开启遮阳、光伏板面清洁；
-
Ⅳ 级极端暴晒 / 持续连阴：短信紧急推送，统筹生产调整；设备预警：跟踪故障、通讯断线、供电欠压单独提醒运维。
11.2 管控决策
-
光伏场站：直射占比偏高优化组件倾角，散射偏大及时清洗光伏板；
-
果蔬大棚：强光启动遮阳，弱光开启补光设备；
-
碳汇林地：长期弱光优化水肥，提升光合固碳效率。
十二、方案优点
-
六组分分项实测，数据满足光伏、农业、碳汇各类项目验收规范；
-
全自动对日跟踪，大幅削减人工现场校准成本；
-
全天候稳定采样，极端天气不漏关键数据；
-
实测数据直接指导生产优化，实现降耗增产；
-
模块化灵活选配，按需配置控制项目投入；
-
全周期数据归档，新项目资源评估有据可依。
十三、应用领域
-
大型地面 / 分布式光伏电站太阳能资源常态化监测；
-
果蔬花卉温室大棚光照智能管控项目；
-
农林碳汇基地光合辐射定点观测；
-
各级地面气象站辐射资料整编；
-
农作物、花卉育种试验基地；
-
新能源项目前期资源普查。
十四、效益分析
14.1 经济效益
-
省去月度人工外场检测开支；
-
光伏优化倾角，发电量提升 5%~11%；
-
大棚精准控光，减少补光电费、畸形果减产损失。
14.2 农业效益
精准调控光照环境，提升农产品优品率，减少化肥农药投入。
14.3 科研效益
逐年积累区域长时序太阳能数据库，支撑气候演变、作物光合相关课题研究。
十五、国标规范
遵照地面气象辐射观测、太阳能资源观测、农业光合监测现行相关技术规范。
十六、参考文献
太阳辐射观测仪器技术手册、光伏资源监测相关技术资料。
十七、案例分享
案例 1 西北万亩集中光伏园区
园区原先支架全年固定倾角，发电量波动明显。布设全套多组分辐射监测系统，依据直射、散射实测数据分春夏秋冬微调支架角度，全年发电量提升 8.3%，监测数据作为资源资料顺利通过并网验收。
案例 2 南方千亩番茄温室
往年遮阳、补光全凭人工经验，畸形果发生率偏高。加装 PAR + 总辐射在线监测，强光自动启遮阳、弱光自动补光，畸形果下降 32%，园区照明电费下降 21%。
案例 3 华北杨树碳汇示范基地
布设 PAR + 净全辐射监测设备，逐年实测光合辐照数据，精准核算年度林地固碳量，实测资料顺利通过碳汇项目第三方核查。
