一、方案介绍

大气降水落地后经植被冠层再分配，拆分为林冠截留水、穿透雨、树干茎流、地表径流、土壤深层渗漏五大通量组分，五分量平衡核算是小流域水源涵养、水土流失、农田水肥、面源污染、森林生态核算核心依据。传统监测依靠人工径流场定点值守，降雨时段冒雨现场量桶取样，雨后人工称重测流；小雨、夜间降雨、连续阴雨无法进场采样，缺少场次完整通量数据；人工取样离散度大，冠层截留只能按月估算，无法区分单次降雨分配比例，水土保持验收、生态效益核算只能依靠经验系数。

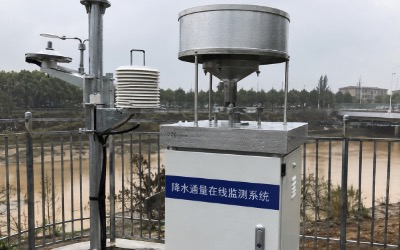

本方案采用标准雨量计 + 多点林冠穿透收集 + 树干茎流导流收集 + 堰槽式地表径流泥沙监测 + 分层土壤渗漏称重 + 白色 IP65 一体化采集机柜 + 物联网云端平台成套架构，全天候无人值守自动采集单次降雨五分量全数据，系统自动核算截留率、地表产流系数、土壤入渗率，实现人工间断取样向全场次降水通量数字化监测升级，适配水土保持监测站、人工林生态基地、高标准农田径流场、小流域综合治理项目、水源地涵养区落地应用。

二、监测目标

三、需求分析

3.1 行业痛点

3.2 核心功能需求

3.3 场景差异化需求

四、监测方法

五、应用原理

5.1 降水再分配机理

降水下落首先被树冠枝叶吸附形成截留水（后期蒸发损耗），剩余雨水穿过林隙为穿透雨，沿树干下流形成茎流；穿透 + 茎流入渗土壤，一部分被土壤留存、一部分下渗形成深层渗漏，超土壤入渗能力部分沿坡面汇为地表径流并裹挟泥沙，五项组分总和与大气降水构成水量平衡。植被郁闭度、土壤质地、降雨强度直接改变各分项占比。

5.2 系统整体工作原理

大气雨量→多点穿透集水→树干导流茎流→堰槽地表径流 + 泥沙→地下分层渗漏→各传感信号汇总进入白色 IP65 采集机柜→模数转换本地缓存→4G / 光纤双路上传→平台自动拆分五分量、核算截留 / 产流系数→分级预警 + 报表生成闭环。降雨触发自动缩短采样周期，断电留存参数、上电补全缺测场次数据。

5.3 智能控制逻辑

无雨期常规定时采集；雨量＞0.1mm 自动切换加密采样；径流突增自动提升采样频次，远程自定义预警阈值。

六、功能特点

七、硬件清单

八、硬件参数

九、方案实现

9.1 点位布设

雨量器开阔无遮挡；穿透桶按林分均匀布点；树干选择标准样树；径流堰槽布设在小区最低出水口；渗漏装置埋设在原状土剖面下方。

9.2 基座施工

机柜浇筑混凝土基座，整套统一防雷接地，接地电阻＜4Ω。

9.3 设备安装

导流管路平顺无积水，堰槽水平校准，全部信号线汇总入白色防水机柜。

9.4 设备校准

现场用水标定称重单元与雨量，录入场地面积、预警阈值。

9.5 平台对接

云端录入小区面积、植被类型，配置场次报表、预警联系人。

9.6 72h 全周期试运行，人工对比校准参数。

9.7 常态化运维：雨季前检查管路，年度统一仪器标定。

十、数据分析

十一、预警决策

11.1 四级预警

11.2 管控决策

十二、方案优点

十三、应用领域

十四、效益分析

14.1 经济效益

14.2 生态效益

量化植被保水减沙成效，为退耕还林、生态修复提供实测依据。

14.3 科研效益

逐年积累降水再分配数据库，支撑区域水文、水土保持相关课题。

十五、国标规范

遵照降水量观测、水土保持径流小区、生态水文观测相关现行技术标准。

十六、参考文献

降水通量观测技术手册、水土保持监测相关技术资料。

十七、案例分享

案例 1 南方人工林水保监测项目

万亩马尾松林布设全套五分量监测系统，往年全靠雨后人工进场，雨季数据残缺。系统全年自动分场次核算截留（年均 28%），项目验收用连续实测数据顺利通过生态效益评审。

案例 2 黄淮海坡耕地高标准农田项目

连片坡耕地布设径流监测，依托地表径流 + 渗漏数据优化梯田与植被覆盖，年均地表泥沙下降 33%，化肥随土流失大幅减少。

案例 3 山区小流域综合治理项目

流域卡口 + 坡面双点位布设，特大暴雨时段系统实时预警，管护提前疏通沟渠，避免下游农田淤埋，治理成效量化用于年度水保考核。
