    土壤通量在线监测
    时间：2026-06-06 涉川
    一、方案介绍
    土壤通量包含土壤温室气体呼吸通量（CO₂、甲烷、氧化亚氮）、土壤热通量、土壤水汽潜热通量、深层土壤渗漏溶质通量四类核心指标，是陆地碳汇核算、农田水肥流失、区域热平衡、面源污染管控的关键基础。土壤微生物分解有机质、作物根系呼吸持续释放温室气体，土壤水分在温差作用下形成水汽运移，降雨入渗后部分水分沿土层向下渗漏，水肥伴随渗漏形成农田面源污染；土壤温湿度、降水、耕作措施直接改变各类通量大小。

    传统监测采用人工静态箱体定期开盖采样、土柱渗漏人工取样模式，每月 1~2 次野外作业，夜间、降雨、高温时段无法采样，昼夜通量变化完全缺失；人工取样扰动土体结构，测量数据偏离田间原位真实水平；碳汇项目、水土治理只能依靠经验模型估算年土壤碳排放与水肥渗漏量，缺少连续原位实测数据，项目验收、碳核查举证难度大。

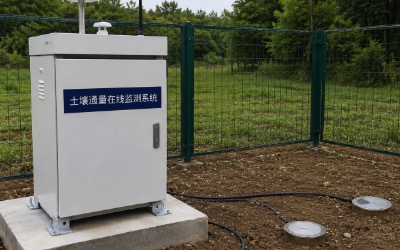

    本方案采用全自动轮换开闭土壤气室 + 原位土壤热通量板 + 分层渗漏称重组件 + 多层土壤温湿传感一体化架构，24h 无人值守原位连续采集多类土壤通量，系统自动核算日 / 季土壤碳排放量、土壤蒸发量、渗漏水肥总量，配套白色 IP65 户外一体化机柜，数据 4G / 光纤双链路上传云端，实现间断人工取样向全天候数字化土壤通量监测升级，适配高标准农田、人工林碳汇基地、湿地保护区、水土保持试验区、盐碱改良基地落地。
    二、监测目标
    1. 多通量指标原位量化：自动测算土壤 CO₂、CH₄、N₂O 呼吸通量，土壤显热、潜热通量，不同土层渗漏水量，同步采集 5/20/50cm 分层土壤温含水率。
    2. 年碳汇自动拆分：依托时序通量数据，拆分土壤异养呼吸、根系自养呼吸，核算地块年度土壤碳释放总量。
    3. 水肥渗漏精准统计：按场次、月度统计降水入渗渗漏量，量化化肥随水流失量。
    4. 全周期连续观测：常规 10~60min 采集，降雨、高温作物旺长期自动加密采样。
    5. 分级异常预警：土壤呼吸突升、渗漏激增、土壤极端干旱四级短信 + 平台告警。
    6. 数据标准化归档：自动生成日 / 月 / 年度通量报表，满足碳汇核查、水保验收、项目环评归档。
    7. 管控优化支撑：依托实测数据优化施肥量、灌溉频次，实现化肥减量、碳汇精准核算。
    三、需求分析
    3.1 行业痛点
    1. 人工静态箱受雨雪、夜间条件限制，关键生育期、降雨天无法进场，通量数据大量空白。
    2. 人工取样扰动土壤原状结构，箱体密闭环境与野外自然状态不一致，测量误差偏大。
    3. 无法区分根系与微生物呼吸，碳汇核算全靠模型估算，第三方核查认可度低。
    4. 土壤渗漏只能季度人工取土，水肥流失无连续实测，农田面源污染管控缺少量化依据。
    5. 偏远野外点位月度巡检成本高，山区站点常年难以常态化取样。
    3.2 核心功能需求
    1. 全自动轮换开闭气室：定时启闭，测量结束自动敞开，规避箱体密闭扰动土壤微环境。
    2. 多气体同步检测：一台分析仪同时测 CO₂、CH₄、N₂O 三类温室气体。
    3. 分层原位布设：土壤温湿、渗漏按土层深度预埋，不破坏原状土体。
    4. 白色 IP65 户外机柜：高低温、暴雨野外全天候防护。
    5. 双链路冗余传输：断线本地缓存，上线自动补传缺测数据。
    6. 云端自动碳收支拆分、渗漏水量折算。
    7. 模块化拓展：可按需添加土壤溶液溶质浓度、地表径流监测。
    3.3 场景差异化需求
    • 粮食大田：重点 CO₂通量 + 20cm 土层渗漏，优化氮肥施用；
    • 人工林碳汇：全气体通量 + 多层渗漏，年度土壤碳汇核算；
    • 湿地保护区：CH₄优先配置，厌氧环境甲烷专项监测；
    • 盐碱改良试验区：深层渗漏 + 多层地温，跟踪盐分淋失规律；
    • 科研试验田：多气室平行布设，多重复对照试验。
    四、监测方法
    1. 自动开闭气室红外气体法：气室常态敞开，测量周期自动密闭，NDIR 红外测定气体浓度变化率，换算单位面积通量。
    2. 板式热通量原位法：热通量板埋置目标土层，依据板体上下温差计算土壤显热通量，结合土壤水汽数据反演潜热。
    3. 埋地渗漏称重法：不同深度预埋密闭集水仓，通过称重换算该层渗漏水量。
    4. 分层土体原位传感法：5/20/50cm 多点预埋温湿探头，连续记录土层水热变化。
    5. 时序组分拆分法：依托温度、作物物候拆分根系 / 微生物两类土壤呼吸。
    6. 阈值分级研判法：对照地块常年本底通量划分四级风险。
    五、应用原理
    5.1 土壤通量变化机理
    土壤微生物分解有机质、作物根系代谢持续释放 CO₂，厌氧湿地环境产甲烷；土壤温差驱动水汽向上扩散形成潜热通量，降水入渗在重力作用下沿孔隙向下渗漏，可溶性氮磷伴随水分淋失；气温升高、水肥投入增加会显著提升土壤呼吸与渗漏量，降水是渗漏最直接驱动因子。
    5.2 系统整体工作原理
    自动气室定时密闭采样→NDIR 多组分气体分析→热通量板 + 分层温湿同步采集→多层渗漏称重数据汇总→信号送入白色 IP65 采集柜→模数转换本地缓存→双链路云端上传→平台通量核算 + 呼吸拆分 + 分级预警闭环。常规定时采集，降雨、高温时段自动缩短采样间隔；断电保存参数，上电补全缺失数据。
    5.3 智能控制逻辑
    常态周期采样；通量短时突变、降雨触发加密采集；云端远程自定义采集周期、预警阈值。
    六、功能特点
    1. 自动轮换敞口气室，告别长期密闭改变土壤微环境，数据更贴合野外真实状态。
    2. 三类温室气体同步实测，一站式完成碳氮气体通量监测。
    3. 气体 + 热 + 渗漏 + 温湿一体化，一套系统多指标同步。
    4. 白色 IP65 防护机柜，日晒雨淋高低温野外常年稳定。
    5. 云端自动拆分土壤呼吸组分，碳汇核算不用人工试验。
    6. 双链路传输，关键降雨时段数据不丢失。
    7. 模块化选配，大田精简、科研全配置控成本。
    七、硬件清单
    1. 全自动开闭土壤通量气室总成（多点位轮换可选）
    2. NDIR 多组分 CO₂/CH₄/N₂O 红外气体分析仪
    3. 原位土壤热通量传感器
    4. 5/20/50cm 分层土壤温湿度传感器
    5. 不同深度埋入式渗漏称重集水组件
    6. IP65 白色户外一体化防水采集机柜
    7. 多通道工业采集控制器
    8. 4G + 以太网双通讯模块
    9. 太阳能 + 市电双供电系统

      10 地埋护管、立杆、防雷接地全套配件
    八、硬件参数
    设备名称
    量程规格
    精度指标
    备注
    多气体分析仪
    CO₂：0~5000ppm；CH₄：0~10ppm；N₂O：0~2ppm
    CO₂±1ppm；CH₄±0.01ppm
    气室配套
    土壤热通量
    -200~200W/㎡
    ±3%FS
    埋 10cm 土层
    分层温湿
    T：-40~70℃；0~100%VOL
    温 ±0.2℃；含水 ±2%
    5/20/50cm 分埋
    渗漏称重
    0~1000mm 当量水深
    ±0.3mm
    分层集水仓
    白色机柜
    IP65 防腐防晒
    整机寿命≥5 年
    落地安装
    采集终端
    10~60min 可调，存储≥1 年
    箱内集成

    太阳能
    阴雨续航 25 天，12V 稳压
    野外无市电选配

    九、方案实现
    9.1 点位布设
    气室布设在作物行间代表性点位；热板、渗漏仓按设计深度原状土钻孔埋置；温湿分层预埋避开施肥沟。
    9.2 基座施工
    采集柜浇筑混凝土基座，整套系统统一防雷接地，接地电阻＜4Ω。
    9.3 设备安装
    气室环刀提前预埋入土；所有线缆穿防水护管汇总接入白色机柜。
    9.4 设备校准
    标准气源标定气体模块，现场对标标准土样校准温湿、渗漏单元，录入预警阈值。
    9.5 平台对接
    云端录入地块、作物信息，配置报表格式、告警联系人。
    9.6 72h 全周期试运行
    连续三天全天候采样，对标人工箱体数据微调补偿参数。
    9.7 常态化运维
    季度清洁气室密封圈，年度统一气体标定。
    十、数据分析
    1. 单指标时序统计：自动生成日 / 季土壤各气体通量、渗漏量变化曲线。
    2. 呼吸组分拆分：按月拆分根系、异养呼吸，核算地块年土壤碳排放量。
    3. 水肥关联分析：施肥前后渗漏量对比，量化肥料淋失比例。
    4. 水热耦合分析：统计温湿度变化对土壤呼吸驱动规律。
    5. 多站点横向对比：不同耕作模式土壤通量差异。
    6. 改良效果复盘：有机肥 / 化肥替换前后通量、渗漏数据对照。
    十一、预警决策
    11.1 四级预警
    1. Ⅰ 级正常：各项通量处于常年本底区间，常规管控；
    2. Ⅱ 级轻度：小幅波动，APP 提示日常关注；
    3. Ⅲ 级中度：呼吸 / 渗漏持续走高，提醒减量追肥；
    4. Ⅳ 级重度：通量异常激增，紧急预警排查积水、肥害；

      设备预警：气室故障、通讯断线、耗材不足单独提醒。
    11.2 管控决策
    • 粮食大田：渗漏偏高下调氮肥用量；
    • 碳汇林地：呼吸异常升高排查病虫害；
    • 盐碱地：深层渗漏偏低优化洗盐灌溉。
    十二、方案优点
    1. 自动敞口气室，消除密闭环境测量失真；
    2. 多气体 + 渗漏 + 热通量一体化，节省多套设备投入；
    3. 原位连续数据满足碳汇第三方核查；
    4. 依托渗漏数据精准减肥，降低面源污染风险；
    5. 远程值守大幅削减野外人工取样费用；
    6. 数据格式合规，适配水保、碳汇项目验收。
    十三、应用领域
    1. 高标准农田水肥与土壤碳常态化监测；
    2. 人工林、湿地碳汇项目原位通量观测；
    3. 水土保持试验区渗漏流失监测；
    4. 盐碱地改良淋溶规律定点试验；
    5. 农林科研土壤生态课题试验基地；
    6. 农田面源污染管控示范项目。
    十四、效益分析
    14.1 经济效益
    1. 省去月度人工箱体采样、第三方检测费用；
    2. 精准减肥 15%~22%，农资投入下降；
    3. 碳汇实测数据助力碳资产增收。
    14.2 生态效益
    化肥减量降低地下水硝态氮污染，精准改良提升土壤健康。
    14.3 科研效益
    逐年积累土壤通量长时序数据库，支撑区域碳循环、水肥迁移相关研究。
    十五、国标规范
    遵照土壤呼吸观测、农田水土保持监测、碳汇观测相关现行技术标准。
    十六、参考文献
    土壤通量观测技术手册、农田生态监测相关技术资料。
    十七、案例分享
    案例 1 黄淮海万亩小麦大田项目
    地块布设全套土壤通量系统，依托渗漏通量数据逐年优化氮肥，三年平均氮肥减量 21%，农田地下水硝态氮明显下降，实测数据用于高标准农田验收。
    案例 2 南方人工林 CCER 碳汇项目
    全组分土壤通量常年监测，系统自动拆分土壤呼吸，连续三年实测数据顺利通过第三方碳核查。
    案例 3 西北盐碱改良试验区
    分层渗漏 + 土壤温湿同步监测，依据深层渗漏数据优化洗盐灌溉制度，改良周期缩短，盐碱地利用率提升。
