项目背景与行业痛点

激光加工、激光准直、激光测量、激光雷达、激光通信及精密光学设备对安装姿态和光轴稳定性要求较高。设备长期运行过程中，受环境温度变化、设备自身发热、机械振动、支架松动、安装应力释放以及基础微小变形等因素影响，激光器、激光头或光学平台可能产生细微俯仰和横滚变化，进一步造成激光光轴偏移、光斑位置变化或加工精度下降。

传统人工巡检、水平仪检测或定期校准方式只能获得离散数据，难以持续发现毫度级姿态变化，也无法准确分析设备在开机升温、热平衡、昼夜温差和长期运行过程中的变化规律。对于分散安装或无人值守的激光设备，现场巡检频率低、维护成本高，异常往往在影响生产或测量结果后才被发现。

因此，需要建设一套具备高精度倾角感知、实时温度补偿、4G远程通信、云平台数据分析和异常预警能力的激光设备在线监测系统，实现设备姿态长期、连续、可追溯监测。

建设目标与监测目标

本项目建设目标是建立激光设备温补高精度倾角在线监测系统，对激光器、激光头、光学平台、安装支架及设备基础等关键部位进行实时姿态监测，并通过4G通信方式将现场数据上传至在线监测平台。

系统主要监测X轴倾角、Y轴倾角、相对倾角变化、内部温度、倾角变化速率和长期变化趋势，及时识别设备倾斜、姿态漂移、机械松动、基础变化及温度相关变化，为设备校准、维护和运行管理提供数据依据。

需求分析

激光设备倾角监测重点不在于普通水平状态判断，而在于识别设备相对于初始校准状态产生的微小变化，因此要求传感器具备较高测量精度和分辨率。本方案采用高精度MEMS双轴倾角传感器，测量精度可达0.001°，分辨率可达0.0005°，能够满足精密设备微小姿态变化监测需求。

由于MEMS敏感元件及设备结构均可能受到温度变化影响，系统需要同步采集传感器内部温度，并通过温度补偿算法降低器件温漂造成的测量误差。同时，系统应具备数字滤波、长期数据存储、异常变化识别和趋势分析能力。

现场通信方面，倾角传感器通过RS485与4G工业网关或4G DTU连接，在没有固定宽带网络的情况下，通过4G移动通信网络将监测数据远程上传至服务器和监测平台，实现无人值守和远程管理。

总体解决方案

本方案由温补高精度双轴倾角传感器、RS485通信线路、4G工业数据采集网关、移动通信网络、云服务器和在线监测软件平台组成。

高精度倾角传感器安装于激光器、激光头、光学平台或关键支撑结构，实时采集X轴倾角、Y轴倾角及内部温度数据。传感器通过RS485接口与4G工业网关连接，网关完成Modbus RTU协议解析、数据采集、边缘处理和通信管理，并通过4G网络将数据上传至云端平台。

监测平台对倾角、温度和设备状态进行实时展示，同时完成历史数据查询、趋势分析、变化速率分析、报警判断、数据报表及设备管理，实现“现场感知—4G传输—平台分析—异常预警—辅助决策”的完整监测闭环。

系统架构设计

系统整体分为感知层、采集层、通信层、平台层和应用层。

感知层由温补高精度双轴倾角传感器组成，负责采集激光设备X轴倾角、Y轴倾角和内部温度。采集层由工业数据采集网关或4G DTU组成，负责RS485数据采集、协议转换、数据缓存及边缘处理。

通信层采用4G移动通信网络，将现场监测数据传输至远程服务器。在有固定网络条件的项目中，也可采用以太网等通信方式。平台层由数据库、数据服务和监测软件组成，负责数据存储、分析和报警。应用层面向管理人员和技术人员，通过电脑或手机浏览器查看设备状态、历史趋势和报警信息。

监测内容与监测方法

系统主要监测X轴倾角和Y轴倾角。X轴和Y轴分别代表两个相互垂直方向的姿态变化，可根据现场设备结构和激光传播方向定义为俯仰方向和横滚方向。

设备完成安装、精密校准并达到稳定状态后，将当时的X轴和Y轴倾角设置为初始基准值。系统持续计算当前倾角与基准值之间的差值，从而获得设备相对倾角变化。

系统同步采集传感器内部温度，结合倾角数据分析姿态变化与温度之间的相关性。通过计算单位时间内的倾角变化量，可进一步识别突然碰撞、机械松动、设备移动等快速异常。同时通过日、周、月及长期趋势分析发现缓慢单向漂移。

技术原理与算法模型

高精度倾角传感器采用MEMS测斜原理，通过检测重力加速度在传感器敏感轴方向上的分量，计算设备相对于重力方向的倾斜角度。传感器内部采用24bit A/D差分转换芯片和工业级CPU进行信号采集、转换和数字运算。

为降低温度变化对MEMS测量结果的影响，传感器内部设置温度传感器，对器件温度进行实时监测，并根据标定得到的温度漂移特性对倾角输出进行补偿。典型补偿模型可表示为θc=θraw-B(T)，其中θraw为原始倾角，B(T)为温度相关补偿量，θc为温度补偿后的倾角值。

系统通过异常值剔除、数字低通滤波、滑动平均等算法降低机械振动、电机、冷却系统及瞬时噪声对监测结果的影响，并保留真实姿态变化特征。

对于激光传播系统，可根据传播距离将倾角变化换算为理论横向光斑变化。计算关系为S=L×tan(θ)，在小角度条件下可近似为S≈L×θ，其中θ采用弧度。例如0.001°约等于17.45微弧度，在100米传播距离下，对应的理论横向位置变化约为1.745毫米。该结果可用于辅助评估机械姿态变化对激光光轴的影响。

系统功能设计

系统具备实时监测、历史数据查询、趋势分析、报警管理、设备管理、基准管理、通信状态监测和数据导出等功能。

实时监测页面显示X轴倾角、Y轴倾角、相对倾角变化、内部温度、设备在线状态及更新时间。历史数据支持按小时、天、周、月或自定义时间范围查询。

系统可叠加显示倾角和温度曲线，分析热机过程及温度变化对设备姿态的影响。报警功能支持倾角阈值报警、变化速率报警、趋势报警、温度异常报警和设备离线报警。

硬件组成与配置方案

系统硬件主要包括温补高精度双轴倾角传感器、4G工业数据采集网关或4G DTU、4G通信天线、物联网SIM卡、工业电源、RS485通信线缆及安装附件。

单台普通激光设备可根据监测需求安装1台双轴倾角传感器。对于精度要求较高的项目，可在设备基础和激光器主体分别布置传感器，通过两个监测点的变化差值区分基础整体倾斜与激光设备自身姿态变化。

多个倾角传感器可通过RS485总线接入同一台4G工业网关，实现多点集中采集和统一4G通信上传。在复杂项目中，还可增加环境温度传感器、振动传感器或其他状态监测设备，实现多参数综合分析。

核心设备参数

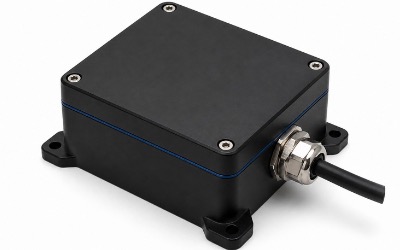

核心感知设备采用温补高精度双轴MEMS倾角传感器。传感器测量精度可达0.001°，分辨率可达0.0005°，内部采用24bit A/D差分转换芯片和工业级CPU，并配置数字滤波算法及内部温度传感器，可对温度变化引起的测量漂移进行实时补偿。

传感器数字接口可根据具体型号配置RS232、RS485、RS422或TTL，其中在线监测系统优先采用RS485接口，并可通过Modbus RTU协议与工业数据采集设备连接。部分系列型号还可提供电流、电压或CAN总线等输出方式。

传感器整机尺寸约为107×55.5×27毫米，单板尺寸约为68×48×12毫米。具体量程、供电电压、工作温度、防护等级、输出接口及安装方式应根据最终选用型号和项目现场条件确定。

4G通信部分采用独立工业4G网关或4G DTU，负责RS485数据采集和无线远程传输。网关可根据项目要求配置TCP、MQTT、HTTP或HTTPS等通信方式，并可根据设备能力实现心跳检测、自动重连、设备在线监测、断网缓存和恢复续传。

软件平台与数据展示

在线监测平台按照项目、区域、设备和监测点进行分级管理，实现激光设备监测数据集中展示和远程访问。

平台实时显示X轴倾角、Y轴倾角、相对倾角变化、内部温度、通信状态和报警状态，并通过历史曲线展示设备在不同时间范围内的变化过程。

管理人员可通过电脑或移动端浏览器远程查看设备状态，查询历史数据和报警记录，并根据需要导出监测数据，为设备校准、维护和故障分析提供依据。

数据分析与智能应用

系统可对设备开机、升温、热平衡及稳定运行全过程进行分析，识别设备达到稳定状态所需时间以及热机阶段可能产生的姿态变化。

通过倾角和温度数据关联分析，可判断设备姿态变化是否与温度变化具有明显相关性。如果温度恢复后倾角同步恢复，可判断变化具有较强热相关特征；如果温度恢复后姿态不能恢复，则需要进一步检查机械支架、基础或安装结构。

系统还可利用长期数据进行日均值、极值、移动平均和变化趋势分析，及时发现慢性单向漂移。通过倾角变化速率分析，可识别碰撞、突然移动或机械结构异常等突发事件。

预警机制与决策支撑

系统采用倾角阈值、变化速率、长期趋势、温度相关性和通信状态等多种条件进行综合预警。

预警状态可根据项目需要划分为正常、关注、预警和报警等级。当倾角变化超过设定范围、短时间变化速率异常、连续多日出现单向漂移或设备通信中断时，平台可自动产生报警信息。

具体倾角报警阈值不建议统一固定设置，而应结合激光传播距离、允许光斑偏移量、设备加工或测量精度、安装稳定性以及试运行期间获得的正常波动范围进行确定，从而降低误报警并提高预警有效性。

项目实施方案

项目实施包括现场勘察、监测点设计、设备安装、通信调试、基准建立、试运行和正式运行等阶段。

现场勘察主要确认激光设备结构、光轴方向、安装位置、电源条件、RS485布线条件及4G信号覆盖情况。根据设备结构选择能够真实反映设备姿态变化的刚性位置安装倾角传感器。

完成传感器安装后进行RS485地址设置、Modbus通信调试、4G网关联网和平台数据对接。待激光设备完成校准并达到稳定状态后建立初始倾角基准。

系统建议经过一定时间试运行，根据现场正常温度变化、姿态波动范围和设备运行特征优化报警参数，之后进入长期在线运行阶段。

运维服务保障

系统建立完整设备运行档案，包括设备编号、安装位置、传感器编号、初始基准、安装时间、通信状态、校准记录、报警记录和维护记录。

运维过程中定期检查传感器固定状态、RS485线路、4G通信质量、电源状态和监测基准稳定性。对于配置本地缓存功能的4G网关，在移动网络短时中断时可暂存数据，网络恢复后继续上传，降低监测数据缺失风险。

平台支持设备在线状态监测、用户权限管理、操作日志和历史数据备份，保障系统长期稳定运行。

项目优势与方案价值

本方案采用0.001°级高精度双轴倾角测量，可发现传统人工巡检难以识别的微小姿态变化；0.0005°分辨率能够满足激光设备、光学平台及精密机械结构的长期稳定性监测需求。

传感器内置温度检测和温度补偿功能，可降低MEMS自身温漂对监测结果的影响。通过RS485连接4G工业网关，可在没有固定网络条件的现场实现远程数据上传，特别适合分散设备、无人值守设备及后期改造项目。

系统不仅提供实时倾角数据，还能够进行温度关联、变化速率、长期趋势和异常预警分析，将传统故障后检修模式逐步转变为基于数据的预测性维护模式。

应用场景

本方案适用于激光切割设备、激光焊接设备、激光打标设备、高功率激光系统、激光准直系统、激光测距系统、激光跟踪系统、激光通信设备、激光雷达、长距离激光发射系统、精密光学平台、光学实验设备、科研仪器、高精度机械设备及其他对设备姿态稳定性和光轴方向要求较高的应用场景。

效益分析

技术方面，通过建立激光设备倾角、温度和时间的连续数据模型，实现设备姿态状态数字化监测，提高故障分析和设备校准的科学性。

运维方面，可提前发现支架松动、机械漂移、基础变化和异常姿态趋势，减少依赖人工现场巡检，提高运维效率。

经济方面，通过降低重复校准、异常停机、加工误差和现场巡检频次，可减少设备维护及生产损失成本。

管理方面，通过4G通信和在线平台，可实现多个区域、多个设备集中远程管理，形成长期可查询、可统计和可追溯的设备数字档案。

标准规范与政策依据

本方案设计和实施可结合项目实际情况参考激光产品安全、电磁兼容、外壳防护、工业通信及信息安全等相关国家标准和行业规范。

激光设备安全可参考GB/T 7247.1《激光产品的安全 第1部分：设备分类和要求》；电磁兼容设计可参考GB/T 17626系列相关标准；设备外壳防护可参考GB/T 4208《外壳防护等级（IP代码）》。

具体项目应根据设备类型、安装环境、建设单位技术要求和项目实施时有效的国家标准、行业标准及企业规范确定最终执行依据。

成功案例

在某类精密激光设备姿态监测应用中，通过在激光设备关键安装位置布置温补高精度双轴倾角传感器，并采用RS485连接4G工业数据网关，将X轴倾角、Y轴倾角和内部温度持续上传至在线监测平台。

平台对设备长期姿态变化和温度趋势进行同步分析，可辅助识别开机升温造成的周期性变化、机械支架变化及长期单向漂移，为设备维护人员进行结构检查、光轴校准和设备稳定性评价提供连续数据依据。

实际项目实施时，可根据用户现场情况配置单点或多点监测，也可与温度、振动等传感器组合形成多参数设备状态监测系统。

参考文献

[1] GB/T 7247.1，《激光产品的安全 第1部分：设备分类和要求》。

[2] GB/T 17626系列，《电磁兼容 试验和测量技术》。

[3] GB/T 4208，《外壳防护等级（IP代码）》。

[4] MEMS惯性传感器及倾角测量相关技术资料。

[5] 工业RS485、Modbus RTU及物联网远程通信相关技术资料。
