项目背景与行业痛点

桥梁在长期运营过程中持续受到车辆荷载、温度变化、风荷载、水流冲刷、基础沉降、材料老化及施工扰动等因素影响，桥墩、桥台、梁体及关键支承部位可能出现微小倾斜、不均匀沉降和缓慢变形。早期结构变化通常幅度较小，仅依靠人工巡检和周期性检测难以及时发现，随着变形持续发展，可能进一步影响桥梁线形、支座工作状态、伸缩装置以及结构整体受力状态。

传统桥梁检测主要依赖人工水准测量、全站仪测量和定期现场检查，虽然能够获得较高精度的数据，但存在监测周期长、连续性不足、夜间及恶劣天气作业困难、人工成本高以及难以捕捉突发变化等问题。对于跨区域分布的中小桥梁、重点桥梁及无人值守桥梁，现场还普遍存在网络布设困难、供电和通信条件受限的问题。

因此，需要建立一套集高精度倾角监测、沉降监测、4G无线通信、云端数据分析和异常预警于一体的桥梁倾斜沉降在线监测系统，对桥梁关键结构部位进行7×24小时连续监测，及时掌握结构姿态和基础变形趋势，为桥梁养护、巡检和安全管理提供长期连续的数据依据。

建设目标与监测目标

本项目建设目标是建立4G高精度桥梁倾斜沉降在线监测系统，对桥墩、桥台、梁体、支座附近及其他关键结构部位进行长期自动监测，实现桥梁倾角、相对倾角变化、沉降量、沉降速率及长期变化趋势的连续感知。

系统通过高精度MEMS双轴倾角传感器监测桥梁结构X轴和Y轴方向倾斜变化，通过静力水准仪、液位式沉降传感器或其他适合现场条件的沉降监测设备获取桥墩、桥台等部位的竖向沉降数据。各类传感器通过RS485接入4G工业网关或4G DTU，再通过移动通信网络上传至在线监测平台。

最终实现桥梁结构状态实时感知、历史数据连续存储、变化趋势分析、异常自动识别、分级预警和远程运维，为桥梁安全巡检、养护维修和管理决策提供数据支撑。

需求分析

桥梁倾斜通常具有变化缓慢、幅度较小和长期累积的特点，因此倾角监测设备需要具备较高测量精度、分辨率和长期稳定性。本方案核心倾角测量单元采用高精度MEMS器件，测量精度可达0.005°，分辨率可达0.0007°，内部采用18bit A/D差分转换芯片和工业级CPU，可满足桥墩、桥台、梁体等结构微小倾斜变化监测需求。

桥梁现场存在车辆振动、环境温差、风荷载及其他动态干扰，因此传感器需要具有较好的抗振动能力、低温漂特性和数据稳定性。本方案通过融合滤波算法及交叉轴误差补偿，提高复杂环境下倾角数据的稳定性和线性度。

桥梁沉降属于结构竖向位移，与倾角属于不同物理量。倾角传感器能够准确反映结构旋转和倾斜变化，但不能直接替代沉降测量。因此，对于需要获得实际毫米级沉降量的项目，应同步配置静力水准仪、液位式沉降传感器、GNSS或其他适合项目条件的位移监测设备，实现倾斜与沉降联合监测。

通信方面，考虑桥梁现场通常距离管理中心较远，固定网络施工成本较高，系统采用4G无线通信方式。现场传感器通过RS485连接4G工业网关，实现数据自动采集、协议转换和远程上传，减少长距离网络布线。

总体解决方案

本方案由高精度双轴倾角传感器、沉降监测设备、RS485通信网络、4G工业数据采集网关、移动通信网络、云服务器和桥梁在线监测平台组成。

高精度倾角传感器安装于桥墩、桥台、梁体或其他需要监测结构姿态的位置，实时测量X轴和Y轴倾角变化。沉降监测设备布置于桥墩、桥台或其他需要获取竖向位移的位置，用于连续监测相对沉降量。

各类传感器通过RS485总线接入4G工业网关或4G DTU。网关完成Modbus RTU等协议解析、数据采集、设备状态管理、边缘处理及数据缓存，并利用4G移动通信网络，通过TCP、MQTT、HTTP或HTTPS等方式将监测数据发送至服务器。

云端在线监测平台对倾角、沉降及设备状态进行统一存储和展示，实现实时数据查询、历史趋势分析、变化速率计算、多参数关联分析、异常报警、数据报表和远程设备管理，形成“现场感知—边缘采集—4G传输—云端分析—异常预警—养护决策”的完整技术体系。

系统架构设计

系统采用感知层、采集层、通信层、平台层和应用层五层架构。

感知层主要由高精度MEMS双轴倾角传感器和沉降监测设备组成。倾角传感器负责桥梁结构姿态变化监测，沉降传感器负责桥墩、桥台及关键结构部位的竖向位移监测。根据项目需要还可扩展裂缝、振动、加速度、应变、温度、风速等监测参数。

采集层采用工业数据采集器或4G工业网关，通过RS485总线连接现场传感器，完成设备轮询、协议解析、时间戳、数据预处理和异常数据初步判断。

通信层采用4G移动通信网络。4G工业网关通过物联网SIM卡建立远程数据链路，将监测数据发送至云服务器；对于固定网络条件较好的桥梁，也可采用以太网等方式进行数据传输。

平台层负责数据接收、数据库存储、统计分析、异常判断和报警管理。应用层面向桥梁养护单位、管理部门和技术人员，通过电脑或移动端查看桥梁实时状态、历史变化及报警信息。

监测内容与监测方法

倾角监测主要包括桥墩倾角、桥台倾角、梁体倾角以及其他关键构件的X轴和Y轴双轴姿态变化。传感器固定安装后，以桥梁正常稳定状态建立初始基准值，后续持续计算当前倾角与初始基准之间的差值，从而获得结构相对倾角变化量。

沉降监测主要针对桥墩、桥台及基础可能发生竖向位移的位置。采用静力水准或其他位移监测方法连续测量各监测点相对于基准点的高程变化，从而获得结构累计沉降量、阶段沉降量及沉降速率。

对于多桥墩桥梁，可在多个桥墩设置沉降监测点，通过不同测点之间的高程变化计算不均匀沉降。对于倾角监测，可比较同一桥墩不同时间以及不同桥墩之间的倾角变化，分析结构整体和局部变形特征。

系统同时记录数据采集时间、设备在线状态和通信状态，通过连续时间序列形成桥梁长期结构变化档案。

技术原理与算法模型

高精度倾角传感器采用MEMS重力感知原理，通过测量重力加速度在传感器不同敏感轴方向上的分量计算结构相对于重力方向的倾斜角度。核心器件采用高精度MEMS测斜单元，内部配置18bit A/D差分转换芯片和工业级CPU，对传感器模拟信号进行高分辨率采集和数字处理。

传感器采用融合滤波算法，对车辆经过、环境振动及瞬时冲击产生的数据扰动进行处理，并通过交叉轴误差补偿降低两个测量轴之间相互耦合造成的测量误差，提高输出线性度和长期数据稳定性。

桥梁相对倾角变化可表示为Δθ=θt-θ0，其中θ0为初始基准倾角，θt为当前倾角。倾角变化速率可表示为Vθ=(θt-θt-1)/Δt，用于判断结构在一定时间范围内变化的快慢。

沉降监测以初始高程作为基准，累计沉降量可表示为S=Ht-H0，其中H0为初始基准高程，Ht为当前监测高程。通过多个桥墩或桥台监测点之间的沉降差，可进一步计算桥梁不均匀沉降。

系统还可采用移动平均、趋势拟合、异常值剔除、变化速率分析和多参数相关分析等方法，区分正常环境变化、车辆瞬时扰动与持续性结构变形。

系统功能设计

系统具备实时监测、历史数据查询、趋势分析、设备管理、报警管理、地图管理、监测点管理、数据报表、用户权限和远程设备状态监测等功能。

实时监测功能显示各桥墩、桥台及梁体测点的X轴倾角、Y轴倾角、累计沉降量、阶段沉降量、变化速率及设备通信状态。

历史趋势功能可按照小时、日、周、月、年及自定义时间范围查看监测数据，支持不同测点之间的变化趋势对比。

报警管理功能可根据不同桥梁、不同监测位置设置独立阈值，实现倾角超限、沉降超限、变化速率异常、持续趋势异常及设备离线报警。

系统支持项目、桥梁、监测位置和设备分级管理，可对多座桥梁进行统一远程管理。

硬件组成与配置方案

系统核心硬件包括高精度双轴倾角传感器、静力水准仪或其他沉降监测设备、4G工业数据采集网关、4G通信天线、物联网SIM卡、工业电源、RS485通信线缆、防护箱及现场安装附件。

桥墩和桥台倾斜监测可根据桥梁结构及监测目的配置1台或多台双轴倾角传感器。对于重点桥墩，可分别在不同高度或不同结构位置设置监测点，以分析整体倾斜和局部姿态变化。

沉降监测根据桥梁规模和监测要求配置多个静力水准测点，并选择稳定区域设置参考点。大型桥梁或特殊环境也可采用GNSS、全站仪自动化监测等方式补充绝对位移监测。

现场多个传感器通过RS485总线集中接入4G工业网关，由一台网关统一采集并通过4G网络上传平台。对于距离较远或桥梁结构分区明显的监测点，可分区域配置多台4G网关。

核心设备参数

核心倾角监测设备采用高精度MEMS双轴倾角传感器，内部采用18bit A/D差分转换芯片和工业级CPU，结合数字信号处理和滤波算法，提高输出数据稳定性和测量精度。

倾角传感器测量精度可达0.005°，分辨率可达0.0007°，具有测量精度高、分辨率高、响应速度快、线性度高、低温漂、低功耗、抗振动及较高防护能力等特点，适用于桥梁长期户外结构姿态监测。

传感器采用融合滤波算法，并对交叉轴误差进行补偿，可降低复杂工况下两个测量轴相互影响造成的误差，提高双轴倾角测量数据的一致性和线性度。

在线监测系统可根据最终产品型号采用RS485等工业接口连接数据采集设备。具体测量量程、供电电压、工作温度、防护等级、通信协议、外形尺寸及安装方式以最终选用型号技术规格书为准。

4G通信部分采用独立工业4G网关或4G DTU，不属于倾角传感器本体参数。网关负责RS485数据采集和远程无线传输，可根据项目要求配置TCP、MQTT、HTTP或HTTPS通信方式，并根据具体设备配置实现自动重连、心跳检测、设备在线管理、断网缓存和恢复续传。

软件平台与数据展示

桥梁在线监测平台按照“项目—桥梁—结构部位—监测点—设备”进行分级管理，实现多桥梁、多测点统一管理。

平台首页可展示桥梁基本信息、监测点数量、设备在线率、当前报警数量及整体运行状态。进入单座桥梁后，可查看各桥墩、桥台和梁体监测点的实时倾角、沉降量及变化趋势。

倾角数据可分别显示X轴、Y轴当前值、相对初始值变化量、最大值、最小值和变化速率；沉降数据可显示当前累计沉降、阶段沉降、不同监测点沉降差及沉降趋势。

平台支持历史曲线、数据查询、报警记录、设备运行记录和数据导出，为桥梁巡检、养护和专项检测提供连续数据资料。

数据分析与智能应用

系统通过长期倾角和沉降时间序列分析桥梁结构变化规律，可识别持续性倾斜、缓慢沉降、不均匀沉降以及短时间异常变化。

对于车辆通过造成的短时振动和倾角波动，可通过数字滤波和持续时间判断降低误报警；对于连续数小时或数天向同一方向发展的倾角或沉降变化，则作为结构趋势异常重点关注。

系统可将倾角数据与沉降数据进行关联分析。例如，当某桥墩同时出现持续沉降和朝同一方向发展的倾角变化时，可提高该监测点的风险等级，并提示进一步开展基础、支座和桥墩结构检查。

在扩展温度、应变、裂缝、振动或环境监测参数后，可进一步进行多源数据关联分析，为桥梁结构健康状态评价提供更加完整的数据基础。

预警机制与决策支撑

系统采用监测值阈值、变化速率、累计变化量、持续变化趋势及多测点关联等方式进行综合预警。预警状态可根据项目需要设置为正常、关注、预警和报警等等级。

倾角达到设定阈值时触发倾斜报警；累计沉降超过设定值时触发沉降报警；两个相邻桥墩之间的沉降差超过允许范围时，可触发不均匀沉降报警；短时间内监测值快速变化时，可触发变化速率报警。

对于尚未超过绝对报警值，但连续多日向同一方向发展的监测数据，可通过趋势算法提前产生关注或预警信息，帮助管理人员在结构变化发展至明显异常前安排现场检查。

具体预警阈值应结合桥梁结构形式、设计文件、运营条件、既有检测结果和相关标准，由桥梁专业技术人员确定，监测系统主要负责按照设定规则连续计算、记录和自动报警。

项目实施方案

项目实施主要包括资料收集、现场勘察、监测方案设计、测点布设、设备安装、通信调试、初始基准建立、试运行及正式运行等阶段。

前期根据桥梁设计资料、桥型、结构形式、既有病害和重点风险部位确定倾角及沉降监测位置。倾角传感器应安装在能够真实反映目标构件姿态变化的稳定结构位置，避免安装于容易产生局部振动或变形的附属构件。

沉降监测点应结合桥墩、桥台及基础情况合理布置，并设置稳定可靠的基准点。完成传感器安装后，进行RS485地址配置、通信测试、4G网络测试及平台数据接入。

系统正式运行前应在桥梁正常状态下持续采集一段时间数据，建立初始基准和正常波动范围，并结合历史检测资料确定合理的预警参数。完成试运行验证后进入7×24小时长期在线监测。

运维服务保障

系统建立桥梁、监测点和设备完整档案，包括设备编号、安装位置、安装时间、初始基准、通信状态、校准记录、报警记录、维护记录和设备更换记录。

平台持续监测4G网关及现场传感器在线状态，当通信中断或设备异常时自动产生设备离线提示。对于配置本地缓存功能的网关，移动网络中断期间可保存监测数据，网络恢复后继续上传，降低数据缺失风险。

日常运维应定期检查传感器安装固定状态、通信线路、防护箱、电源、4G信号质量及沉降监测系统液路或基准状态，并结合项目要求开展周期性数据核验和设备校验。

项目优势与方案价值

本方案采用高精度MEMS双轴倾角监测技术，测量精度可达0.005°，分辨率可达0.0007°，能够持续发现桥墩、桥台和梁体的微小姿态变化。传感器具有低温漂、低功耗、抗振动和较高线性度等特点，适合桥梁长期户外监测环境。

倾角监测与独立沉降监测相结合，避免使用倾角数据代替实际竖向沉降数据，使系统能够同时反映桥梁结构旋转、倾斜和基础沉降状态，提高监测结果的工程可解释性。

采用RS485加4G工业网关的通信方式，无需为每个传感器配置独立无线模块，多测点可共用通信链路，既便于现场布设，也有利于后期扩展和维护。

系统将人工周期性检测升级为7×24小时自动监测，实现从发现明显病害后的被动处置，向长期趋势监测和异常提前预警转变。

应用场景

本方案适用于公路桥梁、城市桥梁、高速公路桥梁、跨河桥梁、高架桥、立交桥、铁路桥梁、大跨径桥梁、中小桥梁、老旧桥梁、危桥、加固改造桥梁以及施工期和运营期桥梁结构监测。

可用于桥墩倾斜监测、桥台倾斜监测、梁体姿态监测、基础沉降监测、不均匀沉降监测、桥梁改造施工影响监测、邻近基坑或隧道施工影响监测、洪水冲刷后桥梁结构状态监测等场景。

效益分析

安全效益方面，通过连续获取桥梁倾角和沉降数据，可及时发现结构异常变化和长期发展趋势，为桥梁风险排查和现场检查提供依据，提高结构安全管理的主动性。

管理效益方面，通过4G通信和在线平台，可以集中管理分散在不同区域的多座桥梁，减少单纯依靠人工现场巡检的工作量，提高桥梁信息化和数字化管理水平。

经济效益方面，可根据在线数据合理安排现场检测和养护工作，减少不必要的高频人工测量，并在异常趋势发展早期安排针对性检查，降低突发性病害带来的交通组织和维修成本。

数据效益方面，连续监测数据能够形成桥梁长期结构变化档案，为定期检查、特殊检测、维修加固前后效果对比以及结构状态评价提供历史依据。

标准规范与政策依据

本方案设计、实施和运维可结合项目实际情况参考JT/T 1037《公路桥梁结构监测技术规范》，用于桥梁结构监测系统设计、实施、运营维护、数据管理和监测应用。

桥梁运营养护可参考JTG 5120《公路桥涵养护规范》；在用公路桥梁现场检测可参考JTG/T 5214《在用公路桥梁现场检测技术规程》；城市桥梁项目可结合CJJ 99《城市桥梁养护技术标准》执行。

建筑与桥梁结构监测系统设计还可参考GB 50982《建筑与桥梁结构监测技术规范》。设备防护、电气安全、防雷、通信及信息系统建设应结合项目现场条件执行相关现行国家标准、行业标准及建设单位技术要求。

具体项目的监测参数、测点数量、报警阈值和验收要求，应结合桥梁设计文件、技术状况、结构特点及项目所在地相关管理规定确定。

成功案例

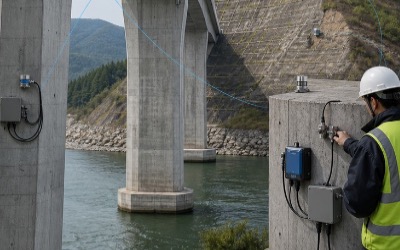

在桥梁倾斜沉降在线监测应用中，可在重点桥墩和桥台安装高精度双轴倾角传感器，并在关键基础位置布置沉降监测设备。现场传感器通过RS485接入4G工业网关，将倾角、沉降及设备状态数据持续上传至远程在线监测平台。

平台对各监测点数据进行长期记录，通过历史趋势、变化速率及多测点对比分析桥墩姿态和基础沉降变化。当监测值出现持续单向发展、快速变化或超过设定预警值时，系统自动产生异常信息，辅助管理人员安排现场复核和专项检查。

对于实际工程项目，可根据桥梁类型、结构形式、风险位置及建设单位要求灵活配置倾角、沉降、裂缝、振动、应变和环境监测参数，形成桥梁结构综合在线监测系统。

参考文献

[1] JT/T 1037，《公路桥梁结构监测技术规范》。

[2] JTG 5120，《公路桥涵养护规范》。

[3] JTG/T 5214，《在用公路桥梁现场检测技术规程》。

[4] GB 50982，《建筑与桥梁结构监测技术规范》。

[5] CJJ 99，《城市桥梁养护技术标准》。

[6] MEMS倾角测量、结构变形监测及桥梁健康监测相关技术资料。

[7] RS485、Modbus RTU及4G物联网远程通信相关技术资料。
