项目背景与行业痛点
山体边坡滑坡内部深层位移在线监测主要用于识别边坡岩土体内部不同深度的倾斜、水平位移、剪切变形及潜在滑动面变化。与地表裂缝、GNSS位移或表面倾角监测相比，深部位移监测能够直接获取边坡内部变形信息，对于判断滑体厚度、滑动方向、剪切集中区及深层稳定状态具有重要意义。
山体边坡在降雨入渗、地下水变化、坡脚开挖、道路施工、工程卸载、地震扰动以及岩土体长期风化等作用下，内部可能逐渐形成软弱层或滑动带。部分边坡在地表出现明显裂缝之前，深部岩土体已经产生缓慢剪切和相对位移，仅依靠人工巡查或地表监测容易遗漏早期异常。
传统人工测斜通常需要工作人员定期携带活动式测斜仪到现场逐孔测量，存在检测周期长、不同人员操作误差、恶劣天气作业困难、数据连续性不足以及无法实时发现突变等问题。对于山区、高边坡、无人值守区域和地质灾害隐患点，频繁人工测量的成本和安全风险更高。
因此，需要建设集钻孔深部测斜传感器、防水智能主机、4G无线通信和物联网监测平台于一体的自动化监测系统，实现边坡内部深层变形7×24小时连续感知、远程传输、趋势分析和异常预警。
建设目标与监测目标
本项目建设山体边坡滑坡内部深层位移在线监测系统，在边坡关键位置布设监测钻孔，通过固定式高精度钻孔测斜探头或多单元串联式测斜传感器连续获取不同深度的倾角和相对变形数据，并通过防水智能主机完成数据采集、存储和4G远程上传。
系统主要监测不同深度X方向倾角、Y方向倾角、分层相对位移、累计深层位移、位移变化速率和深度—位移剖面变化，并结合监测时间形成边坡内部变形连续时间序列。
通过长期监测识别边坡内部变形集中位置和潜在滑动带，判断深层变形是否持续发展，并可与地表位移、地表倾角、雨量、孔隙水压力、地下水位等参数进行联合分析，为边坡巡查、地质灾害预警和工程治理提供数据依据。
需求分析
边坡内部深层变形通常具有变化量小、发展缓慢、深度差异明显和局部剪切集中的特点，因此监测设备需要具备较高测量精度、长期稳定性、抗环境干扰能力以及多深度连续监测能力。
对于单一重点深度或指定结构位置，可采用一体式钻孔高精度测斜探头进行固定点监测；对于需要获得完整深部变形剖面的边坡，可采用多单元串联式测斜传感器，根据钻孔深度设置多个测量单元，形成连续或离散的深度监测剖面。
多单元深部位移监测不仅需要记录每个单元的倾角，还必须准确保存传感器编号、安装深度、单元间距、X/Y方向、连接顺序以及初始剖面。后续通过各测量单元的角度和有效长度计算分段水平位移，再逐段累计得到不同深度位置的相对位移。
现场设备通常安装在山区或边坡露天环境，需要解决电源、防水、防雷、通信和数据存储问题。本方案将测斜传感器与防水智能主机组成完整监测节点，传感器通过RS485接入主机，主机负责数据采集、本地存储和4G远程通信，减少现场额外通信设备数量。
总体解决方案
本方案由钻孔测斜系统、防水智能主机、4G无线通信网络、云服务器及欣仰邦在线监测平台组成。
首先在边坡重点变形区域进行钻孔，根据地质条件、预计滑动面深度和监测要求确定孔深，并安装测斜管、导槽或专用固定结构。高精度钻孔测斜探头按照设定方向和深度安装在孔内，通过刚性或柔性连接结构形成稳定测量基准。
对于单点深层倾斜监测，可采用S-CG1120一体式钻孔高精度测斜探头；对于完整深部变形剖面监测，可采用S-CG1121多单元串联式测斜传感器，通过多个测量单元沿钻孔深度方向布设，形成不同深度的连续或离散监测剖面。
孔内测斜传感器通过RS485通信线缆接入地表防水智能主机。智能主机对多个监测单元进行轮询采集，同时完成设备管理、数据存储和通信处理，并通过内置或选配4G通信功能将现场监测数据远程上传至云平台。
监测平台接收各深度倾角数据后，根据传感器安装深度、单元间距和初始剖面自动计算分层位移、累计位移、位移变化速率及深度—位移曲线，实现“钻孔感知—智能采集—4G传输—平台计算—变形分析—异常预警”的完整在线监测流程。
系统架构设计
系统采用感知层、采集与通信层、平台层和应用层的分层架构。
感知层布设于边坡内部钻孔，包括固定式高精度钻孔测斜探头或多单元串联式测斜传感器。各监测单元负责实时测量所在深度位置的X轴和Y轴倾角变化。
采集与通信层采用防水智能主机。主机提供RS485接口，可连接孔内测斜设备，并可根据项目需要扩展雨量、孔隙水压力、地下水位、地表位移等其他传感器。主机完成现场数据采集、本地存储、设备状态管理和4G远程通信。
平台层由云服务器、数据库和边坡在线监测软件组成，负责数据接收、存储、深部位移计算、历史查询、趋势分析、报警判断及设备管理。
应用层面向自然资源、交通、水利、矿山、施工和运维管理人员，可通过PC端、Web浏览器或移动端查看边坡实时状态、深部变形剖面、历史变化及报警信息。
监测内容与监测方法
系统首先监测钻孔内各深度位置的X轴倾角和Y轴倾角。每个监测单元均具有固定编号和安装方向，系统按照安装深度自动建立深度与测量数据之间的对应关系。
对于单点钻孔测斜，可重点监测指定深度位置倾角随时间的变化，适用于已知潜在滑动带附近、支护结构关键部位或重点地层位置。
对于多单元剖面测斜，在整个监测深度范围内布设多个测量单元，每个单元获得对应深度位置的双轴倾角。通过相邻单元角度与有效长度计算分段水平位移，然后由稳定基准端向上逐级累计，形成整个钻孔的深部水平位移剖面。
监测内容主要包括X方向倾角、Y方向倾角、单元角度变化量、分段水平位移、累计水平位移、不同深度位移差、位移变化速率、深度—位移剖面以及长期变形趋势。
对于重点地质灾害项目，可同步接入雨量、孔隙水压力、地下水位和地表位移数据，对降雨入渗、地下水变化与深部变形之间的关系进行联合分析。
技术原理与算法模型
钻孔深部位移监测的核心原理是利用高精度测斜单元测量传感器相对于重力方向的倾斜角度。传感器固定安装在测斜管或钻孔结构内部，当周围岩土体发生侧向变形时，测斜管和传感器随岩土体产生相应倾斜，通过连续测量不同深度角度变化即可反映边坡内部变形。
对于长度为L的测量单元，当其相对于初始状态产生倾斜角θ时，该段水平位移可根据几何关系计算。在固定单元模型中，分段位移可表示为ΔS=L×sin(θ)，在小角度条件下可近似采用ΔS≈L×θ，其中θ采用弧度。
对于双轴测量，可分别计算X方向和Y方向分段位移，即ΔX=L×sin(θx)，ΔY=L×sin(θy)。沿钻孔深度方向逐段累计，可得到指定深度位置相对于稳定基准点的累计位移。
第n个深度位置的累计位移可表示为Xn=ΣΔXi、Yn=ΣΔYi。通过不同时间的累计剖面对比，可得到边坡内部各深度位置的位移发展过程。
当某一深度范围内相邻单元位移差明显增大，并长期集中在相同位置时，可将该区域作为重点变形层或疑似剪切集中区进行关注。监测系统可以通过深度—累计位移曲线、深度—增量位移曲线及时间—位移曲线共同分析变形位置和发展趋势。
所有位移计算应保存传感器编号、安装深度、单元有效长度、初始角度、计算方法及算法版本。重新安装、更换传感器或重新建立基准后，应建立新的基准版本，避免不同阶段数据直接混合计算。
系统功能设计
系统具备深部倾角实时监测、分层位移计算、累计位移计算、深部变形剖面展示、历史趋势查询、异常预警、设备管理、数据存储和远程通信等功能。
实时监测功能可查看每个钻孔以及各深度测量单元当前X轴倾角、Y轴倾角、分段位移、累计位移、通信状态和更新时间。
剖面分析功能按照钻孔深度绘制内部变形曲线，直观展示不同深度的水平位移大小和方向，便于发现位移突变深度和变形集中区。
历史趋势功能支持选择任意监测深度查看小时、日、周、月及长期变化曲线，并可比较同一钻孔不同深度或不同钻孔之间的变化趋势。
系统支持倾角、累计位移、位移变化速率及设备离线等多种报警方式，并可根据不同监测孔、不同深度分别设置预警参数。
硬件组成与配置方案

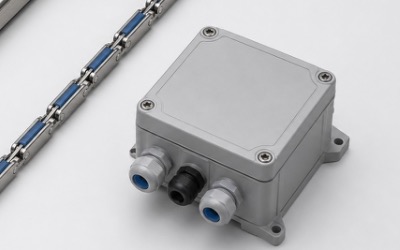

系统主要由S-CG1120一体式钻孔高精度测斜探头、S-CG1121多单元串联式测斜传感器、防水智能主机、4G通信模块或天线、电源系统、测斜管、通信线缆、防水接头及安装附件组成。
S-CG1120适合指定深度或单点深层倾斜监测，可与测斜管或安装导槽配合使用。安装过程中需要准确记录探头编号、安装深度和X/Y方向。
S-CG1121采用多个测量单元沿深度方向串联，可形成连续或离散深层变形剖面。每个单元均应建立唯一编号，并记录单元间距、安装方向、安装深度及连接顺序，以保证后期位移计算具有完整可追溯性。
防水智能主机作为现场数据采集和通信核心，与孔内传感器组成一套完整监测节点。主机提供两路RS485接口，其中一路可用于外接测斜传感器，另一路可用于扩展其他监测设备；同时具有多路模拟量采集能力，可根据项目需要接入4～20mA类型的其他环境或地质监测传感器。
主机可通过4G移动通信网络直接连接远程监测平台。在有固定网络条件的现场，也可采用以太网通信。多个监测钻孔可分别配置智能主机，也可根据距离、总线长度和现场布线条件由一台主机集中采集多个监测点。
核心设备参数
S-CG1120为一体式钻孔高精度测斜探头，可根据项目监测范围和精度要求选择不同测量等级，典型配置包括0.001°精度对应±30°范围、0.01°精度对应±60°范围以及0.1°精度对应±180°范围。设备安装时应与测斜管或专用安装导槽匹配，并准确记录安装深度和方向。
S-CG1121为多单元串联式深部测斜传感器，可采用多个测量单元形成连续或离散深层变形剖面，可根据项目选择0.001°、0.01°或0.1°等级，单节长度约0.8米。具体监测深度可通过增加测量单元数量进行配置。
多单元系统安装时必须保存各测量单元编号、节距、X/Y方向、安装深度及连接顺序，为后续深层位移计算和数据追溯建立准确基础。
防水智能主机采用DC 12～24V供电，支持RS485以及以太网、4G等远程通信方式，并可根据系统配置采用MQTT等物联网通信方式。主机支持标准MODBUS协议及设备配套协议，默认通信波特率可配置为9600。
主机提供10路模拟量采集通道，默认支持4～20mA电流输入，并配置两路RS485通信接口，可同时承担深部测斜传感器采集及其他监测设备扩展任务。
主机支持本地8Mbit Flash数据存储，工作温度范围可达-40～80℃，工作湿度0～95%RH，采用防水工程塑料外壳，防护等级IP65，适用于边坡户外监测现场。
具体传感器量程、精度、单元数量、通信协议、供电方式、主机通信配置及安装附件，应根据监测孔深、现场环境和项目设计要求确定。
软件平台与数据展示
欣仰邦物联网在线监测平台可按照“项目—边坡—监测区域—监测孔—深度单元”的层级进行管理，实现多个边坡、多个钻孔和多个测量单元集中远程监控。
平台实时显示每个钻孔当前运行状态、各深度X/Y倾角、分层位移、累计位移和设备在线状态，并能够根据监测深度自动生成深度—位移剖面。
平台支持PC端、Web端及移动终端远程访问，管理人员无需到达现场即可查询实时数据和历史记录。
历史数据支持可视化查询和多种曲线显示，可按照时间范围、监测孔和监测深度进行筛选，同时支持数据保存和Excel文件导出，便于后期地质分析、工程报告和专家研判使用。
平台可设置监测参数上下限，当深部位移或其他监测数据达到设定条件时自动产生报警信息，并通过醒目状态提示帮助管理人员快速定位异常监测点。
数据分析与智能应用
系统通过长期记录不同深度的倾角和位移数据，可自动形成边坡深部变形演化过程。相比单一表面位移数据，深度剖面能够进一步判断变形从哪个深度开始、哪个深度变化最快以及变形是否正在向上或向下扩展。
平台可对不同时间的深度—位移剖面进行叠加比较。当多个时间段的位移曲线在某一深度出现明显弯折或突变时，可将该深度作为重点变形位置进行分析。
系统可计算小时、日、周和长期位移增量及变化速率。当累计位移较小但变化速率持续增加时，可提前识别边坡变形加速趋势。
对于配置雨量监测的项目，可分析累计降雨、小时降雨强度与深部位移之间的时间响应关系；配置孔隙水压力或地下水位传感器后，可进一步判断地下水变化与深层变形之间的关联。
对于同时部署地表GNSS、裂缝计或倾角传感器的项目，可建立“地表位移—深部位移—降雨—地下水”多参数联合分析模型，提高对边坡整体变形状态的认识。
预警机制与决策支撑
边坡深部位移预警不宜仅采用单一固定阈值，系统可综合采用倾角变化量、分层位移、累计位移、位移变化速率、持续时间及多参数关联等方式进行判断。
当某一深度累计位移达到设定值时，可触发位移阈值报警；当短时间内位移变化速度明显增大时，可触发速率报警；当某一深度持续向同一方向发展并形成明显变形集中区时，可触发趋势预警。
对于多单元监测系统，当相邻单元之间出现明显差异变形时，可重点判断局部剪切变形。当多个相邻深度同时出现持续变化时，则需关注更大范围岩土体整体变形。
预警等级可根据项目需要设置为正常、关注、预警和报警等状态。具体阈值应结合边坡地质条件、工程设计、稳定性计算结果、历史监测数据和现场调查结果，由具备相应专业能力的技术人员确定。
在线监测结果主要用于辅助风险识别和趋势判断，不能替代现场地质调查、边坡稳定性计算、工程检测及专业人员现场复核。
项目实施方案
项目实施前应收集边坡地质勘察资料、地形资料、历史滑坡信息、地下水条件、支护工程资料及已有监测数据，根据潜在滑动方向和预计滑动面深度确定监测孔位置和孔深。
钻孔施工前应确定孔径、孔深、测斜管规格、导槽方向、钻孔回填方式、防水措施及地表保护结构。钻孔应尽可能穿过预计滑动带并进入相对稳定地层，为深部位移累计计算提供稳定基准。
安装测斜管或固定结构时，应保持导槽方向与主要监测方向一致，并详细记录孔口坐标、孔深、安装方向和施工记录。多单元测斜系统应按照设计深度依次安装各测量单元，同时记录编号、节距、方向和连接顺序。
孔内传感器安装完成后，通过RS485接入防水智能主机，完成传感器地址设置、通信测试、4G网络配置和平台接入。系统应检查各测量单元数据是否连续、方向是否正确以及通信是否稳定。
完成安装后，在边坡相对稳定阶段采集一定时间初始数据，建立初始倾角和初始深部变形剖面。未经充分稳定的数据不宜直接作为长期累计位移基准。
系统试运行期间应对自动监测结果进行人工复核，根据现场正常波动范围和边坡实际状态优化采集周期、滤波参数和预警阈值，之后进入长期正式运行阶段。
运维服务保障
系统建立监测孔和设备完整档案，包括监测孔编号、孔口位置、孔深、测斜管方向、各单元型号、设备编号、安装深度、单元间距、初始数据、通信地址和安装日期。
防水智能主机支持现场数据存储，在通信异常情况下可保留一定量监测数据。4G通信恢复后，可根据实际系统配置继续进行数据上传，降低网络短时中断对长期监测数据连续性的影响。
平台持续监测主机和传感器在线状态，当设备通信异常时及时产生设备状态提示。现场应定期检查主机供电、防水接头、线缆、4G天线、孔口保护设施和传感器通信状态。
对于长期运行项目，应定期核对深部位移曲线和现场实际情况。如发生钻孔施工扰动、传感器更换、线缆维修或监测基准调整，应保存维护记录并建立新的数据基准版本。
项目优势与方案价值
本方案将高精度钻孔测斜传感器、防水智能主机、4G通信和云平台集成为完整在线监测系统，相比传统人工活动式测斜方式，可实现全天候自动采集和连续数据记录。
采用固定式多单元深部测斜方式，可以同时掌握多个深度位置的变化情况，并通过深度—位移剖面直接识别变形集中位置，比单一地表位移监测能够获得更完整的边坡内部变形信息。
传感器与主机通过RS485进行数字通信，单台防水智能主机可根据现场组网条件接入多个监测设备，并直接通过4G网络上传平台，减少山区长距离网络布线和额外通信设备配置。
主机同时具备RS485及多路模拟量采集能力，可进一步接入雨量、孔压、水位等监测设备，为后续建设多参数边坡综合在线监测系统预留扩展能力。
平台将原始倾角数据自动转换为分段位移、累计位移和深部变形剖面，使监测结果更加直观，便于工程技术人员开展趋势研判和风险分析。
应用场景
本方案适用于自然山体滑坡隐患点、公路边坡、铁路边坡、高速公路高边坡、山区道路边坡、矿山边坡、露天矿边坡、水库库岸、河谷边坡、水电工程边坡、隧道洞口边坡、深基坑周边边坡以及大型工程施工影响区等场景。
可用于滑坡深部位移监测、潜在滑动面识别、岩土体剪切变形监测、边坡治理工程效果评价、抗滑桩及支护结构变形监测、降雨诱发滑坡监测以及施工扰动影响监测。
效益分析
安全效益方面，系统能够连续获取人工巡检难以发现的边坡内部深层变形，在地表出现明显异常之前提供内部变形数据，为风险排查和应急处置争取时间。
技术效益方面，通过深度—倾角—位移—时间多维数据建立边坡内部变形数字档案，为滑动面识别、变形模式分析、稳定性评价及治理工程效果分析提供长期数据支撑。
管理效益方面，通过防水智能主机和4G通信实现山区无人值守监测，管理人员可远程集中管理多个边坡隐患点，降低高频现场人工测斜和巡检工作量。
经济效益方面，可减少长期人工测斜所需人员、车辆和现场作业成本，并通过异常趋势提前识别，将有限巡检和治理资源优先投入到变化明显的重点边坡。
数据效益方面，自动监测数据具有连续性和可追溯性，可用于阶段性监测报告、工程验收、治理前后效果对比以及长期地质灾害风险管理。
标准规范与政策依据
本方案设计、监测点布设、数据分析和项目实施可结合现行地质灾害防治、滑坡勘查、滑坡防治、工程测量及边坡工程相关标准规范执行。
滑坡勘查和工程地质分析可参考GB/T 32864《滑坡防治工程勘查规范》；滑坡防治及治理工程设计可参考GB/T 38509《滑坡防治设计规范》；滑坡灾害监测预警和风险管理可结合GB/T 41695《安全与韧性 应急管理 滑坡灾害社区预警体系实施指南》等相关标准。
工程测量可结合GB 50026《工程测量标准》，工程边坡项目可结合GB 50330《建筑边坡工程技术规范》以及项目所属自然资源、交通、水利、矿山等行业的现行监测技术要求。
地质灾害监测项目同时应结合《地质灾害防治条例》以及项目所在地自然资源主管部门有关地质灾害监测预警、群测群防和专业监测的管理要求实施。
具体监测孔数量、孔深、传感器间距、采集周期和预警阈值应根据工程勘察资料、边坡稳定性评价结果及建设单位技术要求确定，不宜采用统一固定参数。
成功案例
成功案例内容应以实际已实施项目资料为准。典型山体边坡深部位移在线监测项目可在边坡主滑方向和重点变形区域设置多个监测钻孔，在孔内安装多单元串联式测斜传感器，并由地表防水智能主机统一完成数据采集和4G远程上传。
系统运行后，通过不同时间深部位移剖面对比，可持续观察不同深度位置的变形发展。当某一深度长期出现明显位移集中，并且位移变化速率逐渐增加时，平台将该位置作为重点异常深度进行提示，为现场复核、地质分析和后续治理提供数据依据。
对于同时部署雨量、孔隙水压力和地表位移监测的项目，还可以进一步分析强降雨、地下水变化与深层位移之间的响应关系，形成边坡内部与地表多参数综合在线监测体系。
参考文献
[1] GB/T 38509，《滑坡防治设计规范》。
[2] GB/T 32864，《滑坡防治工程勘查规范》。
[3] GB/T 41695，《安全与韧性 应急管理 滑坡灾害社区预警体系实施指南》。
[4] GB 50026，《工程测量标准》。
[5] GB 50330，《建筑边坡工程技术规范》。
[6] 《地质灾害防治条例》。
[7] MEMS倾角测量、钻孔测斜及边坡深部位移监测相关技术资料。
[8] RS485、MODBUS、4G及MQTT物联网通信相关技术资料。
