项目背景与行业痛点

桥梁、基坑、建筑物、地铁隧道、综合管廊、大坝、大型储罐及其他工程结构在施工和长期运营过程中，受到基础土体变化、施工扰动、地下水变化、荷载变化、温度变化及结构长期变形等因素影响，可能产生整体沉降或不同位置之间的不均匀沉降。

沉降通常具有变化缓慢、长期累积和早期不易察觉的特点。传统人工水准测量能够获得阶段性高程数据，但存在检测周期长、现场人工工作量大、连续性不足以及夜间、恶劣天气和受限空间作业困难等问题，难以及时捕捉两次人工测量之间发生的异常变化。

对于桥梁墩台、深基坑周边、地铁隧道、大型储罐基础等多测点工程，如果只关注单个点位的高程数值，而缺少统一基准、测点关联、长期趋势和沉降差分析，也难以准确判断结构是否发生不均匀沉降。

因此，需要建立一套由多点静力水准测量、边缘数据采集、远程通信和在线监测平台组成的自动化沉降监测系统，对多个关键位置进行7×24小时连续监测，实时获得相对高程变化、沉降差和沉降速率，为工程安全管理、施工控制和长期运维提供连续数据依据。

建设目标与监测目标

本项目建设在线远程静力水准沉降监测系统，在被监测结构关键位置布设多个静力水准测点，并设置稳定可靠的基准储液单元，通过多点连通液路持续测量各监测点相对于基准点的高程变化。

系统主要监测各测点液位或压力原始值、相对沉降量、累计沉降量、阶段沉降量、相邻测点沉降差、沉降变化速率以及长期沉降趋势。

现场边缘数据采集主机统一采集各静力水准测点数据，完成数据换算、温度与零点补偿、质量判断和本地存储，并通过4G蜂窝网络或以太网将监测数据远程上传SIYB智能监测平台。

最终建立“测点感知—边缘采集—联网传输—平台分析—分级预警—运维闭环”的综合在线沉降监测体系。

需求分析

静力水准沉降监测属于多点相对高程测量，其长期数据质量首先取决于稳定基准。系统需要在变形影响范围之外或相对稳定位置设置基准单元，并保证监测点和基准点安装牢固，避免支架松动或局部安装变化被误判为结构沉降。

其次，多个监测点之间需要建立稳定、连续的液路和气路连接。液路安装质量、管路密封状态、液体状态及现场温度变化都会影响长期监测，因此系统应具备温度补偿、零点管理、异常数据识别和持续运维能力。

第三，沉降监测不仅要显示当前沉降值，还需要计算不同点位之间的沉降差、变化速率和长期趋势，从而识别整体沉降、不均匀沉降及局部异常变化。

对于桥梁、基坑、隧道及偏远结构等无人值守场景，还要求系统具备自动采集、本地存储、4G等远程通信、断网补传和在线报警能力，减少人工高频测量和现场数据整理工作。

总体解决方案

本方案采用S-HYDL静力水准沉降监测系统，由静力水准测点、基准储液单元、连通液路与气路、边缘数据采集主机、供电通信单元、现场安装防护组件以及SIYB智能监测平台组成。

多个静力水准测点安装在桥墩、基础、梁体、建筑物、围护结构、隧道或其他需要监测沉降的位置，各测点通过连通管路与基准储液单元组成统一静力水准系统。

各测点利用连通器液位平衡和液体静压力差原理获取相对高程变化。现场数据采集主机按照统一时间周期轮询各监测点，完成信号解析、标定系数换算、温度补偿、零点补偿、沉降量及变化速率计算。

系统可通过4G蜂窝通信或以太网与远程服务器连接。在通信中断期间，现场主机继续采集并保存监测数据；网络恢复后，按照时间顺序进行数据补传和完整性校验。

SIYB智能监测平台负责项目管理、实时数据展示、沉降趋势分析、多点沉降对比、分级报警、报表生成和设备运维管理，实现沉降数据远程集中监控。

系统架构设计

系统采用感知层、边缘采集层、供电通信层、平台层和应用层五层架构。

感知层由多个静力水准监测点和基准储液单元组成，负责多测点相对高程变化、沉降差和沉降速率的原始感知。

边缘采集层由现场数据采集主机组成，负责统一时钟采集、信号解析、标定换算、温度补偿、零点管理、累计变化计算、变化速率计算、数据质量判断及本地存储。

供电通信层可根据项目现场条件配置市电、太阳能、储能等供电方式，并可采用RS485、以太网、蜂窝网络或北斗等通信链路。

平台层由服务器、数据库和SIYB智能监测平台组成，负责数据存储、趋势分析、报警判断、质量管理和报表生成。

应用层面向建设单位、施工单位、监理单位、运维单位及技术人员，可通过电脑、Web端或其他授权终端远程查看监测数据和报警状态。

监测内容与监测方法

系统首先获取各静力水准测点的液位或压力原始数据，通过标定系数和基准关系换算为各监测点相对于基准点的高程变化。

相对沉降用于反映某一监测点相对于初始基准状态的变化。系统在安装调试完成并达到稳定状态后建立初始值，后续持续计算当前高程与初始高程之间的差值。

多测点沉降差用于比较不同结构位置之间的相对变化。例如桥梁不同墩台、建筑物不同基础点或储罐不同圆周位置之间的沉降差，可用于分析结构是否发生不均匀沉降。

沉降速率用于表示单位时间内沉降变化量，可按照小时、日、周或项目约定周期计算。当累计沉降量尚未达到较高水平，但沉降速率持续增加时，可作为异常发展趋势的重要辅助判断依据。

系统同时记录测点编号、监测时间、温度、基准状态、设备状态和通信状态，使沉降数据能够与现场工况和设备运行情况进行对应。

技术原理与算法模型

静力水准监测基于连通器液位平衡和液体静压力原理。当多个监测点通过液路相互连通并达到稳定状态时，各测点液体状态与安装高程之间存在稳定关系。当某一被监测结构发生竖向位移后，该测点相对于系统基准的液位或压力发生变化，通过测量这一变化即可得到相对沉降。

按照液体静压力关系，压力与液柱高度之间满足P=ρgh，其中P为液体压力，ρ为液体密度，g为重力加速度，h为液柱高度。系统根据各测点压力或液位变化及标定参数换算相对高程变化。

设某测点初始高程换算值为H0，当前监测值为Ht，则该测点相对变化可表示为ΔH=Ht-H0。工程应用中可根据项目统一正负方向定义，将向下变化表示为沉降。

两个监测点之间的不均匀沉降可通过其相对变化量之差进行计算，即ΔHij=ΔHi-ΔHj，用于评价不同结构位置之间的沉降差异。

沉降变化速率可表示为V=(St-St-1)/Δt，其中St为当前累计沉降量，St-1为上一时间点累计沉降量，Δt为时间间隔。

边缘计算单元可根据项目配置完成温度补偿、零点补偿、累计量计算、变化速率计算、异常跳变判断及质量标记。平台同时保存原始值和换算后的工程值，避免只保存最终结果而无法进行后期复核。

系统功能设计

系统具备连续自动采集、相对沉降计算、沉降差计算、沉降速率分析、温度补偿、基准管理、本地存储、断网补传、设备诊断、分级报警和数据报表等功能。

连续采集功能按照设定周期自动获取各监测点数据，并同步记录监测时间、测点编号和设备运行状态。

边缘计算功能在现场完成信号解析、标定系数换算、温度与零点补偿、累计沉降和变化速率计算，提高监测数据处理效率。

质量诊断功能可辅助识别越量程、异常跳变、漂移、断线、供电不足、通信中断和维护状态，使管理人员能够区分真实沉降与设备异常。

本地存储功能在通信异常期间继续保存数据，网络恢复后按照时间顺序补传并进行数据完整性检查。

报警功能支持按照绝对值、累计变化、变化速率、持续时间或组合条件进行分级预警，并记录报警确认、处置和复核过程。

硬件组成与配置方案

系统主要由S-HYDL静力水准监测点、基准储液单元、连通液管、通气管、边缘数据采集主机、通信设备、电源系统、防护机柜、线缆、支架、防雷接地及安装附件组成。

静力水准测点数量根据结构长度、风险部位和沉降监测要求确定。多个测点应按照设计要求沿被监测结构布设，并通过统一液路与基准储液单元连通。

基准单元应安装在稳定可靠、便于维护的位置。对于跨度较大或结构较长的工程，应结合现场条件合理设计管路长度、测点数量和系统分区。

现场采集主机负责多个静力水准测点的数据采集、换算和本地存储，并通过4G、以太网或项目配置的其他通信方式上传远程平台。

偏远无人值守项目可根据现场条件配置太阳能及储能系统；具有稳定市电的桥梁、建筑、基坑和轨道交通项目可采用市电供电并配置必要的后备电源。

核心设备参数

S-HYDL静力水准沉降监测系统可根据项目沉降范围选择0～500毫米、0～1000毫米或0～2000毫米等测量量程，具体配置应结合预计最大沉降量和现场安装条件确定。

综合精度资料标称小于0.05%FS，非线性资料标称0.02%FS，长期稳定性资料标称小于0.05%FS/年。以上属于产品资料标称指标，实际系统表现还受到测点安装、基准稳定性、管路状态、温度环境、采集和算法等因素影响。

监测单元采用RS485输出，供电电压DC 9～36V，可方便接入现场边缘数据采集主机，实现多测点数字化组网。

设备工作温度范围为-40～+80℃，温度补偿范围为-20～+80℃，适用于室内、室外及不同季节条件下的长期沉降监测。

过载能力资料标称100倍，实际允许压力边界应根据最终选型和项目配置确认。

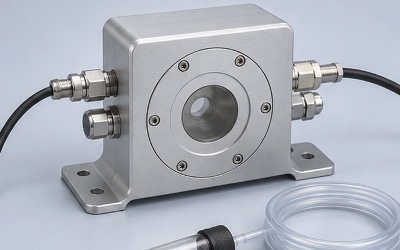

设备主体采用航空铝材料，配置通气四芯电缆，连通气管和液管根据系统方案配置。单测点资料外形尺寸约181.8×96×54毫米。

设备资料标称防护等级IP67，实际项目中管路接头、线缆连接、机柜及整个监测系统的现场防护效果还应结合安装工艺进行确认。

产品量程、精度、接口、供电、防护及附件配置最终以产品配置表、出厂检验记录和合同技术协议为准，资料中的标称、典型或可选参数不代表所有配置同时具备。

软件平台与数据展示

SIYB智能监测平台按照“项目—结构—监测区域—监测点—设备”进行分级管理，可同时管理单个工程多个静力水准测点以及多个不同工程项目。

项目总览可展示各监测点在线状态、供电状态、通信状态、最新沉降数据和报警状态，并可根据结构位置建立测点对应关系。

实时数据页面可显示各测点当前液位或压力原始值、相对沉降、累计沉降、沉降差、沉降速率、温度状态和设备质量状态。

历史趋势支持按照时间区间查询实时值、累计变化、变化速率、日变化和多测点对比，并可形成沉降断面曲线，直观展示不同位置之间的沉降差异。

平台统一保存初始值、零点、温度补偿参数、校准记录、异常标记、人工复核和测点变更信息，形成完整基线与质量管理体系。

平台支持按项目、结构、测点及周期生成监测报表，并关联原始数据、计算结果、设备状态、报警记录和运维记录。

系统支持权限管理、远程参数设置、设备诊断、断网补传以及项目约定的数据接口，便于与用户已有监测平台或业务系统集成。

数据分析与智能应用

系统通过连续沉降数据建立结构长期高程变化时间序列，可分析单点沉降、整体沉降、不均匀沉降及沉降速率发展规律。

对于桥梁墩台，可比较不同墩台之间的沉降差及长期变化，辅助判断不同基础之间是否存在明显差异。

对于基坑和邻近建筑，可将多个测点按照建筑物、道路或围护结构位置进行分组，分析施工不同阶段沉降发展过程。

对于隧道和综合管廊，可沿结构纵向布置连续监测点，通过多测点沉降断面分析不同区段的高程变化及局部异常。

对于大型储罐，可比较罐体基础不同位置之间的相对沉降差，辅助识别基础不均匀变形。

系统可将沉降数据与雨量、温度、荷载、施工阶段和现场事件放在统一时间轴进行对照，从而分析外部工况与沉降变化之间的关系。

通过长期数据统计，可建立各测点正常波动区间。当累计变化、变化速率或多点沉降差明显偏离历史正常范围时，平台可将相关测点列为重点关注对象。

预警机制与决策支撑

系统可按照累计沉降、相对沉降差、沉降变化速率、持续时间和组合条件进行分级预警。

累计沉降报警用于判断单个监测点相对于初始基准是否达到项目控制值；沉降差报警用于判断不同监测点之间是否出现明显不均匀沉降。

变化速率报警用于识别短时间内沉降明显加快的情况。即使累计沉降尚未达到最终控制值，当沉降速率持续增加时，也可提前进入关注或预警状态。

持续趋势预警用于识别缓慢发展的长期变化。当某一测点连续多个监测周期向同一方向发展时，可根据项目规则提前提示现场复核。

报警判断同时考虑设备质量状态。当出现通信中断、传感器异常跳变、零点漂移或其他设备异常时，应优先标记数据质量问题，避免将设备故障直接解释为真实沉降。

具体报警控制值应由建设、设计、监测和管理责任方根据工程风险等级、设计文件、基线数据及现行标准确定，设备系统负责按照确定的规则进行自动计算、报警和记录。

项目实施方案

项目实施前应明确监测对象、风险模式、测点数量、预计沉降范围、监测精度、采集周期、基准位置、报警阈值、通信方式、供电条件和验收要求。

现场勘察应重点调查结构形式、地质条件、参考区域稳定性、施工影响、温度环境、管路敷设条件、防雷条件、供电通信条件及后期维护空间。

根据监测方案完成基准储液单元、各静力水准测点、管路、线缆、采集主机和防护设备安装，并统一完成设备编号和测点位置记录。

液路和气路安装完成后，应检查管路连接、密封和系统状态，确保各测点能够形成稳定连通关系。安装施工过程中应避免管路受到压折、损伤或其他影响长期运行的情况。

系统完成硬件安装后，统一配置测点编号、量程、标定系数、正负方向、数据单位、采集周期、温度补偿、报警阈值和平台测点映射。

设备稳定后建立初始基准，并采用人工水准测量或项目认可的基准测量方式进行必要复核。试运行期间应测试监测数据重复性、合理性、通信、断网补传、报警及平台功能。

经过试运行和数据核验后进入正式运行阶段，持续开展自动监测和周期性人工复核。

运维服务保障

系统建立完整测点和设备档案，包括项目名称、测点编号、安装位置、初始值、标定参数、设备编号、管路配置、通信方式、报警阈值和维护记录。

运行期间应定期检查基准储液单元及各监测点固定状态，确认结构连接可靠，避免测点自身安装松动影响监测结果。

静力水准系统应重点检查连通液管、气管及连接接头状态，发现渗漏、堵塞、松动或异常情况时及时进行维护。

现场采集主机支持本地存储和断网补传。网络中断期间设备继续记录数据，通信恢复后按照时间顺序进行数据补传，保障长期监测数据连续性。

平台持续监测设备供电、通信和数据质量状态，当出现设备离线、低电、数据跳变或其他异常时，可及时提示运维人员进行检查。

当测点、基准、管路、传感器、标定系数或报警阈值发生变更时，应完整记录变更时间和原因，必要时重新建立监测基线，保证历史数据可追溯。

项目优势与方案价值

本方案采用多点连通静力水准监测方式，可以在统一基准体系下连续获得多个结构位置的相对高程变化，比单一测点更适合分析整体沉降和不均匀沉降。

系统采用高精度压力测量及温度、零点补偿技术，能够自动将原始液位或压力数据转换为工程沉降量，并同步计算累计沉降、沉降差和变化速率。

方案并非单独提供静力水准传感器，而是将静力水准测点、基准储液单元、边缘数据采集主机、供电通信和SIYB软件平台统一集成为完整监测系统，客户安装完成后即可进行远程在线监测。

系统支持4G蜂窝网络、以太网等远程通信方式，适合建筑、桥梁、基坑、隧道和水利工程等分散测点长期无人值守监测。

边缘主机具备本地计算、质量判断和断网缓存能力，在网络异常期间仍可持续采集数据，提高长期在线监测的完整性。

平台同时保存原始数据、工程值、基线、质量状态、报警和运维记录，使沉降监测从单纯显示数值升级为可分析、可复核、可追溯的结构变形监测体系。

应用场景

本方案适用于桥梁墩台沉降监测，可沿桥墩、桥台及结构关键位置布设多个连通测点，长期比较不同位置之间的相对高程变化。

适用于建筑基坑及周边环境监测，可连续观察围护结构、道路及邻近建筑物的相对沉降和不均匀沉降。

适用于地铁隧道、铁路隧道和综合管廊，可在受限空间内沿结构纵向布置多点静力水准监测链，实现长期沉降监测。

适用于水库大坝、水利水电结构和堤防工程，可监测基础及结构关键部位长期高程变化。

适用于大型储罐、储油罐、工业设备基础及大型结构基础，可比较不同位置之间的沉降差异。

还可应用于房屋建筑、轨道交通、大型厂房及其他需要连续相对高程变化监测的工程结构。

效益分析

安全效益方面，将缓慢、隐蔽的结构沉降变化转化为连续可比较的数据，使管理人员能够更及时掌握结构长期变形状态。

技术效益方面，统一基准、多测点沉降差和变化速率分析能够比单一测点高程数据提供更完整的结构变形信息。

管理效益方面，通过远程通信和在线平台，可集中管理多个区域、多个结构和多个静力水准测点，减少高频现场人工读取和数据整理工作。

运维效益方面，边缘计算、本地存储、断网补传、设备状态监测和报警功能有助于缩短设备异常发现和维护响应时间。

数据效益方面，系统长期保存基线、原始数据、工程值、质量状态、报警、工况及运维记录，可形成完整的沉降监测证据链，为阶段报告、工程复核和长期结构状态评价提供数据支撑。

标准规范与政策依据

混凝土结构沉降及变形监测项目可根据实际适用范围参考GB/T 51416-2020《混凝土结构监测技术标准》。

建筑与桥梁结构监测可结合GB 50982-2014《建筑与桥梁结构监测技术规范》，对监测体系、测点布置和数据应用进行设计。

工程变形测量与监测基准设计可参考GB 50026-2020《工程测量标准》。

房屋建筑沉降和变形测量项目可结合JGJ 8-2016《建筑变形测量规范》执行。

建筑基坑工程使用静力水准进行周边沉降监测时，可结合GB 50497-2019《建筑基坑工程监测技术标准》确定监测项目和控制要求。

具有外壳防护声明的整机可参考GB/T 4208-2017《外壳防护等级（IP代码）》；采用MODBUS协议进行数据通信时，可参考MODBUS Application Protocol Specification。

以上标准主要作为设计、选型和监测方法参考，不自动构成设备已经取得相应认证或满足标准全部条款的声明。具体项目应根据结构类型、工程风险等级、设计文件、建设单位技术要求以及项目实施时有效标准确定最终执行依据。

成功案例

成功案例内容应以实际已实施并获得客户授权的项目资料为准。典型桥梁墩台沉降监测项目可沿多个桥墩和桥台关键位置布设静力水准监测点，并在稳定区域设置基准储液单元，通过统一连通液路建立多测点沉降监测体系。

现场边缘数据采集主机持续采集各测点数据，计算相对高程变化、累计沉降、不同墩台之间的沉降差和沉降速率，并通过4G或以太网将数据上传SIYB智能监测平台。

平台长期展示各监测点沉降趋势和多点对比曲线。当某一墩台持续下沉、相邻测点沉降差逐渐增大或沉降速率明显提高时，系统按照项目设置的预警规则产生异常提示，辅助管理人员开展现场复核。

典型实施流程包括风险与需求分析、现场勘察及测点设计、设备与管路安装、初始值建立、全链路联调试运行、项目验收和运维移交。以上内容属于基于产品能力编制的典型应用方案，不作为欣仰邦既有客户业绩或量化效果声明。

参考文献

[1] GB/T 51416-2020，《混凝土结构监测技术标准》。

[2] GB 50982-2014，《建筑与桥梁结构监测技术规范》。

[3] GB 50026-2020，《工程测量标准》。

[4] JGJ 8-2016，《建筑变形测量规范》。

[5] GB 50497-2019，《建筑基坑工程监测技术标准》。

[6] GB/T 4208-2017，《外壳防护等级（IP代码）》。

[7] MODBUS Application Protocol Specification。

[8] 静力水准、连通器液位平衡、液体静压力测量及结构沉降监测相关技术资料。

[9] SIYB产品配置表、出厂检验记录、测点表及项目技术协议。
