项目背景与行业痛点
GNSS位移在线监测主要用于边坡、滑坡、露天矿山、大坝、堤防、桥梁、铁路路基及大型结构等对象的长期水平位移、垂向变化和位移速率监测。与传统人工测量相比，GNSS监测能够在固定测点持续获取空间坐标变化，适合监测范围大、测点分散、人工到达困难及需要长期连续观测的工程场景。
传统全站仪、水准仪和人工GNSS测量通常按照固定周期开展，存在现场作业量大、连续性不足、恶劣天气和夜间可能形成监测空窗等问题。对于缓慢发展的边坡变形、坝体位移或大型结构长期变化，仅依靠离散测量数据难以完整反映变形过程。
GNSS长期监测还面临参考基准稳定性、卫星遮挡、多路径效应、天气和环境变化、安装基础变化、通信中断等因素影响。如果系统只输出单一坐标值，而缺少固定解状态、卫星质量、基线、设备状态和原始数据等质量信息，容易将设备异常或环境扰动误判为真实结构位移。
因此，本方案采用多星座多频GNSS定位、边缘位移解算、现场数据存储、4G等远程通信和SIYB智能监测平台，将原始坐标、相对位移、位移速率、质量标记、设备状态、报警和运维记录统一管理，建立长期、连续、可追溯的GNSS位移在线监测体系。
建设目标与监测目标
本项目建设GNSS位移在线监测系统，在被监测结构或地质体关键位置布设GNSS位移监测站，通过稳定参考基准和连续卫星观测，长期监测各测点平面位移、垂向变化和位移速率。
系统主要监测平面坐标、垂向坐标、X/Y方向相对位移、水平合成位移、垂向变化、累计位移、阶段位移、位移速率以及GNSS解算质量。
同时记录固定解状态、卫星数量、精度因子、通信状态、供电状态、设备运行状态和报警状态，使工程人员能够判断位移数据是否真实可靠。
对于有扩展需求的项目，可进一步配置倾角、加速度、雨量、温度、荷载、地下水位等监测参数，在同一平台中进行多参数联合分析。
需求分析
GNSS位移监测首先需要建立稳定、统一的坐标和基准体系。结构或地质体发生的真实位移通常表现为相对于参考基准的坐标变化，因此参考点稳定性、测点基础可靠性和初始坐标质量直接影响长期监测结果。
第二，需要提高复杂现场环境下的数据有效率。山体、建筑物、树木、机械设备和金属结构可能造成卫星遮挡及多路径效应，因此测点选址应尽可能保证天空视野，并结合固定解状态、卫星数量和质量指标判断数据可信度。
第三，需要具备长期无人值守能力。偏远边坡、矿山、水库和铁路沿线通常缺少固定网络和稳定市电，需要配置太阳能、储能和4G等通信方式，并具备本地缓存和断网补传能力。
第四，监测系统不能只保存最终位移值，还需要同步保存原始坐标、初始基线、质量状态、算法结果和设备运行信息，保证异常数据能够复核和追溯。
总体解决方案
本方案采用S-GNSS GNSS位移监测站作为核心设备，系统由GNSS高精度定位与姿态感知单元、边缘数据采集主机、安装与现场防护组件、供电与通信单元以及SIYB智能监测平台组成。
GNSS监测站持续接收GPS、北斗、Galileo、GLONASS等卫星信号，通过载波相位、实时动态定位及边缘滤波获得测点当前坐标，并与初始基准或参考站数据进行比较，计算水平位移、垂向变化和位移速率。
边缘数据采集主机负责采集调度、数据解算、质量判断、本地存储、变化量计算和报警规则处理。通信正常时，数据通过4G、以太网或项目配置的其他链路实时上传；通信异常时，设备继续在本地记录，网络恢复后按照时间顺序补传。
SIYB智能监测平台统一管理项目、监测点、坐标、相对位移、位移速率、质量指标、设备状态和报警信息，形成“GNSS卫星感知—边缘解算—远程通信—云端存储—趋势分析—分级预警—运维闭环”的完整系统。
系统架构设计
系统采用感知层、边缘计算层、通信与供电层、平台层和应用层五层架构。
感知层采用多星座多频GNSS高精度定位单元，持续获取卫星观测数据、坐标和定位解状态，并可根据配置扩展倾角和加速度监测。
边缘计算层负责数据解析、基线管理、坐标换算、相对位移计算、变化速率计算、卡尔曼滤波、滑动平均、突变判断、数据完整性检查和本地存储。
通信与供电层可根据现场配置太阳能、锂电池、市电或其他储能方式，并支持4G、470MHz、LoRa、以太网、北斗短报文等通信方式。
平台层负责数据接收、长期数据库存储、质量管理、趋势分析、报警管理和报表生成。应用层面向项目管理人员、技术人员和运维人员，可通过Web及其他授权终端远程查看项目运行状态。
监测内容与监测方法
平面位移监测通过连续获取测点平面坐标，并与初始坐标或参考基准进行比较，计算东西、南北或项目定义X/Y方向的相对位移。
水平合成位移可根据两个正交方向的位移分量计算，用于反映测点在水平面上的总体移动程度。对于边坡和滑坡项目，还可以根据主滑方向建立工程坐标，使监测结果直接反映顺坡和横坡方向位移。
垂向变化通过监测点高程坐标与初始高程进行比较获得，可用于分析沉降或隆起趋势。对于垂向精度要求较高的项目，可根据项目设计要求与静力水准、水准测量等手段进行联合监测和定期复核。
位移速率通过相邻时间段的位移变化计算，可表示为V=(St-St-1)/Δt。当累计位移尚未达到较高水平，但位移速率持续增加时，可作为变形加速的重要辅助判断依据。
系统同时监测GNSS固定解状态、卫星数量、精度因子和其他质量信息。当卫星遮挡、多路径或通信异常导致数据质量下降时，对当前监测数据进行质量标记，避免低质量坐标直接参与风险判断。
技术原理与算法模型
GNSS位移监测通过多星座卫星导航系统持续获取监测点的空间坐标。与普通米级单点定位不同，结构和地质体位移监测通常采用差分、基准站或实时动态定位方式，通过载波相位观测提高相对位置变化测量能力。
系统建立初始监测坐标P0=(X0,Y0,Z0)，当前坐标为Pt=(Xt,Yt,Zt)，则三个方向的相对变化可表示为ΔX=Xt-X0、ΔY=Yt-Y0、ΔZ=Zt-Z0。
水平合成位移可表示为Dh=√(ΔX²+ΔY²)，用于评价监测点总体平面位移。对于工程坐标系，可进一步将坐标旋转至主变形方向，使位移结果与滑坡主滑方向、坝轴方向、桥梁纵横向或结构控制方向一致。
位移速率可表示为V=ΔS/Δt，通过一定时间窗口计算小时、日、周或其他周期变化速率，用于识别缓慢变形、持续发展和加速变化。
边缘算法可根据项目配置采用卡尔曼滤波、滑动平均、置信区间、突变检测和完整性判断，对卫星定位数据进行质量处理。滤波用于降低随机波动，但应同时保留原始坐标和质量信息，避免过度平滑掩盖真实快速变化。
GNSS结构位移监测还应建立基准版本管理。当参考站、天线、安装基础、坐标系或初始值发生变化时，应保存变更记录并建立新的数据基线，保证不同阶段监测结果可以追溯。
系统功能设计
系统具备连续自动采集、坐标解算、相对位移计算、位移速率计算、数据质量判断、本地存储、断网补传、设备诊断、趋势分析、分级报警和报表管理等功能。
连续采集功能按照设定周期自动获取监测点坐标、位移和设备运行状态，并在异常情况下根据项目配置提高数据上报频率。
边缘计算功能在现场完成数据解析、坐标换算、初始基准比较、累计变化、变化速率和质量判断，减少全部原始数据依赖远程服务器处理造成的通信压力。
本地存储功能在网络异常期间继续保存监测数据，网络恢复后按照时间顺序补传，并对数据完整性进行检查。
设备诊断功能能够辅助识别数据跳变、漂移、定位质量下降、通信中断、供电不足和设备维护状态，并将设备异常与真实工程变形进行区分。
硬件组成与配置方案

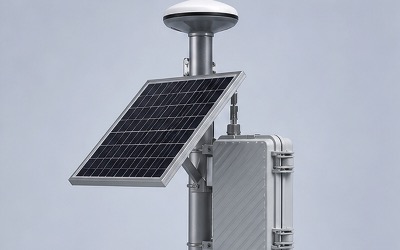

系统主要由S-GNSS GNSS位移监测站、GNSS天线及接收单元、边缘数据采集与解算单元、现场防护箱、太阳能供电组件、锂电池、通信模块、防雷接地组件、安装立杆和基础附件组成。
监测站应安装在能够真实反映被监测对象位移的位置，GNSS天线与结构或地质体之间应建立可靠刚性连接，避免支架自身晃动、松动或基础变化造成虚假位移。
结构位移监测通常需要建立稳定参考基准，可根据项目规模配置参考站或接入可靠差分数据源。参考点应布设于变形影响范围以外的稳定区域，并建立独立的稳定性复核机制。
偏远无人值守场景可采用太阳能加锂电池供电，通过4G移动网络上传数据；存在固定供电和网络条件的项目，也可采用市电及以太网方式。
根据现场通信条件，还可选择470MHz、LoRa或北斗短报文等链路。具体供电、通信和附件组合根据测点环境和项目技术要求确定。
核心设备参数
S-GNSS GNSS位移监测站采用多星座、多频GNSS定位技术，典型卫星信号配置包括GPS L1C/A、L2C，Galileo E1、E5b，北斗B1I、B2I以及GLONASS L1OF、L2OF，具体板卡和频点以最终产品配置为准。
RTK定位精度资料标称水平±25毫米、垂直±25毫米。该指标属于设备资料标称值，不等同于整套位移监测系统最终测量不确定度，实际性能还会受到基线距离、卫星条件、天空遮挡、多路径效应、参考站稳定性、通信条件及解算方式等因素影响。
单点定位精度资料标称小于1.5米，因此结构或地质体高精度位移监测通常采用差分或基准站方案，而不是直接采用普通单点定位结果进行毫米级变形判断。
数据更新率资料标称1Hz，支持NMEA 0183及项目约定的数据格式。首次定位时间冷启动、温启动和热启动资料标称均小于30秒，具体适用于相应电台配置。
通信方式可根据项目配置4G、470MHz、LoRa、以太网和北斗短报文等方式。偏远区域通常采用4G无线通信，固定网络条件良好的项目可采用以太网。
设备可采用太阳能加锂电池供电，整机资料标称功耗小于2.5W，最终功耗根据通信方式、采集周期和附件配置确定。
边缘算法可根据项目配置置信区间、卡尔曼滤波、滑动平均、突变判断和完整性判断等功能。
整机防护资料标称IP67，具体防护性能以最终整机结构、产品配置及有效检验文件为准。
所有量程、精度、接口、通信、功耗、防护及附件参数均应以最终产品配置表、出厂检验记录和合同技术协议为准，资料中的典型或可选参数不表示所有配置同时具备。
软件平台与数据展示
SIYB智能监测平台按照“项目—区域—结构—监测点—设备”进行分级管理，可通过地图、项目树和结构层级查看各GNSS测点位置、在线状态、供电、通信、最新数据和报警情况。
实时数据页面可显示当前平面坐标、垂向坐标、X/Y方向位移、水平合成位移、垂向变化、位移速率、固定解状态、卫星数量、精度因子和设备运行状态。
趋势分析支持实时值、累计变化、变化速率、日变化和多测点对比，可按照时间区间查询不同测点之间的变形差异和长期发展趋势。
平台统一保存初始基线、零点、坐标系、质量标记、设备状态、人工复核及测点变更信息，避免监测结果与基准和设备运行状态脱节。
平台支持分级预警和闭环管理，可记录报警时间、报警等级、确认、处置和复核过程，并将监测结果、报警和运维信息按照统一时间轴保存。
系统可按项目、结构、监测点和周期生成数据报表，并根据项目约定提供标准协议或数据接口，便于接入已有监测平台和业务系统。
数据分析与智能应用
系统通过长期GNSS坐标数据建立监测对象完整位移时间序列，可分析日变化、阶段变化、长期趋势及异常突变，并区分随机定位波动和持续性工程变形。
对于边坡和滑坡，可将GNSS位移方向与坡体主滑方向进行比较，分析各测点是否沿相同方向持续移动，并通过多个测点之间的差异判断局部变形和整体变形。
对于坝体、堤防、桥梁和大型结构，可按照结构纵向、横向和垂向坐标进行分解，比较不同位置之间的相对变化和变形协调性。
系统可采用卡尔曼滤波、滑动平均和质量筛选降低短周期噪声影响，并保留固定解状态、卫星数量和精度因子等质量证据，使异常趋势能够进行人工复核。
当接入雨量、温度、荷载、施工事件等数据后，可将GNSS位移变化与外部环境和工况放在统一时间轴进行对照。例如分析强降雨发生前后边坡位移速率变化，或比较温度变化与桥梁、坝体周期性位移之间的关系。
对于长期稳定运行项目，可建立正常变化基线。当当前位移、变化速率或质量状态明显偏离历史正常范围时，平台自动标记为重点关注数据。
预警机制与决策支撑
GNSS位移监测可采用绝对位移、累计变化量、位移速率、持续时间和组合条件进行分级预警。
累计位移报警用于判断监测点相对于初始基准是否达到工程控制值；位移速率报警用于识别短时间内变形明显加速的情况；持续趋势报警用于识别尚未超过最终控制值但长期向同一方向发展的监测点。
系统可设置正常、关注、预警和报警等不同状态，并根据项目要求实现平台提示、远程信息通知或其他联动方式。
预警判断应同时考虑数据质量。当GNSS无法获得可靠固定解、卫星数量明显减少或精度指标异常时，应优先标记为数据质量异常，而不是直接将坐标跳变解释为结构真实位移。
具体预警阈值应由建设、设计、监测和管理责任方结合风险等级、设计文件、初始基线、历史数据和现行标准确定，设备厂家提供系统配置和技术实现，不以设备自身标称精度直接代替工程预警值。
项目实施方案
项目实施前应明确监测对象、风险模式、测量方向、监测精度要求、采集周期、基准体系、报警阈值、通信方式、供电方式和验收方法。
现场勘察重点调查监测对象结构或地质条件、参考点稳定性、天空遮挡、多路径环境、施工干扰、雷电风险、供电条件、移动通信信号及后期维护通道。
测点设计完成后进行基础施工、立杆或支架安装、GNSS天线固定、设备箱安装、电源和通信配置，同时完成防雷、接地和线缆防护。
系统安装后统一设置设备编号、坐标方向、坐标系、采集周期、数据单位、报警规则和平台测点映射，并建立初始坐标和监测基线。
初始值建立后，应通过人工测量、已知控制点或其他基准仪器进行必要复核，并测试GNSS定位质量、4G通信、本地存储、断网补传、告警和平台数据完整性。
经过试运行确认数据完整率、定位稳定性、变化合理性、设备状态和报警逻辑满足项目要求后，再进入正式长期运行阶段。
运维服务保障
系统建立完整监测档案，包括测点编号、坐标系、参考点、初始值、设备编号、安装位置、供电方式、通信配置、算法版本、报警阈值和维护记录。
运行期间应定期检查GNSS天线及安装基础是否松动、倾斜或受到外力影响，并检查周围是否新增建筑物、机械、树木或其他可能造成卫星遮挡和多路径效应的环境变化。
太阳能供电项目应定期检查太阳能板清洁状态、安装方向、蓄电池状态和充放电情况；通信设备应检查4G信号、天线及网络在线状态。
系统支持本地存储和断网补传。网络异常期间设备继续采集和缓存数据，通信恢复后按照时间顺序补传并检查数据完整性。
参考站、测点基础、GNSS天线、设备或坐标基准发生调整后，应完整记录变更时间和原因，并根据实际情况重新建立监测基线，避免不同基准阶段数据直接混合比较。
重大降雨、地震、施工加载、设备维修或其他重要工况后，应根据项目运维制度对测点基础、参考点和监测数据进行专项复核。
项目优势与方案价值
本方案采用完整GNSS位移监测站形式交付，将高精度卫星定位、边缘数据解算、供电、通信、本地存储、报警和SIYB软件平台集成为统一系统，客户无需分别采购和开发数据采集及软件模块。
多星座多频GNSS能够提高可用卫星数量和现场适应能力，适用于边坡、矿山、水库、桥梁和铁路等大范围、分散式位移监测场景。
系统不仅保存最终位移结果，还同步保存原始坐标、初始基线、固定解状态、卫星数量、质量指标、设备运行状态和运维记录，提高长期监测数据的可信性和可追溯性。
边缘计算能够在现场完成累计位移、变化速率和质量判断，并在网络异常时继续保存数据，适合偏远和无人值守监测场景。
系统支持4G、以太网及多种可选通信方式，并可采用太阳能加锂电池供电，降低偏远地区固定网络和市电建设要求。
通过SIYB智能监测平台，可将多个区域、多个结构和多个GNSS监测点统一管理，实现从单点坐标测量向大范围变形综合在线监测升级。
应用场景
本方案适用于山体滑坡、地质灾害隐患点、公路边坡、铁路边坡、露天矿山边坡、排土场、尾矿设施周边及其他大范围地质体表面位移监测。
可用于水库大坝、堤防、水电工程、高边坡及库岸长期水平位移和垂向变化监测。
可用于桥梁、大型建筑结构、塔架及其他重要结构关键位置长期平面和垂向位移观测。
可用于铁路路基、公路路基、施工影响区以及偏远无人值守点位的长期变形趋势监测。
根据项目需要，还可与雨量、倾角、裂缝、深部位移、地下水位、振动和视频设备组合，形成综合在线监测系统。
效益分析
安全效益方面，连续GNSS位移监测能够将缓慢、隐蔽或突然发展的结构和地质体变化转化为连续可比较的数据，提高风险状态的可见性。
管理效益方面，多个偏远监测点可通过4G和物联网平台集中管理，减少频繁人工往返现场读取坐标和整理数据的工作量。
技术效益方面，系统同时保存基线、原始坐标、工程位移、质量状态和设备信息，使异常数据能够复核，有利于提高长期变形分析的可靠性。
运维效益方面，本地存储、断网补传、远程设备状态和告警管理有助于缩短设备异常发现和处理链路，提高无人值守系统运行效率。
数据效益方面，长期保存的基准、坐标、位移、速率、报警、工况和运维记录能够形成完整监测证据链，可用于阶段报告、风险分析、工程复核及后续治理效果评价。
标准规范与政策依据
GNSS测量及高精度定位方法可参考GB/T 18314-2024《全球导航卫星系统（GNSS）测量规范》。
工程变形测量与参考基准设计可结合GB 50026-2020《工程测量标准》执行。
露天煤矿边坡项目可根据实际适用范围参考GB/T 37697-2019《露天煤矿边坡变形监测技术规范》。
混凝土结构监测项目可结合GB/T 51416-2020《混凝土结构监测技术标准》；建筑与桥梁结构监测可结合GB 50982-2014《建筑与桥梁结构监测技术规范》；房屋建筑变形测量可结合JGJ 8-2016《建筑变形测量规范》。
具有外壳防护要求的整机可参考GB/T 4208-2017《外壳防护等级（IP代码）》。
以上标准主要作为系统设计、监测方法和产品选型参考，不自动构成设备已经取得相关认证或满足标准全部条款的声明。具体项目应结合行业、风险等级、设计文件、项目所在地管理要求以及实施时有效标准确定最终技术依据。
成功案例
成功案例内容应以实际已实施并取得客户授权的项目资料为准。典型GNSS位移在线监测应用可在露天矿山、边坡或地质灾害隐患点布设多个GNSS位移监测站，并在稳定区域建立参考基准体系。
各监测点连续获取平面坐标、垂向坐标、相对位移和位移速率，通过现场边缘单元完成质量判断和数据缓存，再利用4G等通信方式上传SIYB智能监测平台。
平台将不同测点位移曲线进行统一展示，并保存固定解状态、质量指标、设备运行状态和报警处置记录。当某一监测点持续向同一方向移动或位移速率明显增大时，系统按照预设规则产生关注或报警信息，为现场复核和风险研判提供数据依据。
典型实施流程包括风险与需求分析、现场勘察与测点设计、设备安装与初始值建立、全链路联调试运行、项目验收及运维移交。以上内容属于基于产品能力编制的典型应用方案，不作为既有客户项目业绩或量化效果声明。
参考文献
[1] GB/T 18314-2024，《全球导航卫星系统（GNSS）测量规范》。
[2] GB/T 37697-2019，《露天煤矿边坡变形监测技术规范》。
[3] GB/T 51416-2020，《混凝土结构监测技术标准》。
[4] GB 50982-2014，《建筑与桥梁结构监测技术规范》。
[5] GB 50026-2020，《工程测量标准》。
[6] JGJ 8-2016，《建筑变形测量规范》。
[7] GB/T 4208-2017，《外壳防护等级（IP代码）》。
[8] MODBUS Application Protocol Specification。
[9] GNSS载波相位测量、实时动态定位、差分定位及结构位移监测相关技术资料。
[10] SIYB产品配置表、出厂检验记录、测点表及项目技术协议。
