项目背景与行业痛点

工业设备、工程机械、精密平台、轨道结构、支架、机架及大型设备在安装调试和长期运行过程中，经常需要测量水平状态、倾斜角度和姿态变化。传统水平尺、机械水平仪或人工读取式倾角仪虽然操作简单，但主要依赖现场人员观察，难以实现连续数据记录、远程查看和长期趋势分析。

部分数字倾角仪虽然能够在本地直接显示倾角数据，但如果没有联网采集和数据平台，测量结果仍然主要停留在现场读数层面。当设备分散安装、需要长期观察或需要多部门共享数据时，人工定期记录容易出现数据缺失、时间不统一和历史资料难追溯等问题。

对于设备安装找平、结构姿态监测和运行状态管理，还需要兼顾现场直接读取与后台自动监测。一方面，工作人员希望在设备旁直接查看当前角度并进行清零、保持等操作；另一方面，管理人员又希望能够通过网络远程查看实时数据和历史趋势。

因此，本方案将一体式双轴数显倾角仪、防水智能主机、4G或以太网通信以及在线监测平台进行系统集成，实现“现场数显+自动采集+远程联网+平台分析”的一体化倾角监测。

建设目标与监测目标

本项目建设一体式倾角数显在线监测系统，对设备、结构或平台X轴和Y轴方向倾斜状态进行实时测量，并同时满足现场人员直接读取和远程管理人员在线查看的使用需求。

系统主要监测X轴倾角、Y轴倾角、相对倾角变化、绝对倾角、姿态变化速率和长期变化趋势。根据项目需要可设置初始基准、安装基准或运行基准，对设备相对于正常状态的变化进行持续分析。

倾角仪本地高清液晶屏实时显示测量数据，现场可进行相对零点清零、绝对零点切换和数据保持；同时通过配套接口接入防水智能主机，由主机将数据通过4G或以太网上传欣仰邦在线监测平台，实现7×24小时自动化监测。

需求分析

一体式数显倾角监测既要求现场使用方便，也要求满足在线监测的数据连续性。传感器需要同时具备双轴测量、较高精度、较高分辨率、快速响应和清晰显示能力，并能够与上位机或数据采集系统连接。

本方案倾角仪采用双通道地球倾斜引力测量单元，配合12bit数据转换芯片，通过工业级CPU实时解算测量数据，并将结果直接传输至本地数显屏，实现测量、计算和显示一体化。

产品全范围测量精度可达0.01°，分辨率可达0.001°，支持双轴±90°测量，适用于机械设备找平、安装姿态检测和长期微小角度变化监测。

对于长期无人值守项目，还需要解决现场通信、数据存储和远程管理问题。因此系统增加防水智能主机，负责传感器数据自动采集、本地存储、4G或以太网联网和平台数据上传，使单一数显仪表升级为完整在线监测终端。

总体解决方案

本方案由一体式双轴数显倾角仪、防水智能主机、4G或以太网通信网络、云服务器和欣仰邦在线监测平台组成。

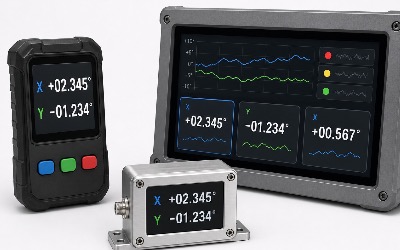

一体式倾角仪安装在被测设备、平台或结构表面，通过内部双通道倾角测量单元实时获取X轴和Y轴角度，并在高清液晶屏上直接显示当前测量结果，方便现场人员快速读取和调整设备姿态。

倾角仪通过实际产品配置的通信接口或配套接口单元与防水智能主机连接。智能主机按照设定周期自动读取倾角数据，同时完成数据时间记录、本地存储和设备状态管理。

主机通过4G移动通信网络或现场以太网将数据上传远程服务器，欣仰邦在线监测平台负责实时展示、历史查询、趋势分析、数据导出及异常报警，形成“现场测量—本地数显—智能采集—联网传输—平台监测”的完整系统。

系统架构设计

系统采用感知与显示层、数据采集层、通信层、平台层和应用层五层架构。

感知与显示层由一体式双轴数显倾角仪组成，负责X轴、Y轴角度测量、数据解算及现场液晶显示，并提供清零、绝对零点、相对零点和数据保持等现场操作功能。

数据采集层采用防水智能主机，负责倾角数据采集、数据存储、设备管理和其他监测设备扩展接入。

通信层采用4G无线通信或以太网。在无固定网络、设备分散或后期改造项目中可优先采用4G通信；具备固定网络条件时可采用以太网接入。

平台层负责监测数据接收、数据库存储、趋势计算、设备状态判断和报警管理。应用层支持PC端、Web浏览器及移动终端访问，实现现场和远程协同管理。

监测内容与监测方法

系统实时测量设备X轴倾角和Y轴倾角，分别反映两个相互垂直方向的姿态变化。安装时应根据设备结构统一确定X轴和Y轴工程方向，并保存安装方向记录。

对于设备找平和安装调试，可直接使用本地液晶屏读取当前双轴角度，通过调整设备支脚、底座或安装结构，使X轴和Y轴达到目标状态。

相对零点模式适合监测设备相对于当前基准状态发生的变化。设备调整完成后执行清零操作，将当前位置设置为相对零点，此后显示和平台数据可反映相对于该基准的变化量。

绝对零点模式用于查看倾角仪自身绝对倾斜状态，可在相对测量和绝对测量之间切换。数据保持功能可冻结当前显示结果，方便现场记录和检查。

在线运行时，防水智能主机按照设定采集周期自动读取倾角数据，并发送至平台形成连续时间序列，用于小时、日、周、月及长期趋势分析。

技术原理与算法模型

倾角仪核心采用双通道地球倾斜引力测量单元，通过检测重力加速度在两个正交测量方向上的分量，计算传感器相对于重力方向的倾斜角度。

测量信号通过12bit数据转换芯片进行数字转换，再由工业级CPU实时完成数据解算、滤波和显示输出。测量结果直接传输至高清液晶屏，减少外部设备处理造成的延时，提高现场读数响应速度。

系统采用融合滤波算法，对原始MEMS测量数据中的瞬时噪声和振动扰动进行处理，在保证响应速度的同时提高数据显示稳定性。

设备安装完成后，可建立初始倾角θ0。运行过程中当前倾角为θt，则相对倾角变化可表示为Δθ=θt-θ0。X轴和Y轴分别计算相对变化，可用于判断设备是否发生单方向或复合方向倾斜。

系统还可计算倾角变化速率Vθ=(θt-θt-1)/Δt，用于识别设备突然移动、支架松动、碰撞或其他快速姿态变化。

对于需要计算综合姿态变化的应用，可根据X轴和Y轴相对变化计算双轴合成变化量，用于快速评价设备总体倾斜趋势。

系统功能设计

系统具备双轴倾角测量、高清数显、相对零点清零、绝对零点切换、数据保持、自动采集、远程联网、历史查询、趋势分析、设备管理、报警管理和数据导出等功能。

现场数显功能允许工作人员不依赖电脑或手机即可直接查看当前X轴和Y轴倾角，特别适合设备安装、调平、巡检和维护操作。

在线监测功能由防水智能主机自动采集倾角数据，并通过4G或以太网持续上传平台，实现长期无人值守监测。

平台支持初始基准管理，可记录设备安装完成时的初始姿态，并持续计算相对变化。对于重新安装、重新找平或维修后的设备，可重新建立监测基准并保存基准变更时间。

报警功能可根据项目要求设置X轴倾角、Y轴倾角、相对变化量、变化速率和设备离线等报警条件。

硬件组成与配置方案

系统主要由一体式双轴数显倾角仪、防水智能主机、4G通信模块及天线、物联网SIM卡、工业电源、通信线缆、安装附件和欣仰邦在线监测平台组成。

一体式数显倾角仪可根据现场使用方式采用磁吸式快速安装或其他固定安装方式。仪器下方和侧面配置高强度磁铁，可方便吸附在钢制设备、机架和结构表面进行临时检测或安装调试。

对于7×24小时长期在线监测项目，不建议仅依靠磁吸方式作为永久安装手段。在设备存在振动、冲击或人员接触风险时，应根据现场结构增加机械固定、防松和防坠措施，保证传感器长期安装方向不发生变化。

防水智能主机负责倾角仪数据采集、本地存储和联网通信，并可根据项目需要扩展其他RS485或4～20mA型监测传感器，实现倾角与温度、振动、位移等参数统一采集。

现场可根据供电条件采用市电转换、电气柜直流电源、UPS或其他稳定供电方式。无固定网络现场采用4G通信，有固定网络现场可采用以太网。

核心设备参数

核心倾角设备采用双通道地球倾斜引力测量单元，配合12bit数据转换芯片和工业级CPU进行实时数据解算，并将结果直接显示于高清液晶屏。

产品采用双轴测量方式，测量范围为±90°，全范围测量精度可达0.01°，分辨率可达0.001°，能够兼顾较大角度范围和较高分辨率测量需求。

倾角仪具有相对零点清零和绝对零点切换功能，并具备数据保持功能，可满足设备找平、安装调整、现场检测和姿态比较等不同使用方式。

设备支持与上位机连接，可将本地测量结果用于外部数据采集和显示。具体上位机接口、电气参数、通信协议、供电电压和输出方式应以最终产品型号技术规格书为准，本方案不对产品资料未提供的接口参数进行虚构。

倾角仪下方和侧面设置高强度磁铁，便于吸附于钢铁结构表面；外壳采用高强度铝合金，兼顾结构强度和日常使用便利性。产品采用高清液晶显示，具有待机时间长、体积小和便携等特点。

联网部分由防水智能主机完成。主机采用DC12～24V供电，提供10路模拟量采集通道，默认支持4～20mA输入，并提供两路RS485通信接口，可用于倾角仪及其他传感器的系统集成。

防水智能主机支持RS485、以太网及4G等通信方式，可根据系统配置使用MQTT等方式连接远程平台，并具备本地8Mbit Flash数据存储能力。主机采用防水工程塑料外壳，防护等级IP65，适用于工业现场监测系统集成。

软件平台与数据展示

欣仰邦在线监测平台按照“项目—区域—设备—监测点”进行分级管理，可以同时管理单台设备多个倾角点位，也可以统一管理多个项目和多台设备。

平台实时显示X轴倾角、Y轴倾角、相对变化量、设备在线状态和最新数据时间。根据项目要求，还可显示当前状态、最大值、最小值和变化速率等统计信息。

历史数据支持按照时间范围查询，可形成小时、日、周、月及长期趋势曲线，用于分析设备姿态是否长期稳定以及何时开始发生变化。

平台支持用户名和密码登录，实现不同用户的数据访问管理；监测数据可进行可视化查询、保存和Excel文件导出，并支持多种曲线形式进行历史分析。

系统可以设置监测参数上下限，当倾角达到设定条件时自动显示报警信息，便于管理人员及时发现异常设备或异常监测点。

数据分析与智能应用

系统通过连续保存双轴倾角数据，可建立设备完整姿态变化时间序列，分析设备从安装、调试、投入运行到长期使用过程中的稳定性变化。

对于需要保持水平状态的设备，可分别统计X轴和Y轴长期偏移量。当某一方向持续偏离初始基准时，可判断设备可能存在底座变化、支架松动、基础变形或安装状态改变。

对于设备调平作业，可将目标值设置为0°或指定倾角，实时比较实际数据与目标姿态之间的差值，为现场机械调整提供数字化依据。

系统可以统计当前值、最大值、最小值、平均值、累计变化量和变化速率。通过长期趋势判断设备属于正常波动、缓慢变化还是快速异常状态。

对于多点监测项目，可在同一平台比较不同设备或不同安装位置之间的倾角变化，判断异常是局部结构变化还是整体平台姿态变化。

预警机制与决策支撑

系统可采用绝对倾角、相对倾角变化、变化速率、持续趋势和设备通信状态等条件进行综合预警。

绝对倾角报警用于设备具有明确允许姿态范围的场景，当X轴或Y轴超过设定角度时自动报警。相对变化报警用于设备长期稳定性监测，当当前姿态相对于初始基准变化超过允许范围时产生异常提示。

变化速率报警用于识别设备突然倾斜、移动或碰撞。当短时间内角度变化速度明显超过正常水平时，即使尚未达到最终倾角报警值，也可以提前提示检查。

趋势预警用于识别缓慢发展的姿态变化。当设备连续数小时、数天或更长时间向同一方向变化时，可在绝对值达到最终控制限值之前产生关注信息。

具体预警阈值应根据被监测设备结构、运行要求、安全要求和项目技术文件确定，不应简单使用传感器0.01°测量精度作为工程报警值。

项目实施方案

项目实施前应明确被监测设备类型、监测目标、允许倾斜范围、安装位置、X/Y方向、供电条件和现场网络环境，并根据实际使用需求确定采用临时磁吸检测还是长期固定在线监测。

现场安装时应选择能够真实反映设备整体姿态的刚性位置，清理安装表面，确保倾角仪与被测结构稳定接触，并统一定义X轴和Y轴工程方向。

对于临时设备找平，可直接利用磁吸结构固定并通过本地数显进行调整。对于长期在线监测，应增加可靠机械固定和防松措施，避免振动或人为触碰造成仪器位置变化。

倾角仪安装完成后与防水智能主机进行通信连接，完成设备采集、4G或以太网联网以及监测平台配置。

设备达到正常稳定状态后建立初始监测基准，记录绝对倾角、相对零点、安装位置和时间。试运行期间应检查本地显示与平台数据的一致性，并根据现场正常波动范围设置合理报警值。

运维服务保障

系统建立监测设备完整档案，包括设备编号、安装位置、X/Y方向、初始倾角、相对零点设置时间、通信地址、安装日期和维护记录。

现场应定期检查倾角仪固定状态，特别是长期运行设备，应确认磁吸面、机械固定装置和安装基准没有发生松动或位移。

防水智能主机持续负责数据采集和联网通信，并具备本地数据存储能力。当4G或固定网络短时中断时，可根据系统实际配置保存现场数据，通信恢复后继续进行平台数据传输。

平台持续监测设备在线状态。当长时间未接收到数据时，可根据故障信息检查倾角仪、主机供电、通信线路、4G信号和网络状态。

如倾角仪被重新安装、移动或设备完成重新找平，应保存维护记录并重新建立基准，避免新旧安装状态下的数据直接连续计算。

项目优势与方案价值

本方案将现场数显与在线监测结合，一台设备既可以作为现场数字倾角仪使用，又可以接入联网系统进行长期自动监测，兼顾安装人员和远程管理人员的不同使用需求。

双轴±90°测量范围能够同时获取两个方向姿态，全范围测量精度0.01°、分辨率0.001°，可满足工业设备找平、安装调试和长期倾角变化监测。

产品支持相对零点、绝对零点和数据保持功能，使设备既适合测量绝对姿态，也适合关注相对于初始安装状态的变化。

下方和侧面高强度磁吸设计便于钢制设备现场快速安装和测量，高强度铝合金外壳及高清液晶显示提升现场使用便利性。

方案并非单独提供数显倾角仪，而是将倾角感知、防水智能主机、4G或以太网通信和欣仰邦在线监测平台统一集成，客户安装后即可通过网络查看实时和历史数据。

智能主机还具备RS485及多路模拟量扩展能力，后续可以继续增加温度、振动、位移及其他设备状态参数，无需重新建设独立通信系统。

应用场景

本方案适用于工业设备安装找平、大型机械设备姿态监测、机床安装调平、设备底座倾斜监测、工程机械姿态监测、轨道及钢结构姿态测量、支架倾斜监测、平台水平监测、设备运输安装检测及长期运行稳定性监测。

还可用于桥梁附属设备、建筑结构、塔架、通信设备、天线平台、光学平台、试验台、生产线设备及其他需要现场数显和远程倾角监测相结合的应用场景。

效益分析

技术效益方面，通过双轴高分辨率倾角测量和连续数据记录，可将传统人工水平判断升级为数字化姿态测量，并形成完整历史变化数据。

施工和安装效益方面，高清数显及磁吸结构方便工作人员直接进行设备找平和安装调整，减少反复使用其他水平检测工具的工作量。

运维效益方面，通过4G或以太网在线监测，可以在设备投入运行后继续观察其长期倾角变化，实现安装检测与运行监测的数据连续。

管理效益方面，多个现场设备可以集中接入欣仰邦监测平台，管理人员通过电脑或移动终端即可查看实时状态、历史曲线和报警信息。

数据效益方面，系统自动保存倾角变化、时间和设备状态，可用于安装验收、运行记录、设备维护、异常分析及相关技术报告。

标准规范与政策依据

本方案在工程测量和设备姿态测量应用中，可结合GB 50026《工程测量标准》以及具体行业和项目设计文件确定测量方法、精度要求和数据应用方式。

用于建筑与桥梁等结构监测时，可根据具体工程类别结合建筑与桥梁结构监测相关国家标准、设计文件和专项监测方案确定监测点布设和预警控制要求。

在线采集设备外壳防护设计可参考GB/T 4208-2017《外壳防护等级（IP代码）》；工业现场电磁兼容设计可结合GB/T 17626系列《电磁兼容 试验和测量技术》相关要求。

具体项目应根据设备类型、监测目的、工作环境、建设单位技术条件和项目实施时有效的国家标准、行业标准及企业规范确定最终执行依据。

成功案例

成功案例内容应以实际已实施并允许公开的项目资料为准。典型一体式倾角数显在线监测项目可在大型机械设备或钢结构平台关键位置安装双轴数显倾角仪，现场安装人员首先利用液晶显示和相对零点功能完成设备找平，并建立稳定状态下的初始姿态基准。

设备投入运行后，倾角仪继续作为在线监测传感器使用，通过防水智能主机自动采集双轴倾角数据，并利用4G或以太网持续上传欣仰邦监测平台。

平台长期记录设备X轴和Y轴变化趋势。当某一方向出现持续性偏移或短时间异常变化时，系统产生异常提示，设备管理人员可根据历史曲线判断变化开始时间，并安排现场检查安装底座、固定螺栓和设备结构。

这种方式可以将设备安装阶段的“现场找平”与运行阶段的“长期在线监测”统一到同一套设备和数据体系中，减少重复布置测量设备。

参考文献

[1] GB 50026，《工程测量标准》。

[2] GB/T 4208-2017，《外壳防护等级（IP代码）》。

[3] GB/T 17626系列，《电磁兼容 试验和测量技术》。

[4] MEMS双轴倾角测量、重力姿态测量及数字滤波相关技术资料。

[5] 工业设备安装、调平及长期姿态监测相关技术资料。

[6] RS485、4G、以太网及MQTT物联网远程通信相关技术资料。
