项目背景与行业痛点

全姿态三维电子罗盘主要用于设备航向、俯仰和横滚姿态的实时测量，可应用于无人设备、移动平台、定向导航、天线稳定、工程机械、勘探设备及自动控制系统。相比普通二维电子罗盘，全姿态三维电子罗盘能够在设备发生大角度俯仰和横滚时继续进行航向解算，更适合非水平安装、姿态变化频繁及复杂运动环境。

传统磁罗盘或普通电子罗盘通常要求设备接近水平状态。当设备发生明显俯仰或横滚时，三轴磁场在传感器坐标系中的投影发生变化，如果缺少有效姿态补偿，航向数据容易产生较大误差，限制其在无人平台、机械设备和动态姿态系统中的应用。

实际工程现场还普遍存在钢铁结构、电机、大电流线缆、磁性材料及其他电气设备产生的硬磁和软磁干扰。仅依靠原始磁场数据难以长期保持准确航向，需要通过三轴磁力计、三轴加速度计、磁场校准算法和姿态补偿算法综合处理。

对于分散设备和无人值守场景，仅提供本地电子罗盘数据无法满足远程管理需求。因此，本方案在全姿态三维电子罗盘基础上集成防水智能主机、4G或以太网通信和欣仰邦在线监测平台，实现航向与姿态数据自动采集、联网传输、长期存储、趋势分析和异常预警。

建设目标与监测目标

本项目建设全姿态三维电子罗盘姿态在线监测系统，对设备磁航向角、俯仰角、横滚角以及姿态变化过程进行7×24小时连续监测，并通过联网智能主机将数据实时上传远程监测平台。

系统主要监测磁航向角、俯仰角、横滚角、航向变化量、姿态变化速率、目标航向偏差及设备在线状态。对于有明确安装方向或目标方向的设备，可在平台设置基准姿态和目标航向，持续判断设备是否发生偏转、倾斜或异常姿态变化。

对于要求以真北作为方向基准的项目，可结合当地磁偏角对磁航向进行修正；对于需要同步掌握设备位置的项目，可扩展GNSS或北斗定位模块，实现“位置、航向、俯仰、横滚”综合在线监测。

需求分析

全姿态应用要求电子罗盘在较大的俯仰和横滚范围内仍能够进行航向解算。本方案电子罗盘内部集成三轴磁力计和三轴加速度计，由中央处理器实时解算设备航向，并利用三轴加速度数据进行倾斜补偿。

根据产品资料，电子罗盘可在横滚角±180°、俯仰角±90°的全倾角范围内提供航向信息，适合姿态变化幅度较大的机械设备、无人平台和自动控制系统。

复杂设备周围存在明显磁环境干扰，因此系统需要进行硬磁干扰补偿和软磁干扰校准。传感器采用硬磁和软磁校准算法，可针对固定安装环境进行二次校准，降低设备自身钢铁结构和固定磁场对航向测量的影响。

系统还应具备可靠联网能力。电子罗盘通过RS485等通信方式接入防水智能主机，由主机完成数据采集、本地存储和4G或以太网通信，再统一上传云端监测平台，实现设备姿态远程集中管理。

总体解决方案

本方案由全姿态三维电子罗盘、防水智能主机、4G或以太网通信网络、云服务器以及欣仰邦在线监测平台组成，并可根据项目需要扩展GNSS、北斗定位或其他设备状态传感器。

全姿态电子罗盘安装于设备刚性结构位置，通过内部三轴磁力计获取三维磁场信息，通过三轴加速度计获取设备姿态信息，并由工业级处理器完成硬磁校准、软磁校准、倾斜补偿和航向解算。

电子罗盘通过RS485等串行接口连接防水智能主机。主机按照设定采集周期读取航向、俯仰和横滚数据，同时完成时间记录、本地数据存储和设备状态管理。

防水智能主机通过4G移动通信网络或现场以太网连接云服务器，将监测数据持续上传欣仰邦在线监测平台。平台完成实时展示、历史查询、姿态趋势分析、目标方向比较和异常报警，形成“姿态感知—智能采集—联网传输—云端分析—异常预警”的完整监测体系。

系统架构设计

系统采用感知层、采集层、通信层、平台层和应用层五层架构。

感知层采用全姿态三维电子罗盘，内部三轴磁力计负责磁场测量，三轴加速度计负责俯仰和横滚姿态感知，中央处理器完成全姿态航向解算。

采集层采用防水智能主机，通过RS485等工业接口接入电子罗盘，并可根据项目需要扩展其他数字或模拟量监测设备，实现多参数统一采集。

通信层支持4G无线通信及以太网。移动设备、野外设备或无固定网络区域可采用4G方式直接联网；固定安装环境可根据现场条件采用以太网通信。

平台层由服务器、数据库和欣仰邦物联网监测软件组成，负责数据接收、存储、计算、分析和报警。应用层支持PC端、Web端和移动终端访问，实现多设备远程集中监控。

监测内容与监测方法

系统实时监测设备航向角。电子罗盘通过三轴磁场测量并结合姿态补偿获得设备相对于磁北方向的航向，可用于判断设备当前朝向及方向变化。

俯仰角用于表示设备前后方向倾斜状态，可实时反映设备抬头、低头或纵向姿态变化。横滚角用于表示设备左右方向倾斜状态，可用于判断侧倾及横向姿态变化。

系统可在设备安装完成后建立初始姿态基准，持续计算当前航向、俯仰角和横滚角相对于初始状态的变化量，用于长期姿态稳定性监测。

对于定向设备，可在平台设置目标航向，实时计算当前航向与目标方向之间的最小圆周夹角，实现方向偏差监测。对于姿态稳定设备，可分别设置允许俯仰和横滚范围，监测设备是否发生异常倾斜。

当项目要求真北方向时，应在磁航向基础上根据当地磁偏角进行修正，并在平台中明确区分磁航向和真北航向，避免不同方向基准混用。

技术原理与算法模型

三维电子罗盘通过三轴磁力计分别测量X、Y、Z三个方向上的地磁场分量。设备水平时，可根据水平面磁场分量直接计算磁航向；当设备发生俯仰和横滚时，则需要首先根据姿态数据对磁场坐标进行旋转补偿。

三轴加速度计利用重力矢量计算设备俯仰角和横滚角，并将磁力计测得的三维磁场转换到水平坐标系。经过倾斜补偿后的水平磁场分量用于计算航向，从而降低设备姿态变化对航向结果的影响。

硬磁干扰通常使磁场数据整体产生固定偏移，软磁干扰则会改变不同方向的磁场比例和方向，使理想磁场圆变为偏移或旋转的椭圆。系统通过多方向磁场采样建立偏置、比例及轴间补偿参数，对三轴磁场进行校正。

磁场校准应尽量在传感器完成最终安装后进行，使设备钢铁结构、固定电气部件及线缆处于正常工作配置。校准后的参数应与设备编号和安装位置对应保存，当电子罗盘重新安装或周围磁环境发生明显变化时，应重新进行校准。

倾斜补偿后的航向可根据水平磁场分量采用反正切算法进行计算，并将结果归一化到0°～360°范围。平台进行目标航向比较时，应采用圆周最小角差算法，避免359°和1°被误判为358°的方向偏差。

对于长期在线监测，系统还可计算航向变化速率、俯仰变化速率和横滚变化速率，以识别设备突然转向、异常侧倾或快速姿态变化。

系统功能设计

系统具备实时航向监测、俯仰监测、横滚监测、全姿态显示、目标姿态设置、方向偏差计算、历史数据查询、趋势曲线、设备管理、联网状态监测、异常报警和数据导出等功能。

实时页面显示当前磁航向、目标航向、航向偏差、俯仰角、横滚角、通信状态和最新数据时间。配置磁偏角后，可根据项目需要同时显示真北航向。

平台支持建立设备初始姿态基准，可持续统计航向、俯仰和横滚的累计变化，并根据用户设置的允许范围判断设备当前状态。

历史趋势功能支持按照小时、日、周、月或自定义时间查询设备姿态变化，可用于分析设备长期稳定性、作业过程和异常事件。

报警功能支持航向偏差、俯仰超限、横滚超限、姿态变化速率异常及设备离线等报警条件，可根据不同设备分别配置。

硬件组成与配置方案

系统主要由全姿态三维电子罗盘、防水智能主机、4G通信模块及天线、物联网SIM卡、工业电源、通信线缆、安装附件和欣仰邦在线监测平台组成。

电子罗盘采用刚性固定方式安装于能够代表目标设备实际姿态的位置，并根据设备坐标系统一确定传感器X、Y、Z方向以及零度航向方向。

电子罗盘支持RS232、RS485、TTL等串行通信方式。在线监测项目优先根据现场系统架构选择RS485输出方式，与防水智能主机进行数字通信，便于设备远距离布线及多设备集成。

防水智能主机负责现场数据采集、本地存储和4G或以太网联网。一台主机还可根据项目需要同时接入GNSS、温度、倾角、设备状态等其他监测设备，实现多参数统一传输。

对于移动设备，可使用设备自身直流电源并配置稳压和电源保护；对于固定无人值守设备，可根据现场条件采用市电、UPS或太阳能供电。

核心设备参数

核心设备采用高精度全姿态三维电子罗盘，产品内部集成三轴磁力计、三轴加速度计和中央处理器，可实时解算航向、俯仰及横滚姿态。

电子罗盘采用硬磁和软磁校准算法，对固定磁场偏置、比例误差及磁场畸变进行补偿，提高复杂设备环境中的航向测量适应性。

产品支持全姿态倾斜补偿，在横滚角±180°、俯仰角±90°范围内能够进行航向解算，适用于姿态变化幅度较大的设备和运动平台。

通信接口支持RS232、RS485、TTL等串行方式，可根据系统集成方式选择合适接口。其中联网监测系统可优先采用RS485连接现场智能主机。

产品具有体积小、功耗低等特点，便于集成到高精度控制系统、无人设备、移动平台、天线稳定和定向导航系统中，并具备在恶劣环境中长期工作的适用能力。

当前产品资料未明确给出具体航向精度、航向分辨率、俯仰精度、横滚精度、供电电压、工作温度和防护等级，因此本方案不对未提供的产品参数进行虚构，具体指标以最终产品规格书为准。

联网防水智能主机负责电子罗盘数据采集、存储和远程通信，可通过RS485连接传感器，并通过4G或以太网将数据上传物联网平台，实现电子罗盘从单一姿态传感器向综合在线监测终端集成。

软件平台与数据展示

欣仰邦在线监测平台按照“项目—区域—设备—监测点”进行分级管理，可同时接入多台电子罗盘及其他姿态监测设备。

平台实时显示设备当前航向角、俯仰角、横滚角、目标航向、航向偏差、设备通信状态和报警状态，管理人员无需到达现场即可掌握设备当前三维姿态。

对于需要空间位置管理的项目，可扩展GNSS或北斗定位，在地图上同时显示设备位置、移动轨迹和当前朝向，实现位置与姿态一体化展示。

平台支持历史数据查询、趋势曲线、数据统计和Excel数据导出，可按照设备和时间范围查询航向、俯仰和横滚变化记录，为工程分析、运行报告和事故追溯提供数据。

用户可通过PC端、Web端或移动终端访问平台，实现跨区域、多设备统一远程管理。

数据分析与智能应用

系统通过长期保存航向、俯仰和横滚数据，可建立设备完整姿态时间序列，分析设备在不同运行阶段的方向和姿态变化规律。

对于需要保持固定方向的设备，可统计目标航向与实际航向之间的长期偏差、最大偏差及稳定性；对于需要保持水平或特定倾角的设备，可分析俯仰和横滚变化范围。

系统可通过姿态变化速率识别突然转向、设备碰撞、支架松动、平台倾斜或其他快速姿态异常。当姿态值尚未超过固定报警值但变化速度明显增大时，可提前产生趋势关注。

电子罗盘周围磁场发生明显改变时，航向可能出现突变。对于支持磁场原始数据或磁场质量数据输出的具体型号，平台可进一步建立磁场强度基线，对磁环境异常进行辅助判断。

对于扩展GNSS的移动设备，可将电子罗盘航向与设备运动轨迹方向进行比较。当设备持续直线运动而两种方向长期存在明显差异时，可提示检查传感器安装方向、磁场校准或坐标设置。

预警机制与决策支撑

系统可根据设备应用要求设置航向、俯仰和横滚允许范围。当当前姿态超过设定值并持续一定时间时，平台自动产生报警信息。

对于定向设备，可采用目标航向偏差报警。当设备当前航向与设计方向之间的最小夹角超过允许范围时产生方向偏差提示，并可结合持续时间过滤正常转向过程造成的瞬时报警。

对于姿态稳定设备，可分别设置俯仰上限、俯仰下限、横滚上限和横滚下限，用于识别设备倾覆风险、安装结构变化或异常姿态。

系统还可设置变化速率预警。当设备短时间内发生快速航向、俯仰或横滚变化时，即使尚未达到最终报警值，也可以提前产生异常提示。

具体报警阈值应根据设备结构、控制要求、运行工况和项目设计文件确定，不应直接使用电子罗盘自身测量精度作为工程报警控制值。

项目实施方案

项目实施前应明确设备用途、姿态监测目标、设备坐标系、零度航向方向、供电方式、通信条件和主要磁干扰源，并据此确定电子罗盘安装位置。

传感器应安装在能够真实反映目标设备姿态的刚性结构位置，并保证安装方向与设备定义坐标系一致。应尽量远离电机、变压器、强磁体、大电流线缆及可能频繁移动的钢铁部件。

完成传感器安装后，通过RS485等接口接入防水智能主机，完成设备地址、采集周期、4G或以太网通信及平台参数配置。

电子罗盘应在最终安装状态下进行硬磁和软磁校准，使设备长期固定的钢铁结构、电源、电缆及附件处于实际使用状态。条件允许时，应通过多个方向姿态采集建立完整校准参数。

校准完成后，应采用已知方向或可靠方向基准进行航向核验，同时检查俯仰和横滚正负方向是否与平台定义一致。

正式运行前应进行试运行，测试设备在不同航向、俯仰和横滚姿态下的数据连续性和稳定性，并测试电机启停、大功率设备运行等工况是否对电子罗盘产生明显磁干扰。

运维服务保障

系统建立完整设备档案，包括设备编号、安装位置、安装方向、坐标轴定义、零度方向、磁场校准参数、校准日期、通信地址、初始姿态及维护记录。

电子罗盘重新安装、位置移动或设备周围增加大型钢铁结构、电机、磁性附件后，应检查磁环境是否发生变化，必要时重新进行硬磁和软磁校准。

防水智能主机持续负责电子罗盘数据采集和联网通信，并可对设备在线状态进行监测。当长时间无数据时，可及时检查传感器通信、电源、智能主机、4G网络和天线状态。

平台长期保存历史数据、报警信息和维护记录，方便技术人员分析设备运行前后姿态变化以及传感器维护对数据基准的影响。

对于重要工程，可定期采用已知方向、全站仪、GNSS定向或其他独立姿态测量手段对电子罗盘进行核验，提高长期运行可靠性。

项目优势与方案价值

本方案采用三轴磁力计和三轴加速度计组合测量，在磁航向监测基础上增加俯仰和横滚姿态补偿，可满足设备大范围姿态变化条件下的三维方向监测需求。

横滚±180°、俯仰±90°的全姿态航向解算能力，使系统相比普通二维电子罗盘更加适合无人平台、移动设备、机械装备及复杂姿态控制系统。

硬磁和软磁校准算法能够针对设备实际安装环境进行磁场补偿，提高电子罗盘在钢铁结构和复杂机械设备中的适用性。

产品支持RS232、RS485和TTL等多种通信方式，便于与现有工业控制系统和物联网采集设备进行集成。

本方案将电子罗盘、防水智能主机、4G联网和欣仰邦在线平台集成为完整系统，客户无需另外开发数据采集、网络通信和软件平台，即可直接查看实时姿态和历史数据。

系统不仅提供三个姿态角，还可以进一步实现目标方向比较、姿态变化趋势、异常报警及GNSS位置融合，从单一电子罗盘升级为设备姿态综合在线监测系统。

应用场景

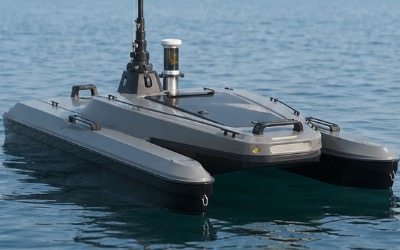

本方案适用于无人飞行器辅助系统、无人车辆、无人船、机器人、移动勘探设备、工程机械、矿山机械、定向钻探设备、天线稳定平台、雷达平台、光电设备、塔吊防碰撞系统及其他需要全姿态方向监测的工业设备。

可用于设备航向监测、机体姿态监测、天线姿态监测、导航辅助、目标方向控制、移动设备方向记录、平台倾斜监测、设备安装姿态监测及远程无人值守姿态管理。

效益分析

技术效益方面，全姿态三维电子罗盘能够同时获取航向、俯仰和横滚数据，在设备大角度姿态变化条件下仍可进行航向解算，为设备控制和状态监测提供连续姿态信息。

管理效益方面，通过4G或以太网联网，多个分散设备可统一接入在线平台，实现远程集中管理，减少现场人工读取和巡检工作。

安全效益方面，通过俯仰和横滚超限监测，可辅助识别设备异常倾斜、支架变化和潜在倾覆状态，为无人设备和机械装备运行提供姿态数据支撑。

质量效益方面，系统长期保存设备姿态数据，可用于验证设备是否按照设计方向和允许姿态运行，为作业过程追溯、质量分析和设备维护提供数字记录。

扩展效益方面，可进一步与GNSS、北斗定位、温度、振动及其他状态传感器组合，形成位置、姿态和设备状态一体化物联网监测系统。

标准规范与政策依据

本方案在工程测量和方向数据应用方面可结合GB 50026《工程测量标准》及具体项目所属行业的现行技术规范执行。

对于集成GNSS或北斗定位的系统，可结合全球导航卫星系统测量相关国家标准，对位置和方向数据进行统一设计和应用。

工业电子设备的电磁兼容设计可参考GB/T 17626系列《电磁兼容 试验和测量技术》相关标准，包括静电放电、电快速瞬变脉冲群和浪涌抗扰度等试验要求。

用于无人设备、机械装备、测绘、交通、矿山或其他专业行业时，还应结合相应设备安全规范、控制系统要求和项目技术文件确定最终执行标准。

具体航向精度要求、允许姿态范围、报警值及验收方式应根据项目实际用途确定，不宜采用统一固定值。

成功案例

成功案例内容应以实际已实施且允许公开的项目为准。典型全姿态电子罗盘在线监测项目可在移动设备或机械平台上安装三维电子罗盘，并在设备最终安装状态下完成磁场校准，通过RS485接入防水智能主机，再利用4G网络将航向、俯仰和横滚数据持续上传欣仰邦在线监测平台。

平台实时显示设备当前三维姿态，并根据设备任务设置目标航向和允许倾斜范围。当设备发生方向偏离、异常俯仰或横滚变化时，系统自动记录异常状态并产生提示。

对于移动设备项目，可进一步接入GNSS或北斗定位数据，将设备当前位置、运动轨迹、磁航向和三维姿态统一展示，实现设备位置和姿态全过程远程监控。

参考文献

[1] GB 50026，《工程测量标准》。

[2] GB/T 17626系列，《电磁兼容 试验和测量技术》。

[3] 三轴磁力计、三轴加速度计及三维电子罗盘相关技术资料。

[4] 电子罗盘硬磁校准、软磁校准及倾斜补偿相关技术资料。

[5] 全姿态航向解算、坐标变换及磁偏角修正相关技术资料。

[6] RS485、4G及物联网远程数据采集相关技术资料。
