项目背景与行业痛点

工程机械移动勘探设备在地质勘探、钻探、取样、物探、矿山勘查、野外测量及无人化施工过程中，经常需要实时掌握设备当前朝向，保证钻进方向、测线方向、设备行进方向和作业方向与设计方位保持一致。对于移动速度较低、原地作业或无法依赖车辆运动方向判断航向的设备，电子罗盘能够在静止或低速状态下持续提供方向信息。

传统人工罗盘、机械指北针或操作人员经验判断存在读取效率低、无法连续记录、无法远程查看以及容易受设备姿态影响等问题。普通GPS单天线虽然能够提供位置和运动航迹，但设备静止或低速移动时，无法仅依靠连续坐标可靠判断设备自身朝向，因此无法完全替代电子罗盘。

工程机械本身又属于典型复杂磁环境。钢结构机架、发动机、液压系统、电机、发电机、蓄电池、大电流电缆、扬声器及其他铁磁性部件均可能改变电子罗盘周围磁场，造成航向偏差。同时，车辆上下坡、设备底盘倾斜或野外地面不平也会改变磁传感器姿态，如果不进行倾斜补偿，会进一步产生航向误差。

因此，需要建立一套集三轴电子罗盘、倾斜补偿、硬磁与软磁干扰校准、防水智能主机、4G无线通信和在线监测平台于一体的工程机械移动勘探设备磁航向监测系统，对设备航向、姿态和运行状态进行实时采集、远程传输和长期记录。

建设目标与监测目标

本项目建设联网在线电子罗盘磁航向监测系统，在移动勘探设备关键位置安装工业级三维电子罗盘，对设备当前磁航向、俯仰姿态和横滚姿态进行连续监测，并将现场数据通过智能主机和4G网络上传至远程监测平台。

系统主要监测设备磁航向角、航向变化量、俯仰角、横滚角、设备运行方向及航向偏差。当项目需要以真北方向作为工程基准时，可根据项目所在地磁偏角对磁航向进行修正，获得用于工程作业管理的真北航向。

对于需要同时掌握设备位置和轨迹的项目，可扩展GNSS或北斗定位设备，将经纬度、移动轨迹、设备航向和作业状态统一接入监测平台，形成“位置+航向+姿态”的移动勘探设备数字化监测体系。

需求分析

移动勘探设备的航向监测不同于普通固定设备方向测量。设备在实际工作过程中可能处于上坡、下坡、侧坡、坑洼地面或机械姿态变化状态，因此电子罗盘必须具备倾斜补偿能力，在设备发生一定俯仰或横滚后仍能够计算水平面上的磁航向。

本方案电子罗盘内部集成三轴磁力计和三轴加速度计，通过工业级CPU实时计算航向角，并利用三轴加速度数据对设备倾斜姿态进行补偿，提高非水平安装和设备姿态变化条件下的航向适应性。

工程机械周围通常存在大量钢铁和电气设备，因此磁场干扰是整个系统最重要的误差来源。系统需要支持硬磁干扰和软磁干扰补偿，通过现场安装后的二次校准降低固定安装环境对磁场测量的影响。

同时应认识到，硬磁和软磁校准主要用于补偿相对稳定的安装环境误差。如果电机、大电流设备、磁性工具或大型铁磁物体在工作过程中不断靠近或远离电子罗盘，动态磁场变化仍可能造成航向异常。因此传感器安装位置选择和运行过程磁环境管理与算法补偿同样重要。

现场还需要解决远程联网和数据集中管理问题。本方案将电子罗盘接入防水智能主机，由主机负责数据采集、本地存储和4G或以太网通信，再统一上传在线监测平台，避免电子罗盘仅作为本地仪表使用。

总体解决方案

本方案由工业级三维电子罗盘、防水智能主机、4G或以太网通信网络、云服务器和欣仰邦在线监测平台组成，可根据项目需要扩展GNSS/北斗定位设备及其他移动设备状态传感器。

电子罗盘固定安装在移动勘探设备上，通过内部三轴磁力计检测地磁场三个方向的磁场分量，通过三轴加速度计获取设备姿态信息，工业级CPU完成倾斜补偿、磁场校准和航向角计算。

电子罗盘根据最终产品输出接口接入防水智能主机。对于RS485输出型号可直接通过RS485总线连接；如果采用其他数字接口，可通过相应接口或协议转换方式接入采集系统。

智能主机完成设备数据采集、时间记录、本地存储和通信管理，并通过4G移动通信网络或现场以太网将航向、姿态和设备状态数据发送至服务器。

欣仰邦在线监测平台对数据进行统一存储、实时展示和历史分析，并可根据设备设计目标方向计算航向偏差，实现“电子罗盘感知—智能主机采集—4G联网—平台展示—航向分析—偏差提醒”的完整监测流程。

系统架构设计

系统采用感知层、采集层、通信层、平台层和应用层五层架构。

感知层以三轴电子罗盘为核心，通过三轴磁力计获取地磁场信息，通过三轴加速度计获取设备倾斜姿态。根据项目需要可同步部署GNSS/北斗定位设备，采集经纬度、高程、移动速度和轨迹数据。

采集层采用防水智能主机，负责电子罗盘及其他现场设备的数据采集、通信管理、本地缓存、时间记录和设备状态监测。

通信层采用4G移动通信或以太网。在移动勘探、野外作业和无固定网络区域，可优先采用4G无线通信；在固定基地或具备网络条件的场景，可采用以太网接入。

平台层由云服务器、数据库和监测软件组成，实现数据接收、存储、航向计算、偏差分析和报警管理。应用层面向设备操作人员、调度人员、项目管理人员和技术人员，通过PC端、Web端或移动端远程查看设备方向和运行状态。

监测内容与监测方法

系统主要监测电子罗盘航向角。设备安装完成并进行磁场校准后，系统以磁北方向为参考持续输出0°～360°方向信息，用于判断工程机械或移动勘探设备当前朝向。

系统同步获取俯仰和横滚姿态信息，并利用倾斜补偿算法将三轴磁场数据转换到水平坐标系后计算航向，从而降低设备上下坡、侧倾和地面不平对航向结果的影响。

对于具有明确设计作业方向的设备，可在平台设置目标航向θ0，系统持续计算当前航向θ与目标航向之间的最小夹角，得到航向偏差Δθ。航向偏差可用于提示设备是否偏离设计钻进方向、测线方向或行进方向。

对于需要真北方向的工程，应在磁航向基础上增加当地磁偏角修正。系统可人工配置项目磁偏角，也可根据项目坐标和采用的磁场模型进行参数计算，使平台分别保存“磁航向”和“真北航向”，避免两个概念混用。

对于扩展GNSS的系统，可同步记录设备位置、航迹和电子罗盘航向。当设备移动时，可利用GNSS轨迹方向辅助验证电子罗盘结果；在设备静止或低速状态下，则主要依赖电子罗盘提供机体朝向。

技术原理与算法模型

电子罗盘采用三轴地磁测量原理。三轴磁力计分别测量设备坐标系X、Y、Z三个方向上的地磁场分量Mx、My和Mz，通过磁场矢量在水平面上的投影计算设备相对于磁北方向的航向角。

由于工程机械通常无法始终保持水平，系统同时使用三轴加速度计计算设备俯仰角和横滚角，并将磁场矢量旋转到水平坐标系，再计算倾斜补偿后的航向角。这样可以降低设备姿态变化对磁航向测量的影响。

硬磁干扰主要来源于设备附近具有固定磁场的部件，会使磁场测量中心产生偏移；软磁干扰主要来源于钢铁结构等材料对地磁场方向和强度产生的畸变，使理想圆形磁场轨迹变成椭圆。系统通过多方向采样建立磁场校准参数，对偏置、比例和轴间耦合进行修正。

安装完成后应进行现场二次磁场校准。校准时应尽可能保持设备最终安装状态，使发动机、机架、电源、线缆和长期固定附件全部处于正常配置，通过设备多方向转动或多方向姿态采样获得实际安装环境下的磁场数据。

磁航向计算可表示为ψm=atan2(Myh，Mxh)，其中Mxh和Myh为经过硬磁、软磁及倾斜补偿后投影到水平坐标系的磁场分量。实际软件计算时应根据传感器坐标轴定义、零度方向和顺逆时针方向进行坐标转换。

当项目要求输出真北航向时，可根据当地磁偏角D进行修正。真北航向可表示为ψt=ψm+D，实际正负号应按照系统采用的磁偏角定义和坐标约定统一处理，并将结果归一化到0°～360°范围。

对于目标方向控制，考虑到359°和1°实际仅相差2°，航向偏差不能直接采用普通减法，而应计算两个方向之间的最小圆周夹角，使航向偏差保持在合理角度范围内。

对于高可靠性项目，还可增加磁场质量判断。系统对当前三轴磁场合成强度与设备正常磁场基线进行比较，当磁场突然明显增强、减弱或方向变化异常时，将当前航向标记为“磁干扰”或“数据可信度降低”，避免在强磁异常环境下将错误航向直接作为有效工程数据。

系统功能设计

系统具备实时磁航向监测、倾斜姿态监测、目标方向管理、航向偏差计算、磁场异常识别、历史趋势查询、设备管理、通信状态监测和数据导出等功能。

实时监测页面显示当前磁航向、真北航向（配置磁偏角时）、目标方向、航向偏差、俯仰角、横滚角、设备在线状态和最近更新时间。

目标航向功能允许用户根据不同勘探任务设置设计方向。例如钻探作业可设置设计钻孔方位，移动测线可设置计划测线方向，系统实时计算当前机体方向与设计方向之间的偏差。

历史查询功能长期保存设备不同时间的航向和姿态变化，可按照项目、设备和时间范围查询，为作业过程复盘、施工记录和质量追溯提供数据依据。

磁场异常状态功能可根据项目配置磁场质量判断规则，当现场磁场环境明显偏离校准状态时，在平台提示可能存在磁干扰，提醒现场人员检查设备附近新增磁性物体、电机或大电流设备。

硬件组成与配置方案

系统主要由工业级三维电子罗盘、防水智能主机、4G通信模块及天线、物联网SIM卡、工业电源、通信线缆、安装附件和欣仰邦在线监测平台组成。

电子罗盘应安装在能够代表设备主体朝向的刚性位置，使传感器坐标轴与设备前进方向或设计基准轴保持固定对应关系。安装位置应尽量远离电机、发电机、强磁体、大电流线缆、扬声器及大面积活动钢结构。

防水智能主机负责电子罗盘数据采集、存储和联网。对于同时配置GNSS、温度、设备运行状态或其他传感器的系统，可由主机统一接入和管理，再通过一条4G通信链路上传平台。

移动设备可直接使用车辆或机械自身稳定直流电源，并通过电源转换和保护模块为监测系统供电。对于发动机启动时电压波动较大的设备，应做好稳压、浪涌和反接保护，降低车辆电源系统对监测设备的影响。

对于对方向可靠性要求更高的工程，可增加GNSS/北斗定位模块或双天线GNSS定向设备，与电子罗盘形成磁航向和卫星定向双源校核系统。

核心设备参数

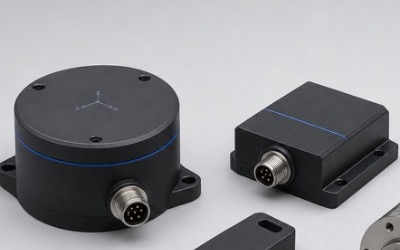

核心方向感知设备采用工业级三维电子罗盘，内部集成三轴磁力计和三轴加速度计，并由工业级CPU实时解算设备航向角和姿态信息。

电子罗盘具备倾斜补偿能力，可利用内部三轴加速度信息对设备俯仰和横滚姿态进行补偿，提高设备非水平状态下磁航向测量的适用性。

设备集成硬磁干扰和软磁干扰补偿技术，可通过现场二次校准降低固定钢铁结构和安装环境造成的磁场影响，提高工程机械设备安装后的航向稳定性。

产品具有体积小、功耗低等特点，便于集成到工程机械、移动勘探设备、无人设备和自动导航系统中。

用户提供的当前产品资料主要明确了三轴磁力计、三轴加速度计、倾斜补偿、硬磁和软磁校准以及工业级CPU等功能，未给出具体航向测量精度、分辨率、倾斜补偿范围、工作温度、防护等级和输出接口，因此官网方案不对这些参数进行虚构。具体技术指标应以最终选用电子罗盘型号规格书为准。

电子罗盘与防水智能主机之间按照最终型号的实际通信接口进行集成。如果产品提供RS485接口，可直接接入智能主机RS485通道；其他TTL、RS232、CAN等接口可根据项目需要配置对应的通信转换或采集模块。

防水智能主机作为系统联网核心，实现现场设备数据采集、本地存储以及4G或以太网远程通信，并将监测数据统一上传欣仰邦物联网平台。

软件平台与数据展示

欣仰邦在线监测平台按照“项目—设备—监测点”进行管理，可同时接入多台工程机械、移动勘探设备和野外作业终端。

平台实时显示设备名称、当前磁航向、目标航向、航向偏差、俯仰角、横滚角和设备在线状态。配置磁偏角后，可同时显示磁北航向和真北航向，避免现场人员混淆方向基准。

对于扩展GNSS定位的项目，可在地图上同步显示设备当前位置、移动轨迹和当前机头方向，实现位置与方向一体化展示。

平台支持实时数据查询、历史数据存储、趋势曲线、设备状态管理和数据导出，可根据项目需要生成设备航向运行记录，为勘探作业过程追溯和成果资料整理提供数据。

用户可通过电脑、Web浏览器或移动终端远程访问平台，在不同地点查看设备当前方向和运行状态，实现移动勘探设备统一远程管理。

数据分析与智能应用

系统能够对设备航向数据进行长期记录，统计不同作业阶段的方向变化和偏差情况。当设备按照固定设计方位作业时，可分析实际航向与目标航向之间的偏差分布和稳定性。

对于钻探、取样或直线勘探任务，可按照设计方向建立目标航向基准。当设备调整方向时，平台实时显示偏左或偏右的角度值，辅助操作人员快速将设备调整至目标方向。

系统可结合俯仰和横滚姿态分析不同地形条件下设备方向数据的稳定性。当设备倾斜幅度较大或超过电子罗盘有效补偿范围时，可将当前航向标记为需要复核。

系统还可通过磁场强度变化识别疑似磁干扰。当设备航向突然跳变且同时伴随磁场强度明显异常时，可优先判断为环境磁场变化，而不是设备真实方向突然变化。

对于扩展GNSS的系统，可比较电子罗盘方向与设备实际运动轨迹方向。当设备持续向前运动且两者长期存在明显固定差异时，可提示检查电子罗盘安装方向、磁场校准或设备坐标系设置。

对于配置双天线GNSS定向的高可靠性系统，可进一步对卫星航向与磁航向进行交叉验证。当磁场环境受到严重干扰时，可降低电子罗盘数据权重，提高复杂工程环境中的方向判断可靠性。

预警机制与决策支撑

系统可根据工程任务设置目标航向及允许偏差范围。当当前航向与设计方向之间的偏差超过设定值并持续一定时间时，平台产生方向偏差提示或报警。

航向报警建议采用“偏差大小+持续时间”的组合方式。例如工程机械短时间转向或振动产生的瞬时偏差可以不立即报警，只有方向偏差持续超过设定时间后才生成有效异常信息，减少频繁误报警。

磁干扰预警用于识别航向数据本身的可信度。当当前磁场合成强度、三轴数据或航向变化特征明显偏离设备正常校准状态时，可标记为磁环境异常，提示现场检查附近是否存在新增钢铁设备、强磁体、电机或高电流负载。

当设备倾斜超过电子罗盘实际有效倾斜补偿范围时，也应将当前航向数据标记为低可信度或无效，避免使用超出设备能力范围的数据进行工程方向判断。

具体航向允许偏差应根据勘探工艺、钻探方向要求、测线设计和工程技术文件确定，不应直接使用电子罗盘本身测量精度作为工程报警值。

项目实施方案

项目实施前应首先确认工程机械设备类型、设计前进方向、工作环境、供电条件、通信条件及周围主要磁干扰源，确定电子罗盘安装位置和设备坐标系。

电子罗盘应固定在刚性结构位置，并使传感器规定的前向轴与机械设备实际前进方向或工作基准方向保持一致。安装位置应尽可能远离发动机、发电机、电机、大电流线缆和活动钢铁构件。

电子罗盘安装完成后接入防水智能主机，完成设备通信、数据采集、4G联网和平台配置，并确认航向正方向、角度增加方向及设备坐标系定义。

设备必须在最终安装状态下进行现场磁场校准。校准过程中应保持正常使用时的固定钢结构、电源、线缆和设备附件全部处于实际工作配置，避免在实验台完成校准后直接安装到大型钢结构设备上使用。

条件允许时，可控制设备完成360°不同方向的均匀转动采样；大型工程机械无法完整旋转时，可按照现场条件选择多个已知方向进行校准和核验。

校准完成后应选择一个或多个已知方位进行方向验证。如工程要求使用真北，应配置项目所在地磁偏角并再次核对最终航向结果。

系统试运行期间应分别测试设备静止、低速移动、发动机启动、大功率设备运行及不同机械姿态条件下的航向稳定性，确认磁干扰和电气设备不会造成不可接受的方向误差后进入正式运行。

运维服务保障

系统建立设备完整档案，包括电子罗盘编号、安装位置、安装方向、设备坐标轴定义、校准时间、校准参数、磁偏角参数、通信地址和维护记录。

当工程机械增加电机、发电机、钢制附件、大功率电源、电缆布置或其他可能改变磁环境的设备后，应重新进行磁场检查，必要时重新完成硬磁和软磁校准。

电子罗盘被拆卸、更换或安装位置发生移动后，原有磁场校准参数不应直接继续使用，应按照新的安装环境重新进行现场校准。

防水智能主机负责设备联网和数据管理，平台持续监测通信状态。当设备长时间无数据时，可提示检查车辆电源、电子罗盘通信、主机状态、4G网络和天线。

对于重要工程，可定期使用已知方位、全站仪、GNSS定向或其他独立方向基准对电子罗盘进行核验，保证长期航向数据可靠。

项目优势与方案价值

本方案采用三轴磁力计和三轴加速度计一体化电子罗盘，在获取磁航向的同时进行设备倾斜姿态补偿，相比普通二维电子罗盘更适合野外不平地形和移动工程机械应用。

设备具备硬磁和软磁干扰补偿能力，并支持安装后的二次磁场校准，可针对工程机械钢结构环境进行实际校正，提高电子罗盘与具体设备集成后的适用性。

系统不把电子罗盘作为独立传感器销售，而是将方向感知、防水智能主机、4G联网和云平台组成完整在线监测系统，客户可以直接通过平台远程查看设备方向，无需自行开发采集和通信系统。

电子罗盘在设备静止和低速状态下仍可提供机体朝向，可弥补单天线GNSS需要依靠运动轨迹判断方向的不足，适合钻探、勘探、机械定位和原地作业设备。

平台同时支持目标航向、方向偏差、磁场异常和历史数据分析，可从单纯“显示一个角度”升级为完整的设备方向管理和作业质量监测系统。

对于高可靠性项目，可进一步与GNSS、北斗或双天线卫星定向设备融合，实现磁航向与卫星航向交叉验证，提高复杂环境下的方向判断可靠性。

应用场景

本方案适用于工程地质勘探设备、移动钻机、取芯钻机、地质钻探设备、矿山勘探机械、移动物探设备、野外测量车辆、履带式工程机械、无人移动平台及其他需要实时获取机体方向的工程设备。

可用于钻探设备方位监测、地质测线方向监测、移动勘探设备航向监测、无人勘探平台方向监测、工程机械定向辅助、低速移动设备航向监测以及远程无人值守设备方向状态管理。

对于天线稳定、塔吊防碰撞、定向导航、无人设备等其他方向感知场景，也可根据实际环境采用相同的三轴电子罗盘和联网监测技术。

效益分析

技术效益方面，通过三轴电子罗盘、倾斜补偿和磁场校准技术，可连续获取工程机械在静止、低速和倾斜状态下的机体方向，为移动勘探设备提供数字化航向信息。

作业效益方面，平台可直接显示设计方向和当前方向之间的偏差，辅助操作人员完成设备定向，减少反复人工罗盘测量和方向调整时间。

管理效益方面，通过4G联网和云平台可以集中查看多台分散作业设备当前方向、在线状态和历史作业数据，提高移动工程设备远程管理效率。

质量效益方面，长期保存航向和姿态数据，可为钻探、测线和勘探任务提供过程记录，便于后期确认设备是否按照设计方向作业。

扩展效益方面，系统可以继续接入GNSS/北斗、设备运行状态及其他勘探传感器，逐步形成移动勘探设备位置、方向、姿态和作业数据一体化管理平台。

标准规范与政策依据

本方案在工程测量、定位和方向数据应用方面可参考GB 50026-2020《工程测量标准》，并结合具体勘探工程所属自然资源、矿山、交通、水利或建设行业现行技术规范执行。

配置GNSS或北斗定位功能时，可参考GB/T 18314-2024《全球导航卫星系统（GNSS）测量规范》，用于卫星导航测量相关技术设计、观测和成果应用。

电子设备电磁兼容设计可结合GB/T 17626.2-2018《电磁兼容 试验和测量技术 静电放电抗扰度试验》、GB/T 17626.4-2018《电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验》及GB/T 17626.5-2019《电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验》等相关标准。

具体工程的方向精度、设备定位精度、允许偏差及验收要求，应根据勘探任务设计文件、设备技术条件和项目所属行业规范确定。

成功案例

成功案例内容应以实际已实施且允许公开的项目资料为准。典型移动勘探设备航向监测项目可在工程机械主体安装三轴电子罗盘，通过现场磁场校准建立设备专用补偿参数，并接入防水智能主机，通过4G网络持续上传设备航向和姿态数据。

平台根据勘探任务预先设置目标作业方向，设备调整过程中实时显示当前航向和方向偏差。当设备进入允许偏差范围后，操作人员即可按照设计方向开展钻探、测量或其他勘探作业。

在设备运行过程中，系统持续保存航向变化和作业时间记录。当平台检测到明显磁场异常或航向突变时，可提示现场人员检查附近电机、大电流设备或新增铁磁性物体，避免未经判断直接将受干扰的磁航向作为工程方向依据。

对于配置GNSS或北斗定位的项目，还可同时保存设备位置和移动轨迹，实现勘探作业位置、方向和时间全过程追溯。

参考文献

[1] GB 50026-2020，《工程测量标准》。

[2] GB/T 18314-2024，《全球导航卫星系统（GNSS）测量规范》。

[3] GB/T 17626.2-2018，《电磁兼容 试验和测量技术 静电放电抗扰度试验》。

[4] GB/T 17626.4-2018，《电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验》。

[5] GB/T 17626.5-2019，《电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验》。

[6] 三轴磁力计、三轴加速度计、电子罗盘倾斜补偿及磁场校准相关技术资料。

[7] 硬磁干扰、软磁干扰、磁偏角修正及多传感器航向融合相关技术资料。

[8] 4G、RS485、MODBUS及物联网远程监测相关技术资料。
