项目背景与行业痛点

水库大坝、土石坝、尾矿坝、隧洞、地下工程及边坡治理工程内部通常设置排水沟、排水廊道、集水井或集中排水出口，用于疏排坝体、基础、围岩和坡体内部渗水。排水设施长期流出的水量变化，是判断地下渗流状态、排水系统运行情况和水工建筑物长期稳定性的重要基础数据。

传统渗流量观测多采用人工量水、容器计时或现场读取量水堰水尺。该方式适合阶段性检查，但观测间隔较长，夜间、暴雨、库水位快速变化及无人值守期间的渗流过程容易缺失，无法完整记录渗流量突增、逐渐增长或雨后滞后消散过程。

渗流量与普通地下水位监测也存在明显区别。地下水位或孔隙水压力反映的是地下水的水头和压力状态，而渗流量反映通过某一排水断面实际流出的水量。对于大坝和边坡安全分析，两类数据具有不同物理意义，不能互相代替。

工程现场的另一个难点在于渗流量并不是传感器直接测得的单一物理量。量水堰系统首先测量堰上水头，再根据堰型、堰口尺寸、零点和经确认的水头—流量关系换算瞬时流量。因此，堰体加工、安装、静水条件、淤积、回水和零点稳定性都会影响最终流量结果。

渗流量在线监测系统通过量水堰、高分辨率水位感知、边缘流量计算、4G远程通信和SIYB智能监测平台，将人工间断观测转变为全天候连续渗流数据，为水库大坝、尾矿坝、隧洞及边坡排水工程建立长期可追溯的渗流量序列。

建设目标与监测目标

本项目建设渗流量在线监测系统，对排水廊道、坝趾排水出口、集中排水沟、隧洞排水点及边坡截排水设施的渗流水量进行连续自动监测。

主要监测内容包括堰上水头、瞬时渗流量、累计渗流量、日变化量、渗流变化率以及设备运行和数据质量状态。

通过长期监测识别正常背景渗流量、季节性变化、库水位影响、降雨响应、异常突增以及渗流消退过程。

对于水库大坝和土石坝项目，可进一步将渗流量与库水位、降雨、渗压等数据进行同步分析，判断外部水文条件变化与坝体排水响应之间的关系。

系统通过边缘采集主机和4G网络实现远程联网，使管理人员无需频繁进入排水廊道或偏远排水点，即可掌握当前渗流和设备状态。

需求分析

渗流量监测首先需要明确预计最小流量和最大流量。量水堰形式和堰口尺寸需要覆盖实际渗流范围，如果堰口尺寸选择不合理，可能出现小流量分辨能力不足或大流量漫堰的问题。

第二，需要保证稳定的水头—流量关系。量水堰上游应形成满足测量要求的水流条件，水位测点应避开跌水、气泡、强烈扰动和局部高速流区。

第三，需要控制回水影响。如果量水堰下游水位过高并影响自由出流条件，原有水头—流量换算关系可能发生改变，因此系统应结合现场情况识别或标记回水状态。

第四，需要考虑泥沙、生物膜、漂浮物和杂物。坝体、隧洞和边坡排水长期运行后，堰口淤积或堵塞可能改变有效过水断面，因此渗流量监测必须包含维护和质量状态管理。

第五，偏远点位需要同时解决供电和通信问题。系统应支持4G远程传输、本地存储和断网补传，并根据现场条件采用市电、DC供电或太阳能加蓄电池。

总体解决方案

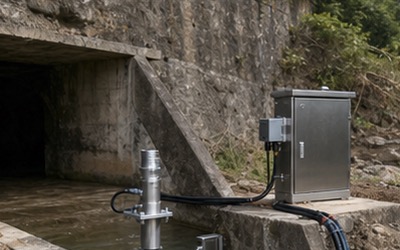

本方案采用S-SEEP渗流量监测系统，由三角堰、矩形堰或项目化量水结构、高分辨率水位感知组件、边缘数据采集主机、4G通信模块、现场供电系统、防护及防雷组件和SIYB水工安全监测平台组成。

渗流水首先经过排水沟或整流结构进入量水堰，在已知堰型和堰口尺寸条件下形成稳定水头。

高分辨率水位感知组件安装在量水堰上游规定位置，连续测量堰上水头，避免直接受到跌水、气泡和水流冲击影响。

边缘采集主机完成水位零点、滤波、质量判断以及水头—流量换算，根据项目确认的公式得到瞬时渗流量，并进一步积分得到累计渗流量。

监测数据通过4G网络上传SIYB平台；当现场网络暂时中断时，边缘主机继续采集、换算和存储，通信恢复后按照原始时间戳补传。

最终形成“渗流水汇集—量水堰形成水头—高分辨率水位测量—边缘流量计算—4G远程传输—平台趋势分析—异常预警”的完整渗流量在线监测体系。

系统架构设计

系统按照水流控制层、水头感知层、边缘计算层、远程通信层和水工安全应用层进行设计。

水流控制层由三角堰、矩形堰、整流段和项目化排水结构构成，用于建立稳定、可重复的水头—流量关系。

水头感知层连续测量堰上水位，并保存原始水头数据作为流量计算的基础依据。

边缘计算层负责零点管理、滤波、公式计算、瞬时流量、累计量、变化率、质量码和本地缓存。

通信层通常采用RS485连接现场感知设备，由边缘主机通过4G或以太网连接远程服务器。

平台层按照“项目—水工建筑物—排水区域—量水点”的方式管理数据，并与库水位、降雨、渗压和巡视记录建立关联。

监测内容与监测方法

堰上水头是系统的直接测量量，用于表示量水堰上游水面相对于堰口基准的高度。

瞬时渗流量根据当前堰上水头、堰型、堰口尺寸和项目确认的换算公式计算得到，用于反映当前排水断面单位时间内实际通过的水量。

累计渗流量通过对连续瞬时流量随时间进行积分得到，可按照日、月或自定义时间周期统计。

日变化量用于比较不同日期的渗流总量或平均渗流状态，适合长期观察坝体、边坡和地下工程渗流变化。

渗流变化率用于识别渗流量短时间增加或减小的速度，可作为异常过程筛查的重要辅助指标。

系统同时记录堰口淤积、漂浮物、回水、零点漂移、超量程、通信离线和维护状态，使渗流量结果具有明确的数据质量背景。

技术原理与算法模型

量水堰监测基于明渠流量与堰上水头之间存在确定关系的原理。渗流水流经几何尺寸已知的堰口后，在满足对应水力条件时，可通过测得的堰上水头计算流量。

三角堰适合一定范围内的较小渗流量监测，水头变化能够形成较明显的流量响应；矩形堰适用于另外一类流量范围。实际采用哪种堰型，应根据最小流量、最大流量、现场空间和维护条件确定。

对于确定的量水堰，瞬时流量可概括表示为Q=f(H,C,B,θ...)，其中H为有效堰上水头，其他参数由堰型、堰口尺寸和项目确认公式决定。

系统不会采用一个固定公式覆盖所有量水堰，而是在项目实施阶段冻结具体堰型、几何参数、零点和流量换算公式。

累计渗流量可由瞬时流量随时间积分得到，即V=∫Q(t)dt。数字系统实际运行时按照采样周期对连续流量数据进行累计计算。

渗流变化率可表示为VQ=(Qt-Qt-1)/Δt，用于判断某一时间段渗流量增长或下降速度。

需要特别说明，高分辨率水位测量并不等于相同精度的渗流量测量。最终流量还受到堰口尺寸、零点、静水条件、回水、表面张力、淤积以及换算公式影响。

系统功能设计

系统具备堰上水头连续监测、瞬时渗流量计算、累计流量统计、变化率分析、边缘质量控制、本地存储、断网补传、4G远程联网和分级报警等功能。

实时监测功能显示当前堰上水头、瞬时渗流量、累计量、变化率和设备状态。

累计统计功能可形成小时、日、月及自定义周期的渗流水量统计。

边缘质量控制能够识别超量程、突变、零点漂移、回水、淤积、漂浮物影响和维护状态。

断网自治功能允许现场主机在4G网络异常时继续采集、计算、存储和执行本地规则。

系统支持阈值、持续时间、变化率和设备故障报警，并可按照项目配置接入现场显示、继电器或其他联动系统。

硬件组成与配置方案

系统主要由量水堰、整流组件、高分辨率水位感知组件、安装支架、边缘数据采集主机、4G通信模块及天线、电源、防护箱、防雷接地和相关排水工程附件组成。

量水堰可根据流量范围采用三角堰、矩形堰或项目化量水结构，堰体尺寸根据最大与最小渗流量设计。

水位感知组件安装于量水堰上游规定断面，不直接布设在跌水位置或剧烈扰动区。

边缘数据采集主机负责零点、水头、流量公式、累计、变化率、质量判断和数据缓存。

现场主机通过4G通信接入SIYB平台，有固定网络条件时也可采用以太网。

廊道具有稳定市电时可采用DC12V或市电适配供电；坝区、边坡等无市电位置可根据能耗核算配置太阳能和蓄电池。

核心设备参数

S-SEEP渗流量监测系统采用三角堰、矩形堰或项目化量水结构，通过测量堰上水位并按照经项目确认的堰流公式换算渗流量。

水位量程典型为0～600mm，可根据量水堰尺寸和最大渗流量进行定制。

水位分辨率典型为0.01mm。需要说明的是，有效流量分辨能力还会受到堰口结构、静水条件及零点稳定性影响。

水位感知通道参考精度典型≤±0.1%F.S；最终渗流量精度还需要结合堰体加工、现场安装和实际比测结果确定。

系统主要流量输出包括瞬时流量、累计流量、日变化量和变化率，单位及流量换算公式可根据项目配置。

现场常用通信接口为RS485/Modbus，4G和以太网由边缘数据采集主机实现。

系统支持定时上报、自报、事件加报和平台召测等通信方式，具体按照项目配置。

绝缘电阻资料典型≥50MΩ。

存储温度资料典型为-30～+70℃，最终以实际设备检验记录为准。

供电可采用DC12V、市电适配或太阳能加蓄电池。产品资料中的60W太阳能仅属于一种配置参考，不作为所有项目固定配置。

设备可记录堰口淤积、漂浮物、回水、零点漂移、超量程、离线和维护等质量状态。

软件平台与数据展示

SIYB水工安全监测平台按照“项目—坝体或工程—排水区域—渗流量测点”的方式管理数据。

实时页面主要展示堰上水头、瞬时渗流量、累计渗流量、变化率、质量码和设备在线状态。

历史趋势页面可以查看分钟、小时、日和长期渗流变化，识别正常波动、逐渐增加、突增和消散过程。

累计量页面可统计日累计、月累计或自定义时间段渗流水量，为长期排水状态分析提供数据。

平台可同步显示库水位、降雨、渗压等其他监测参数，将不同数据按照统一时间轴进行对比。

质量控制页面记录超量程、突变、漂移、离线、维护、校准以及异常水流条件，避免将设备或现场问题直接解释为真实渗流异常。

系统支持CSV/Excel数据导出，并可根据项目约定提供API、Modbus、MQTT或行业平台接口。

数据分析与智能应用

渗流量长期分析首先关注正常背景范围。系统运行一段时间后，可逐渐形成不同库水位、季节和降雨条件下的历史渗流特征。

对于水库大坝，可将库水位变化与渗流量放在同一时间轴，分析蓄水、降水过程中渗流量是否存在相应变化以及响应是否存在时间滞后。

对于降雨影响明显的坝体和边坡，可比较降雨开始时间、累计雨量、渗流量开始增加时间、峰值时间和雨后消退时间，分析地下水进入和排出的动态过程。

如果相近库水位和相近降雨条件下，某一排水点的渗流量长期表现出明显高于历史水平的变化，应结合渗压、浑水、巡视和结构状态进一步复核。

多个排水点同时监测时，可比较不同区域渗流量变化，判断渗流是否集中向某一排水通道或局部区域发展。

边坡治理工程可比较截排水工程建设前后或维修前后的渗流量变化，为排水设施运行评价提供连续数据依据。

平台还可统计最大渗流量、累计量、增长速率、高值持续时间和不同水文条件下的响应规律。

预警机制与决策支撑

渗流量预警可围绕瞬时流量、相对基线增量、变化速率、累计量、高值持续时间以及多参数组合设置。

绝对流量预警用于识别某一排水点是否达到项目确定的控制范围。

相对增量预警适合不同背景流量的排水点分别管理，当当前渗流量明显高于自身历史基线时进入重点关注状态。

变化速率预警用于识别短时间渗流量快速增加，即使当前绝对值尚未达到最终控制值，也可提前触发人工复核。

持续时间规则可以区分短时水流扰动和长期高渗流状态，降低瞬时数据造成的误报。

联合预警可配置“库水位上升+渗流量持续增加”“强降雨+渗流量异常增长”“渗压升高+渗流量变化”等组合条件。

如果出现明显渗流突增，同时伴有浑水、夹带颗粒物、坝体变形或其他现场异常，应立即按照项目安全管理程序进行专业复核。

具体报警值应依据设计文件、历史监测基线、工程等级和专项监测方案确定，不能直接将0～600mm水位量程或0.01mm水位分辨率作为渗流安全控制值。

项目实施方案

项目实施前首先调查排水点的历史流量范围、排水沟形式、含沙量、漂浮物、回水条件、廊道湿度、供电、4G信号和检修条件。

根据预计最小和最大渗流量确定量水堰类型、堰口尺寸、上游静水段、溢流高程和必要的旁通排水能力。

量水堰施工时应保证堰板安装稳定，堰口几何尺寸准确，并尽量避免堰体周边漏水绕流。

水位感知组件安装在规定上游位置，应避开跌水、气泡和局部高速水流。

安装完成后实测堰口尺寸、零点和安装高程，并在系统中冻结堰型、单位、采样周期、累计规则和水头—流量换算公式。

调试阶段可采用容积法或项目认可的参考方法进行多流量点比测，检查低流量分辨能力和高流量边界。

完成4G联网、断网缓存、补传、质量状态和报警功能测试后进入试运行，并依据稳定数据建立长期监测基线。

运维服务保障

量水堰属于长期与自然水流直接接触的测量结构，运行维护重点是堰口、上游静水段、水位测量位置和排水通道。

应根据现场泥沙、生物膜和漂浮物情况定期清理堰口，避免有效过水断面发生变化。

暴雨以后应重点检查是否存在大量泥沙沉积、树叶杂物或水流冲击造成的堰板位移。

出现回水或排水系统改造后，应重新确认原有水头—流量关系是否仍然适用。

水位传感器、接线箱、4G天线、电源和防雷组件应按照现场环境定期检查。

网络中断期间边缘主机继续采集和保存原始水头及流量数据，恢复通信后按照真实时间补传。

堰口尺寸、零点、流量公式、采样周期、报警阈值或传感器发生调整时，应保存参数版本和变更时间。

项目优势与方案价值

系统不是简单安装一个水位传感器，而是将量水堰、水头感知、边缘流量计算、4G通信、质量控制和SIYB平台组成完整渗流量监测体系。

0.01mm典型水位分辨率能够对量水堰水头细微变化进行连续记录，为小流量变化分析提供较高的数据基础。

三角堰、矩形堰和项目化量水结构可以根据现场渗流范围灵活设计，而不是采用单一堰型覆盖所有工程。

边缘主机直接完成水头—流量换算、累计量和变化率计算，使公网中断期间现场仍能持续运行。

原始水位、计算流量、公式参数、质量码和维护状态同时保存，使最终渗流量可以追溯到测量和计算依据。

4G远程联网减少坝区、排水廊道、隧洞和偏远边坡人工高频读取设备的工作量。

平台还可以融合库水位、降雨和渗压数据，使渗流量从单一排水数字升级为水工建筑物渗流状态分析的重要组成部分。

应用场景

本方案适用于土石坝和尾矿坝，可在坝趾、排水廊道或集中排水出口连续记录渗流量及异常增长过程。

适用于水库大坝，可将渗流量与库水位、降雨和渗压联合分析，研究渗流响应和时间滞后。

适用于水利水电工程的排水廊道、坝基排水和地下排水系统长期监测。

适用于隧洞、地铁和地下工程，对集中排水点和排水沟的出水量进行自动监测。

适用于矿山及地下采掘工程，对重点排水通道、涌水出口和治理区域排水量进行连续记录。

适用于边坡治理工程，对截水沟、排水孔汇流出口或集中排水设施进行渗流量监测。

还可用于其他能够通过量水堰建立稳定水头—流量关系的长期排水监测场景。

效益分析

监测连续性方面，在线系统将人工间断量水转化为连续时间序列，可以完整记录夜间、暴雨和无人值守阶段的渗流变化。

异常识别方面，瞬时流量、变化率和持续时间规则有助于快速定位渗流突增或长期高值状态。

管理效率方面，4G远程平台使分散在坝区、廊道和边坡的多个量水点能够集中查看。

数据可信方面，系统保留原始堰上水头、流量公式、质量码和维护记录，避免只留下无法追溯的最终流量数值。

工程分析方面，长期渗流量与库水位、降雨和渗压联合后，可以逐渐形成水工建筑物自身的渗流响应规律。

运维评价方面，排水设施改造、清淤或治理前后的流量数据可以形成直接对比，为后续维护提供基础资料。

标准规范与政策依据

水文自动监测及远程数据采集项目可根据实际适用范围参考GB/T 41368-2022《水文自动测报系统技术规范》。

水文监测设备信号和接口可根据项目条件参考GB/T 19705-2017《水文仪器信号与接口》。

具有外壳防护等级声明的相关设备可参考GB/T 4208-2017《外壳防护等级（IP代码）》。

采用Modbus方式进行现场通信和系统集成时，可参考Modbus Application Protocol Specification V1.1b3。

大型综合在线平台涉及网络安全建设时，可根据项目适用范围参考GB/T 22239-2019《信息安全技术 网络安全等级保护基本要求》。

水库大坝、尾矿库、水利水电、矿山和隧洞等项目还应依据所属行业现行设计、监测、运行管理和验收要求确定具体量水方式和安全控制值。

上述文件用于系统设计、设备选型和方法参考，不表示S-SEEP整套系统自动满足标准全部条款或取得相应认证。

成功案例

成功案例应以真实实施并取得公开授权的项目资料为准。典型土石坝渗流量在线监测项目，可在坝趾排水沟或排水廊道集中出水位置建设量水堰，并配置高分辨率水位感知组件、边缘数据采集主机和4G远程通信。

系统安装后首先完成堰口尺寸、零点和水头—流量关系确认，并通过现场比测验证不同流量条件下的测量合理性。

正常运行期间，平台持续记录堰上水头、瞬时渗流量、累计渗流量和变化率，并逐渐建立不同库水位和不同季节条件下的历史背景范围。

遇到强降雨或库水位明显变化时，可将渗流量曲线与降雨、库水位和渗压数据同步查看，分析渗流响应时间、峰值和消退过程。

如果某一量水点出现明显高于历史规律的持续增长，管理人员可结合堰口状态、排水沟、渗压、坝体巡视和其他结构监测信息进行现场复核。

以上内容属于基于S-SEEP系统能力编制的典型应用路径，不作为欣仰邦既有客户名称、项目业绩或固定量化安全效果声明。

参考文献

[1] GB/T 41368-2022，《水文自动测报系统技术规范》。

[2] GB/T 19705-2017，《水文仪器信号与接口》。

[3] GB/T 4208-2017，《外壳防护等级（IP代码）》。

[4] GB/T 22239-2019，《信息安全技术 网络安全等级保护基本要求》。

[5] Modbus Application Protocol Specification V1.1b3。

[6] 三角堰、矩形堰、明渠流量测量及水头—流量关系相关水力学技术资料。

[7] 水库大坝、土石坝、尾矿坝、隧洞和边坡排水渗流监测相关工程资料。
