项目背景与行业痛点

泥石流、山体滑坡、危岩崩塌和边坡塌方属于典型突发性地质灾害，其形成通常不是单一因素造成，而是降雨入渗、坡体内部水动力变化、岩土体松动、裂缝发展、局部倾斜、表层或深部位移以及岩块振动扰动等多种因素共同作用的结果。

在实际地灾监测中，仅安装雨量计并不能完整反映坡体是否已经开始变形；仅安装视频，也只能看到肉眼能够识别的表面现象。部分坡体在明显塌方之前，可能已经出现微小位移、倾角持续变化、裂缝张开、岩块局部振动或地下滑带变形。

尤其是危岩、松散堆积体和泥石流沟源区，小规模落石、岩块松动、局部滑移和坡体姿态改变可能早于大规模塌方。三轴加速度、倾角和位移传感器能够从不同物理维度持续观察这些变化，为视频和人工巡查提供量化数据。

传统地灾系统还存在另一个突出问题：监测平台即使已经发现异常，风险区人员未必能够第一时间收到信息。如果预警仍需要工作人员查看平台、打电话、逐级通知，容易形成从“发现异常”到“人员撤离”之间的时间链路。

本方案建设泥石流塌方监测、视频监控、声光警告和人员撤离一体化系统，将振动、倾斜、裂缝位移、GNSS位移、雨量及可选深部位移和渗压监测，与4G通信、视频复核、边缘预警、现场语音广播、警笛和闪光报警统一集成，实现从风险感知到人员撤离的完整闭环。

建设目标与监测目标

项目目标是在泥石流形成区、山体高风险区、危岩体、滑坡体、沟道及下游受威胁区域建设全天候综合在线监测预警系统。

通过三轴加速度监测岩块或坡体受到落石、冲击、局部滑动及异常扰动时产生的加速度变化；通过倾角监测危岩块体、挡墙、坡面固定体姿态是否出现持续倾斜；通过拉线位移监测裂缝张开、岩块错动及两固定位置之间的相对位移。

对于范围较大的滑坡体，可增加GNSS位移监测，对坡体关键位置水平位移、垂向变化和位移速率进行长期观测。

对于具有明显潜在滑带或深层变形特征的地灾点，可增加在线式深部位移测斜系统，识别不同深度的分段位移、累计位移及变形集中区。

对于降雨入渗敏感型滑坡，可增加孔隙水压力监测，将降雨、内部水压力与坡体位移进行联合分析。

当现场监测指标达到项目确定的风险条件时，系统自动联动视频抓拍或录像，并根据预警等级启动现场语音、警笛、闪光和分区撤离提示。

需求分析

泥石流和塌方监测不能采用“一个传感器、一个阈值”的简单模式。不同监测参数反映灾害演化的不同阶段，应根据地质条件建立多参数综合在线判断。

雨量主要反映外部诱发条件；三轴加速度主要观察岩块、结构或固定监测体是否出现异常振动、冲击和运动响应；倾角反映块体姿态变化；裂缝或拉线位移反映局部张开和错动；GNSS反映较大范围地表位移；深部测斜反映地下不同深度的变形集中情况；渗压则反映坡体内部水压力响应。

不同监测方式不能互相简单替代。例如加速度出现瞬时峰值可能来自落石、施工、车辆或雷击扰动，需要结合倾角、位移和视频进一步复核；倾角缓慢增加则更适合用于观察危岩块体长期姿态演变。

地灾现场通常位于山区，供电和网络条件有限，因此监测终端需要采用太阳能、蓄电池和4G远程通信，同时具备断网缓存及异常密报能力。

关键现场声光报警不能完全依赖公网。对于需要直接承担人员警告功能的站点，应将经过批准的报警规则保存到边缘主机，使网络异常情况下仍具备项目设计范围内的本地报警能力。

总体解决方案

本方案由地灾综合在线感知系统、边缘监测预警主机、4G通信系统、S-VIDM远程视频监控系统、S-AVAL远程声光报警系统、太阳能储能系统及SIYB智能监测预警平台组成。

综合在线感知系统重点配置三轴加速度、倾角和裂缝/相对位移复合监测终端，在危岩、坡面裂缝、松散块体和重点风险位置获取动态扰动、姿态和位移信息。

大型滑坡体可增加GNSS监测站，对地表整体水平和垂向位移进行长期监测；具有深层滑动风险的区域可增加在线深部测斜；降雨入渗明显的坡体可配置自动雨量和数字式渗压监测。

所有现场数据进入边缘数据采集主机，主机完成数据解析、零点与基线管理、变化量、变化率、持续时间、多测点一致性及设备质量判断。

当某一参数出现异常时，系统可以提高采集或上报频率，同时触发现场视频抓拍和事件录像；当多类监测参数满足项目预警规则后，再按照相应等级启动声光警告。

达到项目批准的人员撤离条件时，指定区域声光终端播放预设撤离语音，并以警笛和高亮闪光同步提醒现场人员按照既定路线撤离。

系统架构设计

系统分为环境诱因感知层、结构变形感知层、边缘分析层、视频复核层、通信与平台层、现场警告层和应急撤离层。

环境诱因感知层主要配置雨量、可选渗压、水位等设备，用于掌握强降雨及地下水动力变化。

结构变形感知层配置三轴加速度、倾角、拉线位移、GNSS和可选深部位移监测设备，用于观察坡体从微小扰动到持续变形的发展过程。

边缘分析层对传感数据执行绝对值、累计量、变化率、持续时间和多传感器组合规则，并识别跳变、漂移、断线、低电及通信异常。

视频复核层负责实时图像、定时抓拍和事件前后录像，使传感器报警能够对应到真实现场画面。

通信与平台层通过4G、RS485、LoRa、以太网或项目配置链路连接SIYB平台，并统一保存原始数据、工程值、视频、报警和设备状态。

现场警告和撤离层由边缘报警控制主机、户外扬声器、警笛和高亮LED警灯组成，实现分级、分区现场发布。

监测内容与监测方法

三轴振动与加速度监测用于感知危岩体、松散岩块、挡墙或固定监测体在X、Y、Z三个方向上的加速度变化。当岩块受到冲击、发生局部松动、滚动或快速姿态变化时，加速度数据可能出现异常响应。

加速度数据适合作为突发扰动和运动状态的辅助触发量，但普通低功耗远程加速度终端并不自动等同于高采样率地震仪或专业振动频谱仪。本方案主要使用其进行三轴加速度变化、异常事件和多参数联合判断；如项目需要振动频谱、主频或高频波形，应另行配置相应高频振动采集模块。

倾角监测用于测量岩块或固定结构相对于初始姿态的倾斜变化。对于独立危岩、坡顶块体和支挡结构，可直接将传感终端牢固固定在监测对象上，并保存初始角度和坐标方向。

裂缝和相对位移采用拉线位移方式，可跨越坡面裂缝、岩块间隙或两个固定点安装。当裂缝扩大或岩块发生相对移动时，拉线伸缩量转化为实际位移。

GNSS位移监测用于较大范围滑坡体的长期地表变形。通过稳定基准和差分解算获得监测点坐标变化，用于计算水平位移、垂向变化和位移速率。

深部位移监测通过多节在线测斜链获得不同深度倾角，并通过测段积分形成分段位移和累计位移，从而识别坡体内部可能的变形集中深度。

自动雨量用于记录雨强和累计降雨；数字渗压用于观察降雨入渗后坡体内部孔隙水压力变化，并与位移及倾角同步分析。

技术原理与算法模型

三轴加速度传感器采用MEMS惯性测量原理，对X、Y、Z三个方向的加速度进行连续感知。系统可以比较当前加速度与历史背景范围，并按照项目规则识别异常峰值、持续扰动或多个方向同步变化。

对于地灾现场，加速度不能单独作为泥石流发生判据。更合理的方式是将加速度异常与倾角、位移、降雨和视频进行联合判断。例如只有瞬时加速度异常而倾角和位移均保持稳定时，应优先复核是否属于施工、车辆或其他外部扰动。

倾角监测以重力方向作为姿态参考。设初始倾角为θ0，当前倾角为θt，则相对于初始状态的倾角变化可表示为Δθ=θt-θ0。

拉线位移监测设初始基准为L0，当前值为Lt，则相对位移变化为ΔL=Lt-L0。位移变化速率可表示为VL=(Lt-Lt-1)/Δt。

对于连续缓慢变形，系统重点关注累计位移和变化率；对于突发岩块运动，则可以同时观察三轴加速度、倾角突变和位移快速变化。

GNSS系统通过多星座卫星定位及差分/基准体系获得监测点坐标序列，并在边缘侧结合滤波和完整性判断形成水平、垂向位移及速率。

综合在线预警可以采用“诱因+扰动+变形”的逻辑结构。例如持续强降雨属于诱因，异常加速度属于局部动态响应，倾角或位移持续增加属于结构变形响应。当多个独立物理量出现一致异常时，风险关注等级可以按照项目规则提高。

系统功能设计

系统具备三轴加速度监测、倾角监测、裂缝/拉线位移监测、GNSS位移监测、可选深部位移、雨量和渗压监测功能。

三轴加速度模块连续保存X、Y、Z方向数据，并支持在参数超限后进入异常密报或联动状态。

倾角模块记录当前角度、相对初始变化和变化速率，并可以与位移同步展示。

拉线位移模块记录当前位移、累计变化量和位移变化率，适用于裂缝张开和岩块错动监测。

平台支持多传感器统一时间轴，使加速度、倾角、位移、雨量、渗压和GNSS变化可以直接对照。

异常事件可自动联动S-VIDM视频抓拍或录像，帮助管理人员快速查看坡面、沟道和道路状态。

预警达到现场发布条件后，S-AVAL按照不同等级启动语音、警笛和LED闪光，并记录终端执行状态。

系统还具备本地存储、断网补传、设备低电提醒、通信异常、质量标记、远程参数配置和运维记录等功能。

硬件组成与配置方案

核心变形监测设备建议采用S-RTDM远程倾斜与裂缝位移监测终端，其内部集成三轴加速度、倾角和拉线位移感知，可以在同一监测点同时获取动态扰动、姿态变化和裂缝/相对位移。

危岩体可将复合终端固定在稳定受力位置，倾角用于观察岩块姿态，加速度用于识别异常扰动，拉线端则跨接裂缝或与相对稳定参考点连接。

对于大型滑坡体，可增加S-GNSS位移监测站，在坡体中上部、主变形区或关键块体布设监测点，并配置稳定基准。

对于具有明显深部滑动风险的边坡，可增加S-IINC在线式深部位移测斜系统，在钻孔内形成不同深度位移监测链。

诱因监测根据项目增加自动雨量和数字式渗压设备。

视频采用S-VIDM远程视频监控系统，根据监测范围选择固定式或云台形式。

现场报警采用S-AVAL远程声光报警系统，并根据受威胁人员分布设置多个独立报警区域。

现场边缘主机、4G通信模块、太阳能、蓄电池、防雷、接地、防盗和户外机箱统一按照地灾无人值守站点要求集成。

核心设备参数

S-RTDM远程倾斜与裂缝位移监测终端提供标准型和高精度型两类典型配置，两种配置为二选一，并不表示同一台设备同时具备所有指标。

标准型三轴加速度测量范围为±2g，资料精度±3%，分辨率0.6mg，X/Y/Z三轴测量，耐受过载300g。

高精度型三轴加速度测量范围为±0.7g，资料精度±0.1%，分辨率0.06mg，X/Y/Z三轴测量，耐受过载300g。

标准型倾角测量范围为0～90°，资料精度±1°，分辨率1°。

高精度型倾角测量范围为0～39°，资料精度±0.1°，分辨率0.001°，适合需要识别较小姿态变化的危岩和结构监测。

标准型拉线位移量程为0～500mm，资料精度±0.26mm，分辨率0.1mm。

高精度型拉线位移量程为±500mm，资料精度±0.12mm，分辨率0.03mm。

S-RTDM采用4G通信，北斗等链路可根据项目配置；数据上报周期1min～24h可设置，并支持参数超限后异常密报。

设备工作环境资料为-40～+85℃、0～95%RH无凝露。

典型供电采用太阳能加锂电池，资料太阳能板标称3W、锂电池标称7800mAh，最终续航应根据上报周期、通信质量和现场日照重新核算。

对于大型地表位移，可选S-GNSS位移监测站。资料RTK定位精度标称水平±25mm、垂直±25mm，实际精度受基线长度、卫星条件、多路径、遮挡、通信和解算方式影响。

S-GNSS支持GPS、北斗、Galileo及GLONASS多星座信号，典型数据更新率1Hz，通信可配置4G、470MHz、LoRa、以太网或北斗短报文。

GNSS整机资料标称功耗低于2.5W，并可采用太阳能加锂电池供电，资料标称防护等级IP67，最终以实际整机配置和有效检验文件为准。

如果配置在线式深部测斜，S-IINC资料标称角度分辨率0.0001°、绝对精度±0.001°，单节长度约1000mm，可通过多节串联和测段积分获得深部累计位移；系统可配置4G和太阳能供电。

软件平台与数据展示

SIYB智能监测平台按照“隐患点—监测区域—监测对象—传感器—撤离影响区”的层级组织数据。

地灾地图页面展示各监测点位置、实时预警等级、视频终端、声光终端和设备在线状态。

复合监测页面同时显示X/Y/Z三轴加速度、倾角、拉线位移、累计变化量和变化速率，使危岩体动态扰动与长期变形能够在同一页面查看。

GNSS页面显示水平位移、垂向位移、变化速率以及固定解、卫星数量和质量信息。

综合在线趋势页面将雨量、渗压、加速度、倾角、裂缝位移、GNSS和深部位移放在统一时间轴。

视频页面支持实时预览、定时抓拍、事件录像和历史回放，传感器报警后可以直接调用对应时刻视频。

报警页面记录触发传感器、规则、等级、持续时间、声光设备执行状态、人工确认和解除记录。

应急处置页面可以记录责任人确认、撤离通知、现场反馈、恢复和事件复盘信息。

数据分析与智能应用

系统首先为每个监测点建立正常背景范围，而不是把不同危岩体和不同坡体统一使用同一个数值标准。

三轴加速度可用于识别短时间异常扰动。当某一块危岩突然出现明显加速度变化时，平台同步查看倾角和拉线位移是否发生对应变化。

如果加速度发生短时异常，但倾角、裂缝位移和视频均没有相应变化，则可以将车辆、施工、雷电或其他外部扰动作为复核方向。

如果加速度异常之后倾角产生不可恢复变化，同时拉线位移持续增长，则表明该监测块体的状态发生了比单一振动事件更加明显的变化，需要提高现场关注等级。

对于缓慢滑坡，倾角和裂缝位移的长期变化比瞬时加速度更有分析价值，可重点观察累计量、变化率和连续单向发展时间。

对于大范围滑坡体，GNSS可反映地表整体移动，而深部测斜可以进一步确定变形集中深度，两类数据具有明显互补关系。

雨量与渗压数据可以解释坡体水动力条件。如果连续降雨后孔压逐渐升高，同时倾角、裂缝位移或GNSS速度增加，则应按照项目规则提高风险关注等级。

视频作为现场证据层，可用于核查落石、泥水突然增加、坡面局部垮塌、道路阻断或人员活动，但不代替专用传感器进行毫米级或角度定量测量。

预警机制与决策支撑

系统采用单参数预警、多参数组合预警和人员撤离警告三级逻辑，不建议任何一个传感器一超过阈值就直接自动发布最高级撤离指令。

三轴加速度可设置异常扰动条件，当X、Y或Z方向出现明显异常时触发数据密报和视频抓拍，并进入事件核查状态。

倾角可设置累计变化和变化速率条件，当岩块相对于初始状态持续向同一方向倾斜时提高关注等级。

裂缝或拉线位移可设置累计张开量、位移速度和持续时间条件，用于识别裂缝持续扩展和块体错动。

GNSS可根据水平位移、垂向位移、位移速率及连续有效解设置项目化规则。

组合预警可设计为“强降雨+孔压升高”“加速度异常+倾角突变”“倾角持续变化+裂缝持续扩大”“GNSS位移加速+深部位移增长”等不同条件。

当系统进入较低风险等级时，可以先增加采样、启动视频抓拍并通知值班人员；达到更高等级后，启动黄色或红色闪光、警笛和现场语音。

达到项目批准的撤离条件后，指定声光终端播放明确撤离指令，并引导人员沿既定安全路线前往集合点。

实际传感器报警值和撤离值必须根据具体地灾点历史数据、专业调查、风险等级和当地预警制度确定，不能直接把传感器量程或精度作为工程报警阈值。

视频监控与事件复核

S-VIDM远程视频监控系统负责泥石流沟、危岩坡面、道路和受威胁区域的实时视频与事件取证。

视频系统典型分辨率为1920×1080，约200万像素；典型帧率为1080p 30fps。

资料给出的典型有效观察距离为30～60m，实际可辨识能力取决于目标尺寸、镜头焦距、光照、天气、安装距离和设备稳定性。

系统支持固定、云台或定点抓拍方式，并可根据项目采用ONVIF、RTSP、RTMP或GB/T 28181接口。

视频通过4G、以太网或专网上传，边缘端支持录像、本地循环存储和事件前后录像。

当倾角、位移、加速度、雨量等传感器达到项目规则时，可自动触发视频抓拍或保存对应事件录像，使数据报警具有同步现场画面。

声光警告与撤离系统

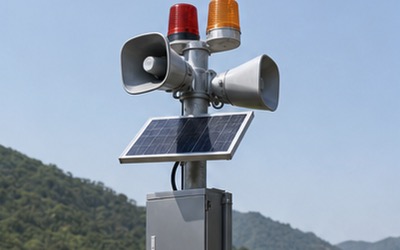

S-AVAL远程声光报警系统由户外扬声器、警笛、高亮LED警灯、边缘报警控制主机、通信与供电组件组成。

系统可以把不同预警等级映射为不同语音、警笛、灯色、持续时间以及不同报警区域。

例如关注级可以只通知管理人员；较高等级可以播放“前方地质灾害风险，请勿进入”；达到项目撤离条件后，可播放预先审核的撤离语音，引导现场人员按照既定路线撤离。

声光系统支持预录语音和项目化文字转语音，并支持语音、警笛、闪光组合报警。

资料源配置典型功率约30W，近场声压标称可达约120dB，但该参数不能直接等同于远距离覆盖范围。

山区受到山体、沟谷、植被、建筑、风向和背景噪声影响明显，实际项目必须进行声场设计和现场可听度测试，根据结果确定扬声器数量、安装高度和朝向。

报警主机支持平台指令、HTTP、MQTT、RS485、开关量或本地规则等触发方式，并可配置继电器或干接点联动。

在已配置本地规则和备用电源的情况下，公网中断时仍可以由边缘主机执行预设现场报警逻辑。

项目实施方案

项目实施前开展工程地质和灾害调查，划分泥石流形成区、流通区、堆积区以及滑坡、危岩和受威胁区域。

根据具体灾害模式确定哪些位置需要加速度、倾角、裂缝位移、GNSS、深部位移、雨量和渗压监测。

危岩体和裂缝区优先考虑三轴加速度、倾角和拉线位移复合终端，并确定传感器正方向、固定方式和初始基准。

大范围滑坡区根据地形和稳定基准条件布设GNSS监测站；潜在深层滑动区域通过钻孔配置在线式深部位移设备。

视频点位需要在施工前验证视场、遮挡、白天和夜间效果，并确定是否采用固定或云台结构。

声光终端按照受威胁人员分布、撤离路线和安全集合点进行布设，并完成声压覆盖和警灯可见度验证。

完成太阳能、蓄电池、4G、防雷、接地、防水和设备防盗后，将全部监测设备接入SIYB平台。

正式运行前应模拟加速度异常、倾角异常、位移超限、网络中断、设备低电、视频触发、声光警报和撤离指令等全链路工况。

运维服务保障

雨季前应对所有加速度、倾角和位移传感器的机械固定状态进行检查，危岩和边坡环境发生明显变化后需要重新核查测点基准。

拉线位移终端应检查拉线通道、固定点和机械运动是否顺畅，避免树枝、施工物或其他外物干扰。

GNSS站应检查天线无遮挡情况、基础稳定性、太阳能、电池和通信状态。

视频监控应定期清洁镜头和防护罩，并检查云台、夜视、本地存储和4G流量。

声光报警站应定期开展受控远程试鸣，检查扬声器、警笛、LED警灯、电池及执行反馈。

系统应定期组织现场撤离演练，验证报警声音能否听到、灯光能否看到、撤离路线是否可用以及人员是否理解语音内容。

所有阈值、设备位置、传感器更换、撤离语音和联动策略发生变化后都应记录版本并重新验证。

项目优势与方案价值

本方案将三轴振动/加速度、倾斜和裂缝位移作为地灾前端核心感知手段，不再仅依赖雨量和视频判断坡体状态。

同一复合终端可以同步获取X/Y/Z三轴加速度、倾角和拉线位移，使突发扰动、姿态变化和持续位移能够互相验证。

标准型与高精度型两种配置可以根据普通地灾监测和微小变形监测需求选择，避免所有项目使用同一档传感器。

GNSS和深部位移的加入，使系统同时覆盖地表整体移动和地下深层变形。

视频系统解决“传感数据发生异常以后现场究竟发生了什么”的复核问题。

声光系统解决“平台已经报警，但现场人员没有及时得到信息”的最后一公里问题。

边缘规则和断网运行设计降低公网单点失效对现场警告的影响。

SIYB平台把传感原始数据、工程量、视频、质量状态、预警、声光执行、人工确认和撤离处置放在统一时间轴，形成完整地灾监测与应急处置证据链。

应用场景

适用于泥石流沟上游形成区及下游居民点、道路和施工营地综合在线监测与撤离警告。

适用于危岩体、崩塌隐患点，通过加速度、倾角和裂缝位移同步监测岩块状态。

适用于滑坡隐患点，通过GNSS、倾角、裂缝、深部位移、雨量和渗压监测坡体演化。

适用于山区公路、铁路边坡，对落石、滑坡和泥石流风险进行监测、视频确认和交通警告。

适用于露天矿山、高边坡和排土场，对工作人员和运输道路提供综合在线监测与现场撤离提醒。

适用于景区、山区营地和水库岸坡等存在人员活动的地灾风险区域。

效益分析

监测完整性方面，从单一雨量或视频升级为振动、倾角、位移、雨量和地下变形多参数监测，可以获得更加完整的灾害演化信息。

异常识别方面，加速度适合发现突发扰动，倾角适合观察姿态变化，拉线位移适合监测裂缝和块体相对运动，不同传感器可以互相验证。

风险复核方面，监测报警能够自动关联视频，减少仅根据一个异常数字判断现场状态的局限。

现场响应方面，语音、警笛和闪光将数字平台预警直接转换为现场人员能够感知的警告信息。

无人值守方面，4G、太阳能、蓄电池、本地存储和断网补传适合偏远山区长期部署。

应急管理方面，从传感器异常到视频确认、声光执行、撤离和解除全过程均可留痕，为事件复盘和预警规则优化提供依据。

标准规范与政策依据

地质灾害自动化监测预警项目可根据实际适用范围参考DZ/T 0460-2023《地质灾害自动化仪器监测预警规范》。

崩塌、滑坡和泥石流监测可根据项目实际参考DZ/T 0221-2006《崩塌、滑坡、泥石流监测规范》。

露天矿山边坡变形监测项目可根据实际适用范围参考GB/T 37697-2019《露天煤矿边坡变形监测技术规范》。

视频采用国标联网时，可参考GB/T 28181-2022《公共安全视频监控联网系统信息传输、交换、控制技术要求》。

具有防护等级声明的设备可参考GB/T 4208-2017《外壳防护等级（IP代码）》。

综合在线监测平台涉及网络安全建设时，可根据项目适用范围参考GB/T 22239-2019《信息安全技术 网络安全等级保护基本要求》。

具体监测点、传感器阈值、预警等级、撤离条件和应急响应流程，应由项目责任单位根据地质调查、风险评估、地方主管部门要求和正式应急预案确定。

成功案例

成功案例应以实际完成并获得公开授权的项目资料为准。典型泥石流和危岩塌方一体化监测项目，可在上游区域布设自动雨量站，在重点危岩体安装三轴加速度、倾角和拉线位移复合监测终端，在大范围坡体布设GNSS，并在必要位置增加深部位移和渗压设备。

正常运行阶段，平台持续建立加速度背景、倾角基线、裂缝位移基线、GNSS位置和降雨响应规律。

强降雨期间，如果某一危岩点首先出现三轴加速度异常，系统可自动提高上报频率并调用现场视频；若随后倾角产生持续变化或裂缝位移进一步扩大，则系统按照项目规则提升预警等级。

如果GNSS或深部位移也同步出现加速趋势，则平台将多个独立物理量统一展示，并通知管理人员进行专业复核。

达到批准的现场报警条件后，系统启动指定区域警笛、闪光和语音提示；达到撤离条件后，按照应急预案发布撤离指令。

整个事件的雨量、加速度、倾角、裂缝位移、GNSS、深部位移、视频、报警执行、人员确认和解除状态全部按照时间顺序保存，用于后续风险复盘。

以上内容属于基于SIYB监测设备能力设计的典型应用路径，不作为欣仰邦既有项目业绩、实际客户案例或确定性泥石流预测效果声明。

参考文献

[1] DZ/T 0460-2023，《地质灾害自动化仪器监测预警规范》。

[2] DZ/T 0221-2006，《崩塌、滑坡、泥石流监测规范》。

[3] GB/T 37697-2019，《露天煤矿边坡变形监测技术规范》。

[4] GB/T 28181-2022，《公共安全视频监控联网系统信息传输、交换、控制技术要求》。

[5] GB/T 4208-2017，《外壳防护等级（IP代码）》。

[6] GB/T 22239-2019，《信息安全技术 网络安全等级保护基本要求》。

[7] MEMS三轴加速度、重力倾角、拉线位移及危岩块体综合在线监测相关技术资料。

[8] GNSS地表位移、深部测斜、降雨入渗及滑坡泥石流综合在线监测相关技术资料。

[9] 地质灾害现场视频复核、声光预警、应急广播及人员撤离组织相关技术资料。
