项目背景与行业痛点
高大模板支撑体系广泛应用于大跨度楼盖、超高层转换层、轨道交通车站、大型场馆、工业厂房及其他大空间混凝土结构施工。混凝土浇筑过程中，泵送顺序、布料位置、施工堆载、人员设备荷载及局部施工扰动会不断改变支撑体系受力状态，关键立杆、水平杆和整体架体可能产生荷载重新分配、倾斜、侧移或局部沉降。
高支模风险并不一定首先表现为明显倒塌。部分异常可能从某一根关键立杆受力增加、局部架体缓慢倾斜、水平位移持续发展或基础位置下沉开始，如果只依赖施工人员目测和定时巡查，容易存在监测间隔。
高支模架体通常杆件密集、遮挡明显，人员很难同时观察所有关键受力位置。尤其在连续浇筑、夜间施工和大体量混凝土作业期间，支撑体系状态可能随着浇筑区域不断变化，需要更加连续的数据支撑。
高支模倾斜自动化实时监测警告系统通过在关键立杆、支撑区域和架体关键位置布设倾角、位移和荷载监测节点，持续采集架体姿态与受力数据，并通过边缘主机进行变化率、持续时间和多点一致性判断。当达到项目设定条件后，可在现场直接启动声光警告，并同步将数据通过4G或以太网上传SIYB施工安全监测平台。
建设目标与监测目标
项目建设目标是形成覆盖混凝土浇筑全过程的高支模自动化实时监测与现场警告体系，将原本依赖人工巡查的架体倾斜、位移和关键立杆受力转化为连续数字数据。
系统重点监测架体倾角、倾角累计变化、倾斜变化速率、关键立杆荷载、荷载控制比、水平位移、竖向位移、可选沉降以及传感器、通信和供电状态。
监测系统应与高支模专项施工方案、浇筑顺序和危险区域划分对应，使每一个传感器均能够关联到具体立杆、支撑区域、浇筑区域和施工阶段。
当架体出现异常倾斜、位移快速增加、立杆荷载异常或多个参数同步变化时，系统按照项目规则执行平台预警、现场声光警告，并为停浇、卸载、复核和加固等处置流程提供实时数据依据。
需求分析
高支模倾斜监测首先需要解决测点代表性问题。倾角节点应布置在能够真实反映架体整体或局部侧向变形的位置，而不是随意选择一根立杆安装。
关键立杆、边跨、转换区域、基础薄弱区、荷载集中区以及可能发生侧移的位置，应根据专项施工方案、结构计算和浇筑顺序优先设置监测点。
第二，需要把倾斜与荷载、位移放在一起分析。某一倾角测点突然变化可能与传感器碰撞、安装松动或施工扰动有关；如果倾角增加的同时关键立杆荷载重新分配、水平位移持续发展，其工程意义通常更加明显。
第三，高支模属于施工阶段实时风险监测，采集周期不能简单沿用长期结构监测的小时级或天级周期，应根据浇筑工况采用秒级至分钟级采集，并在异常状态下按照项目策略提高数据更新频率。
第四，现场警告需要能够真正执行。当风险达到相应等级后，系统不仅要在平台出现红色数字，还应能够通过声光终端通知现场人员，并与停浇、卸载、加固、复核和恢复施工流程对应。
第五，系统必须识别设备故障。传感器离线、低电、数据跳变、通信中断不能被解释为“架体正常”，需要单独形成设备质量状态。
总体解决方案
本方案采用S-HFMW高支模自动化实时监测预警系统，由倾角监测节点、位移监测节点、关键立杆荷载感知节点、无线汇聚及边缘数据采集主机、4G或以太网通信系统、现场声光报警终端、供电与防护组件以及SIYB施工安全监测平台组成。

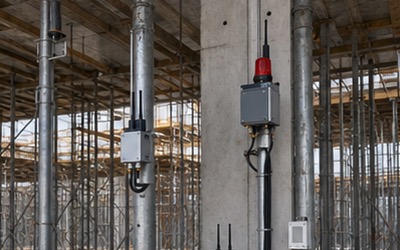

倾角节点固定安装在高支模关键立杆或支撑架体位置，持续获取架体相对于初始状态的倾斜角度及变化趋势。
位移节点用于监测架体水平侧移、竖向位移或项目需要的局部沉降，与倾角数据共同反映支撑体系空间变形。
荷载节点布置于关键立杆或支承位置，用于连续监测施工荷载和荷载重新分配情况。
多个现场节点通过短距离无线或RS485接入边缘主机，边缘主机完成时间同步、工程量换算、基线管理、质量判断、变化率计算、持续时间分析及分级预警。
现场主机通过4G或以太网将监测数据上传SIYB平台。当公网短时中断时，边缘端继续采集、判断和缓存，并可按照已经下发的有效规则执行现场声光报警。
系统架构设计
系统按照结构感知层、现场汇聚层、边缘判断层、远程通信层、施工安全平台层和现场处置层进行设计。
结构感知层由倾角、位移和荷载监测节点组成，直接部署在高支模关键区域。
现场汇聚层通过短距离无线或RS485完成多个节点数据集中接入，减少高密度模板架体内部复杂长距离布线。
边缘判断层负责统一授时、数据滤波、基线比较、变化率计算、持续时间判断、多点一致性判断、质量码和本地存储。
远程通信层通过4G或以太网连接施工现场与远程服务器，并根据项目配置其他通信接口。
施工安全平台负责架体分区、实时数据、历史趋势、浇筑工况、预警、设备状态和处置记录管理。
现场处置层通过声光报警终端将数字预警转化为现场人员能够直接识别的声音和灯光警告。
监测内容与监测方法
架体倾角是本方案的核心监测参数。系统记录关键立杆或架体相对于安装初始状态的倾斜角度，并持续计算累计变化和倾角变化速率。
水平位移用于观察支撑体系是否出现横向侧移。对于高架体、边跨和局部受力复杂区域，水平位移可以与倾角形成相互验证。
竖向位移或沉降用于观察立杆基础、支撑点或架体是否产生下沉。具体沉降测点和测量方式根据专项方案确定。
关键立杆荷载用于掌握混凝土浇筑过程中立杆实际受力变化，并可与设计控制值进行比较。
多个立杆荷载节点可以反映荷载重新分配。例如某一区域荷载持续增加，而相邻区域荷载同步减小，应结合浇筑位置和施工工况进一步分析。
所有监测数据应与浇筑区域、浇筑时间、混凝土方量、施工设备和重要工序统一时间记录，使异常数据能够对应到明确施工背景。
技术原理与算法模型
倾角监测以设备安装完成并经过稳定确认后的姿态作为基线。设初始倾角为θ0，当前倾角为θt，则架体相对倾角变化可表示为Δθ=θt-θ0。
一定时间窗口内的倾角变化速率可表示为Vθ=(θt-θt-1)/Δt。对于高支模安全监测，持续缓慢增加和短时间快速倾斜具有不同意义，应分别设置判断逻辑。
位移监测设初始位置为L0，当前值为Lt，则相对位移变化为ΔL=Lt-L0；位移变化速率可表示为VL=(Lt-Lt-1)/Δt。
关键立杆荷载监测以当前荷载Ft与项目确定的设计或阶段控制值Fc进行比较，可按照项目定义形成荷载控制比K=Ft/Fc×100%。
荷载控制值必须来自高支模专项方案、结构计算或项目正式监测方案，不能直接使用50kN或100kN传感器量程作为报警值。
边缘规则可以同时考虑绝对值、累计变化量、变化率和持续时间。例如瞬时倾角波动可以先进入观察状态，而倾角持续增加并达到规定时间后再提高报警等级。
多点一致性算法用于判断同一区域多个倾角、荷载或位移测点是否出现共同变化，降低单个传感器碰撞、松动或异常造成的误判。
系统功能设计
系统具备架体倾角实时监测、关键立杆荷载监测、水平和竖向位移监测、可选沉降监测、多参数同步采集、边缘计算、本地存储、4G联网、断网补传和现场声光警告等功能。
倾角实时监测功能连续显示当前倾角、相对初始角度、变化速率及预警状态。
荷载监测功能显示关键立杆当前荷载、相对变化和项目配置的控制比。
位移功能显示架体水平位移、竖向位移、累计变化量和变化速率。
分区监测功能可按照浇筑区、支撑区、立杆组和危险区域分别配置测点及预警规则。
分级预警支持绝对值、变化率、持续时间、多点组合及设备故障条件。
边缘主机具备本地存储功能，公网异常期间继续采集和保存数据，通信恢复后按原时间戳补传。
设备诊断功能识别越量程、数据突变、漂移、断线、低电、离线和维护状态。
硬件组成与配置方案
系统主要包括高精度倾角监测节点、位移监测节点、立杆荷载感知节点、短距离无线或RS485通信组件、边缘数据采集主机、4G通信网关、现场声光报警终端、电源、防护箱及安装附件。
倾角监测节点应采用牢固机械结构固定在关键立杆或架体位置，安装方向、正负方向和初始角度均应保存到平台测点档案。
位移节点根据实际变形方向进行安装，用于监测架体侧向移动、竖向变化或专项方案要求的位置变化。
荷载节点布设于关键立杆或支承位置，安装时应控制受力中心，减少偏心受力对测量结果造成的影响。
同一区域可按照风险等级配置多个倾角、位移和荷载测点，使不同物理量形成相互验证。
现场多个节点统一接入边缘主机，再通过一套4G或以太网通信系统上传平台，避免每一个传感器单独配置公网通信。
现场报警终端安装在施工人员能够明显听见和看到的位置，并根据施工区域数量进行分区配置。
核心设备参数
S-HFMW高支模自动化实时监测预警系统倾角量程典型为±30°。
倾角参考精度典型为0.01°，分辨率典型为0.001°，最终以实际传感器检验记录为准。
位移典型量程为0～500mm，参考精度1mm，分辨率0.1mm。
立杆荷载常用量程为50kN或100kN，具体根据立杆设计荷载、支承结构及安全储备选择。
荷载参考精度典型≤±0.5%F.S，分辨能力优于0.2%F.S。荷载传感器安装过程中应控制偏心受力。
系统采集周期可根据混凝土浇筑过程设置为秒级至分钟级，并对不同传感通道统一授时。
现场节点可采用短距离无线或RS485进行数据汇聚，网关通过4G或以太网上传远程平台。
RS485/Modbus属于常用通信配置，模拟量、NB-IoT、LoRa等接口可根据具体项目选配。
现场声光报警终端资料标称声压可达约120dB，并配置LED闪灯。实际声音覆盖效果受到距离、建筑结构、现场机械噪声和安装位置影响，应通过现场测试确定。
供电常见采用市电加备用电源，现场传感节点可根据施工周期和采集频率配置电池或有线供电。
采集周期与平台上传周期可以分别设置，在不降低现场实时判断能力的情况下优化网络通信和存储负荷。
软件平台与数据展示
SIYB施工安全监测平台按照“项目—高支模区域—浇筑区域—立杆组—监测点”管理现场设备和数据。
项目总览页面显示各区域当前风险等级、在线设备数量、报警数量、供电和通信状态。
实时页面展示关键立杆荷载、架体倾角、水平位移、竖向位移、可选沉降、变化率及节点健康状态。
架体平面页面可按照实际高支模区域对监测点进行空间布置，使管理人员快速识别异常发生在哪一个浇筑区或支撑区。
历史趋势页面可选择单个或多个倾角、荷载和位移测点进行同步比较，并将浇筑工序加入统一时间轴。
平台质量控制模块自动标记超量程、数据突变、漂移、设备离线、低电、维护和校准状态。
告警页面记录报警级别、触发参数、触发时间、持续时间、责任人确认、停浇、卸载、加固和恢复记录。
系统支持CSV、Excel数据导出，并可根据项目约定通过API、Modbus、MQTT等方式与施工安全管理平台对接。
数据分析与智能应用
高支模倾斜分析的重点不是只观察当前角度，而是判断倾角是否持续向某一方向发展以及变化是否与浇筑工况对应。
正常浇筑过程中，部分测点可能存在微小波动。系统通过历史基线、变化速率和持续时间区分短时施工扰动与持续结构变化。
当某一区域倾角逐渐增大，同时水平位移也向同一方向持续变化时，应将该区域列为重点复核位置。
如果倾角持续变化的同时关键立杆荷载明显增加，可能说明该区域架体姿态与荷载传递均发生变化，应结合浇筑位置和现场检查进一步判断。
如果单个倾角传感器突然出现大幅跳变，但同一区域位移、荷载均没有对应变化，并伴随质量码异常，应首先检查传感器是否受到碰撞、松动或线路影响。
多个关键立杆荷载可以形成区域荷载分布，通过比较浇筑前、浇筑过程中和浇筑完成后的变化观察荷载重新分配。
系统可统计各区域最大倾角、最大位移、最大立杆荷载、变化速率及报警持续时间，为施工管理和后续复盘提供连续数据。
预警机制与决策支撑
高支模实时监测建议建立关注、预警和报警等不同状态，具体等级名称及处置措施按照项目专项方案确定。
关注状态可以由倾角、位移或荷载接近项目关注条件触发，提示值班人员加强监视并核查当前浇筑位置。
预警状态可以采用“绝对值+持续时间”或“变化率+持续时间”规则，减少瞬时施工扰动造成频繁报警。
多参数组合规则可设置为“倾角持续增加+水平位移增加”“倾角变化+关键立杆荷载快速增加”“同一区域多个倾角测点同步异常”等。
达到项目规定的较高等级时，边缘主机可以直接启动现场声光报警，使施工人员无需等待远程平台人工查看即可获知异常。
现场警告可以与项目预案中的暂停浇筑、人员撤离危险区、卸载、临时加固、专业人员复核和恢复施工流程对应。
公网中断时，只要边缘主机、现场节点和备用供电正常，已经下发的有效本地规则仍可继续执行现场报警。
具体倾角、位移和荷载预警控制值必须来自高支模专项施工方案、结构计算、专家论证意见和项目责任方确认文件，不能直接使用±30°量程、0～500mm位移量程或50/100kN荷载量程作为工程报警值。
项目实施方案
项目实施前首先读取高支模专项施工方案、专家论证意见、结构计算资料、模板支撑体系图纸、混凝土浇筑顺序和应急处置流程。
根据架体高度、跨度、立杆布置、转换区域、基础条件和荷载路径，确定关键立杆、边跨、荷载集中区、基础薄弱区和可能侧移位置。
按照专项设计完成倾角、位移和荷载测点布置，并确定每个测点的编号、区域、立杆编号、测量方向、量程、采集周期和控制值。
倾角节点安装后固定设备方向和初始值；荷载节点应确认承压面和受力中心；位移节点应确认运动方向和参考点稳定性。
混凝土浇筑前建立空载或项目规定的初始基线，并将各测点与施工平面图和浇筑区域绑定。
边缘主机完成通道、通信、时间同步、规则、质量码、4G网络、平台账号和现场声光终端配置。
正式浇筑前应开展模拟倾角变化、位移变化、荷载变化、节点故障、断网、断电和声光报警测试，确认从传感器到现场处置的完整链路。
浇筑过程中安排相应人员值守并记录工况；发生碰撞、加固、转序、异常荷载或其他重要事件后，应重新核查监测基线和节点安装状态。
运维服务保障
高支模监测属于施工阶段高频运行系统，应重点保证传感器机械固定、供电、通信和现场报警功能持续有效。
每天施工前可检查关键倾角节点是否松动、碰撞或方向变化，并通过平台查看零点和设备状态。
荷载节点应检查承压结构是否发生偏移、悬空或局部偏心。
位移监测装置应检查参考点、连接件和运动路径，防止模板、钢筋、施工材料或人员活动影响测量。
边缘主机、4G网关、备用电源和声光终端应在重要浇筑前进行功能检查。
网络中断期间系统继续本地记录，恢复后按照原采集时间补传，保证浇筑过程数据连续。
测点重新安装、架体加固、监测参数调整、控制值修改和施工阶段变化均应记录时间和原因，避免不同基线数据直接混合比较。
项目优势与方案价值
本方案不是单独安装倾角仪，而是将架体倾角、立杆荷载、水平/竖向位移和现场声光警告组成一套高支模施工安全监测系统。
典型0.01°倾角参考精度和0.001°分辨率能够连续记录架体姿态细微变化，为高支模倾斜趋势分析提供数据基础。
倾角、荷载和位移采用统一时间基准采集，可以观察同一浇筑工况下多个参数之间的响应关系。
短距离无线或RS485汇聚减少高密度架体内部复杂网络施工，一套边缘网关即可集中管理多个监测节点。
秒级至分钟级采集能够适应混凝土连续浇筑期间快速变化的施工工况。
边缘现场判断和声光报警缩短了“监测数据异常—平台发现—通知现场”之间的信息链路。
断网缓存和本地规则使高支模现场警告不完全依赖公网稳定性。
SIYB平台将原始数据、工程量、浇筑工况、质量码、报警、停浇、加固和恢复过程统一保存，使高支模监测形成完整施工安全数据链。
应用场景
本方案适用于大跨度楼盖高支模施工，在混凝土浇筑过程中监测关键区域立杆荷载、架体倾角和位移。
适用于超高层转换层，对荷载集中、架体高度大、施工工序复杂的区域实施分区自动化监测。
适用于轨道交通车站、大型公共建筑和大空间结构的模板支撑体系安全监测。
适用于大型体育场馆、会展中心、交通枢纽及其他大跨度建筑施工。
适用于工业厂房、高架层以及复杂梁板模板支撑体系。
适用于桥梁施工和大体量混凝土模板支撑工程。
适用于高支模预压、分段浇筑、分级加载和卸载等专项施工试验。
效益分析
连续监测方面，将传统人工定时检查扩展为关键立杆、架体倾角和位移的连续时间序列，减少施工过程监测空窗。
异常发现方面，通过绝对值、变化率、持续时间和多点一致性规则，可以比单纯人工目测更快筛选异常区域。
现场响应方面，声光警告使异常信息直接传递给施工现场，为暂停浇筑、卸载、加固和人员撤离危险区域提供及时提示。
施工管理方面，监测数据与浇筑区域和施工工序绑定，可以复盘某次异常发生时的实际施工状态。
远程管理方面，项目管理人员可通过SIYB平台查看不同浇筑区域的实时数据、质量状态和报警信息，降低重复人工数据汇总工作。
资料管理方面，完整保存初始基线、倾角、位移、荷载、报警、处置和恢复记录，可形成高支模施工全过程数字档案。
标准规范与政策依据
高支模施工安全及综合在线监测项目可根据实际适用范围参考GB 50870-2013《建筑施工安全技术统一规范》。
模板支撑体系设计、施工与安全管理可根据项目实际参考JGJ 162-2008《建筑施工模板安全技术规范》。
临时支撑结构设计、施工和使用可根据实际适用范围参考JGJ 300-2013《建筑施工临时支撑结构技术规范》。
具有外壳防护等级声明的设备可参考GB/T 4208-2017《外壳防护等级（IP代码）》。
采用Modbus方式进行传感器、边缘主机和平台集成时，可参考Modbus Application Protocol Specification V1.1b3。
大型施工安全监测平台涉及网络安全建设时，可根据实际项目要求参考GB/T 22239-2019《信息安全技术 网络安全等级保护基本要求》。
实际监测点数量、报警控制值、浇筑阶段、停浇条件、撤架条件和处置流程，应以项目高支模专项施工方案、专家论证意见、结构计算和责任单位批准文件为准。
成功案例
成功案例应以实际完成并获得客户公开授权的项目资料为准。典型大跨度楼盖高支模自动化监测项目，可根据专项施工方案在荷载集中区、边跨、关键立杆和可能侧移位置设置倾角、位移和荷载监测节点。
混凝土正式浇筑前，系统建立各倾角节点初始姿态、位移基线和关键立杆初始荷载，并完成现场声光报警和4G通信测试。
浇筑过程中，平台按照秒级至分钟级周期持续采集各监测节点数据，并将当前浇筑区域和施工工况同步记录。
当某一区域关键立杆荷载逐渐增加时，系统同步观察对应架体倾角和水平位移。如果荷载、倾角和位移同时出现持续异常变化，则按照项目规则提高预警等级。
达到现场警告条件后，边缘主机启动声光报警，现场人员按照专项方案暂停相关区域浇筑，对立杆基础、扣件、水平杆、剪刀撑、支承体系和局部荷载进行检查，并根据需要采取卸载或加固措施。
处理完成并经过专业人员确认后，系统记录处置时间、加固措施、监测数据和恢复施工状态，形成完整监测闭环。
以上内容属于基于S-HFMW系统能力编制的典型实施流程，不作为欣仰邦既有客户名称、项目业绩或固定安全效果声明。
参考文献
[1] GB 50870-2013，《建筑施工安全技术统一规范》。
[2] JGJ 162-2008，《建筑施工模板安全技术规范》。
[3] JGJ 300-2013，《建筑施工临时支撑结构技术规范》。
[4] GB/T 4208-2017，《外壳防护等级（IP代码）》。
[5] GB/T 22239-2019，《信息安全技术 网络安全等级保护基本要求》。
[6] Modbus Application Protocol Specification V1.1b3。
[7] 高大模板支撑体系架体倾斜、立杆受力、水平位移及施工阶段安全监测相关工程技术资料。
[8] 混凝土浇筑荷载传递、临时支撑体系稳定性和高支模施工风险控制相关技术资料。
