项目背景与行业痛点

土壤是陆地生态系统与大气之间进行能量交换的重要介质。太阳辐射到达地表后，一部分能量通过显热和潜热返回大气，另一部分则通过热传导进入土壤。土壤内部热量在昼夜和季节尺度上的储存、传递与释放，直接影响土壤温度、根区环境、水分蒸发、植物生长以及地表能量平衡。

传统土壤环境监测通常重点关注土壤温度、含水率和电导率，但仅测量某一深度温度，并不能直接得到单位面积、单位时间内实际通过土壤截面的热量。土壤热通量监测可以直接描述热量传递方向和强度，是地表能量平衡、农田蒸散、生态系统通量观测和农业气象研究中的重要参数。

土壤热交换还具有明显的时间变化。白天地表受到太阳辐射后，热量通常逐渐向土壤内部传递；夜间或冷季则可能出现相反方向的热量释放。如果仅通过人工阶段性读取，很难完整获得日变化、降雨前后、灌溉前后和不同季节的热量传输过程。

土壤热通量监测的另一个难点在于传感器安装。热通量板与周围土壤接触不充分、埋设方向错误、周围土层被严重扰动或输出导线直接向地表传导热量，都可能改变局部热场并影响长期数据。

土壤热通量温差在线监测系统通过热通量板、可选土壤温度梯度测点、低噪声边缘采集主机、4G远程通信和SIYB智能监测平台，对土壤热流、温差、变化趋势及环境参数进行连续记录，为农业、生态、气象和科研项目建立长期地表能量交换数据。

建设目标与监测目标

本项目建设土壤热通量与温度梯度在线监测系统，在具有代表性的土壤区域布设热通量传感器，对土壤内部热量传递方向和热通量强度进行连续自动监测。

核心监测参数为土壤热通量，单位采用W/m²，用于表示单位时间内通过单位面积土壤截面的热量。

如项目需要进一步研究土壤热传导过程，可在热通量板上下方或不同深度配置土壤温度测点，获得不同深度温度T1、T2及温差ΔT。

系统同时记录时间、设备状态、通信状态和项目配置的土壤温度、含水率、辐射、气象等环境数据，形成完整的地表—土壤能量交换监测序列。

现场数据由边缘采集主机统一采集，再通过4G、有线网络或项目化通信方式上传SIYB智能监测平台，实现无人值守、远程查看、历史趋势分析和数据导出。

需求分析

土壤热通量监测首先要求监测位置具有代表性。对于农田、草地、森林或生态试验场，应避开局部石块、空洞、积水点及明显不同于周围地表覆盖条件的位置。

如果研究区域地表覆盖复杂，应根据植被、裸土、覆盖物和土壤类型设置多个热通量测点，而不能使用单个传感器代表整个区域。

第二，需要严格控制安装方向。热通量板具有正反面和标定方向，安装时应按照产品说明书要求保持正面朝上，同时在平台中冻结正负热通量定义。

第三，需要保证传感器与土壤充分接触。传感器与周围土体之间如果存在空隙，将改变局部热阻，使传感器测得的数据不能真实代表天然土层热流。

第四，热通量传感器可以输出毫伏级信号，因此远程采集端应采用适合低电平模拟信号的高输入阻抗、低噪声采集通道，并合理进行屏蔽、接地和线缆保护。

第五，如果项目名称中需要“温差”数据，应另外配置土壤温度传感器。热通量板内部虽然利用热电堆感知温度梯度，但其外部工程输出仍然是热通量或对应电压，不应将内部温差直接当作独立土壤温度数据使用。

总体解决方案

本方案由土壤热通量板、可选多深度土壤温度传感器、低噪声模拟量采集模块、边缘数据采集主机、4G通信模块、供电与防护组件以及SIYB智能监测平台组成。

热通量板水平埋设在目标土层，并与周围土壤充分接触。土壤中的热量穿过传感器时，内部热电堆对两侧形成的温度梯度产生相应电势差。

传感器输出与热通量成比例的毫伏或项目配置电压信号，由边缘数据采集主机经过高精度模拟采集、零点、标定系数和工程量换算后得到W/m²热通量。

如配置上下层土壤温度测点，边缘主机同步采集不同深度土温，并计算ΔT=T1-T2，用于分析热通量与温度梯度之间的对应关系。

主机按照设定周期将土壤热通量、温差及其他环境数据通过4G上传SIYB平台；网络中断时继续进行本地采集和存储，恢复联网后按照真实采集时间补传。

系统架构设计

系统采用土壤热流感知层、温度梯度感知层、边缘采集层、远程通信层和科研数据应用层五层架构。

土壤热流感知层由热通量板组成，负责获得不同位置实际土壤热通量。

温度梯度层为项目选配，由不同深度土壤温度测点组成，用于记录土层温度分布和温差。

边缘采集层负责低电平电压采集、工程量换算、时间同步、零点管理、滤波、质量判断、本地缓存和异常状态记录。

通信层采用4G、以太网或项目化无线通信，将现场数据持续发送至远程服务器。

SIYB平台按照“项目—样地—土层—监测点”的方式组织热通量和温度数据，便于多个样地和不同深度长期比较。

监测内容与监测方法

土壤热通量是系统核心直接监测参数，单位为W/m²，用于描述土壤内部热量传递方向和强度。

按照本产品说明书的安装和标定方向，夏季典型情况下土壤热通量可表现为正值，表示热量进入土壤；冬季可能表现为负值，表示土壤热量向外释放。实际工程使用时应以最终传感器标定方向和项目数据字典为准。

土壤温度为可选监测量，可在热通量板附近及不同深度设置温度测点，获得土壤温度垂向分布。

土壤温差可表示为ΔT=T1-T2，其中T1和T2分别代表两个设计深度的土壤温度。

热通量变化率用于描述单位时间内土壤热流变化快慢，可用于研究日出、日落、降雨、灌溉和天气变化造成的热交换响应。

多点监测可以比较裸地、植被覆盖、农膜覆盖、灌溉区和不同土壤类型之间的地表能量分配差异。

技术原理与算法模型

土壤热通量传感器采用热电堆原理。内部热电堆由两种不同金属材料构成，当传感器两侧形成温度梯度时，不同材料结点之间产生温差电势。

土壤热量穿过具有已知热特性的传感器后，热电堆输出与通过传感器的热通量具有标定关系，因此可以通过测得电压和对应灵敏度系数换算实际热通量。

可以将工程换算概括表示为G=U/K，其中G为土壤热通量，U为传感器有效输出电压，K为对应传感器标定系数。实际计算必须采用每支传感器出厂标定或项目确认的换算系数，不能自行使用统一固定值。

对于配置两层土壤温度的项目，温差可以表示为ΔT=T1-T2。

若进一步研究热传导，可依据一维傅里叶热传导关系将热通量、温度梯度和土壤导热性质进行专业分析，但土壤导热系数受到含水率、容重、土质和温度等因素影响，不宜仅根据单次热通量和两个温度测点直接给出固定土壤导热系数结论。

土壤热通量通常具有明显昼夜周期。白天太阳辐射增强后，地表热量向下传递；夜间地表降温后，热量传输方向可能改变，因此平台应保留正负值，而不是取绝对值。

系统功能设计

系统具备土壤热通量连续采集、毫伏信号处理、工程量换算、可选土壤温度和温差计算、4G远程通信、本地存储、历史趋势和质量控制等功能。

实时监测功能展示当前土壤热通量、热流方向、可选上下层土温、温差和最近数据时间。

零点与标定管理功能保存各热通量板对应的校准参数和工程单位，确保不同传感器能够正确换算。

多点比较功能可以同时显示不同地表覆盖、不同土壤类型和不同处理区热通量变化。

质量控制功能用于识别信号越量程、零值停滞、突变、通道断线、通信离线和维护状态。

本地存储功能使4G网络异常期间仍持续记录，恢复通信后按照原始时间戳补传。

开放接口支持按照项目要求与农业气象、生态监测、科研数据平台或第三方环境系统进行集成。

硬件组成与配置方案

系统主要包括土壤热通量传感器、模拟量信号调理模块、低噪声数据采集主机、可选土壤温度传感器、4G通信模块、电源、防护箱和现场防护线缆。

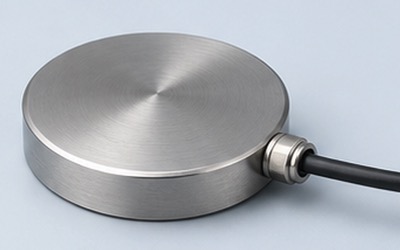

热通量板作为核心传感器水平埋设于设计土层深度，其安装面必须与周围土壤充分接触。

对于科研或生态项目，可在同一样地设置2～5个或更多重复热通量点，以降低土壤空间异质性造成的代表性误差，最终数量根据试验设计确定。

如果需要“热通量+温差”联合监测，可在热通量板上下方或规定深度设置两个或多个数字土温测点。温度传感器的量程、精度和接口以最终项目选型为准。

原始毫伏型热通量板宜采用差分模拟采集，并做好屏蔽、接地和电缆布置，避免工频、电磁干扰和线路压降影响低电平信号。

多个传感器统一接入边缘主机，再通过一套4G通信终端上传SIYB平台，避免每一个地下传感器单独配置公网通信模块。

核心设备参数

土壤热通量传感器典型测量范围为-500～+500W/m²。

产品说明书给出的准确度为±5%。

供电方式可配置DC5V或其他项目化供电方式，具体取决于是否配套变送器及最终输出形式。

输出信号可配置-100mV～+100mV电压，也可配置0～2.5V或项目确认的其他输出形式。

标准线缆长度资料为10m，其他长度需要在选型时确认。由于传感器输出可能为低电平电压信号，线缆长度调整不能未经确认随意处理。

工作温度范围为-40～+50℃。

工作湿度范围为0～100%RH。

传感器采用热电堆测量温度梯度，并通过标定关系把温差电势转换为土壤热通量。

4G远程通信、边缘主机、采集精度、本地存储和平台属于综合在线监测系统配置，并非热通量板本体默认集成。

当前上传说明书没有给出土壤温度传感器的量程和精度，因此本方案不自行增加未确认的温差传感器参数。

软件平台与数据展示

SIYB智能监测平台按照“项目—监测区域—样地—热通量测点”的结构管理数据。

实时页面展示土壤热通量、热流正负方向、可选不同深度土壤温度、温差、通信和设备状态。

日变化曲线可观察从日出、太阳辐射增强、午后到夜间的土壤热通量周期。

多日趋势页面可比较晴天、阴天、降雨、灌溉和不同季节热通量变化。

多点比较功能可以分析裸地、草地、农田、林地、覆盖处理和不同土壤类型之间的热通量差异。

如项目接入太阳总辐射、净辐射、土壤水分、气温、湿度和风速，可在同一时间轴进行地表能量平衡综合在线分析。

系统支持CSV、Excel数据导出，并可按照项目需求提供API、MQTT、Modbus或其他数据接口。

数据分析与智能应用

土壤热通量最基本的数据应用是分析昼夜能量传递过程。白天地表吸收太阳能后，可观察热量向土壤内部传递；夜间则可观察热量重新向地表释放的过程。

通过长期数据可以比较不同季节热通量峰值、最低值、日累计特征和正负转换时间。

如果同步监测上下层土壤温度，可以分析温度梯度形成后热通量的响应时间以及不同土层的热滞后特征。

如果同步监测土壤含水率，可以研究降雨和灌溉以后土壤水分增加对热传导过程的影响。

在农田项目中，可比较不同作物、覆盖方式、灌溉方式和土壤管理措施下的土壤热通量差异。

在生态通量站中，可将土壤热通量与净辐射、感热、潜热及其他能量项综合在线分析，为地表能量平衡计算提供基础参数。

平台可以统计日最大热通量、最小热通量、正负转换时间、日平均值以及项目定义的积分结果，为科研人员减少大量人工数据整理工作。

预警机制与决策支撑

土壤热通量监测主要服务科研、农业气象和环境分析，通常不同于地灾、基坑等安全监测，不建议机械设置统一的“危险热通量报警值”。

系统可根据科研或设施农业需求设置数据质量告警，例如热通量超出传感器量程、长时间保持固定值、突然跳变或通信中断。

如用于冻土、道路冻胀、温室或其他具有明确热环境管理目标的项目，可以根据历史基线和项目控制要求设置热通量或温差异常提醒。

温度梯度和热通量长期关系明显偏离历史规律时，可提示检查土壤接触、传感器位置、土壤扰动、含水率变化或设备状态。

具体业务阈值应依据研究目的、当地土壤类型、作物、气候、工程模型和历史数据确定，不使用±500W/m²量程或±5%准确度作为统一工程报警条件。

项目实施方案

项目实施前首先明确监测目的，是用于农田能量平衡、生态系统研究、土壤热传导、农业气象、冻土还是其他环境研究。

根据地表覆盖、土壤类型、坡度、含水状态和试验处理选择具有代表性的安装位置。

安装时用工具开挖垂直小坑，并在设计深度的坑壁开出水平切口，尽量减少对上层原状土结构的扰动。

热通量板按照产品规定方向正面朝上插入水平切口，并确保传感器上下表面与周围土壤充分接触，不留明显空气间隙。

输出导线不要直接从热通量板引向地表，应先将靠近传感器的一段导线埋设在土壤中，以减少线缆本身热传导造成的局部影响。

设备和线缆安装完成后，将开挖土壤尽快按照原有层次恢复，尽可能减少施工对自然土壤热场的长期扰动。

边缘主机完成通道、信号范围、标定系数、采样周期、工程单位、4G通信和平台点位映射后，开展零点和数据合理性检查。

试运行期间应与人工土壤温度、辐射及环境变化进行对比，确认热通量正负方向和日变化趋势合理后再进入正式长期监测。

运维服务保障

土壤热通量板属于埋设式传感器，正确安装后日常维护工作相对较少，但长期数据质量依赖安装位置保持稳定。

应避免后续翻耕、施工、车辆碾压或人为挖掘改变热通量板位置及周围土壤接触状态。

说明书要求不得随意改变出厂焊接导线和元器件。需要延长线缆或改变信号接口时，应通过项目技术确认后实施。

边缘采集箱、4G天线、电源和外露线缆需要定期检查防水、防雷、接头和固定情况。

当热通量数据长期固定、突然跳变或明显超出历史规律时，应首先检查供电、接线、采集通道和线缆状态。

更换传感器或重新埋设后，应记录变更日期、埋深、朝向、标定系数和新的基线，不将不同安装状态下的数据直接混合使用。

平台参数、标定系数、采样周期和算法发生调整时，应保存版本记录，保证长期科研数据可追溯。

项目优势与方案价值

热通量板直接测量土壤中能量传递通量，相比只监测单点土壤温度，能够获得更直接的土壤热交换参数。

-500～+500W/m²双向量程能够记录热量进入和离开土壤两种过程，并保留正负方向信息。

热电堆测量原理不依赖复杂机械运动部件，适合长期土壤埋设监测。

毫伏或电压输出便于与边缘数据采集主机集成，并可通过一套4G主机集中管理多个热通量测点。

如果增加不同深度土壤温度，可以把“热通量”和“温度梯度”放到同一时间轴，更完整描述土壤热传导过程。

SIYB平台还可进一步接入土壤含水率、太阳辐射、净辐射、气温、湿度、风速和降雨，实现土壤—植被—大气连续环境监测。

本地存储和断网补传适合农田、林区、生态站和偏远科研样地长期无人值守运行。

应用场景

本方案适用于农田土壤能量平衡监测，研究不同作物、灌溉和覆盖条件下土壤热交换过程。

适用于农业气象站，将土壤热通量与太阳辐射、气象和土壤水分数据联合使用。

适用于生态通量观测站，为地表能量平衡和生态系统能量交换研究提供土壤热通量数据。

适用于森林、草地、湿地和荒漠生态监测，比较不同地表覆盖类型热传导特征。

适用于土壤热物理性质和土壤温度梯度研究。

适用于冻土、季节冻土和寒区土壤热交换综合在线监测。

适用于温室、设施农业和土壤增温试验，观察加热、覆盖及环境调控对土壤热量传递的影响。

适用于科研院所、高校、农业、水文、气象和生态环境长期野外观测项目。

效益分析

数据连续性方面，将人工阶段测量转换为全天候热通量时间序列，可以完整保存昼夜和季节变化。

研究完整性方面，热通量与土壤温度、含水率、辐射和气象数据结合后，可以更全面分析地表能量交换过程。

远程管理方面，4G联网使多个野外样地能够集中进入SIYB平台，减少科研人员频繁到现场读取设备。

数据质量方面，原始电压、工程热通量、标定系数、通信状态和维护记录统一保存，便于长期科研数据追溯。

实验比较方面，多点布设可以对不同土壤处理、植被、灌溉和覆盖方式进行长期对照。

资料积累方面，持续多年运行后，可形成研究区域自身的土壤热交换季节特征和长期变化数据库。

标准规范与政策依据

土壤热通量监测属于农业气象、生态环境和科研监测范畴，具体项目应根据所属行业、研究目标和数据质量要求确定适用技术规范。

涉及农业气象观测时，可结合现行农业气象观测、地面气象观测及项目技术规定设计监测点和采样方式。

涉及生态系统能量平衡和通量观测时，应结合项目采用的净辐射、感热、潜热和土壤储热计算方法确定热通量板位置、数量和埋深。

现场电气和数据采集系统可根据最终通信和接口配置执行相应的RS485、Modbus或数据平台技术要求。

长期野外监测设备的供电、防雷、接地、防水和数据完整性，应按照项目所在地环境条件和监测站建设要求实施。

相关规范和方法主要用于项目设计、观测和数据质量控制，并不表示单支土壤热通量传感器自动满足所有科研或行业标准要求。

成功案例

成功案例应以真实实施并获得客户公开授权的项目资料为准。典型农田土壤能量平衡监测项目，可在具有代表性的作物种植区安装多组土壤热通量板，并同步布设不同深度土壤温度和土壤含水率传感器。

热通量板按照规定深度水平埋设并确保与原状土充分接触，所有传感器接入边缘数据采集主机，通过4G网络上传SIYB智能监测平台。

系统持续记录白天太阳辐射增强后的土壤热通量上升过程，并观察夜间热通量方向和幅值变化。

降雨或灌溉以后，可进一步分析土壤含水率变化、不同深度温差和热通量之间的时间关系。

长期监测后，平台可比较不同季节、不同作物生育阶段及不同土壤水分条件下的热通量日变化，为农田能量平衡、蒸散和土壤热环境研究提供连续基础数据。

以上内容属于依据当前土壤热通量产品能力编制的典型应用流程，不作为欣仰邦既有客户名称、真实项目业绩或固定科研结论声明。

参考文献

[1] 土壤热通量、热电堆温差测量及地表能量平衡相关热传导理论资料。

[2] 傅里叶热传导定律及土壤温度梯度、导热性质相关基础理论资料。

[3] 农田土壤热通量、农业气象和土壤能量平衡相关观测资料。

[4] 生态系统净辐射、感热、潜热与土壤热通量联合观测相关技术资料。

[5] 土壤水分、地表覆盖和土壤热物理性质对热传导影响相关研究资料。
