项目背景与行业痛点

地表温度是描述地表热环境、土壤—植被—大气相互作用以及目标表面热状态的重要参数。农田裸土、植被冠层、草地、裸岩、道路、水工结构及其他自然或人工表面，在太阳辐射、风速、空气温湿度、土壤水分和材料热性质共同作用下，会形成明显的昼夜升温与降温过程。

传统接触式温度探头需要与被测表面直接接触，适合测量某一个固定位置，但在松散土壤、叶片冠层、岩石表面、移动目标或不便布线的位置，安装本身可能改变局部热环境，长期维护也比较困难。

人工手持红外测温虽然能够快速获取表面温度，但得到的是离散时间点数据。清晨升温、正午高温、太阳落山后的快速降温以及夜间最低温等完整过程无法连续保存，尤其不适合需要长期研究温度变化速率和昼夜温差的科研项目。

红外测温还存在一个非常典型的问题：设备测到的不是“一个无限小的点”，而是一定视场范围内目标表面的综合辐射温度。如果测量距离过远、目标面积过小或视场内同时包含土壤、植被、石块和背景物体，最终温度可能成为多个表面的混合结果。

地表红外温度在线监测系统通过固定式非接触红外测温仪、边缘数据采集主机、4G远程通信和SIYB智能监测平台，对目标表面温度、昼夜温差、升降温速度和异常热状态进行连续记录，为农业、生态、气象、地质环境和科研试验提供长期热环境数据。

建设目标与监测目标

项目建设固定式地表红外温度综合在线监测系统，对裸土、植被冠层、草地、岩石、道路或项目指定目标区域进行非接触连续测温。

主要监测当前表面温度、小时平均温度、日最高温度、日最低温度、昼夜温差、升温速率、降温速率以及高温或低温持续时间。

通过长期监测建立不同季节、天气、土壤含水率和植被状态下的地表温度背景范围，并比较晴天、阴天、降雨、灌溉和干旱条件下的温度变化。

边缘主机负责温度采集、发射率参数管理、滤波、变化率判断、本地存储和质量控制，再通过4G、有线网络或项目配置的其他通信方式上传SIYB智能监测平台。

如果项目同时配置土壤热通量、土壤水分、太阳辐射和气象设备，可进一步形成从太阳辐射输入、地表升温到土壤热量传递的连续观测链。

需求分析

地表红外温度监测首先需要明确实际监测对象。裸土温度、植被冠层温度、岩石表面温度和道路表面温度具有完全不同的辐射特性，因此设备安装位置和发射率参数应根据对象分别设计。

第二，需要进行视场设计。S-IRTM典型光学分辨率为D:S=20:1，意味着测量距离增加时目标测量光斑也会同步扩大。项目设计时应确保目标区域能够充分覆盖设备视场，避免背景进入主要测量范围。

第三，需要考虑表面发射率。不同材料对红外辐射的发射能力不同，红外测温结果与设定发射率直接相关。设备典型发射率为0.95，并可根据材料进行配置。

第四，需要区分地表真实热状态与短时环境干扰。降雨、露水、表面结霜、临时遮阴、强烈太阳反射、植被晃动和人员经过，都可能改变瞬时红外测温结果，因此平台需要保存环境背景和质量状态。

第五，长期户外站点应综合考虑安装支架稳定性、镜头污染、雨水、防凝露、太阳直射、线缆、防雷、供电和4G信号，而不能只关注红外探头本身。

总体解决方案

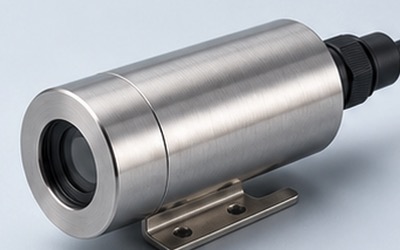

本方案以S-IRTM非接触式红外温度监测仪作为核心感知设备，并配置固定安装支架、防护组件、边缘数据采集主机、4G通信模块、供电系统以及SIYB智能监测平台。

红外测温仪固定朝向目标地表，通过接收目标在8～14μm波段释放的红外辐射获取表面温度。

边缘主机按照设定周期读取红外温度，同时保存发射率、设备状态和质量信息，并计算日最高、日最低、温差、变化速率及异常持续时间。

普通状态下按照项目采样周期持续记录；当表面温度达到高温、低温或快速变化条件时，可根据项目策略增加数据上报频率。

数据经4G蜂窝网络上传SIYB平台。网络短时中断期间继续进行现场采集和缓存，网络恢复后按照实际采集时间完成历史数据补传。

系统架构设计

系统采用红外感知层、边缘计算层、通信层、数据平台层和环境分析层五级架构。

红外感知层负责目标表面8～14μm辐射测量，输出表面温度以及项目配置的相关原始信号。

边缘计算层完成线性化、发射率参数管理、数据滤波、温度变化率、极值统计、质量标记和本地存储。

通信层可根据监测站条件采用RS485、4G、以太网、NB-IoT或LoRa等方式组成现场和远程数据链。

平台层保存表面温度、发射率参数、报警状态、信号质量和设备运行信息。

环境分析层可进一步关联太阳辐射、气温、湿度、风速、土壤水分、土壤温度和土壤热通量，对地表热变化原因进行综合分析。

监测内容与监测方法

地表红外温度是本系统的核心直接测量量，用于表示红外视场范围内目标表面的辐射温度。

日最高温度用于记录一天中目标表面出现的最高热状态，适合比较不同天气、覆盖方式和土壤含水条件。

日最低温度主要用于夜间辐射降温、低温和冻害相关研究。

昼夜温差可由日最高表面温度与最低表面温度计算，用于评价不同地表材料或植被的热响应差异。

升温速率反映日出或外部热源作用后目标表面的温度增长速度；降温速率则用于描述太阳辐射减弱、降雨或夜间条件下表面散热过程。

多测点布设可比较裸土与植被、湿土与干土、不同覆盖材料以及不同坡向之间的地表温度差异。

技术原理与算法模型

任何温度高于绝对零度的物体都会向外发射电磁辐射。S-IRTM通过接收目标在8～14μm红外波段内的热辐射，并结合内部信号处理计算目标表面温度。

红外测温属于非接触测量，传感器不需要与土壤、植物叶片或岩石直接接触，因此不会像接触式温度探头一样改变被测表面的局部热条件。

发射率是红外测温的重要参数。设备典型发射率为0.95，可根据实际目标材料进行配置。不同材料、表面粗糙程度、含水状态和表面处理可能导致发射率不同。

光学分辨率D:S用于描述测量距离和目标光斑尺寸之间的关系。以典型20:1为例，安装距离增加时，需要相应增大目标有效区域，以保证视场主要由目标对象覆盖。

设当前表面温度为Tt，上一时间点温度为Tt-1，则温度变化速率可表示为VT=(Tt-Tt-1)/Δt。

昼夜温差可以表示为ΔTd=Tmax-Tmin，其中Tmax为规定统计周期内最高地表温度，Tmin为同期最低地表温度。

对于农业和生态项目，红外温度属于目标表面辐射温度，并不自动等同于5cm、10cm等深度土壤温度；如果项目需要地下土温，应另外配置接触式土壤温度传感器。

系统功能设计

系统具备非接触连续测温、发射率参数管理、实时温度、极值统计、昼夜温差、温度变化率、本地存储、断网补传和异常状态判断等功能。

实时监测功能展示当前表面温度、发射率、最近数据时间、通信和设备状态。

极值统计功能自动形成日最高、最低和平均表面温度，并保存极值发生时间。

变化率功能可识别短时间快速升温或降温，并与普通季节变化进行区分。

质量控制功能自动标记超量程、数据突变、长时间停滞、设备离线、维护和校准状态。

系统支持阈值、持续时间和变化率报警，但科研项目也可以只保留数据质量报警而不设置业务温度阈值。

平台开放接口可用于接入农业物联网、生态观测站、气象系统以及科研数据平台。

硬件组成与配置方案

系统主要由S-IRTM非接触式红外温度监测仪、可调安装支架、遮阳及项目化防护组件、边缘数据采集主机、4G通信模块、电源、防雷接地和现场线缆组成。

探头安装应保持稳定视角，并确保整个监测周期内目标区域不会因支架位移而明显改变。

裸土监测可采用向下倾斜或近垂直观测方式，具体角度根据地表结构、太阳位置和维护条件确定。

植被冠层监测应保证主要视场由目标植物覆盖，减少裸土、天空和其他背景进入光斑。

坡面、岩石和特殊地表可采用侧向固定观测，但需要避免视场随着太阳照射形成明显非目标反射。

多个红外温度监测点可以集中接入边缘数据采集主机，由一套4G通信系统统一上传SIYB平台。

核心设备参数

S-IRTM非接触式红外温度监测仪测温量程可配置0～100℃、0～150℃、0～200℃、0～300℃、0～400℃、0～500℃或0～600℃，具体根据地表对象和项目需求选择。

在不高于300℃的典型配置下，测温精度采用±1%读数或±1℃中的较大值，最终精度以对应量程出厂检验结果为准。

光学分辨率典型为D:S=20:1。

典型发射率为0.95，可根据被测目标材料进行配置。

响应时间约300ms，达到约95%响应。

设备典型工作环境温度为-20～+60℃。

设备典型采用IP54级结构，最终防护等级应根据实际项目配置和交付文件确认。

RS485/Modbus为常用通信接口，模拟量、以太网、4G、NB-IoT和LoRa可根据项目进行配置。

采集周期和上传周期可以分别设置，最终范围根据供电、通信和实际监测目标确定。

供电可以采用DC、市电适配或项目化太阳能/电池方式。

4G远程通信和SIYB平台属于综合在线监测系统配置，不应理解为所有红外感知探头内部均默认集成4G。

软件平台与数据展示

SIYB智能监测平台按照“项目—区域—样地/对象—红外温度测点”的方式管理地表温度数据。

实时页面展示表面温度、发射率参数、报警状态、信号质量以及设备运行状态。

历史趋势页面可以展示分钟、小时、日和长期温度变化，清晰观察每天升温、峰值和夜间降温过程。

极值页面统计每日最高温度、最低温度、平均温度、昼夜温差和极值发生时间。

多点比较功能可以同步展示裸土、植被、不同覆盖材料和不同区域温度曲线。

质量控制页面记录超量程、突变、漂移、离线、清洁、校准和维护状态，避免将设备异常解释为真实地表温度变化。

平台支持CSV、Excel数据导出，并可根据项目要求提供API、Modbus、MQTT或第三方行业平台接口。

数据分析与智能应用

地表红外温度最有价值的数据之一是完整昼夜温度曲线。通过连续监测，可以准确记录目标开始升温、最高温度、开始降温和夜间最低温度出现时间。

农田项目可以比较灌溉前后地表温度。土壤水分增加后，蒸发、热容量和能量分配均可能发生变化，红外温度可与土壤含水率数据联合分析。

植被项目可将冠层温度与空气温度同步记录，观察不同天气、水分状态和生育阶段下植被热状态变化。

裸地和覆盖试验可比较秸秆、地膜、植被或其他覆盖方式对地表最高温度和昼夜温差的影响。

如果与上一套土壤热通量系统联合使用，可以同时观察“地表有多热”和“有多少热量进入或离开土壤”，形成两个不同但互补的热环境参数。

如果同步接入净辐射、太阳总辐射、空气温湿度、风速和土壤水分，则可以进一步用于地表能量交换及微气候研究。

平台可自动统计不同月份、季节和处理区的平均地表温度、极值、温差和变化速率，减少人工整理长期试验数据的工作量。

预警机制与决策支撑

地表红外温度监测并不一定属于安全报警系统。农业、生态和科研应用通常更关注长期变化规律，可以主要设置数据质量和设备状态告警。

对于具有明确温度控制目标的场景，可设置高温、低温、温度变化率以及持续时间规则。

高温持续时间适合识别目标表面长时间处于异常热状态，而不是只根据一次瞬时峰值产生告警。

快速升温或降温规则可用于识别火源、设备异常、突然降雨或其他显著环境变化，但原因仍需要结合项目现场信息解释。

如果单个测点突然出现明显异常而周围多个红外温度、气象和辐射数据均没有对应变化，应优先检查视场遮挡、镜头污染、设备松动和数据质量状态。

具体温度控制值应根据作物、地表类型、实验目标或工程要求确定，不应直接采用0～600℃量程作为业务报警依据。

项目实施方案

项目实施前首先确定监测对象属于裸土、植被冠层、岩石、道路还是其他地表，并明确所需量程、精度和时间分辨率。

现场勘察重点确认安装距离、目标有效面积、太阳方向、可能遮挡、雨水、露水、灰尘、维护空间、供电和4G信号。

依据典型D:S=20:1进行视场设计，保证正常运行期间目标表面能够充分覆盖红外测量光斑。

根据目标材料确定初始发射率参数，并通过项目认可的参考温度设备开展现场比对。

完成探头支架、方向、防护、线缆、接地和边缘主机安装后，冻结设备编号、测点位置、观测方向、目标材料、距离和发射率参数。

边缘主机完成量程、采集周期、上传周期、变化率和4G通信配置，并进行断网、本地存储和恢复补传测试。

试运行期间对典型低温、中温和日间高温状态进行数据合理性检查，确认测温趋势稳定后进入正式长期运行。

运维服务保障

红外测温属于光学测量，长期运维重点之一是保持红外窗口或镜头清洁。

灰尘、泥点、蜘蛛网、水滴和长期凝露都可能削弱目标辐射进入探头，因此应根据现场环境建立清洁检查周期。

支架松动或安装方向变化会使测量视场发生改变，即使设备本身没有故障，也可能导致数据失去与历史数据的直接可比性。

农业和生态站应特别防止植被生长后遮挡探头视场，必要时重新确认监测对象覆盖比例。

平台持续监控设备通信、供电、质量状态和维护记录，公网中断期间现场继续采集并缓存数据。

设备更换、安装方向变化、发射率调整或现场地表覆盖明显改变后，应记录时间并重新评估监测基线。

参数、量程、发射率、告警规则和校准记录均应进行版本管理，保证长期温度数据具有明确解释条件。

项目优势与方案价值

非接触式红外测量不会直接扰动土壤、植被或目标表面，尤其适合不便固定接触探头的地表环境。

8～14μm红外辐射测温能够连续获取目标表面热状态，并形成长期温度时间序列。

0～100℃至0～600℃多量程配置可针对生态环境、农业科研以及更高温表面选择合适版本，而不需要所有场景采用相同量程。

典型D:S=20:1参数为现场测距和目标面积设计提供明确光学依据，避免将红外测温误解为无限小点测量。

发射率可配置，使系统能够针对不同目标材料进行参数化管理。

约300ms响应能力可连续捕捉较快的表面温度变化，同时边缘端可根据项目需求进行滤波和统计。

4G联网、本地缓存和远程平台适合农田、生态站、山区、野外试验区等无人值守环境。

与土壤热通量、土壤温湿度、辐射和气象数据组合后，可以建立更加完整的地表热环境综合在线监测体系。

应用场景

本方案适用于农田裸土表面温度在线监测，研究灌溉、覆盖和作物生长对地表热环境的影响。

适用于作物冠层和植物表面温度监测，用于农业科研和环境胁迫相关试验。

适用于草地、森林、湿地、荒漠和其他生态样地地表红外温度长期观测。

适用于裸岩、山体岩面和地质环境表面温度变化监测。

适用于冻土、积雪边界或寒区地表热环境相关研究，具体应用需结合目标发射率和实际温度范围设计。

适用于道路、建筑、屋面和人工铺装表面的热环境观测。

适用于温室、设施农业及人工增温、遮阳和覆盖试验。

也可用于工业制造、能源电力和其他需要非接触连续表面测温的场景。

效益分析

连续性方面，固定红外测温将手持设备的离散测量转变为昼夜连续温度时间序列。

非扰动方面，不需要将温度探头插入或紧贴目标表面，可以降低安装本身对局部热环境的干扰。

时序分析方面，日最高、最低、昼夜温差和升降温速率能够提供比单个温度值更丰富的热环境信息。

多参数融合方面，可与土壤水分、热通量、辐射和气象设备组成完整的能量和微气候观测站。

远程管理方面，4G平台减少科研人员频繁进入农田、森林和偏远样地读取设备。

数据积累方面，多年表面温度数据可以逐渐形成不同季节、土地覆盖和环境条件下的长期地表热特征数据库。

标准规范与政策依据

非接触式地表红外温度监测应根据具体应用行业、研究任务和测温对象选择对应的观测和质量控制方法。

具有外壳防护等级声明的设备可根据实际配置参考GB/T 4208-2017《外壳防护等级（IP代码）》。

如项目涉及温度设备比对和环境试验，可根据实际适用范围参考JJF 1101-2019《环境试验设备温度、湿度参数校准规范》及项目采用的计量溯源方法。

采用RS485/Modbus进行设备和平台集成时，可参考Modbus Application Protocol Specification V1.1b3。

农业、生态、气象和科研项目还应结合所属研究网络、观测规范、样地设计和数据质量要求确定最终测点数量、安装方式和采样周期。

所列文件主要用于方案设计、方法和系统集成参考，不表示S-IRTM自动满足所有行业认证、计量结算或型式批准要求。

成功案例

成功案例应以真实完成并获得客户公开授权的项目资料为准。典型农田地表热环境监测项目，可以分别在裸土区、作物覆盖区和不同灌溉处理区设置固定式红外温度测点。

现场根据D:S参数和目标面积确定探头安装距离，使红外视场主要覆盖指定土壤或作物冠层，并在平台记录测量方向和发射率参数。

系统运行后持续获取每天日出后的升温过程、午后最高温度以及夜间降温过程，并自动形成最高温度、最低温度和昼夜温差。

灌溉发生后，可将红外表面温度与土壤含水率和土壤热通量同步比较，观察土壤水分改变以后地表温度和土壤热交换过程的变化。

不同作物覆盖或实验处理区之间还可以进行长期温度对照，为农业微气候、土壤能量交换及作物环境研究提供连续数据。

以上内容属于依据S-IRTM产品能力编制的典型应用路径，不作为欣仰邦既有客户名称、项目业绩或固定科研效果声明。

参考文献

[1] GB/T 4208-2017，《外壳防护等级（IP代码）》。

[2] JJF 1101-2019，《环境试验设备温度、湿度参数校准规范》（适用时）。

[3] Modbus Application Protocol Specification V1.1b3。

[4] 8～14μm红外辐射测温、物体表面发射率及非接触温度测量相关基础理论资料。

[5] 地表温度、植被冠层温度、土壤水分和微气候综合在线观测相关研究资料。

[6] 地表能量平衡、净辐射、土壤热通量与红外表面温度联合分析相关技术资料。
